Vỏ Open DTU cho màn hình 2,42 inch
Mẫu vỏ (gehäuse) cho OpenDTU dùng màn hình 2,42 inch, lắp kiểu bấm khớp không cần ốc. Có 3 phiên bản theo số anten (1 hoặc 2) tùy ESP32. Lưu ý phải hàn bridge vào D2 để màn hình khởi động.
Mô tả

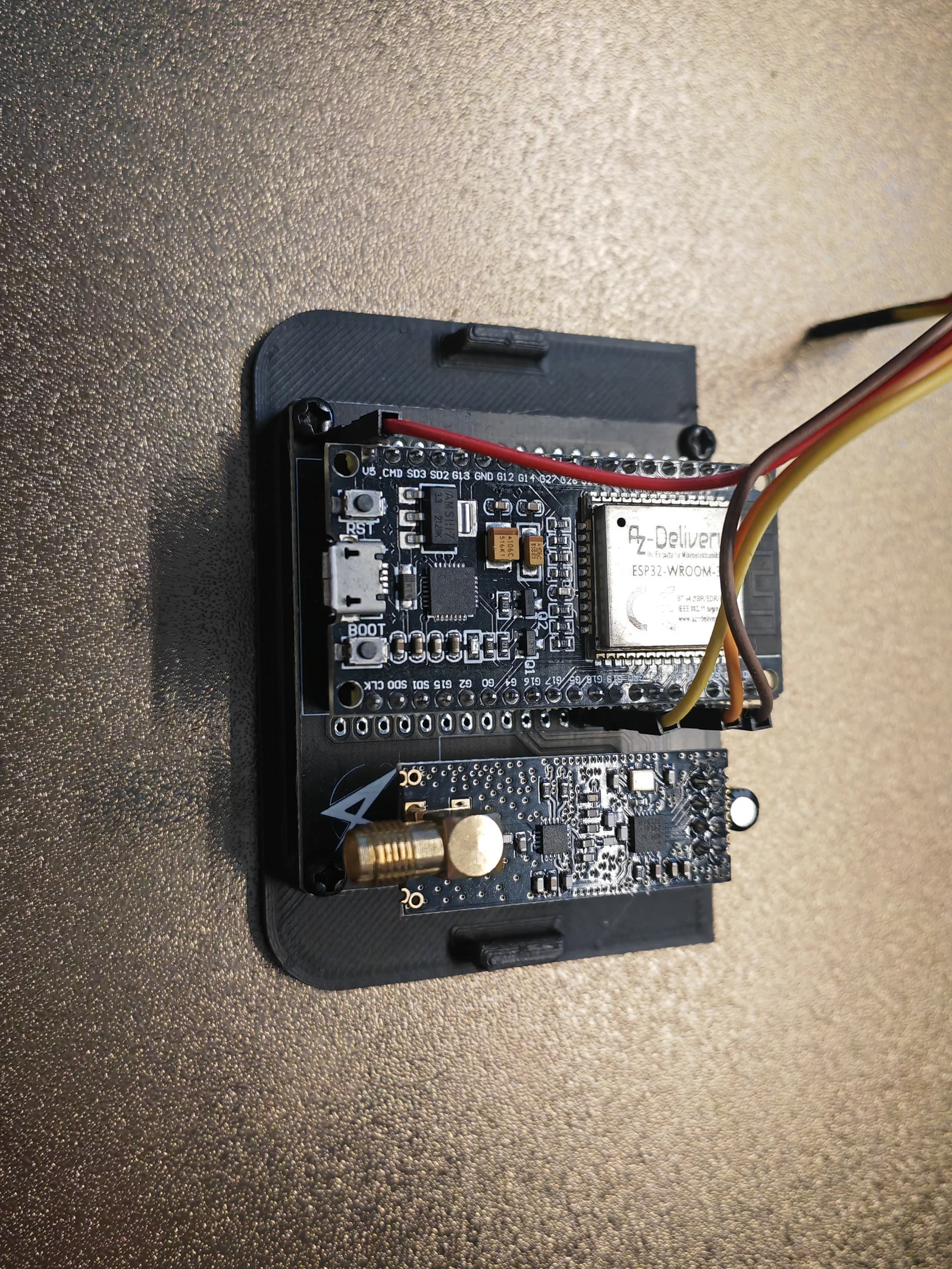

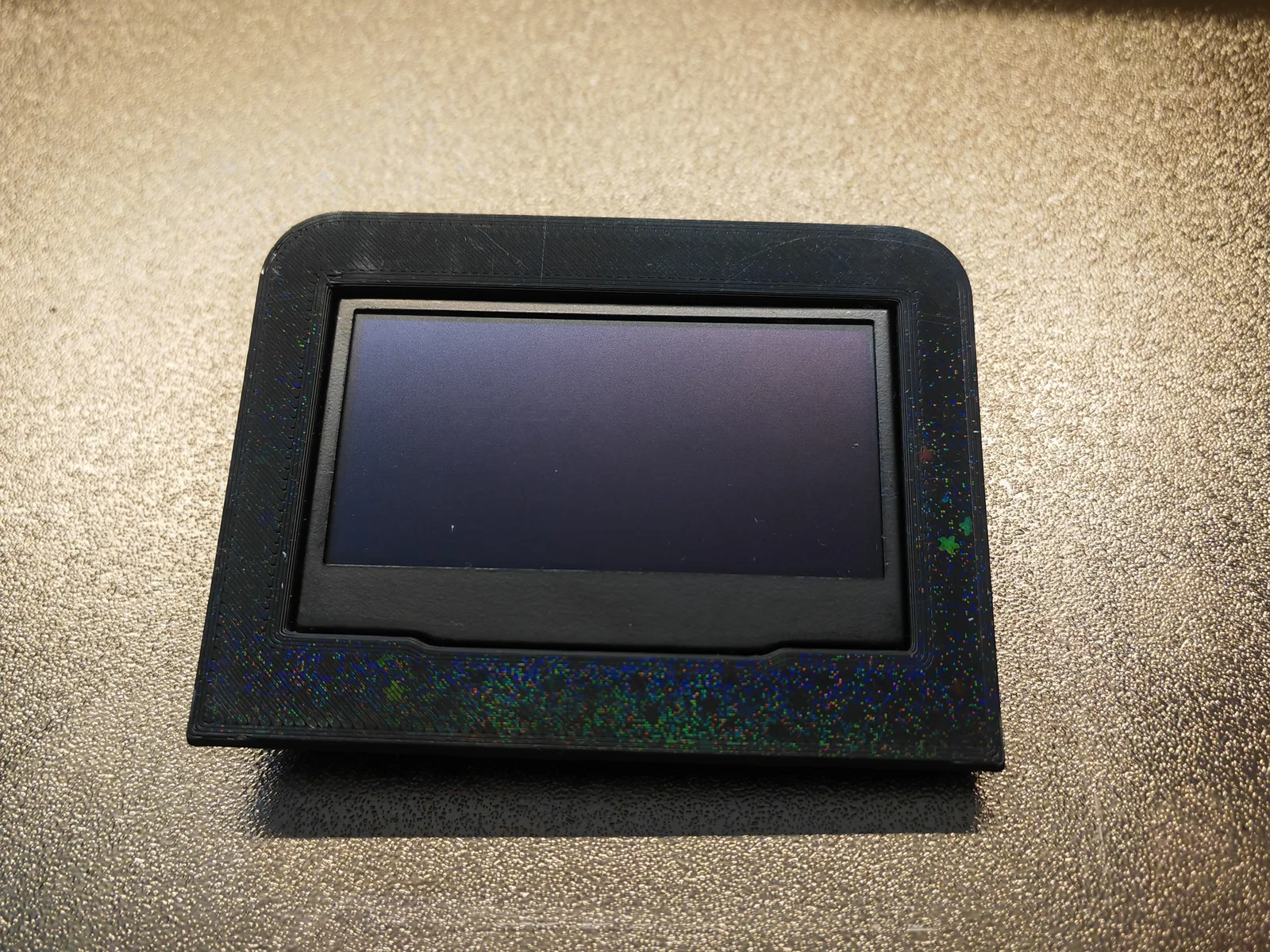

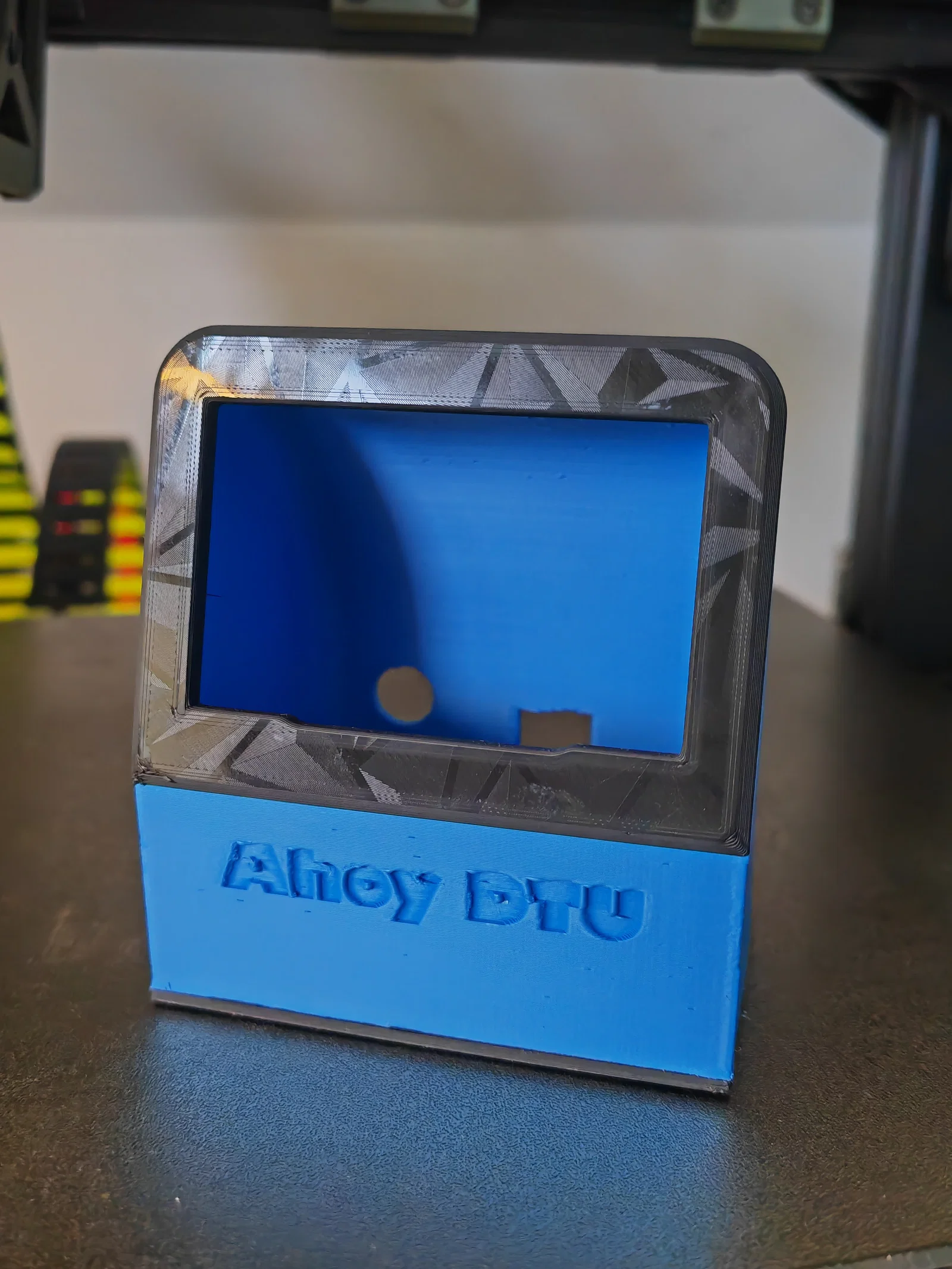

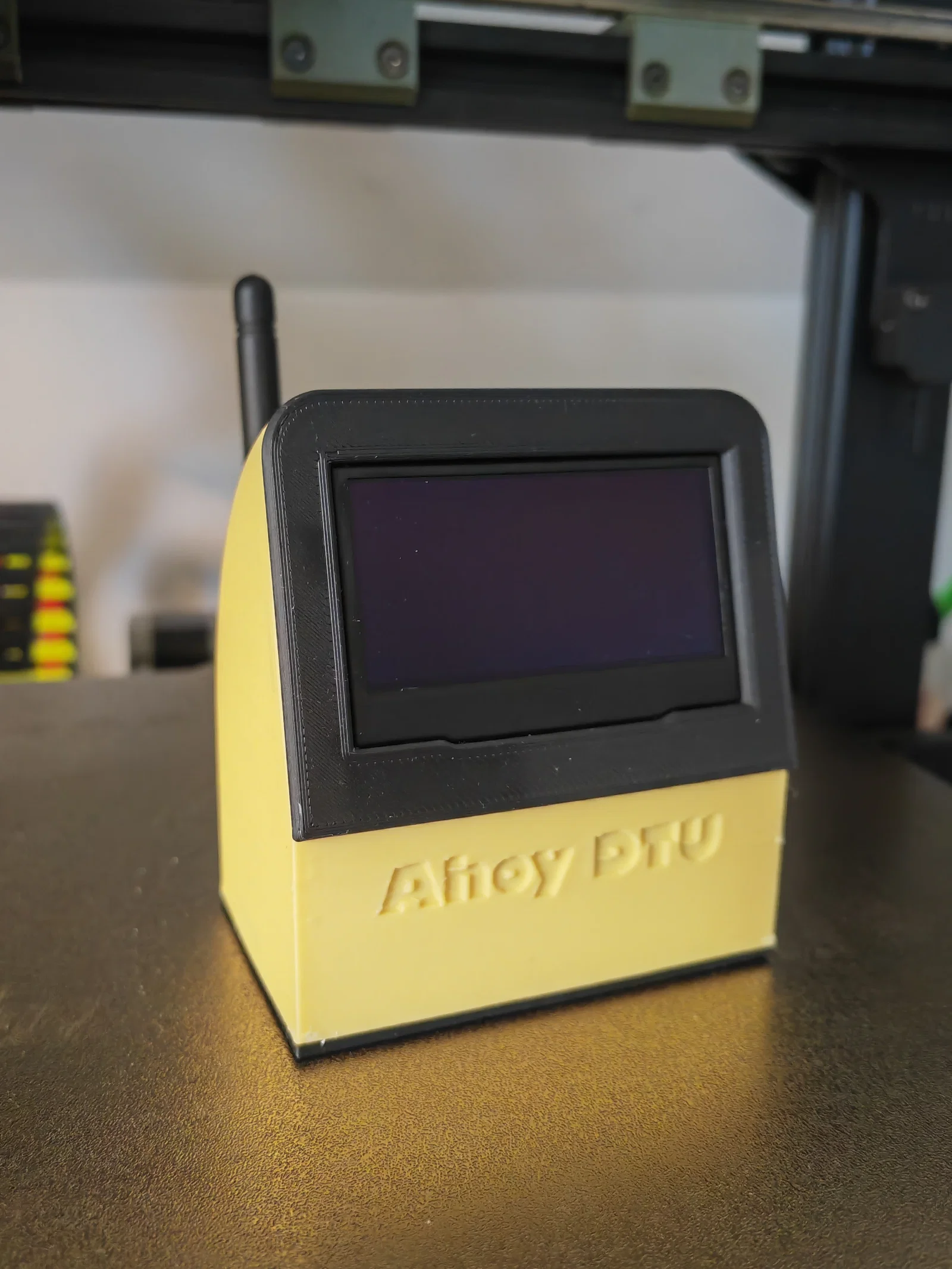

Mình có thiết kế một cái vỏ (gehäuse) cho OpenDTU dùng màn hình 2,42 inch.
Phần vỏ tự giữ với nhau không cần ốc vít, chỉ cần bấm “click” vào là khớp.

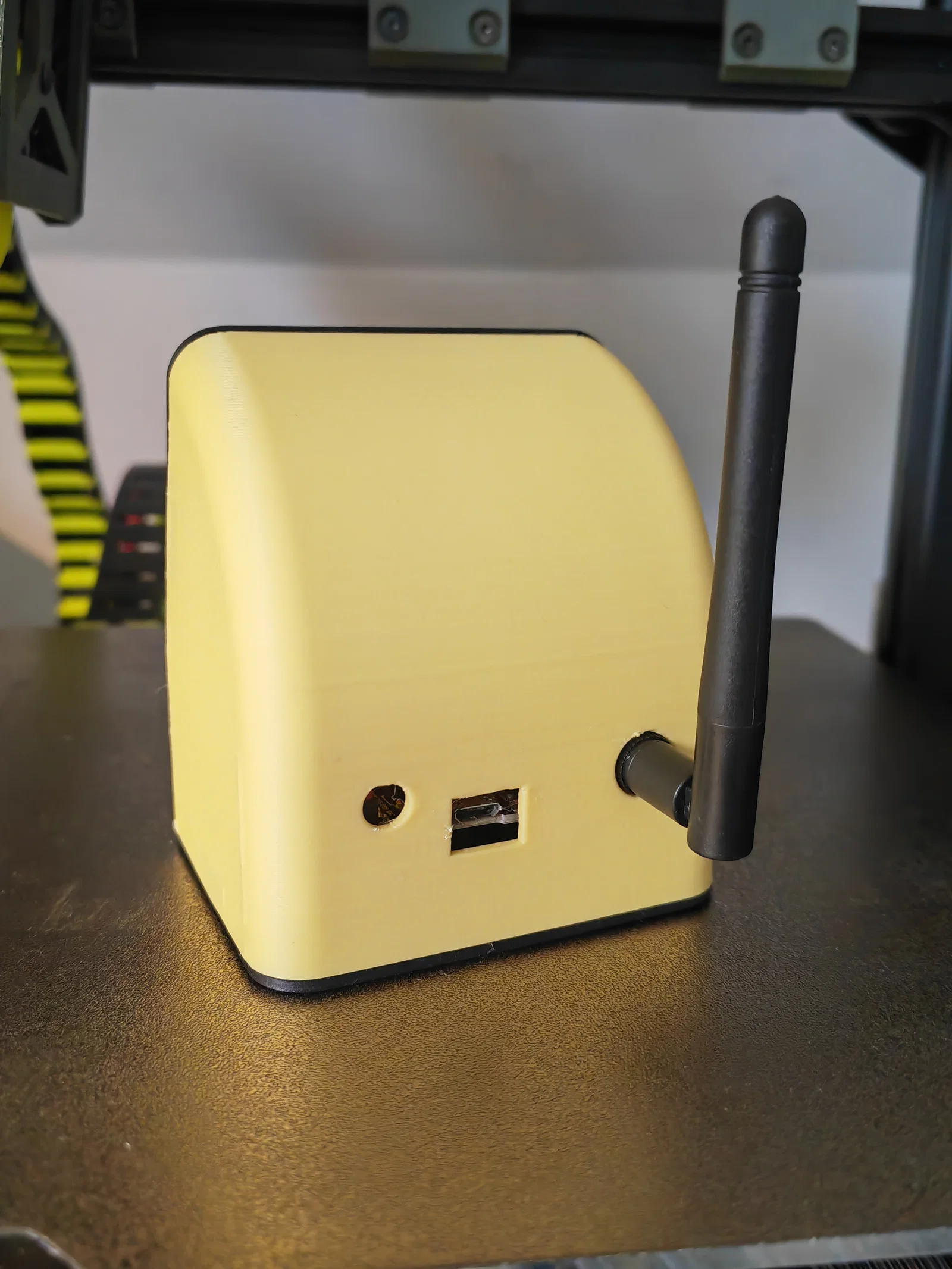

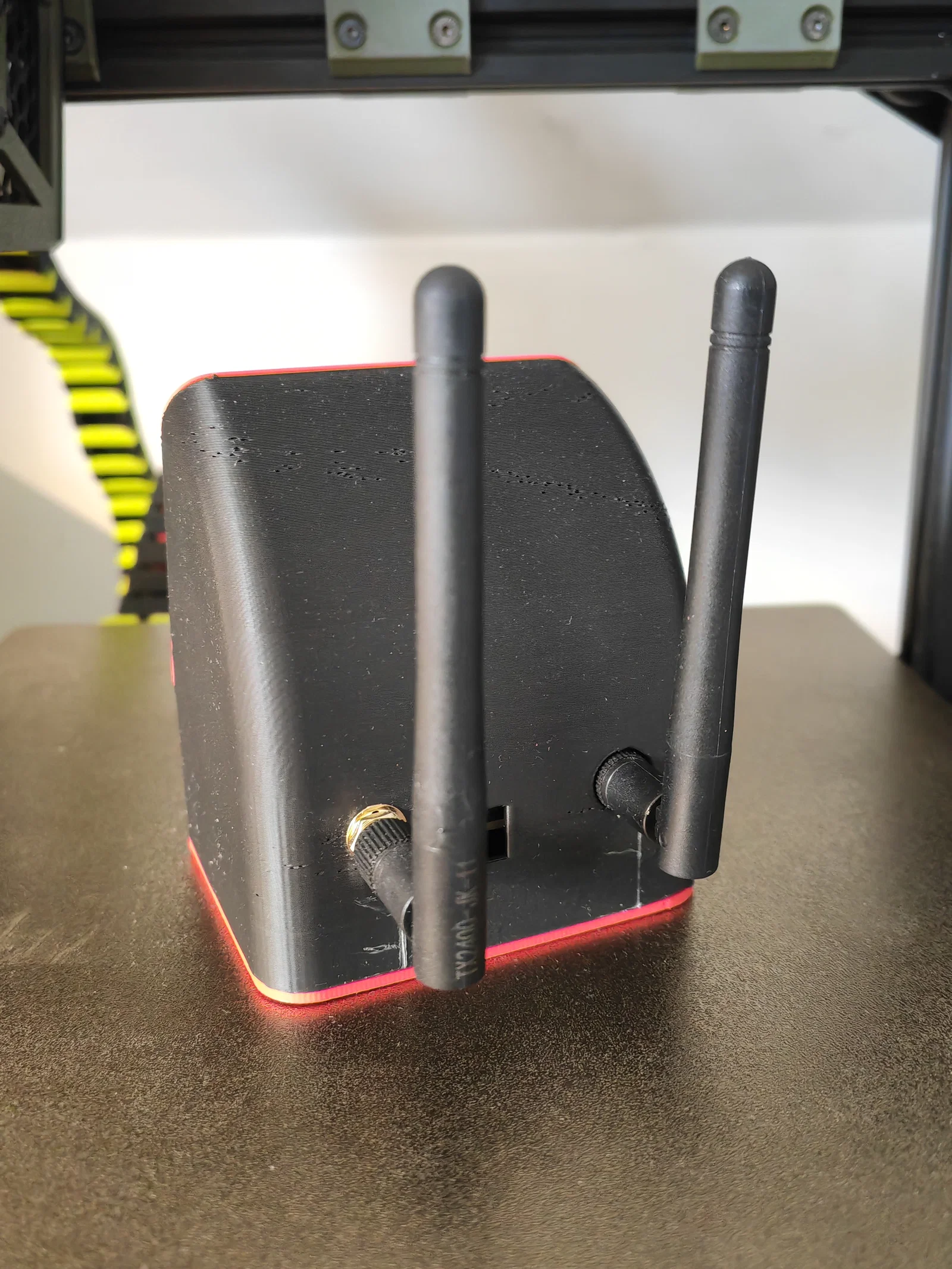

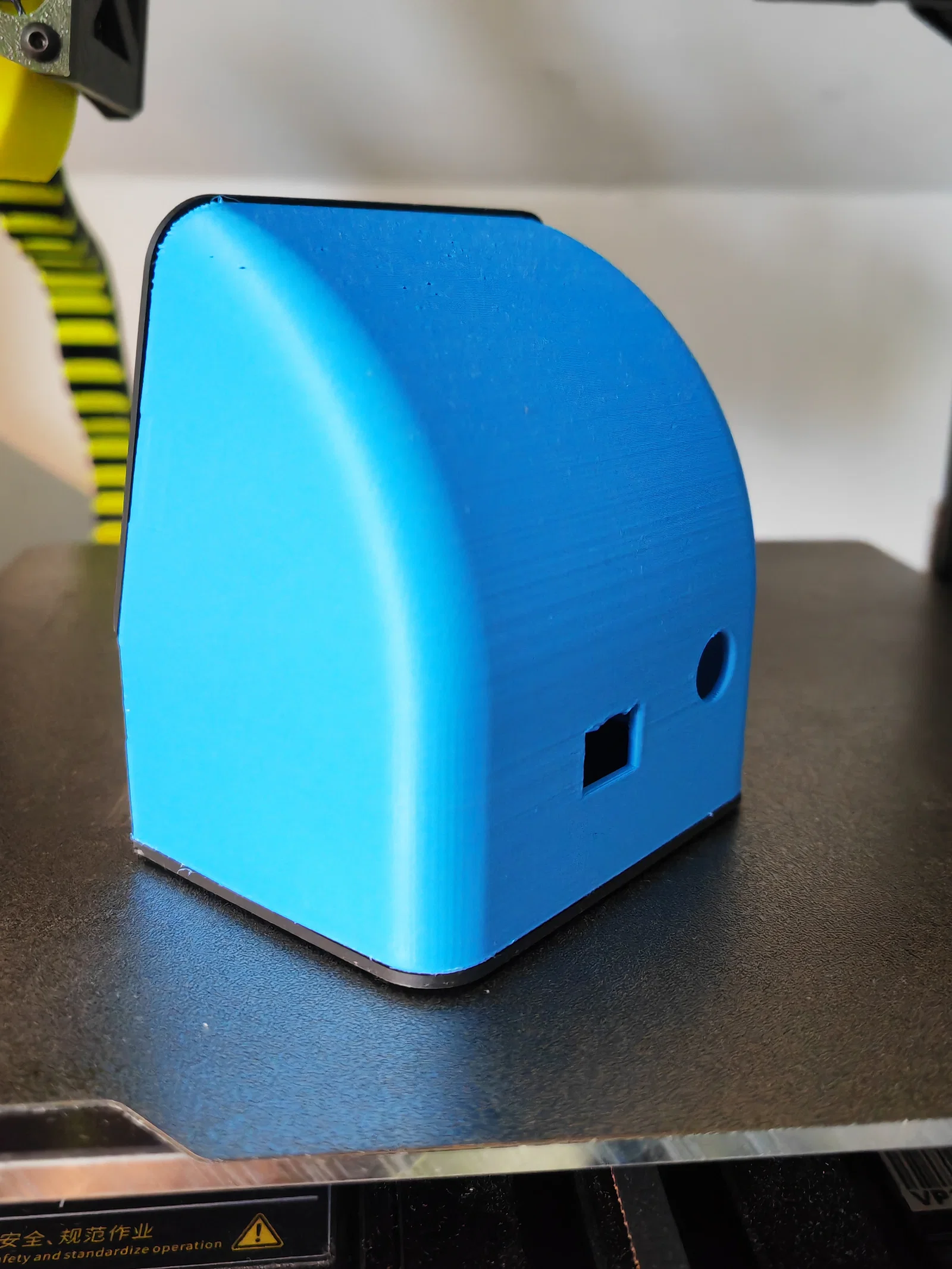

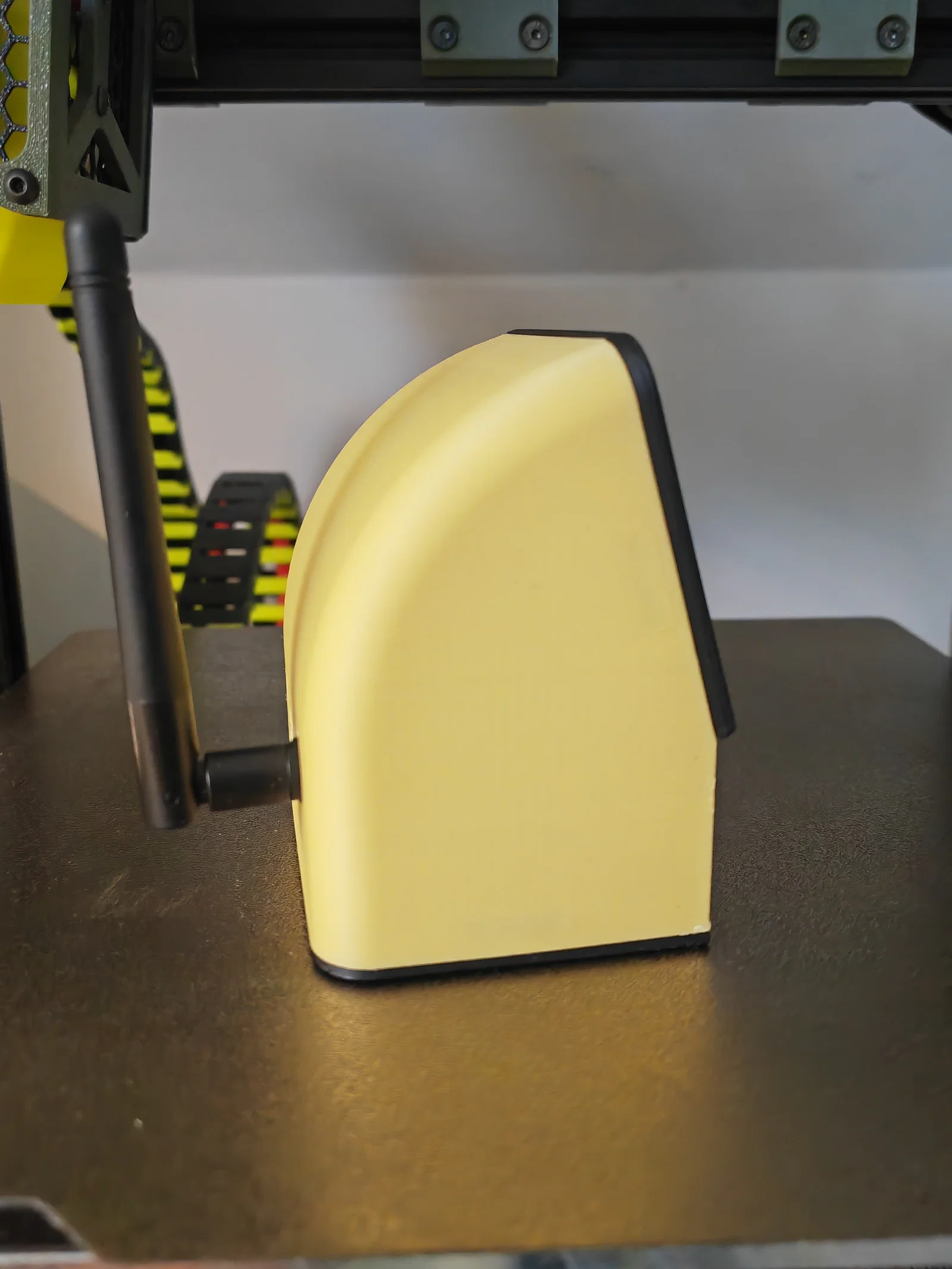

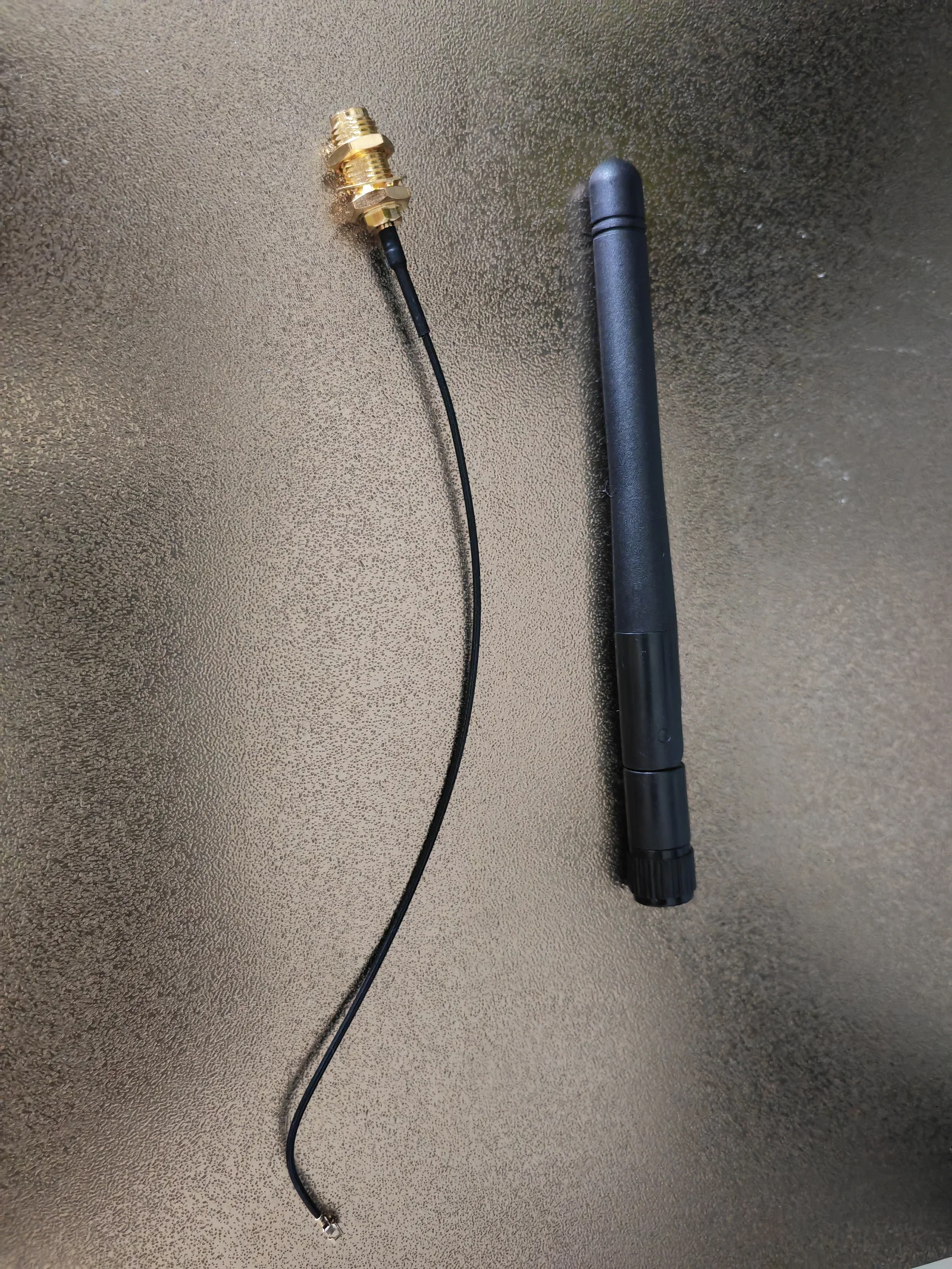

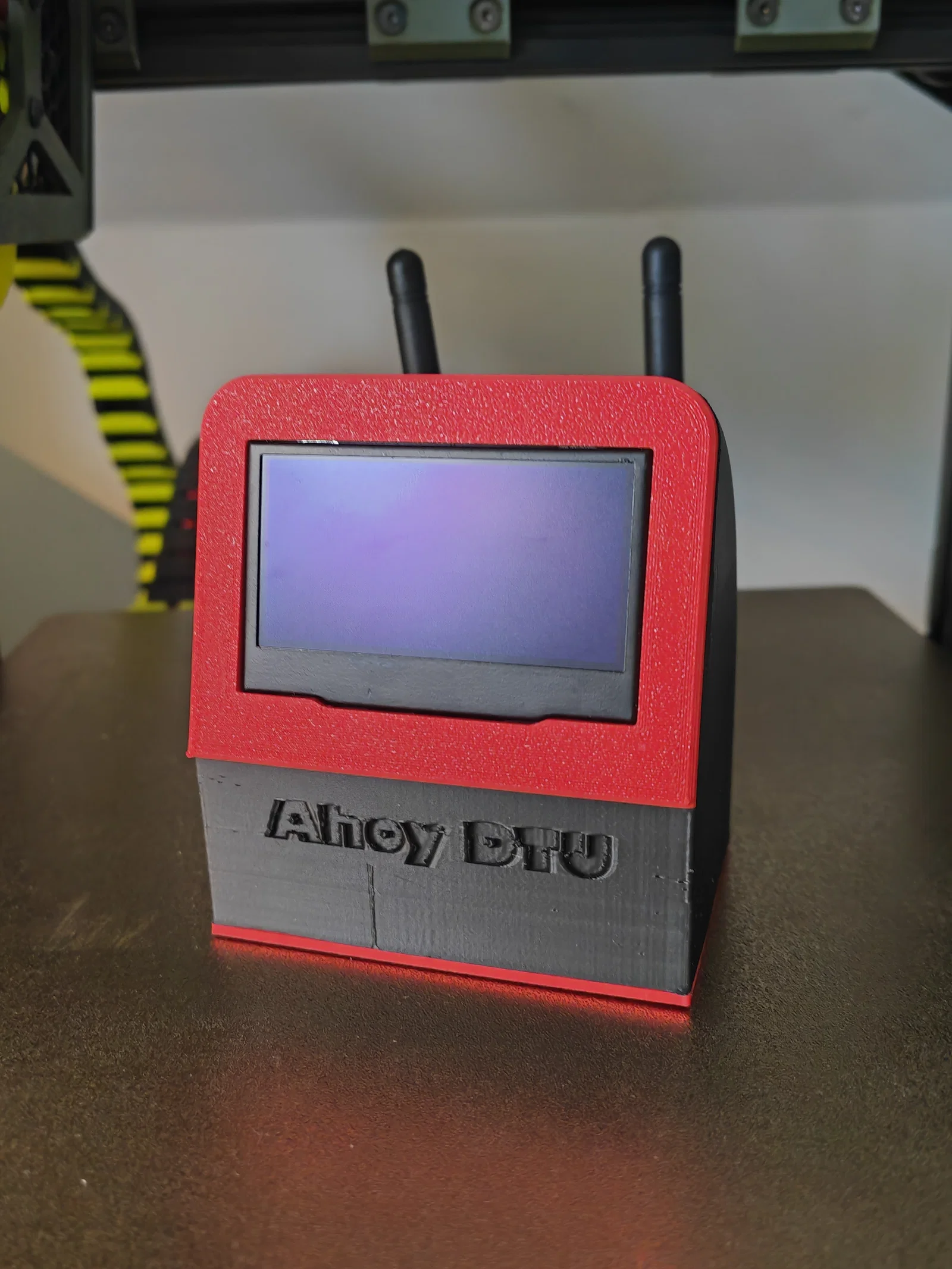

Có 3 phiên bản vỏ: cho 2 anten hoặc 1 anten, tùy theo ESP32 của bạn!

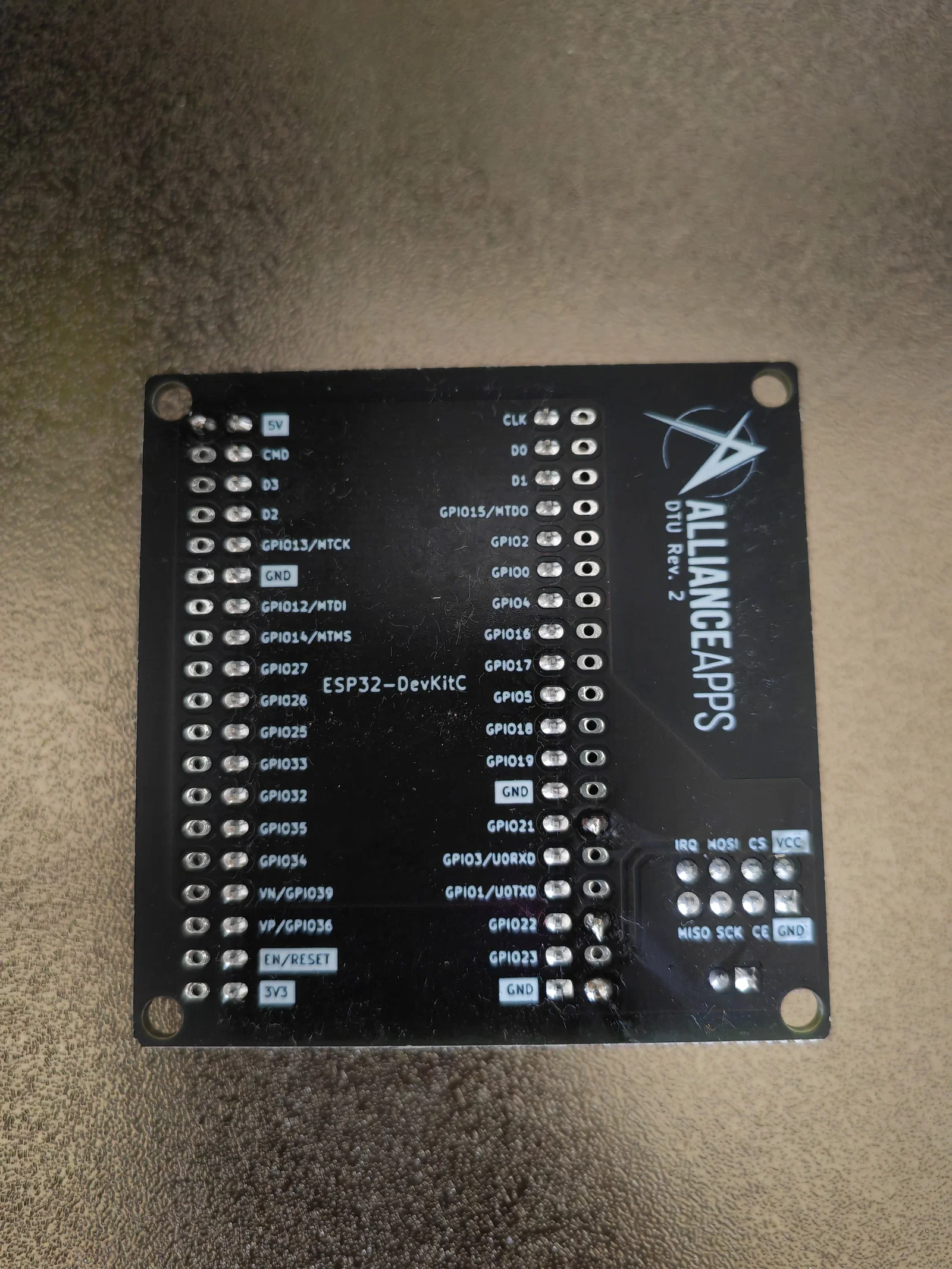

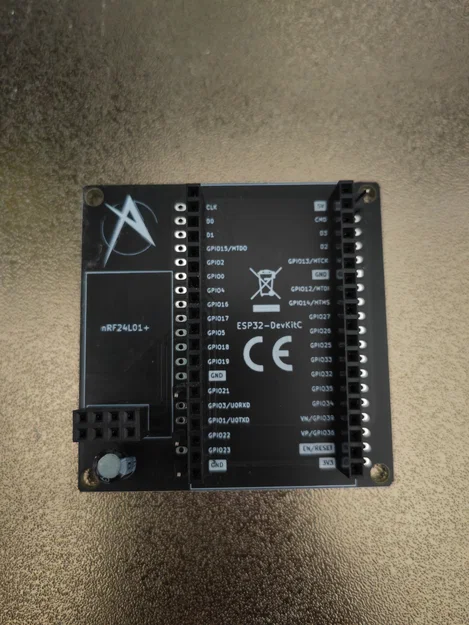

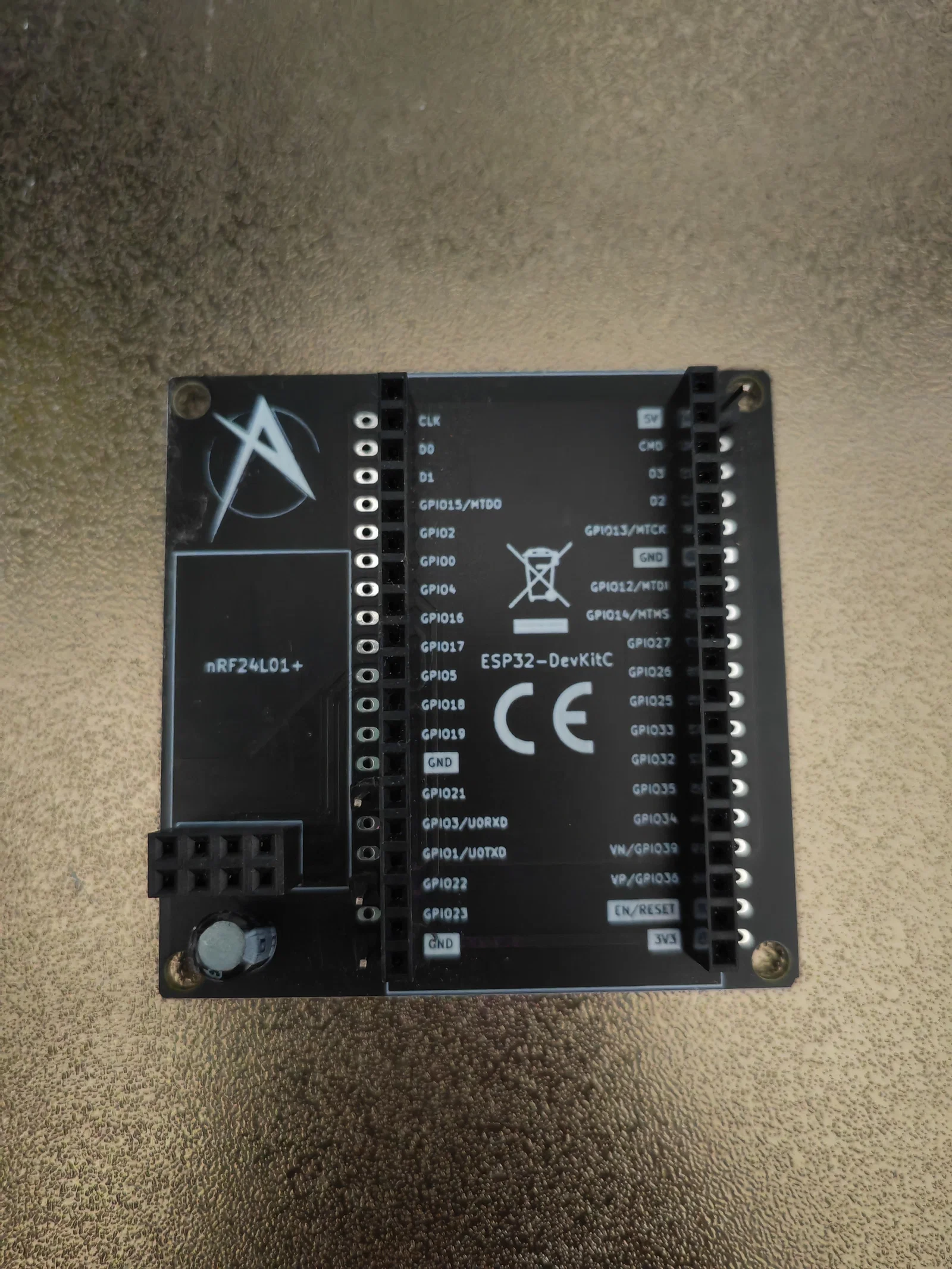

Mình đặt mua bo chuyển (adapter PCB) ở đây: https://shop.allianceapps.io/products/allianceapps-dtu-adapter-pcb-esp32-zu-nrf24l01
Màn hình từ Ali: https://de.aliexpress.com/item/1005003091769556.html?spm=a2g0o.order_list.order_list_main.60.69745c5fhJadoM&gatewayAdapt=glo2deu

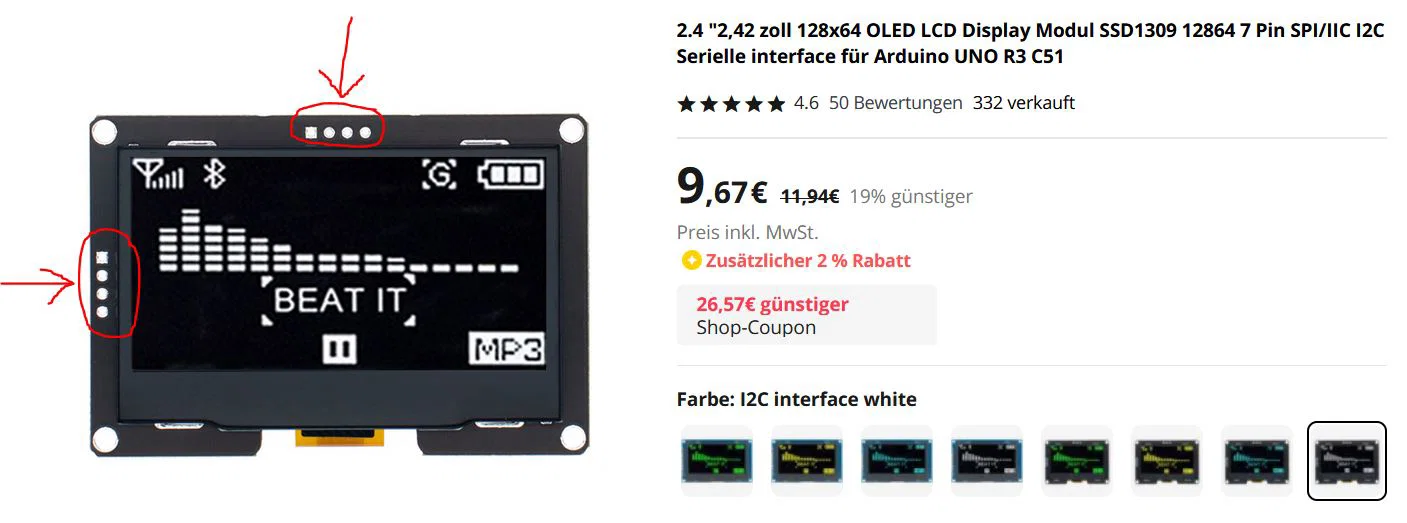

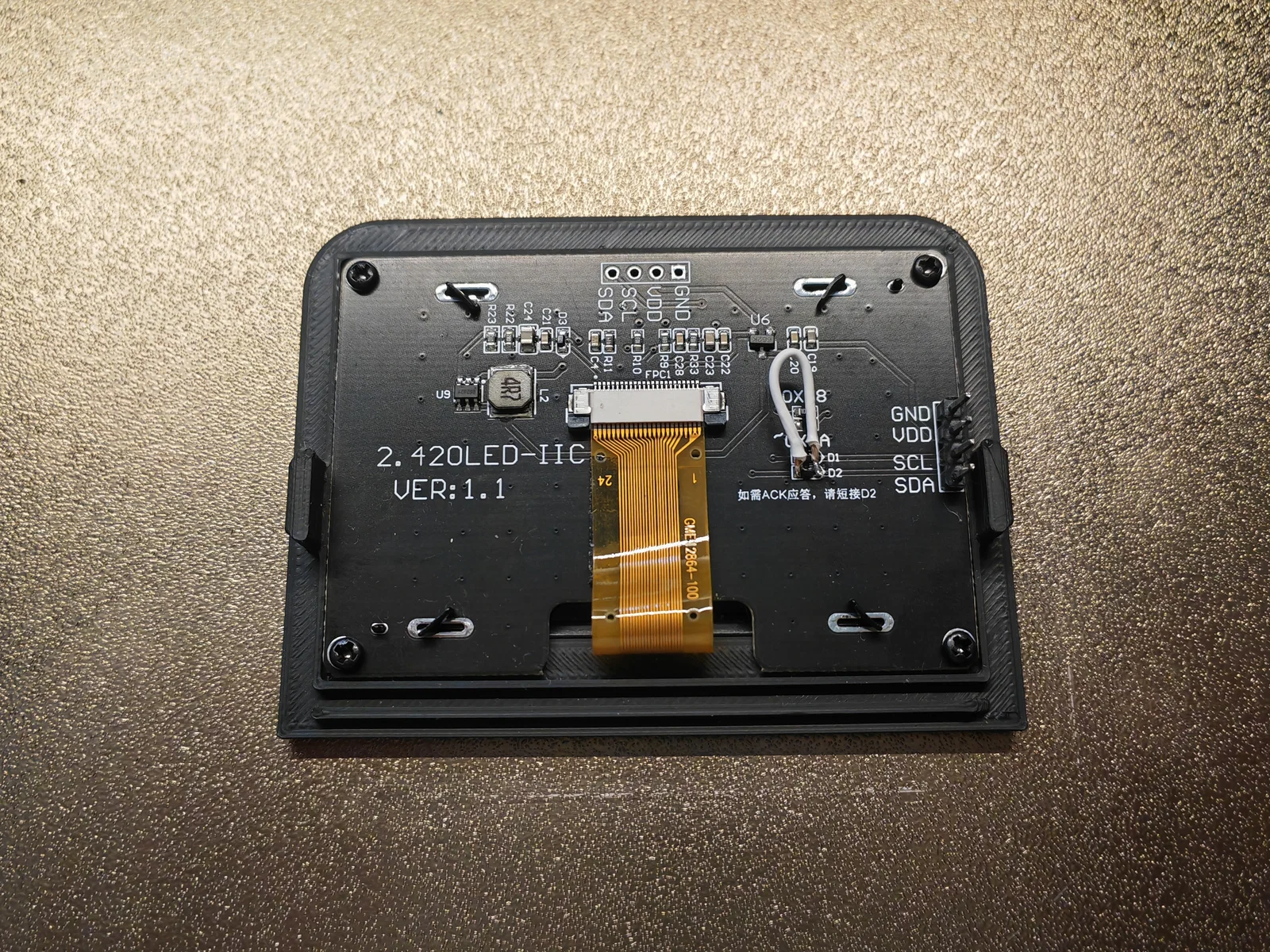

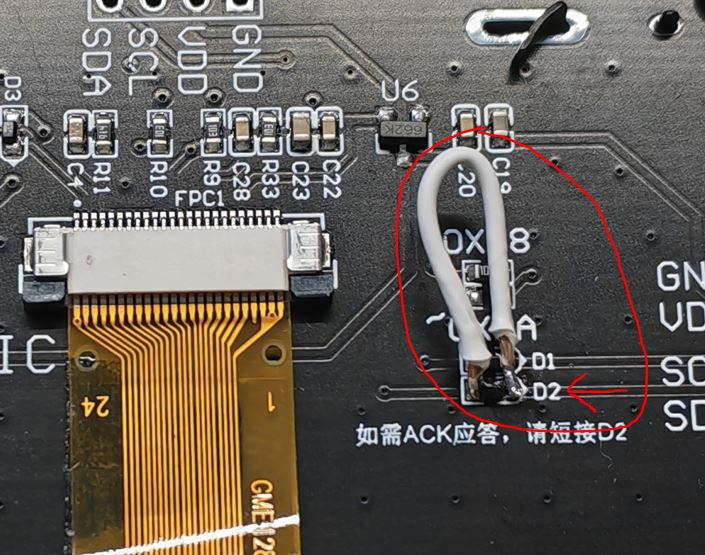

Nhớ kiểm tra đặt đúng loại, và bắt buộc phải hàn một cầu nối (bridge) vào chân D2 để màn hình khởi động. Xem hình nhé!!!
