Giá đỡ lục giác/Allen (Parametric) cho bộ Allen Key/Hex Wrench

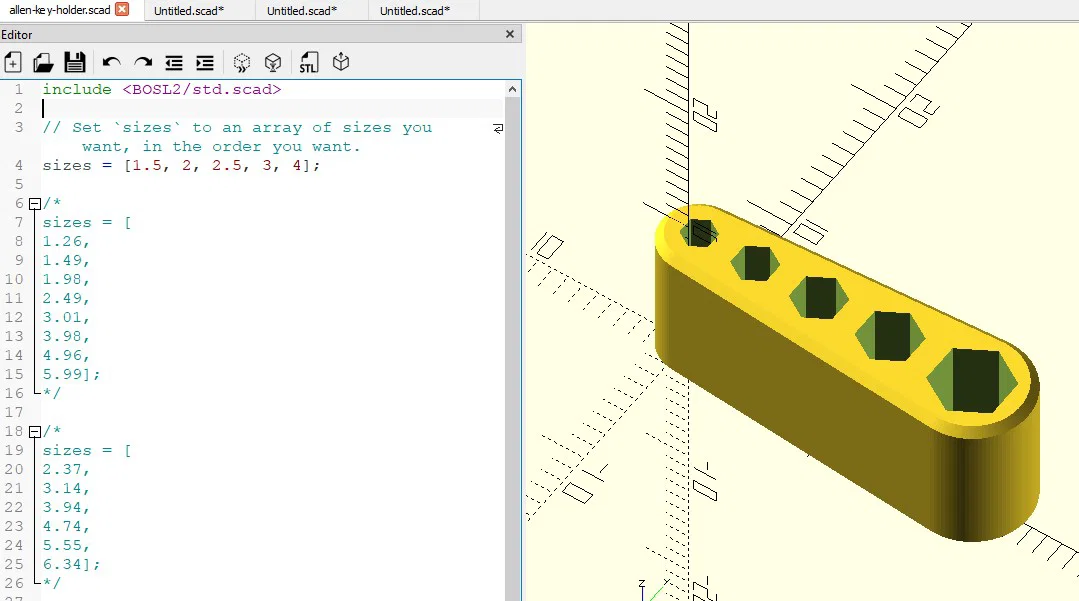

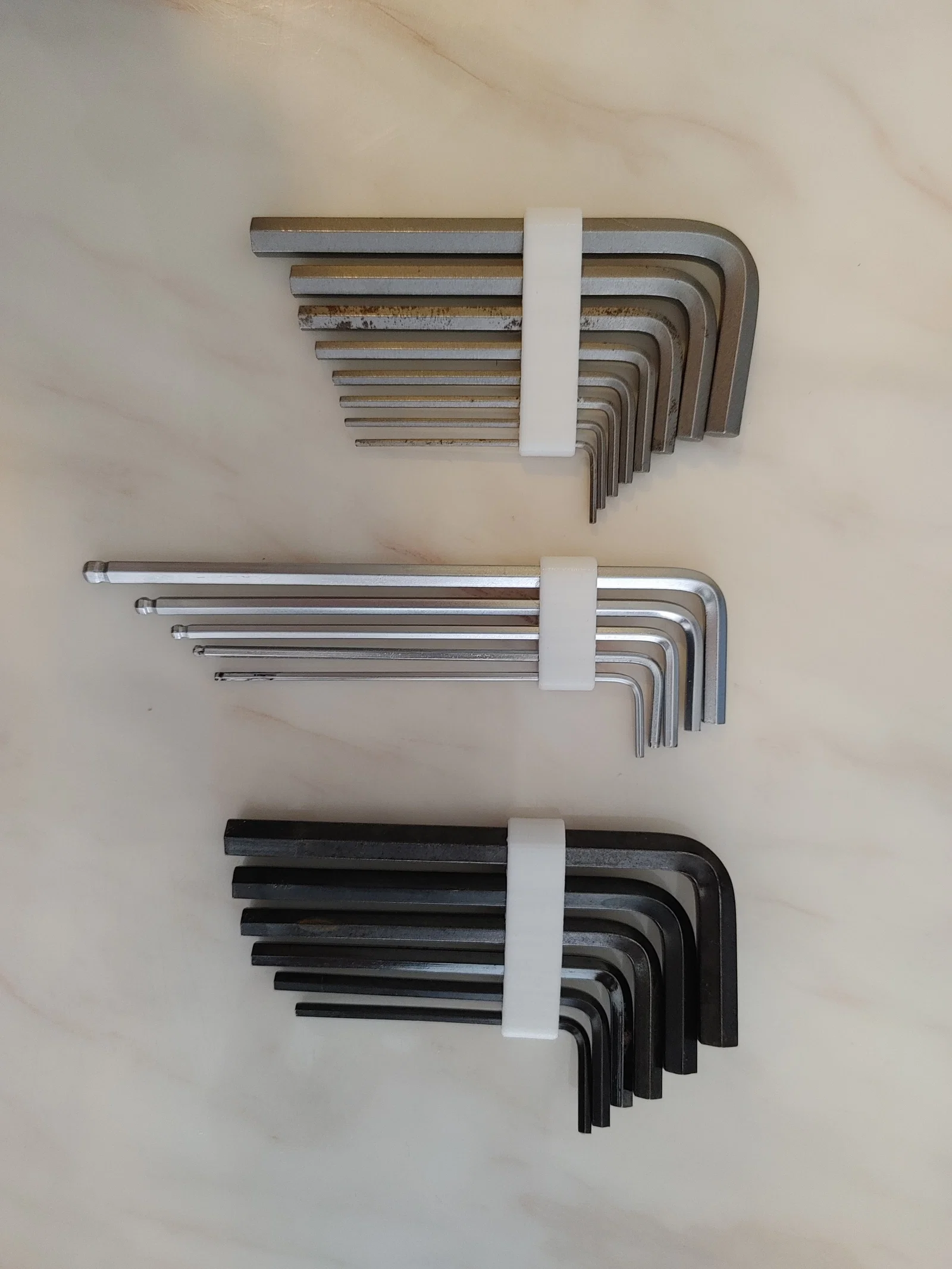

File OpenSCAD dạng parametric để tạo holder cho hex key / allen key. Mình in bằng TPU để nó mềm dẻo hơn chút, dễ chịu hơn với phần clearance.

Dùng thư viện BOSL2: https://github.com/BelfrySCAD/BOSL2 - Vui lòng đọc hướng dẫn và cài add-on này trước khi dùng.

Chỉ cần set mảng sizes thành danh sách các size bạn muốn, là nó sẽ tạo ra một holder đơn giản theo đúng thứ tự size bạn đã liệt kê.

Có thêm vài tham số tuỳ biến như bên dưới:

// Rotatation for the hexagons [degrees]
angle = 90;

// Additional diameter for each hole [mm]
clearance = 0.4;

// Height of the part [mm]
height = 10;

// Wall width [mm]
wall_width=3;

// Spacing between each hole [mm]
spacing = 2;

Cái bạn hay phải chỉnh nhất là biến clearance, vì nó cộng thêm đường kính cho từng lỗ để ra độ khít đúng ý. Ngoài ra, bạn cũng có thể dùng thiết lập xy hole compensation hoặc hole horizontal expansion trong slicer, nhưng tăng quá tay thì có thể đụng/ảnh hưởng tới thành ngoài — nhớ xem preview trong slicer trước khi in cho chắc!
