Bộ treo filament 5kg gắn tường & gắn trần
Bộ giữ cuộn filament gắn tường/gắn trần cho spool 5KG (đặc biệt Esun PLA) và cũng hỗ trợ spool 1KG khi dùng adapter phù hợp. Lỗ 10mm, dùng 2 bearing 40×17×12mm; hướng dẫn thông số in kèm theo.
Mô tả

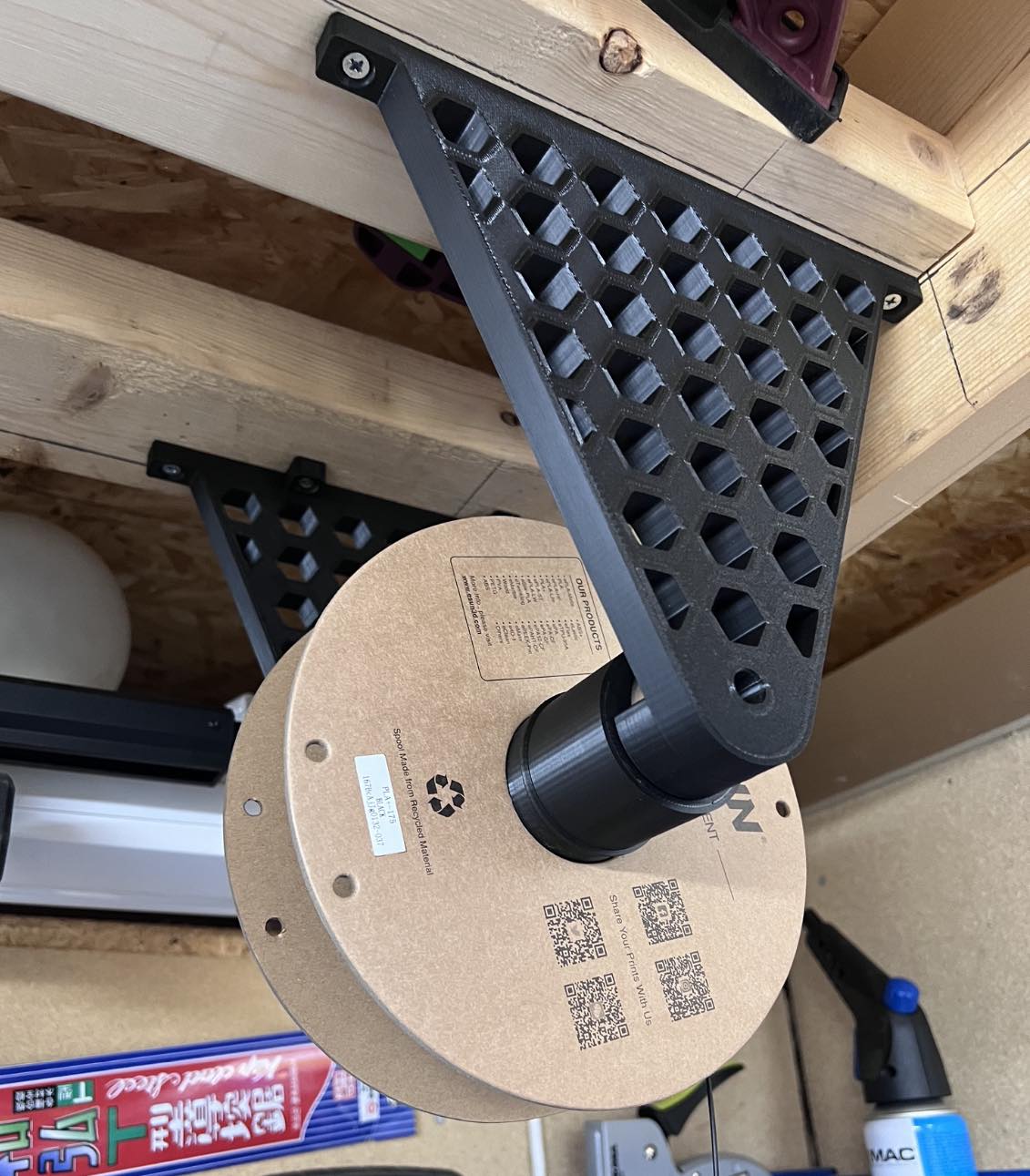

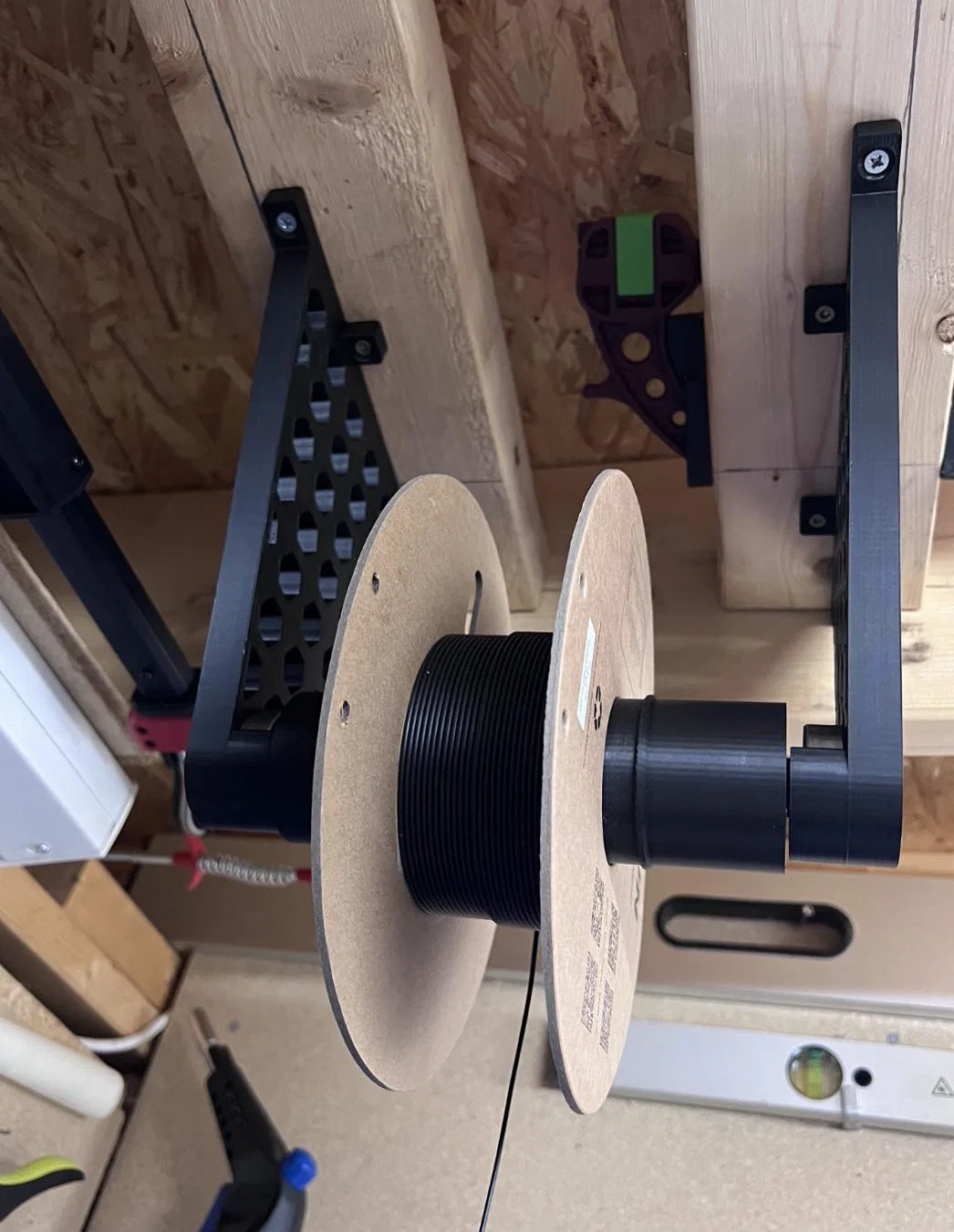

Mình đã thiết kế bộ giữ filament gắn tường và gắn trần này, chủ yếu cho cuộn Esun PLA 5KG, nhưng cũng có thể dùng với cuộn 1KG nếu dùng thêm adapter khác. Bạn muốn thay bearing hay mua bộ khác thì tuỳ bạn.
Lỗ xuyên qua phần holder và các axle adapter là 10mm, có thể dùng để cố định bằng ty ren (threaded rod) v.v.

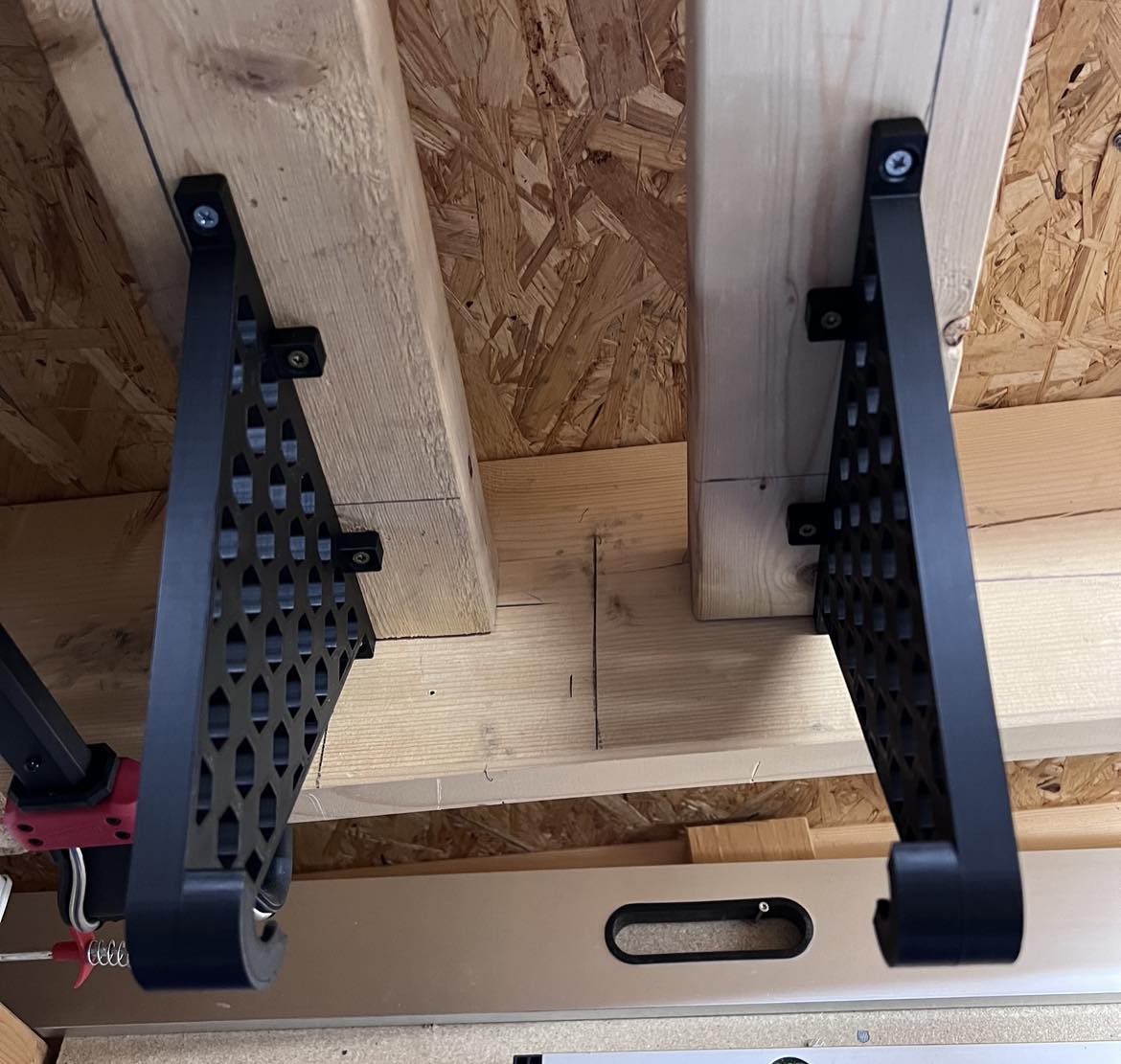

Wall/roof holder được bắt bằng 4 vít gỗ (tuỳ chọn)

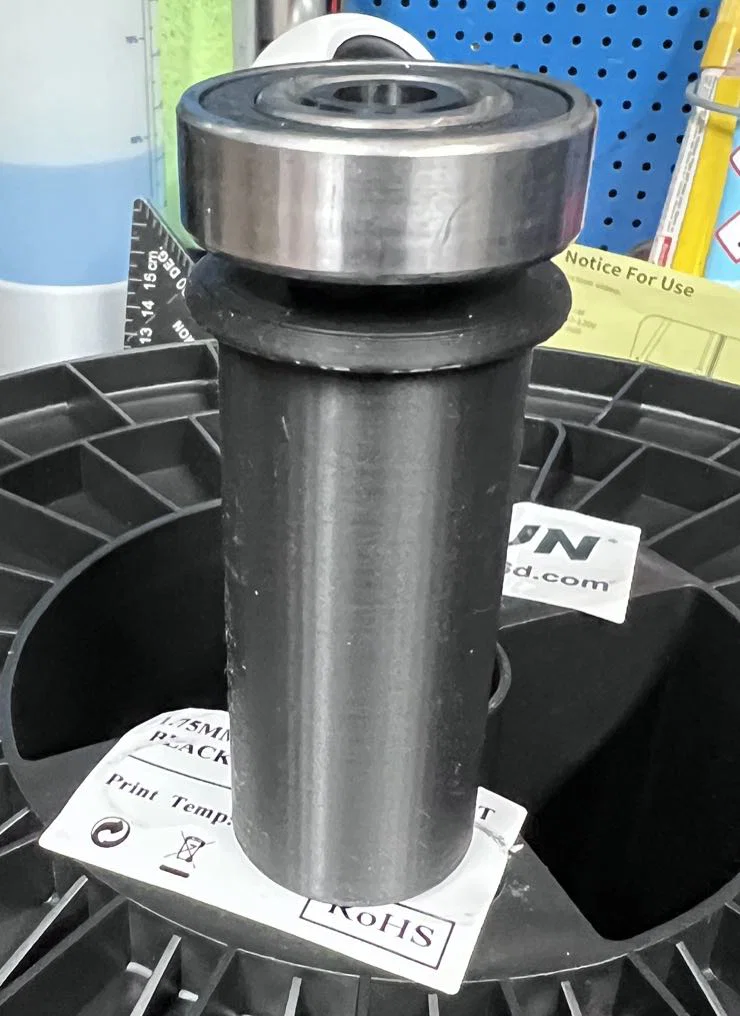

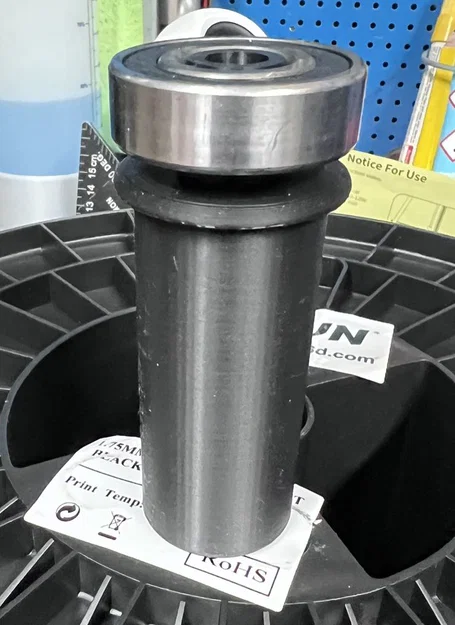

Axle adapter chỉ cần ấn tay vào bearing rồi trượt vào trong cuộn spool.

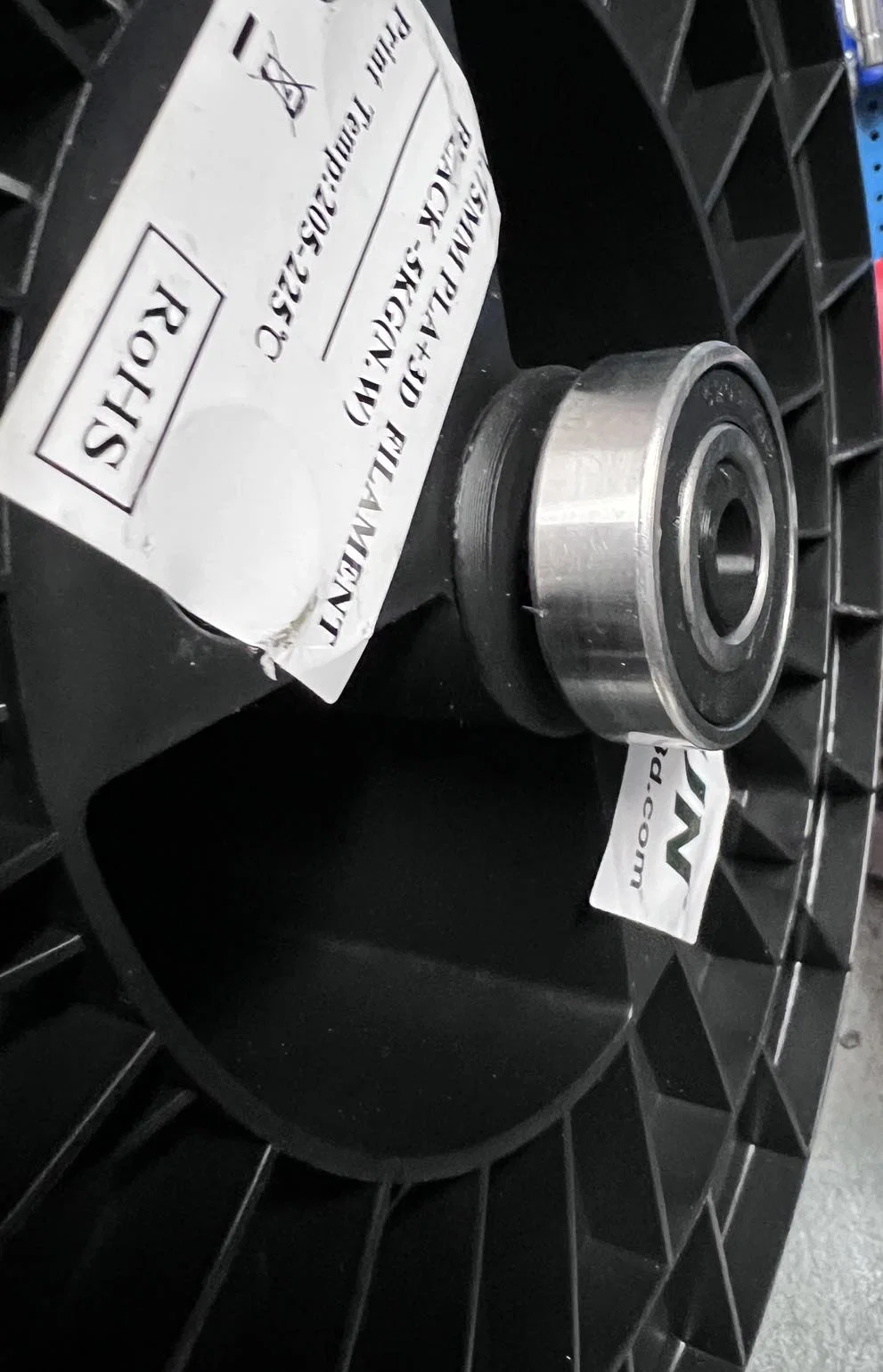

Kích thước bearing là: Outside: 40mm, Hole: 17mm, Thickness: 12mm

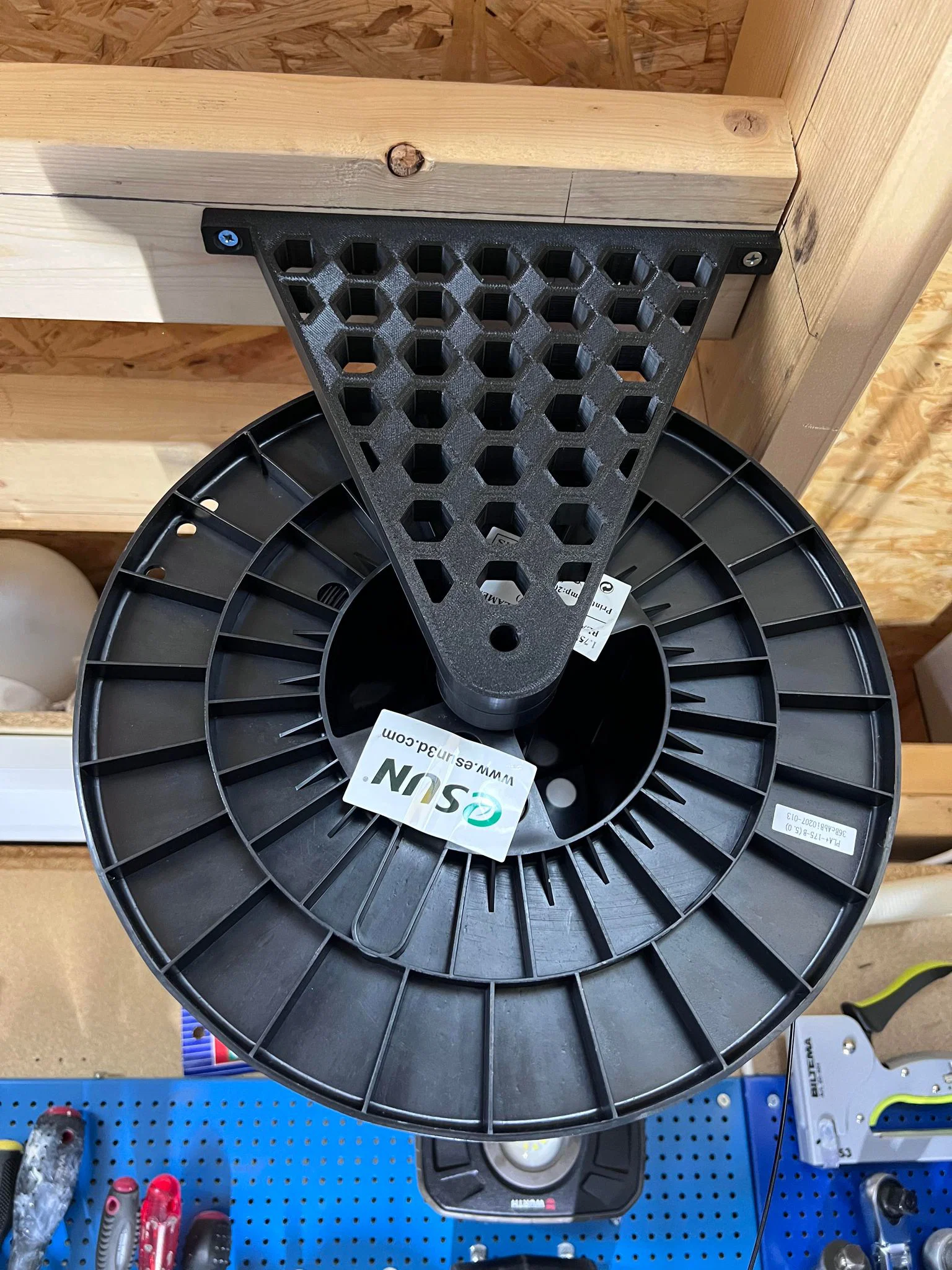

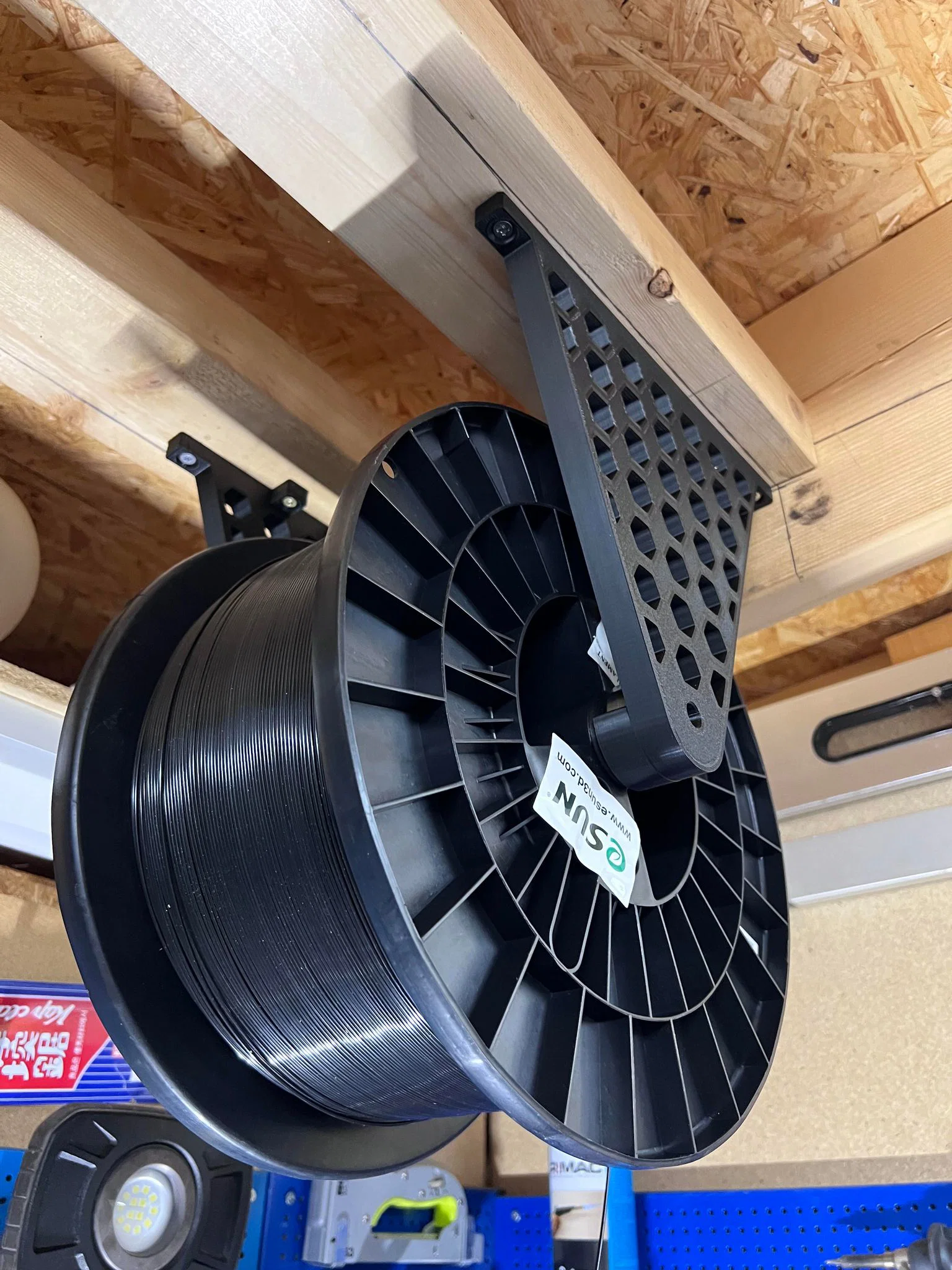

Để làm bộ holder này bạn cần in 2 cái roof holder hoặc 1 cái wall holder bên trái và 1 cái bên phải, 1 axle adapter 33mm và 1 axle adapter 33.5mm, và bạn sẽ cần 2 bearing.
Một bên của cuộn Esun 5KG nhỏ hơn bên còn lại một chút, nên mới có 2 kích cỡ axle adapter khác nhau.
LƯU Ý: Mình không thể/không dám cam kết các phần sẽ khớp 100%; chuyện này còn tuỳ vào dung sai (tolerance) và độ chính xác của máy in của bạn!
In bằng Elegoo Neptune 4 Max
PLA+
Nozzle 0.4, layer height 0.20
Roof holder: 3 walls với 20% infill
5KG axle adapters: 6 walls với 20% infill
1KG axle adapters: 4 walls với 20% infill
