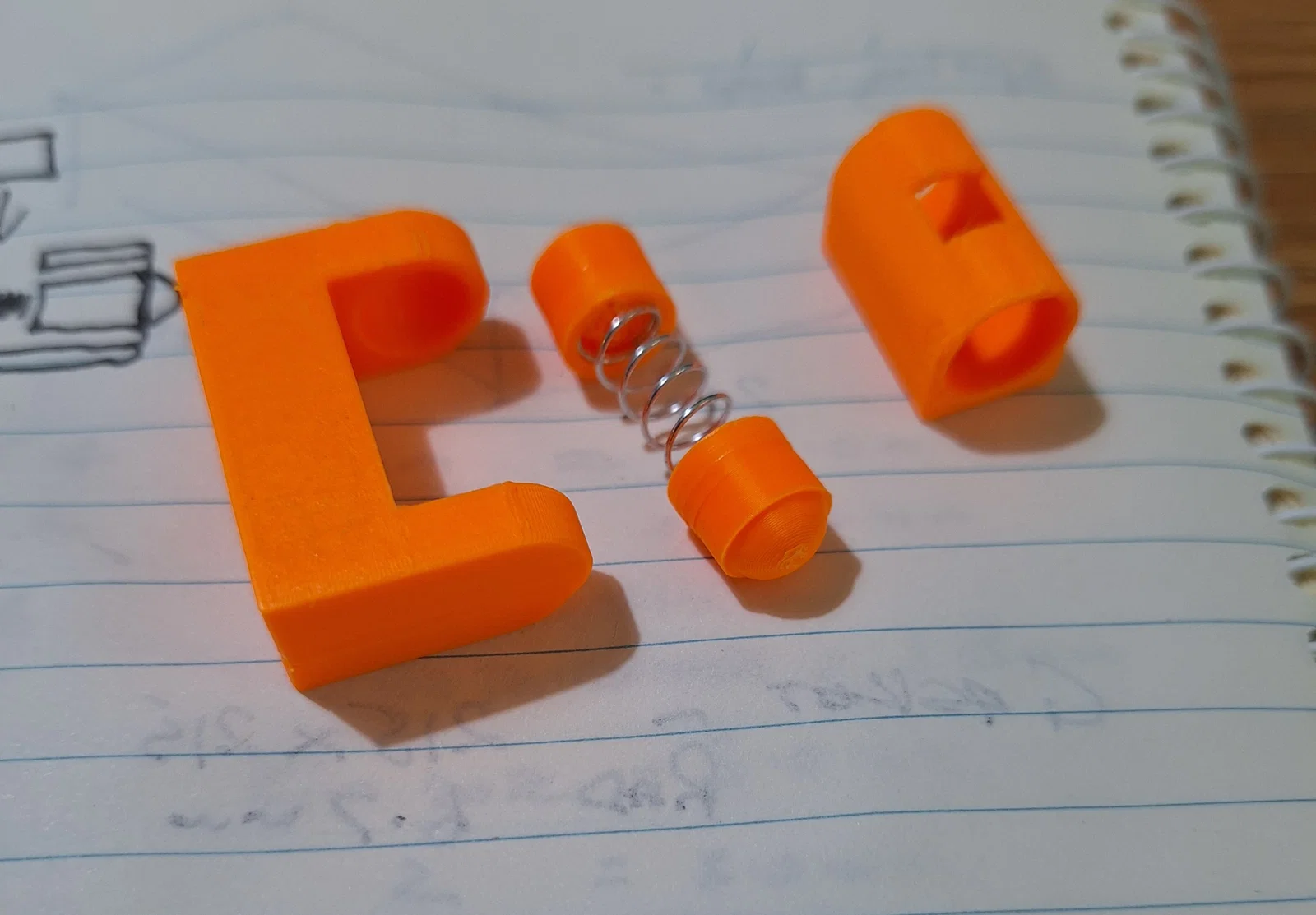

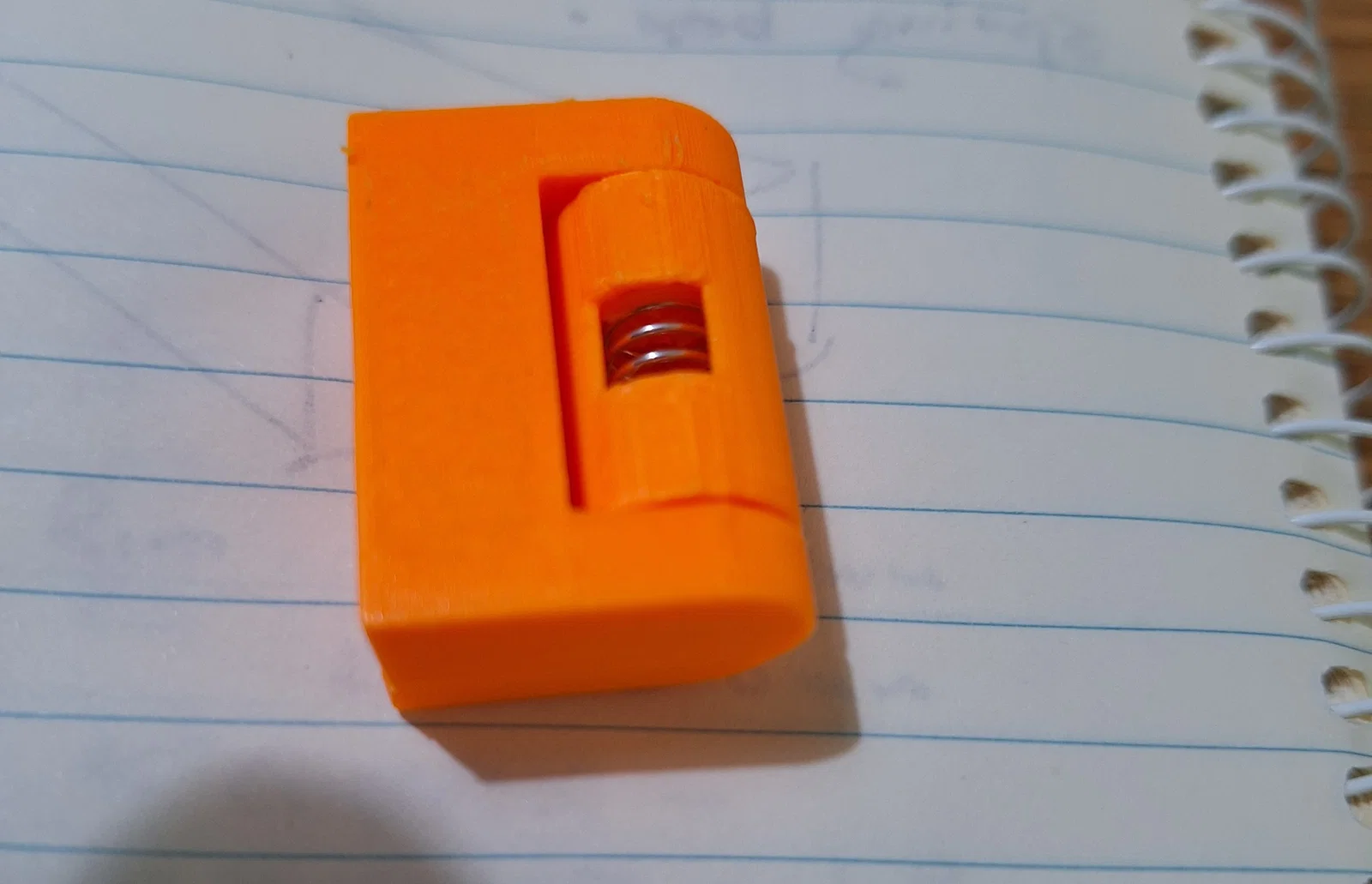

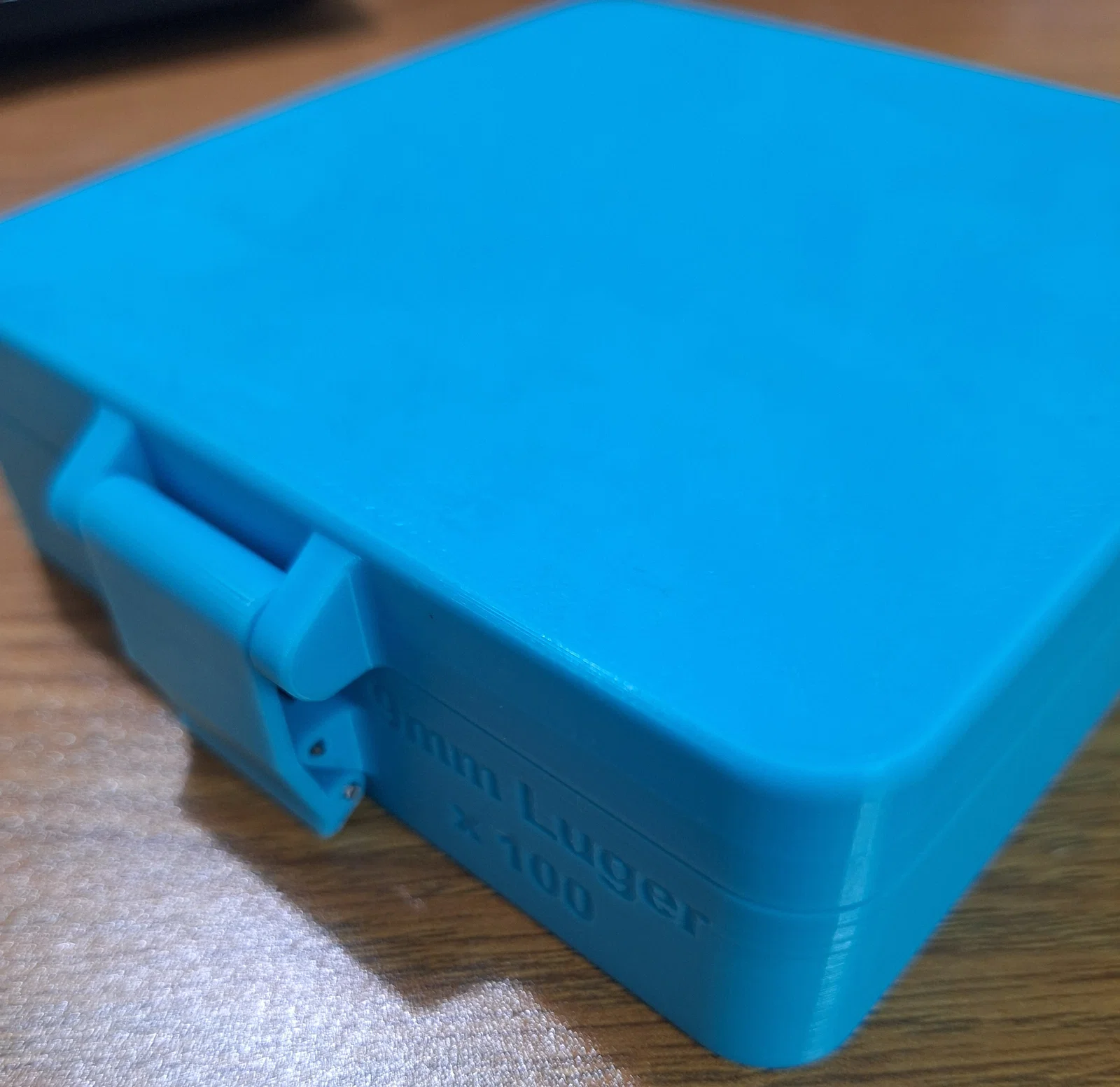

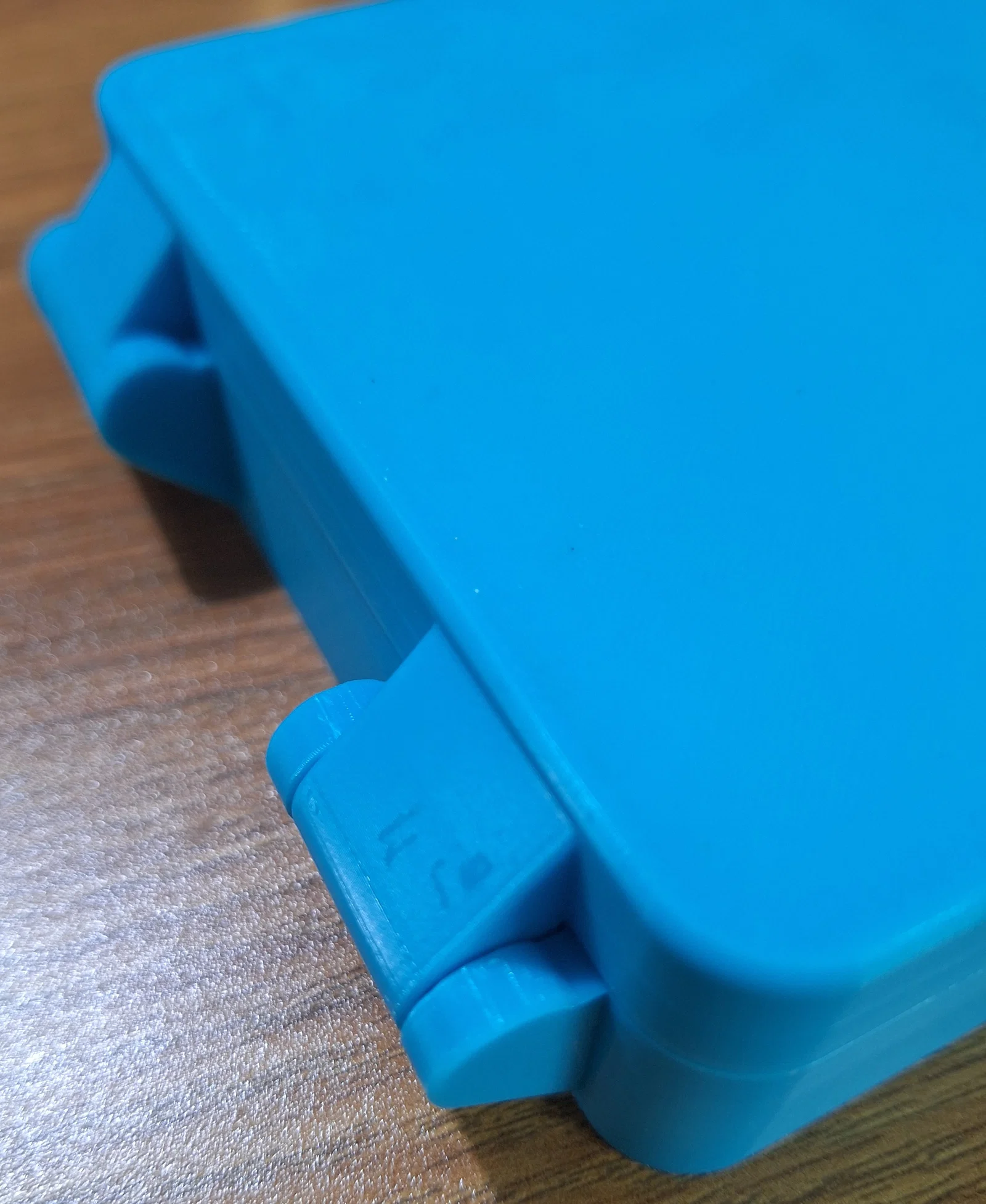

Đây là hộp đạn 9mm bản 100 viên của mình. Mình làm mẫu này để giới thiệu cụm bản lề (hinge assembly) mới, và do kích thước nên mình phải in phần đế (base) và nắp (lid) tách riêng. Bạn sẽ thấy bản lề demo của mình (màu cam) mình in ra để test thiết kế. Mình đã scale phần bản lề lớn hơn so với các thiết kế trước để tăng độ cứng/độ bền cho cụm lắp ráp.

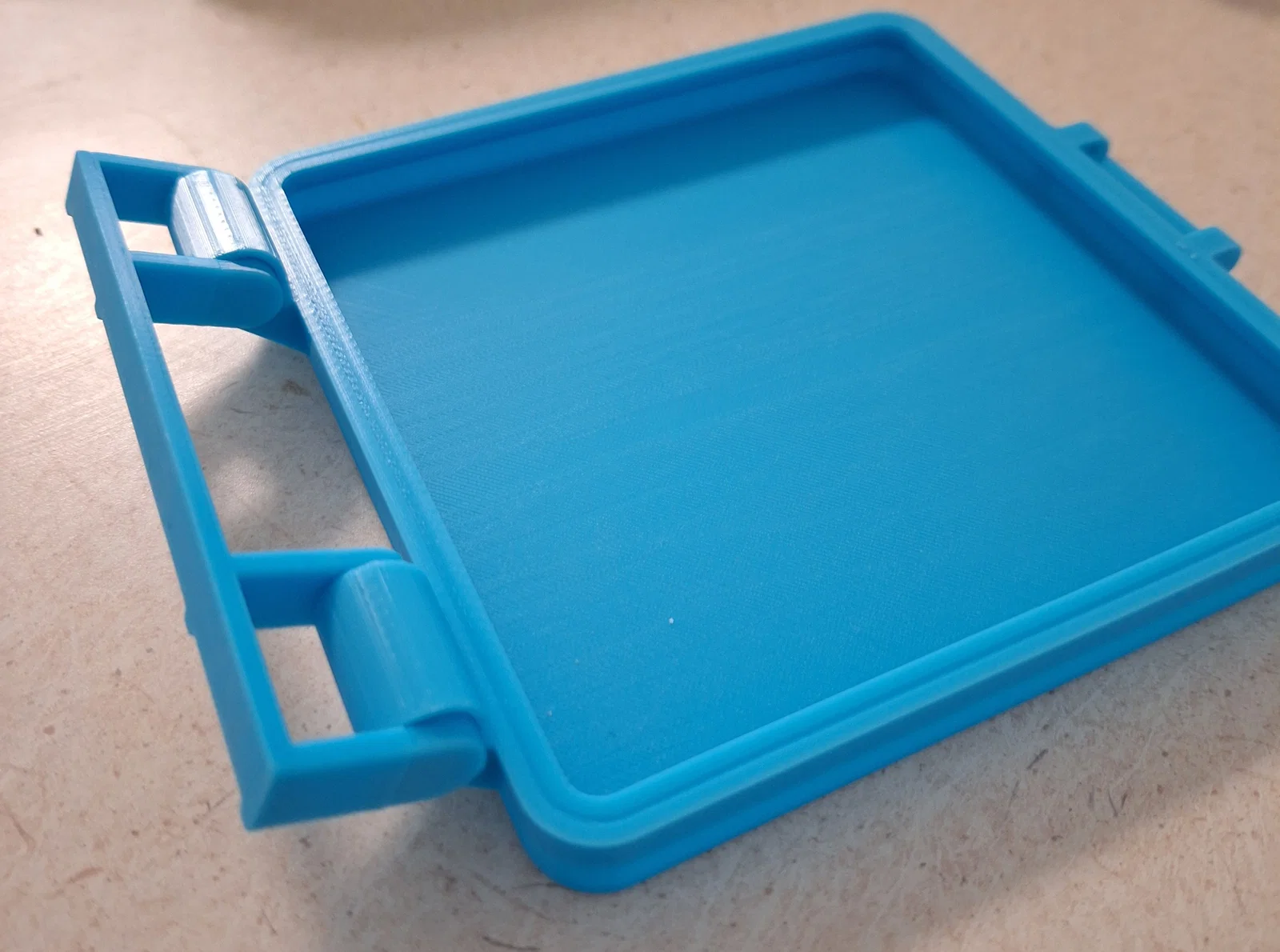

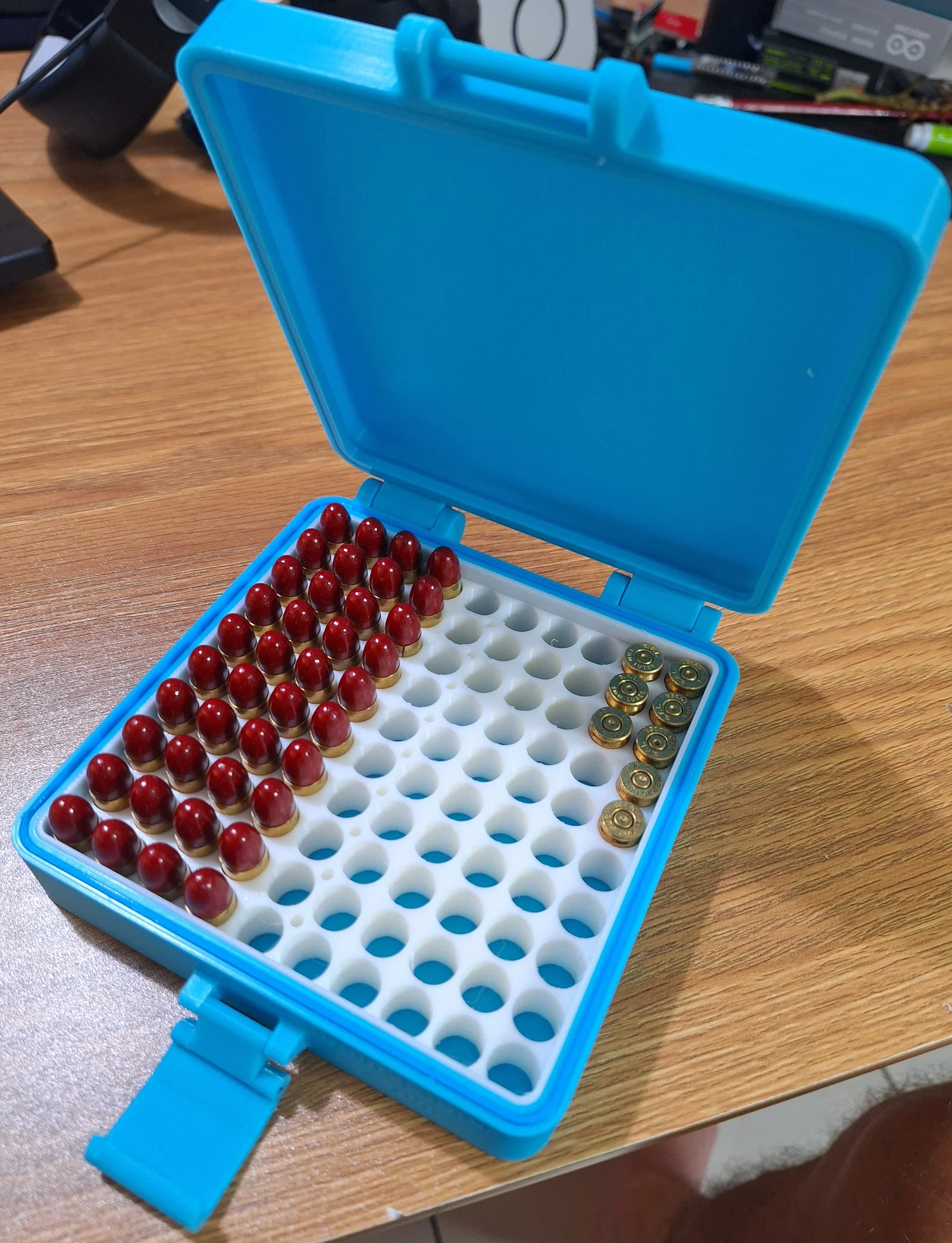

Mình cũng có chụp hình nắp theo từng giai đoạn, kèm theo ảnh các món phụ kiện bạn sẽ cần để hoàn thiện các phần chuyển động. Mình đã thêm một số gân tăng cứng (stiffeners) cho phần insert vì mình không hài lòng với bản in đầu tiên. Ảnh của hộp vẫn đang gắn insert của lần in đầu tiên vì nó vẫn dùng ổn. Mình cũng hạ thấp insert so với hộp 9mm đầu tiên mình làm, vì vỏ đạn đã bắn (spent shells) hay bị lọt và kẹt trong insert.

Trong nắp có một gioăng (gasket) để kín hộp, hạn chế không khí bên ngoài lọt vào; gioăng làm bằng TPU 95. Hộp và các chi tiết còn lại là PLA.

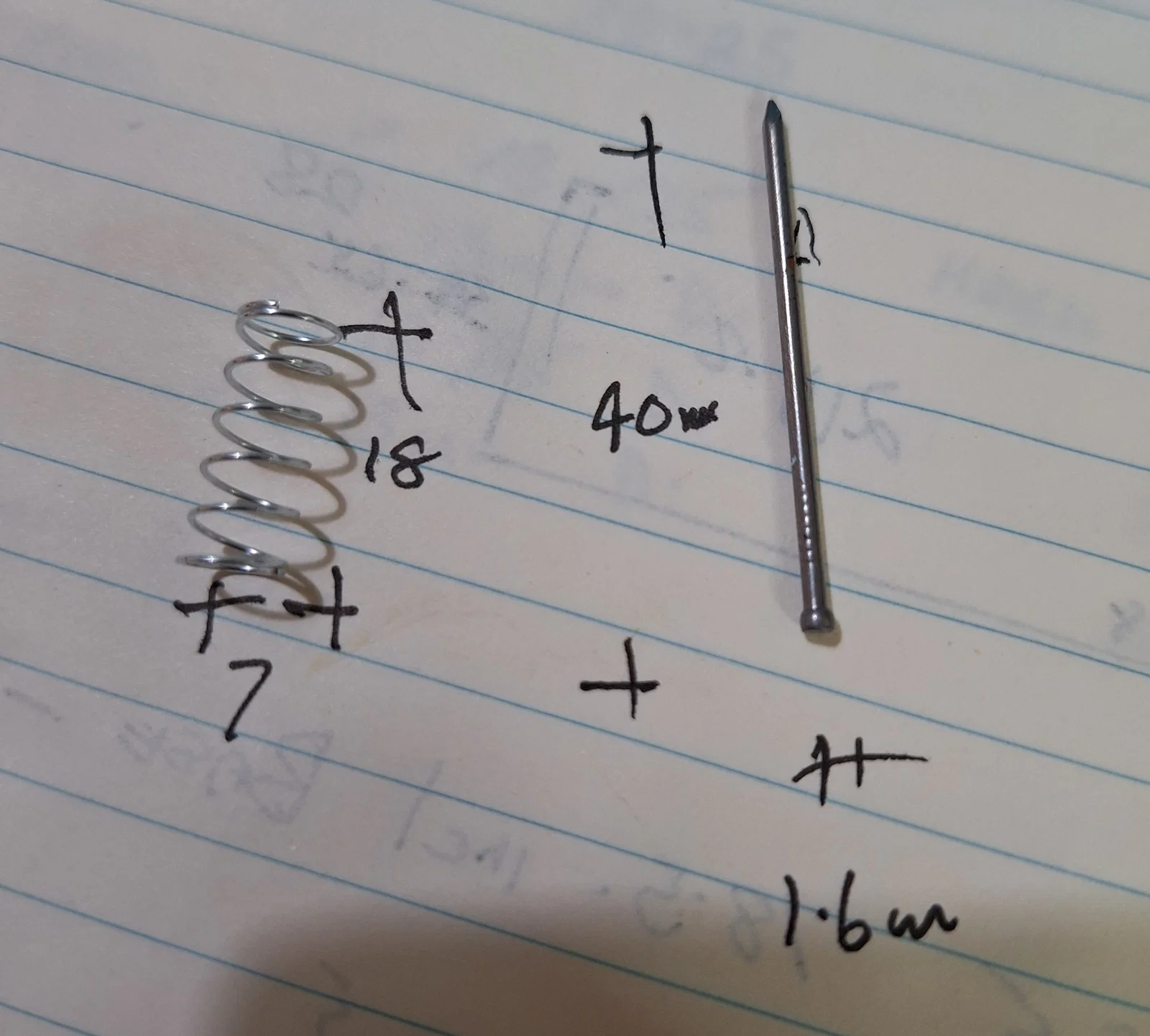

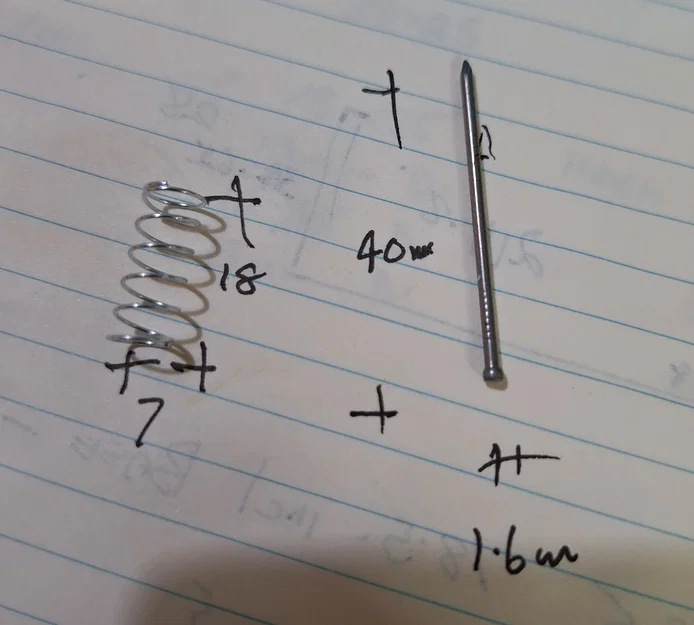

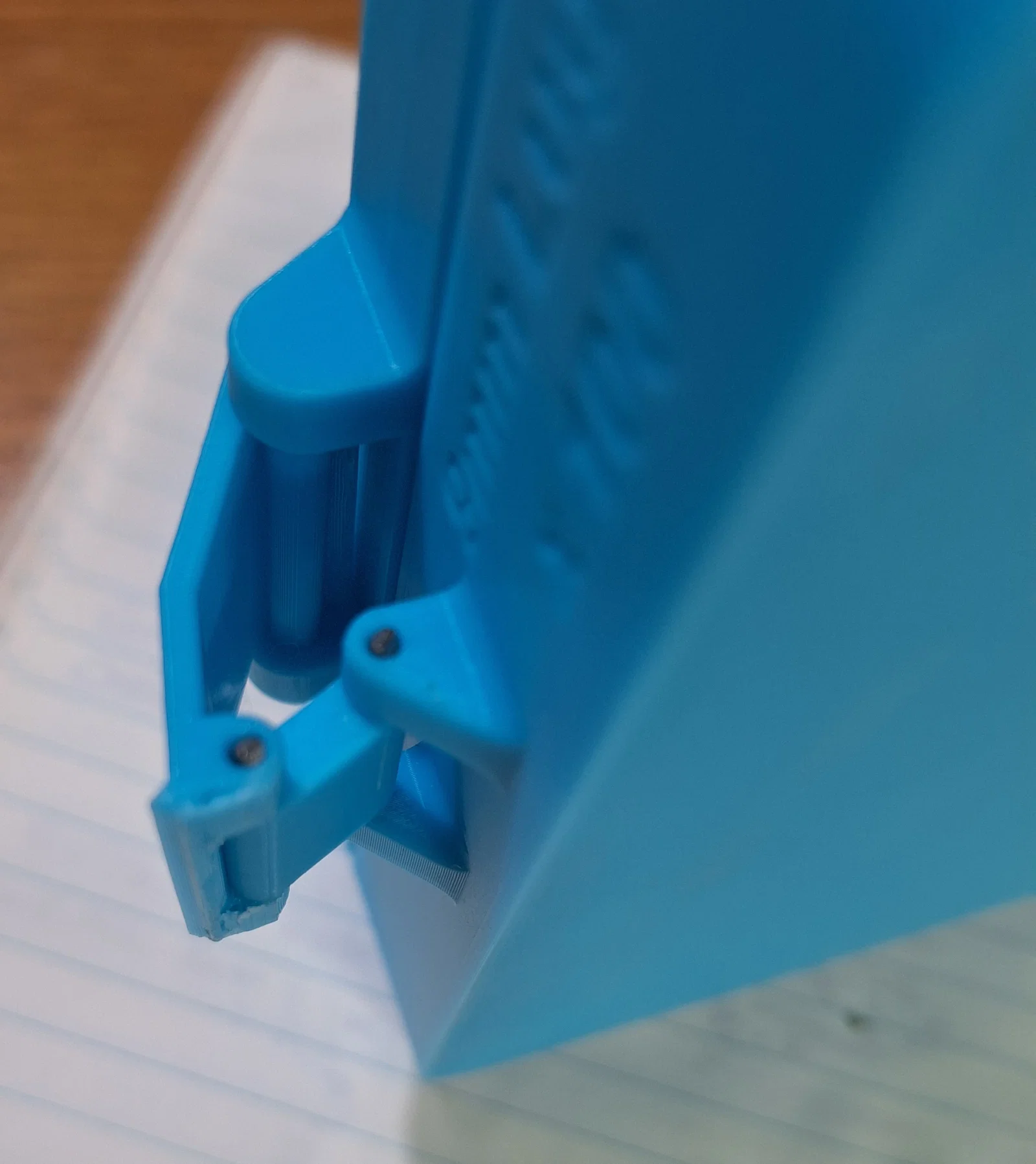

Lò xo dài 18mm x đường kính 7mm, bề dày sợi (section thickness) 0.5mm. Các chốt trục (shafts) cho cụm lẫy khóa (latch assembly) dùng đinh hoàn thiện (finish nails) 1.6mm (1/16" x dài 1-1/2"), bạn sẽ phải cắt (clip) lại cho đúng chiều dài.

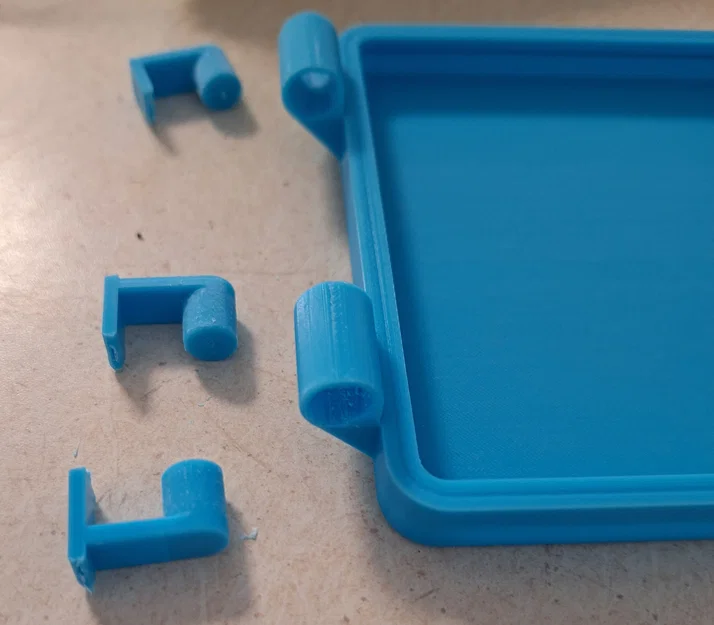

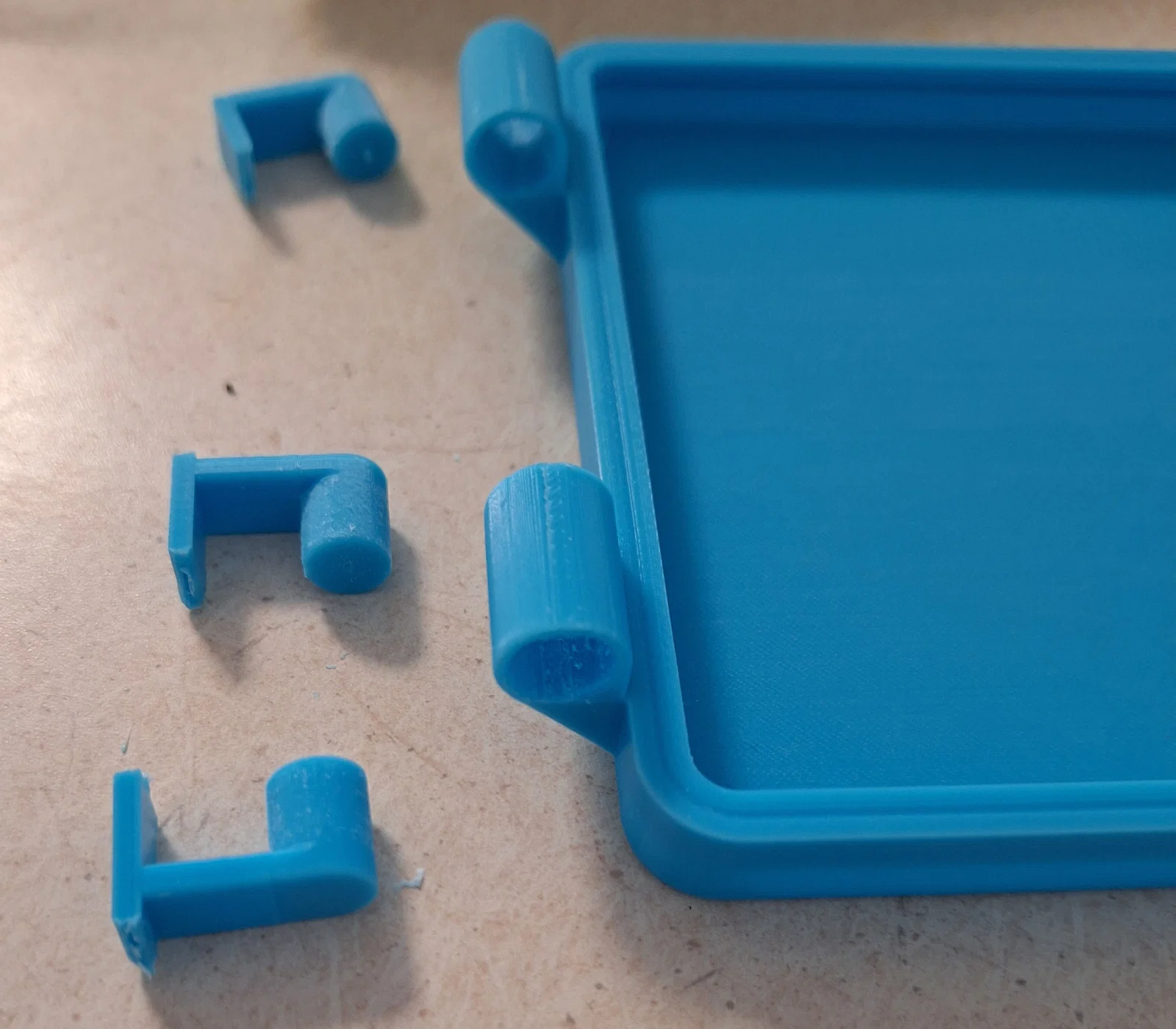

Lắp bản lề sẽ cần chút kiên nhẫn, nhưng nếu làm trên mặt phẳng thì các đoạn bản lề sẽ ăn khớp với nhau. Bạn có thể lắp sơ một bên, đưa một bên bản lề vào trước, rồi xoay cụm bản lề còn lại đã lắp sẵn vào vị trí và đẩy vào cho tới khi nó thẳng hàng.

Mình in các chi tiết bằng Bambu Labs X1E. Nắp và thân hộp khoảng 3 tiếng mỗi cái, còn insert khoảng 7 tiếng. Mình in riêng cụm lẫy khóa và bản lề vì chúng rất nhỏ; đôi khi chi tiết bị ngã trong lúc in, mình không muốn ảnh hưởng tới các bản in lớn.

Như mọi khi, cứ để lại bình luận—thích hay không thích—mình đều ghi nhận, vì mình sẵn sàng chỉnh để thiết kế tốt hơn nếu cần.

Chúc bắn vui, các bạn nhé.
