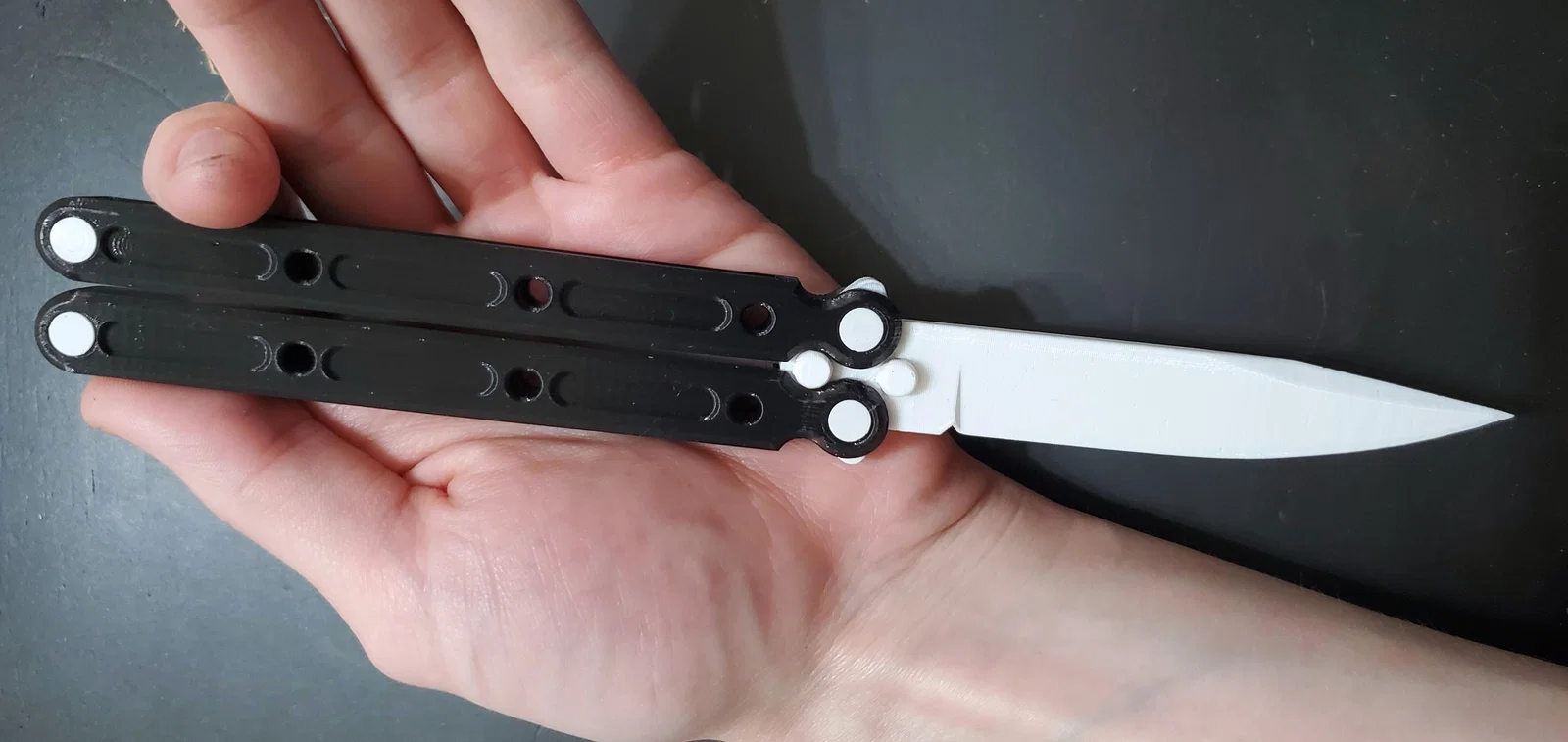

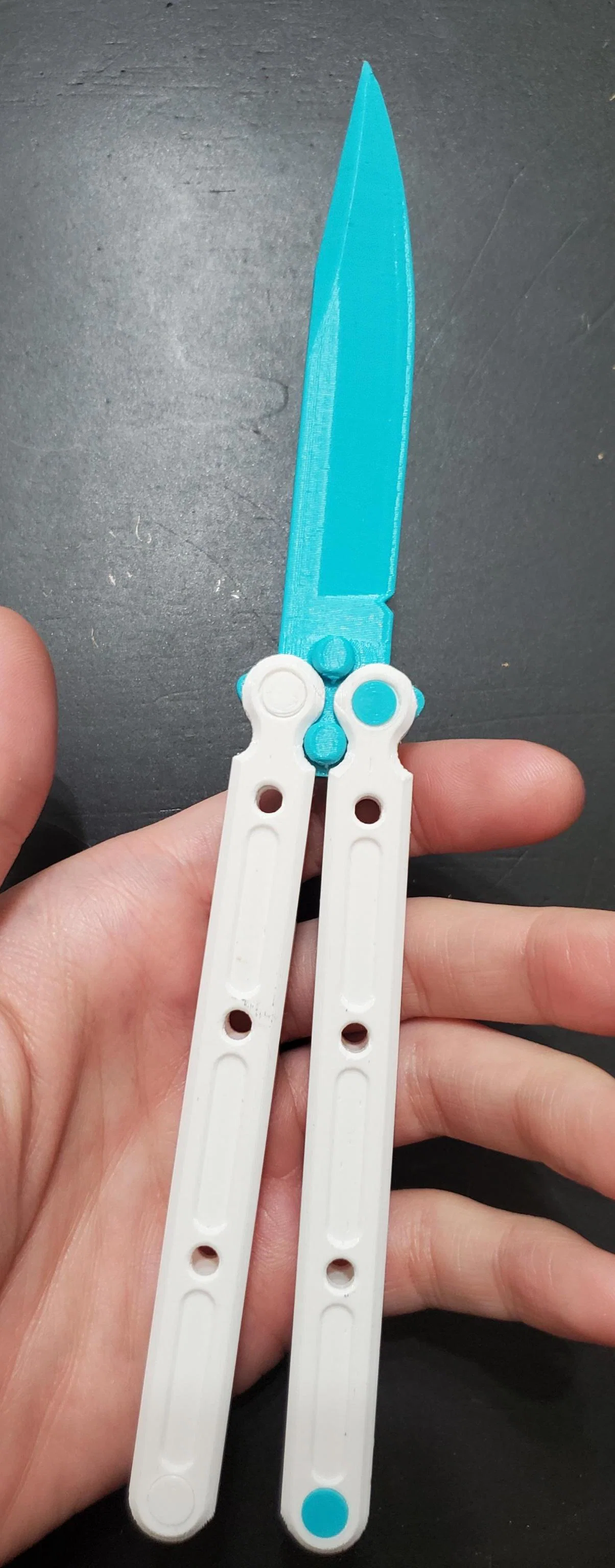

Dao bướm (Butterfly Knife / Balisong) in 3D – Lắp ráp đơn giản

Để ra kết quả đẹp nhất, dùng organic supports cho các phần bo tròn của tay cầm (đặt mặt phẳng úp xuống) và dùng snug supports cho lưỡi (dựng đầu nhọn hướng lên). Nếu cần, chà nhám hoặc giũa nhẹ bề mặt các lỗ và chốt ở vị trí lưỡi lắp vào tay cầm để thao tác đóng/mở mượt hơn. Muốn đầu mũi lưỡi sắc gọn, dùng dao lam cắt bỏ phần nhựa dư.

Mình rất thích thiết kế của Minicoin nên muốn chỉnh vài điểm:

• Siết dung sai (tolerances) lại một chút để giảm rung/lắc lưỡi theo chiều ngang.

• Thêm trọng lượng cho tay cầm để vung (swing) có đà hơn.

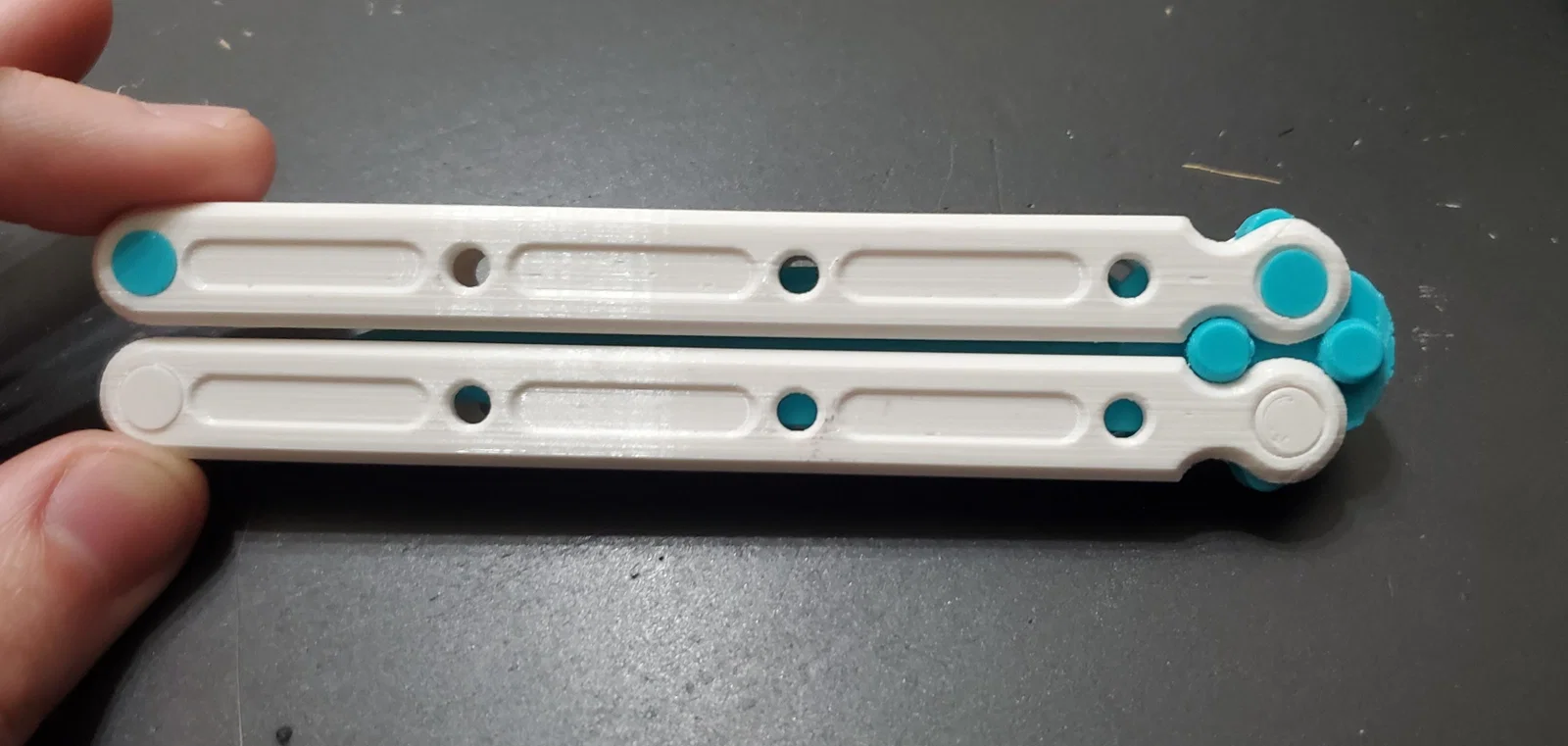

• Chỉnh kích thước để hai tay cầm có xu hướng không khép kín hoàn toàn, giúp hạn chế kẹp tay (giống loại thật).

• Đổi bề rộng các chốt (pins) để chúng khó tuột rời hơn… mình vẫn nhỏ một giọt keo 502 (super glue) để cố định, chắc cũng không bắt buộc. Ấn mạnh tay để chốt vào hết hành trình. Dung sai đang khá chặt, tùy máy in của bạn có thể cần thu nhỏ cái chốt bên trong một chút.

• Thêm lỗ ở phần đáy tay cầm để gắn thêm hai chốt cho đẹp/chi tiết hơn.
