Mô tả

Cập nhật 24.04.24: móc sâu hơn, bản slim giờ được khuyến nghị làm mặc định

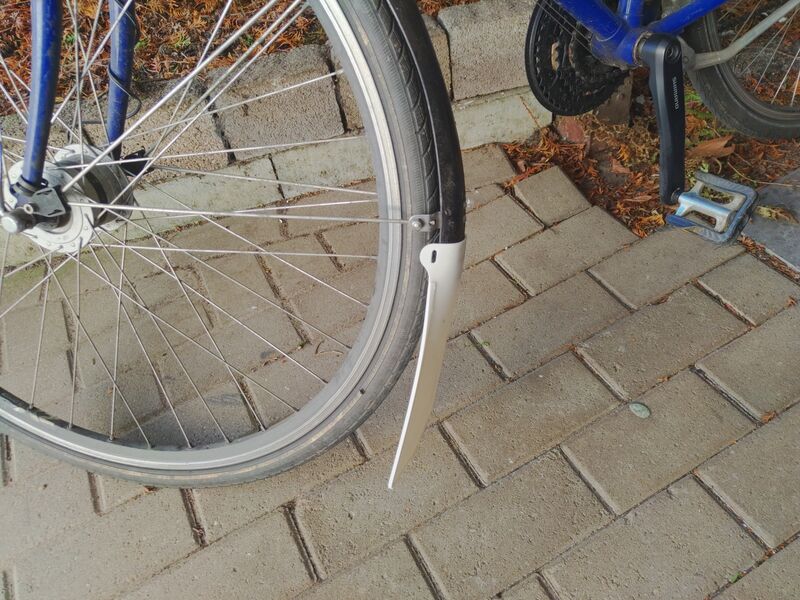

Một splash guard giúp kéo dài phần mudguard (chắn bùn) của xe đạp. Nó có thể giảm đáng kể việc bùn đất bắn làm dơ khu vực bottom bracket và các phần của drivetrain. Không cần dụng cụ hay chỉnh sửa gì trên xe. Có 2 phiên bản: regular và slim.
Có 3 phần:

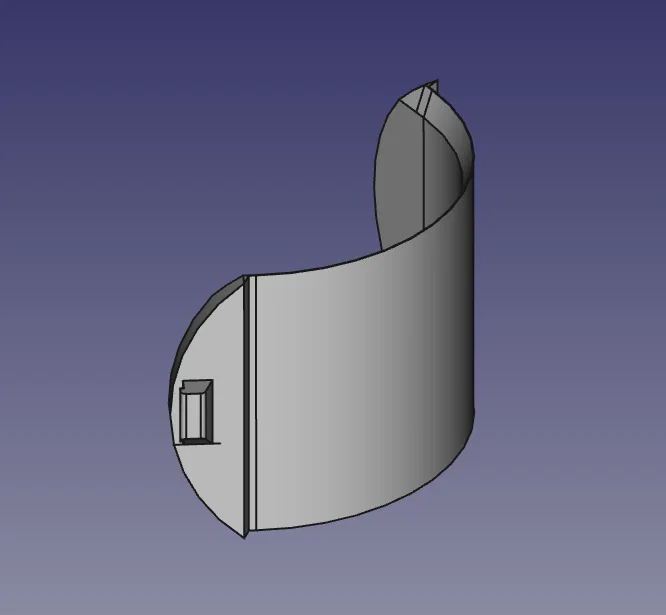

  • Một cái clip gắn ở mặt trong của mudguard, nên in bằng ASA hoặc PET-G.

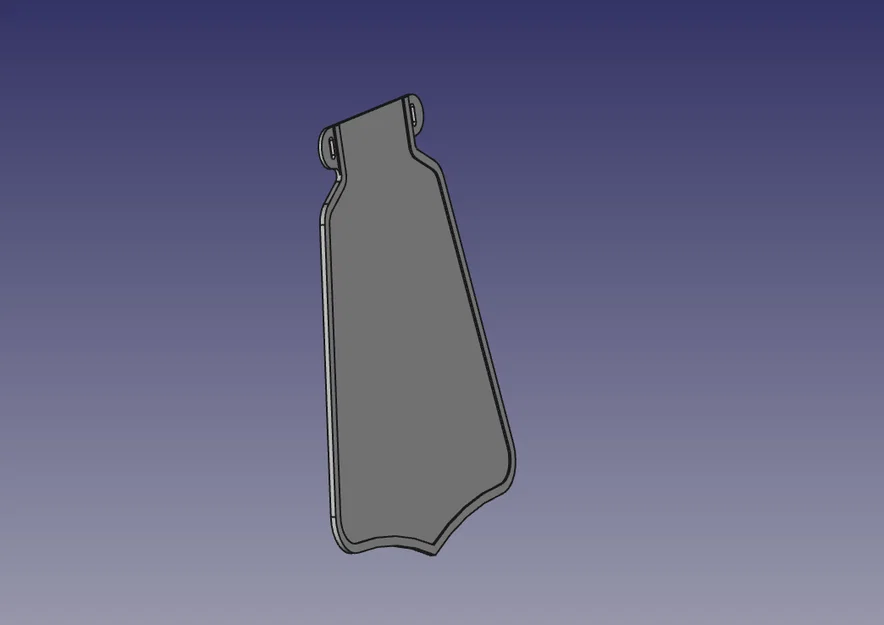

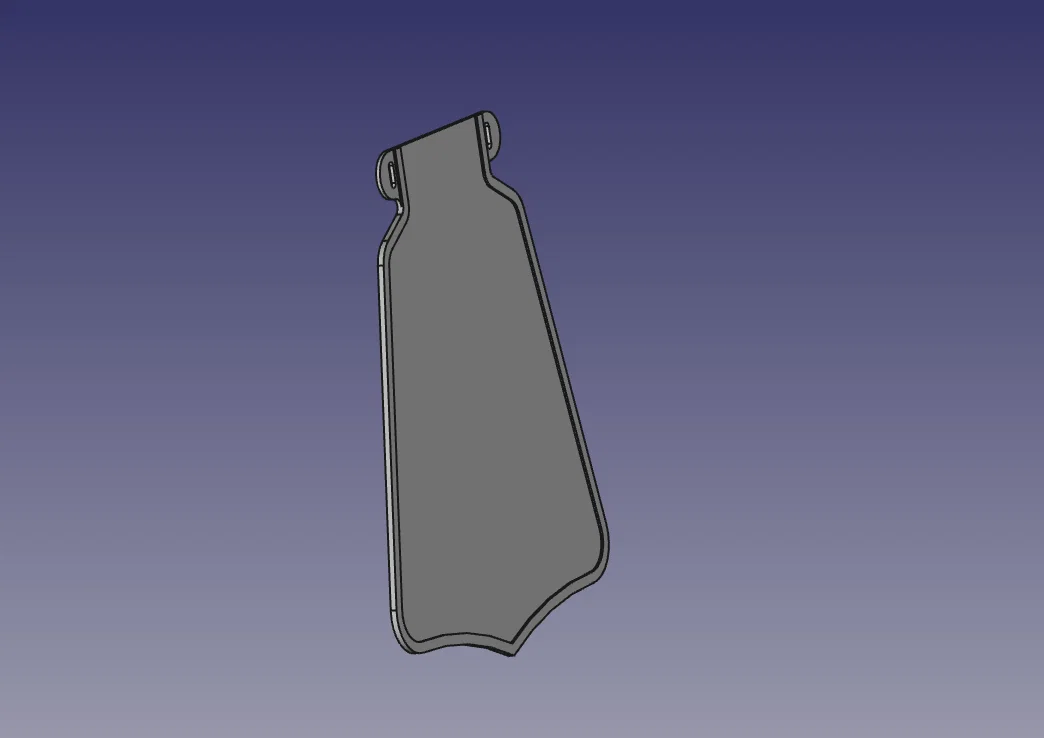

  • Phần splash guard được cố định bằng các móc của clip, in bằng vật liệu dẻo (flexible material).
  • File test của splash guard để kiểm tra kích thước có đúng không mà không cần in cả cái splash guard.

Chuẩn bị

Có 2 mẫu cho SKS Bluemels bề rộng 58mm và 40mm cho bản regular, và 3 mẫu cho bản slim. Để chỉnh theo mudguard của bạn, tải Freecad và đo chiều cao, chiều rộng và độ dày:

Trong Freecad, mở spreadsheet và chỉnh các tham số màu đỏ:

Chuyển sang workbench Mesh design (View -> Workbench -> Mesh Design):

Chọn 3 refined shape copies rồi bấm “create mesh from shape”. Mỗi lần bạn thay đổi kích thước thì mesh đều phải rebuild lại.

Các thiết lập sau có vẻ cho độ chi tiết đủ dùng mà kích thước Mesh không quá lớn:

Giờ bạn có thể export từng mesh ra file STL:

Bạn có thể in splash_test để kiểm tra kích thước có đúng không mà không cần in cả cái splash guard.

Bạn có thể chỉnh độ dày của splash cho các loại flexible filament có độ cứng khác nhau, và chỉnh splash stretch factor để ôm khít hơn. Trong trường hợp này, clip phải được re-mesh và in lại vì kích thước của nó phụ thuộc vào kích thước splash.


In ấn

Clip nên in bằng vật liệu chịu thời tiết như ASA, nhưng PET-G và PLA cũng ổn.
Splash guard in bằng TPU độ cứng 96 Shore A. Các loại flexible filament khác cũng có thể dùng được.
Có file g-code đính kèm, nhưng mình khuyến nghị tự slice. Bạn có thể dùng setting tiêu chuẩn cho từng loại filament, có thể tăng tốc cho filament dẻo lên chút. Với clip thì bạn có thể tăng infill lên 40%.

  • Layer height: 0.2mm
  • Không cần supports
  • Infill: clip: 40%, splash guard: 15%

Lắp đặt

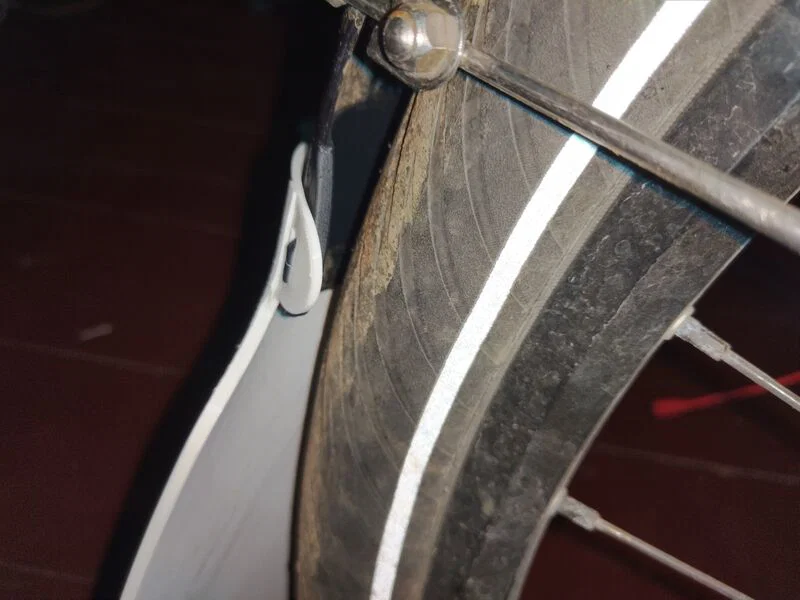

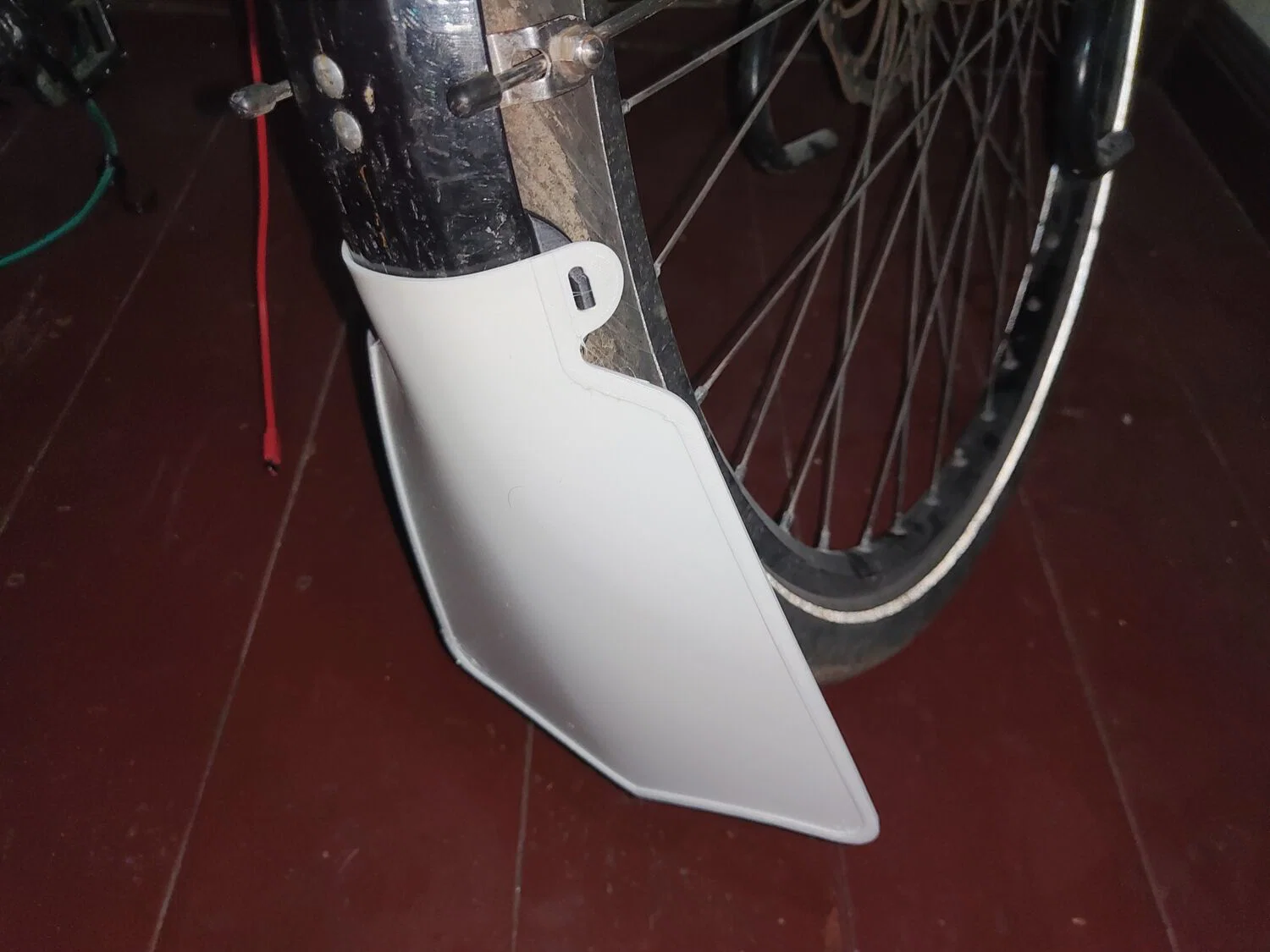

Đảm bảo mudguard của bạn được lắp với khoảng hở đủ so với lốp. Đặt clip vào giữa mudguard và lốp, cạnh sắc quay xuống dưới, canh sát vào phần đuôi của mudguard. Móc splashguard bằng các lỗ vào các móc của clip.
