3DClippy Generic Filament Cutter

Đây là một 3DClippy dạng “generic” có thể tùy biến để dùng cho hầu hết các máy in kiểu i3. Nó dùng một tay đòn cơ khí để đẩy lưỡi dao utility kích thước 9mm x 18mm cắt sợi filament. Tay đòn được kích hoạt bằng một chuyển động đơn giản qua lại hai bên của gantry… một bên sẽ cắt filament, bên còn lại sẽ đưa cơ cấu cắt về vị trí reset.

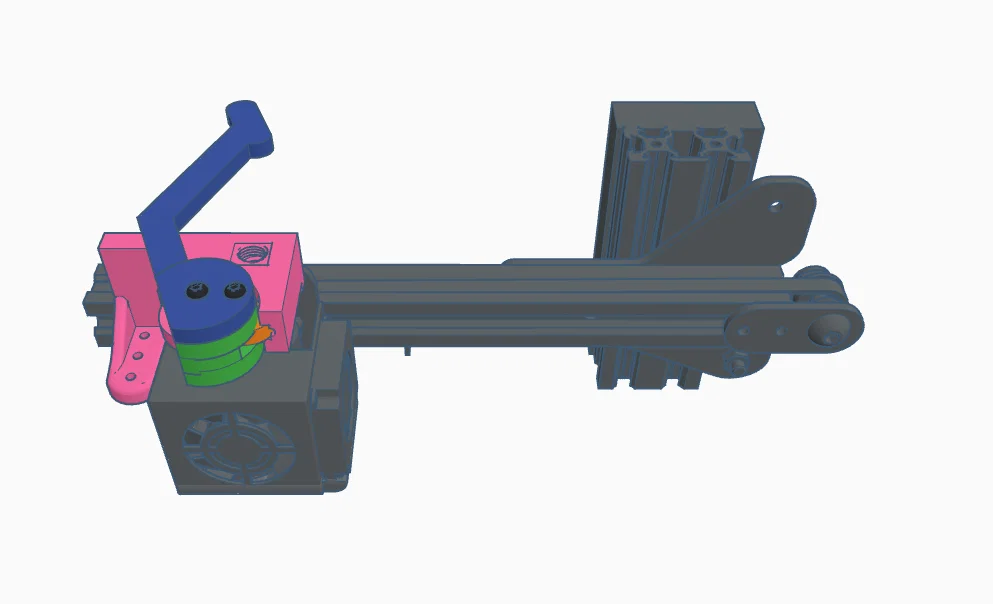

Bạn sẽ cần tự thiết kế một adapter plate rồi merge model này với adapter đó để gắn lên extruder đúng theo máy của bạn. Mình cũng có kèm một ví dụ lắp cutter trên máy Ender 3 để minh họa cách triển khai. Ngoài ra, trong file còn có sẵn một profile PrusaSlicer mẫu cho Ender 3, gồm Mode 3 Tool Change GCode và đoạn GCode dành cho cutter. Lưu ý: vì cơ cấu này là cơ khí, trên một số máy có thể gây mất bước (loss of steps); profile mẫu này cũng cho thấy cách bù lại, cũng như cách tăng motor torque để đảm bảo hoạt động hiệu quả.

Bạn sẽ cần 2 con ốc M4x20mm để ráp các phần lại với nhau. Dùng một giọt keo 502 (super glue) để cố định lưỡi dao trong ngàm giữ. Lưu ý lưỡi dao chỉ lắp đúng theo một chiều, nên hãy thử ráp (test fit) trước.

Chiều dài tay đòn và góc nó tì/ăn vào khung có thể chỉnh được để phù hợp với hình học (geometry) riêng của máy bạn.

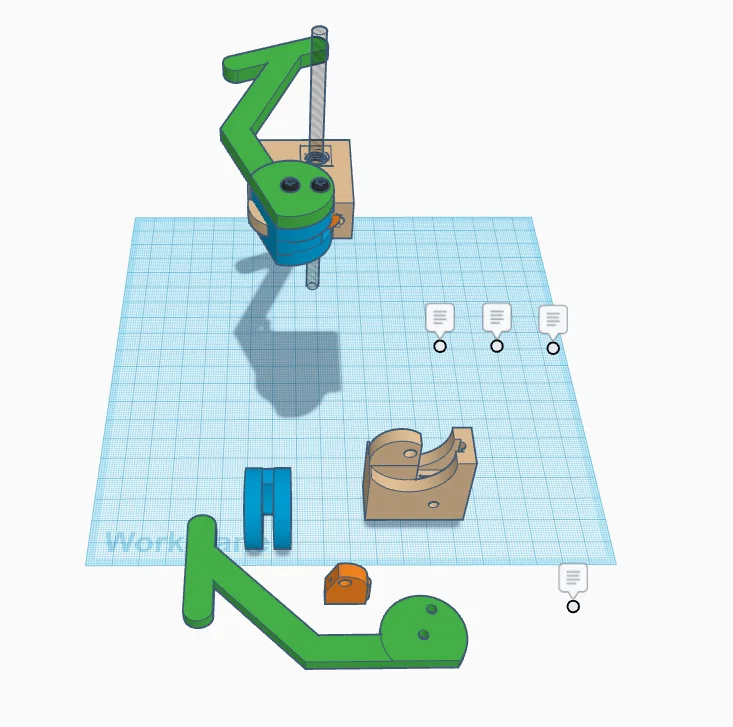

Đây là file gốc của bản 3DClippy generic trên Tinkercad: https://www.tinkercad.com/things/hqUyWrqVXTK-generic-3dclippy

Đây là các file mẫu cho Ender 3: https://www.tinkercad.com/things/0z661JBy7A8-3dclippyender3
