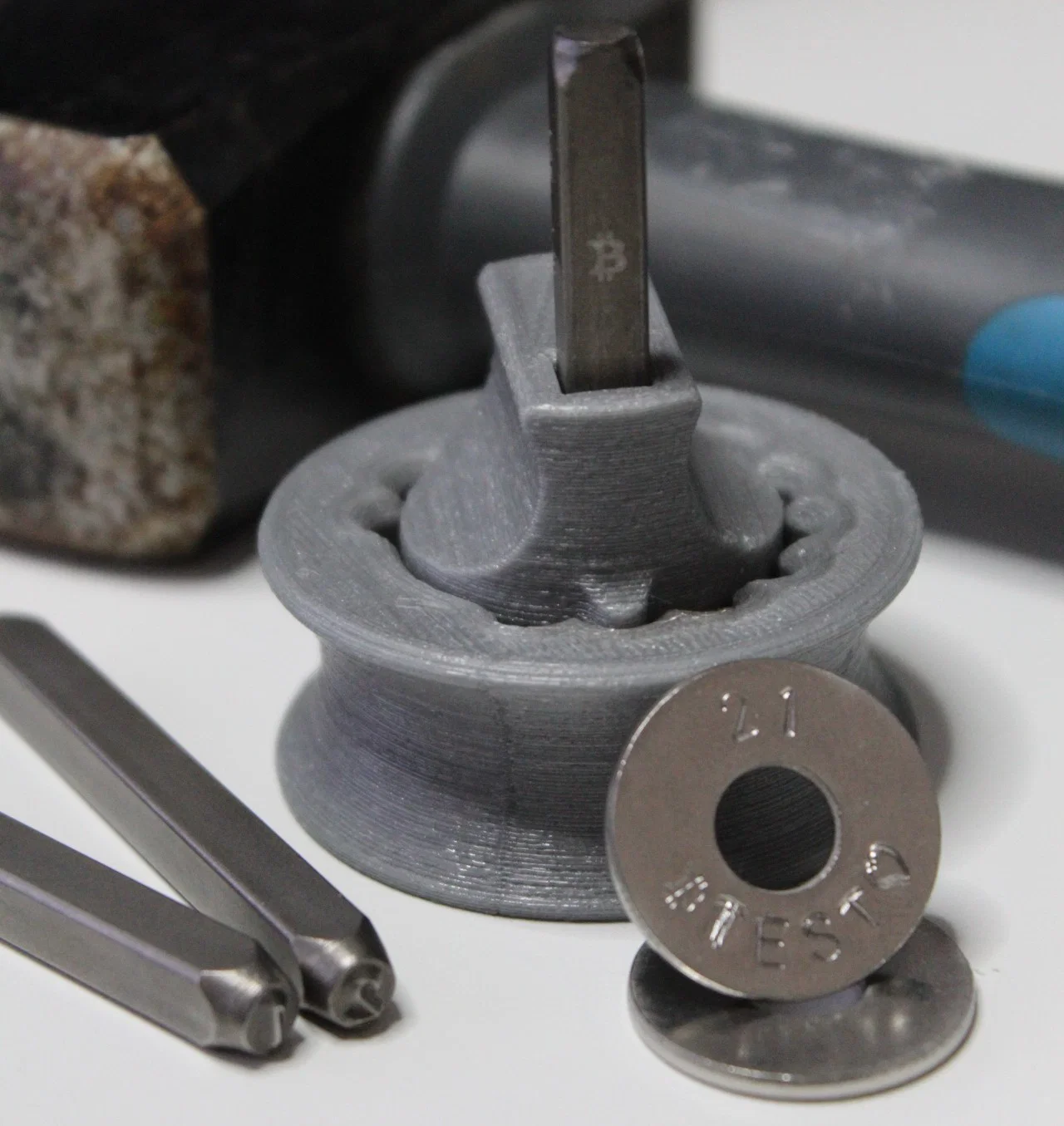

Đồ gá dập washer tham số (Parametric Washer Stamping Jig)

Mẫu này lấy tinh thần của các loại stamping jig trước đó như của Blockmit's, nhưng được cải tiến và làm cho cực kỳ dễ 3D print:

• một cái notch nhỏ trên mỗi chi tiết tạo chỗ để đặt seam. Nhớ chỉnh trong slicer mục “Z Seam Alignment” thành “Sharpest Corner”. Cách này đảm bảo seam không làm cấn, khiến các phần không ráp khít với nhau
• phần đáy được vát (chamfer) để giảm ảnh hưởng của elephant's foot
• phần giữa của jig được làm dài và cứng cáp hơn, giúp metal stamp được đỡ tốt hơn và khó bị nghiêng
• phần ngoài có thể cầm chắc và an toàn nhờ bo góc lớn (big fillet)

File STL được upload thiết kế cho washer ISO 7093 M8 và bộ punch stamp vuông 6 mm. Nếu bạn cần loại khác, bạn có thể chỉnh model thông qua các biến (variables) trong onshape.

Note: Bạn cần một tài khoản miễn phí để làm việc này.
