Bộ Part Dragon Burner V8 cho Rook

Những chi tiết này dùng để gắn/đổi Dragon Burner qua Rook MK1.

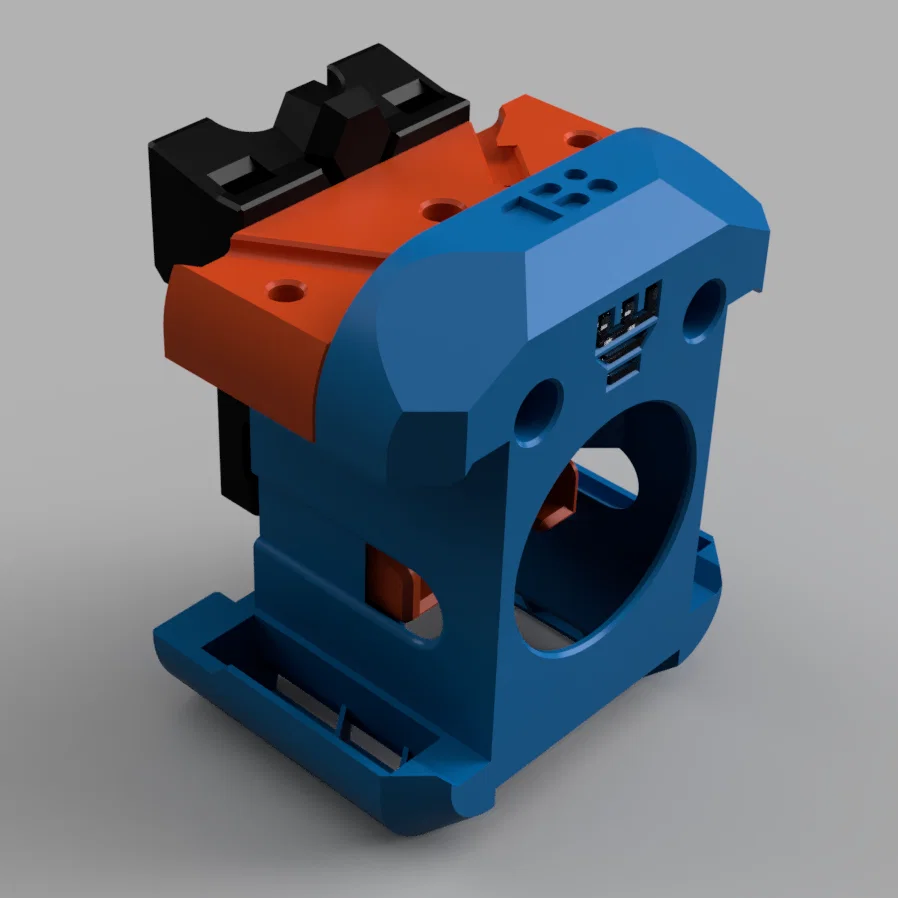

Bộ part được thiết kế riêng cho Fabreeko's Rook MK1 kit, bộ kit này dùng hotend Trianglelab CHC CR-10. Trong này có các mẫu sau:

• Cowl có logo Rook (có bản “cat” và đầy đủ các biến thể probe)
• Ngàm/mount hotend cho Trianglelab CHC CR-10
• Mount X-carriage

Với mod này bạn sẽ mất một ít không gian in (khoảng 5mm mỗi bên). Mình đang làm thêm vài chỉnh sửa để cải thiện phần này, khi nào có sẽ link ở đây.

Lắp ráp thì làm theo đúng quy trình như các build Dragon Burner khác.

Ghi chú về X-carriage

Phần x-carriage được thiết kế với 2 mục tiêu cụ thể:

• Đáp ứng spec của Gates về số răng và bán kính tối thiểu tại từng điểm mount dây đai.
• Khóa dây đai cố định mà không cần dùng dây rút (zip-ties) hay kẹp (clamps).

Lúc căng dây đai (tensioning), có thể bạn sẽ thấy tiện hơn nếu tạm giữ dây bằng twist ties, băng keo, hoặc cách nào đó. Tuy nhiên, khi hotend đã được gắn lên carriage thì nó sẽ tự kẹp dây đai vào đúng vị trí.

Thiết kế này với mình chạy ổn, nhưng nếu bạn gặp vấn đề gì thì cứ để lại bình luận nha. Mình cũng có vài ý tưởng cho thiết kế thay thế nếu cái này làm người khác khó sử dụng.

Cập nhật

2024-04-24: Thêm phiên bản x-carriage mới có brace liền (integral brace) để tăng độ cứng/vững (ghi nhận gợi ý từ Cova trên Rolohaun Discord)

Hướng dẫn in

In các part theo đúng hướng (orientation) như trong file STL. Riêng mount x-carriage có support được dựng sẵn trong model (modeled-in supports) và cần gỡ bỏ: phần lục giác ở phía trên mặt trước, và phần nằm phía trước các ngàm belt mount ở hai bên.

Khuyến nghị in bằng ABS/ASA, còn nếu thích “chơi mạnh” thì có thể thử PC blend.

(Sao chép từ Voron Documentation)

• Layer height: 0.2mm
• Extrusion width: 0.4mm, forced
• Infill percentage: 40%
• Infill type: grid, gyroid, honeycomb, triangle, hoặc cubic
• Wall count: 4
• Solid top/bottom layers: 5
• Supports: NONE
