Fidget Switch (Switch bấm clicky để nghịch)

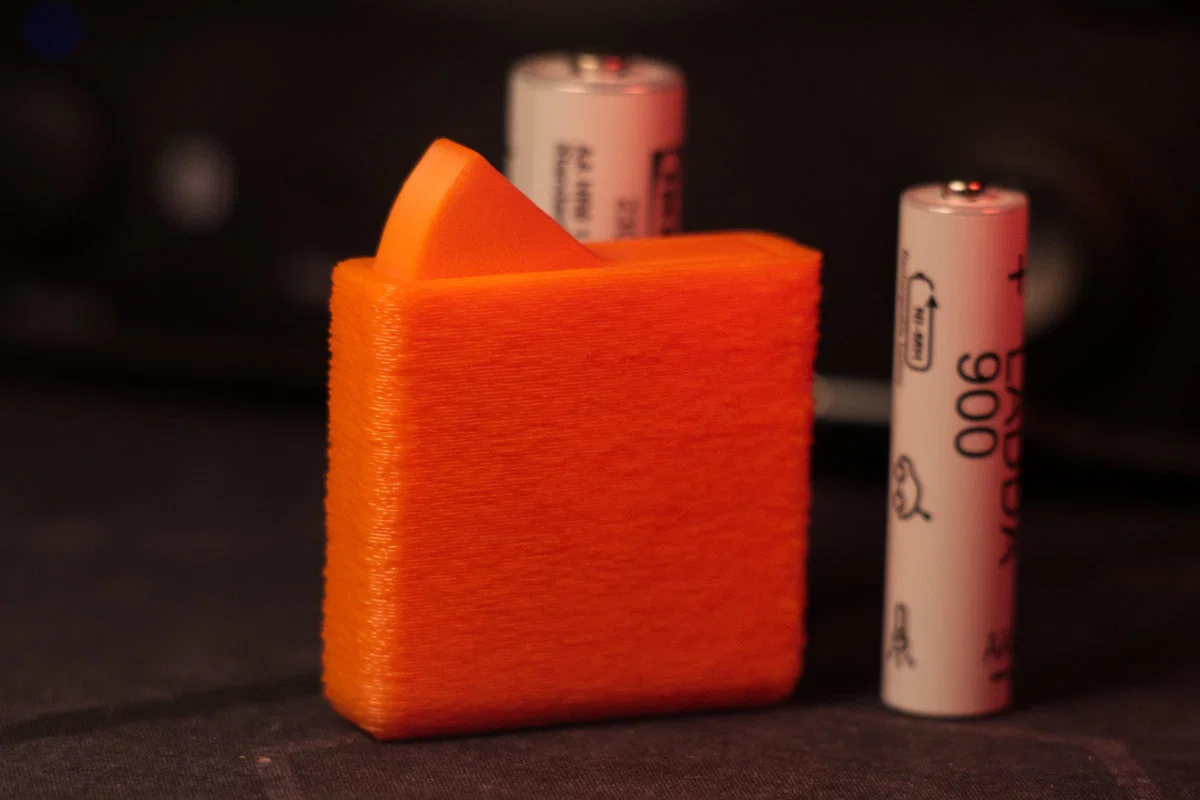

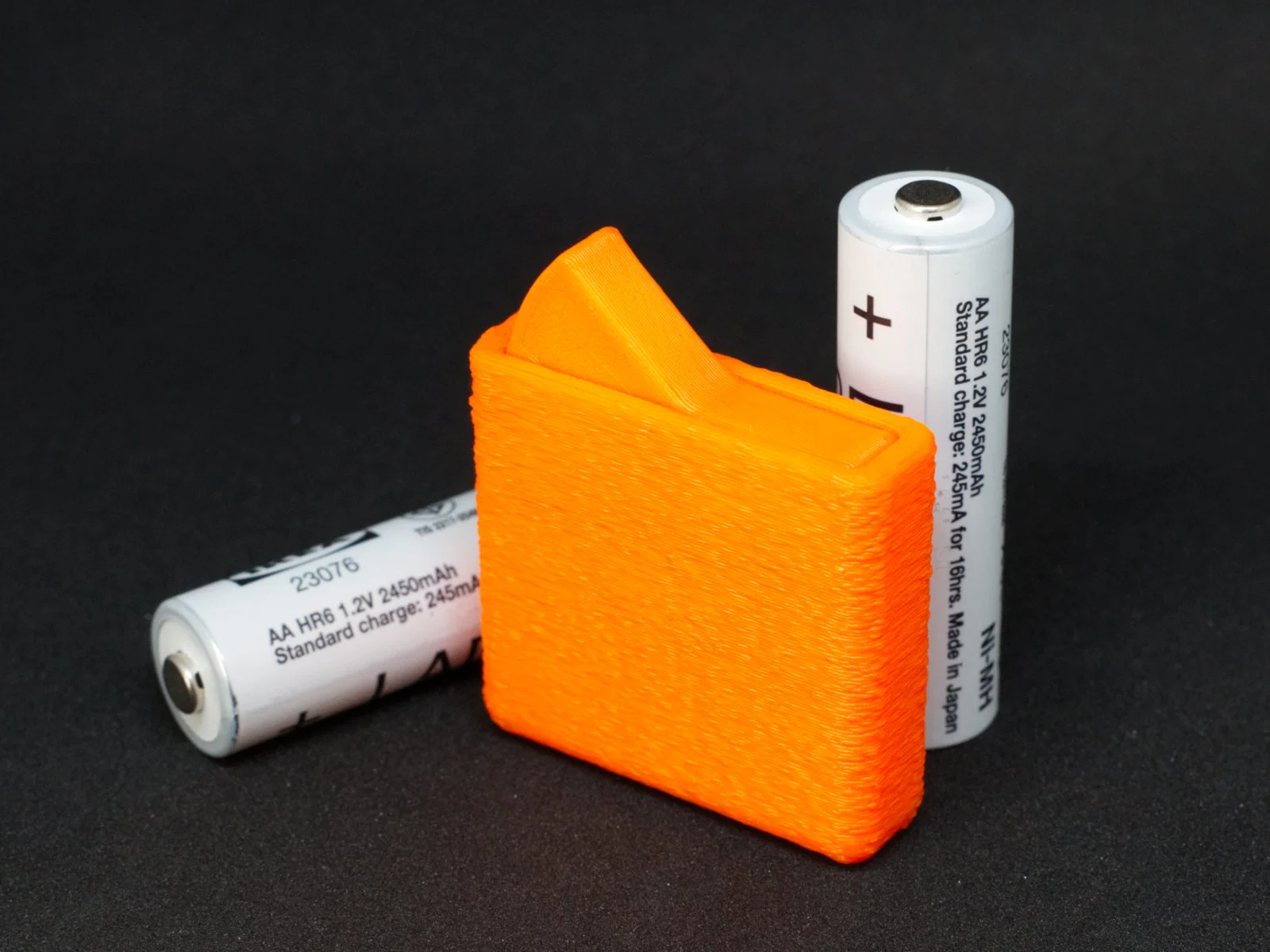

Chỉ là một cái switch nhỏ xíu để bấm nghịch cho vui, có tiếng “click” đã tai và cảm giác phản hồi sướng tay. Gần như không có vị trí lưng chừng: cho tới khi nó gài (latch) ở tận cuối hành trình sang trạng thái còn lại, nó sẽ luôn cố trả về trạng thái trước đó. Pin AAA và AA để so kích thước.

CẢNH BÁO: Hơi ồn đó. Dân xài mechanical keyboard thì chắc sẽ khoái.

Trước Khi In

LƯU Ý: Có thể sẽ gặp chút vấn đề bám bàn vì chi tiết khá nhỏ, nhưng mình in trên Ender 3 với bed zin thì không sao. Dùng brim là ổn.

• Đặt phần vỏ (case) nằm nghiêng theo phía có khoang rỗng ("top", thường file đã xoay sẵn), vì nếu in ngửa lên sẽ bị overhang xấu. Nếu bạn bị vấn đề bám bàn thì mình có thể làm một phiên bản khác. In kiểu này cầm trên tay cũng dễ chịu hơn.
• Các phần còn lại đặt theo bất kỳ mặt phẳng nào của chúng.
• Nhớ chỉnh vị trí seam để không cấn vào cơ cấu:

• Mình dùng layer height 0.3mm (lớp đầu 0.2), 3 perimeters (0.45 mm), không infill và 5 lớp top/bottom. Không cần supports.
• Mình dùng fuzzy skin ở mặt ngoài của case để tăng độ bám tay. Các phần còn lại cần mượt nhất có thể.

Hậu Xử Lý

Chỉ cần kiểm tra các mặt tiếp xúc có mượt không, khe hở (clearance) đủ chưa, và gỡ brim nếu có dùng.

Lắp Ráp

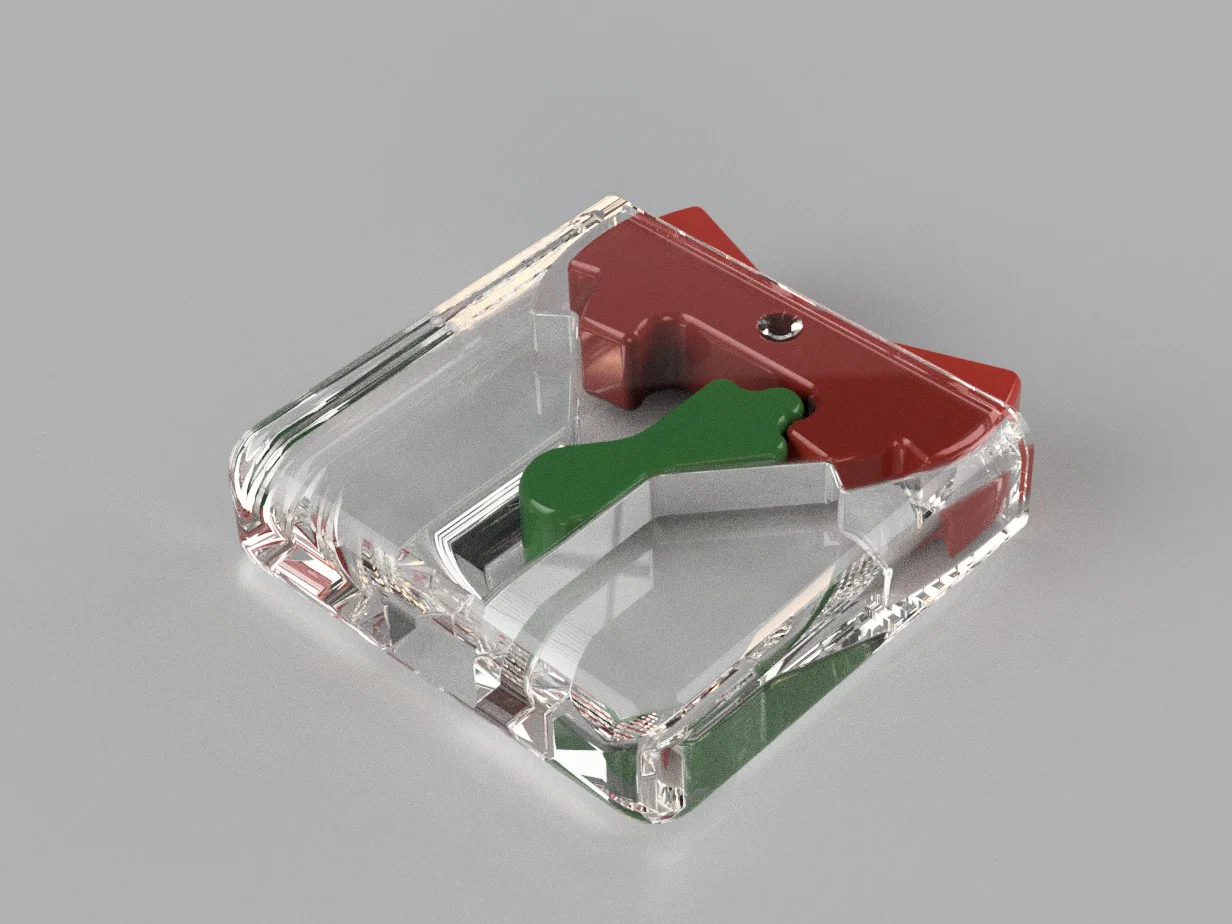

Ngoài các phần đã in, bạn cần thêm 1 cái lò xo cuộn (coil spring) kích thước 12x7mm. Mình mua trong hộp set coil springs. Lò xo nào vừa là được. Mình cũng có thể làm phiên bản dùng “pen spring” (lò xo bút).

• Kiểm tra thử mọi thứ có trượt/di chuyển ổn không và latch có vào được bên trong mà không bị cấn. Vì lắp xong rồi tháo ra lại rất khó.
• Bỏ lò xo vào trong case. Nó sẽ tự rơi vào đúng cái khoang.
• Lắp phần “finger” vào, đưa đầu tròn vào trước. Bạn có thể bôi trơn nhẹ ở mặt sẽ tiếp xúc với latch.
• Kiểm tra clearance lại lần nữa.
• Ấn latch vào. Sẽ cần dùng lực một chút. Lắp xong thì nó không nên bị rớt ra.

Tương Lai

Mình dự định làm thêm phiên bản dùng lò xo in (printed spring) hoặc dây thun. Nếu bạn muốn bản nào thì cho mình biết để mình làm nhé :)
