Đầu nối tham số cho ống DN20 20mm / Leerrohrverbinder DN16 DN25 DN32 DN40
Đầu nối 2 ống luồn dây rỗng đường kính ngoài 20 mm. Thiết kế chamfer in không cần support, có gờ chặn chống trượt vào quá sâu. Có file OpenSCAD để chỉnh tham số và scale cho DN16/DN25/DN32/DN40.
Mô tả

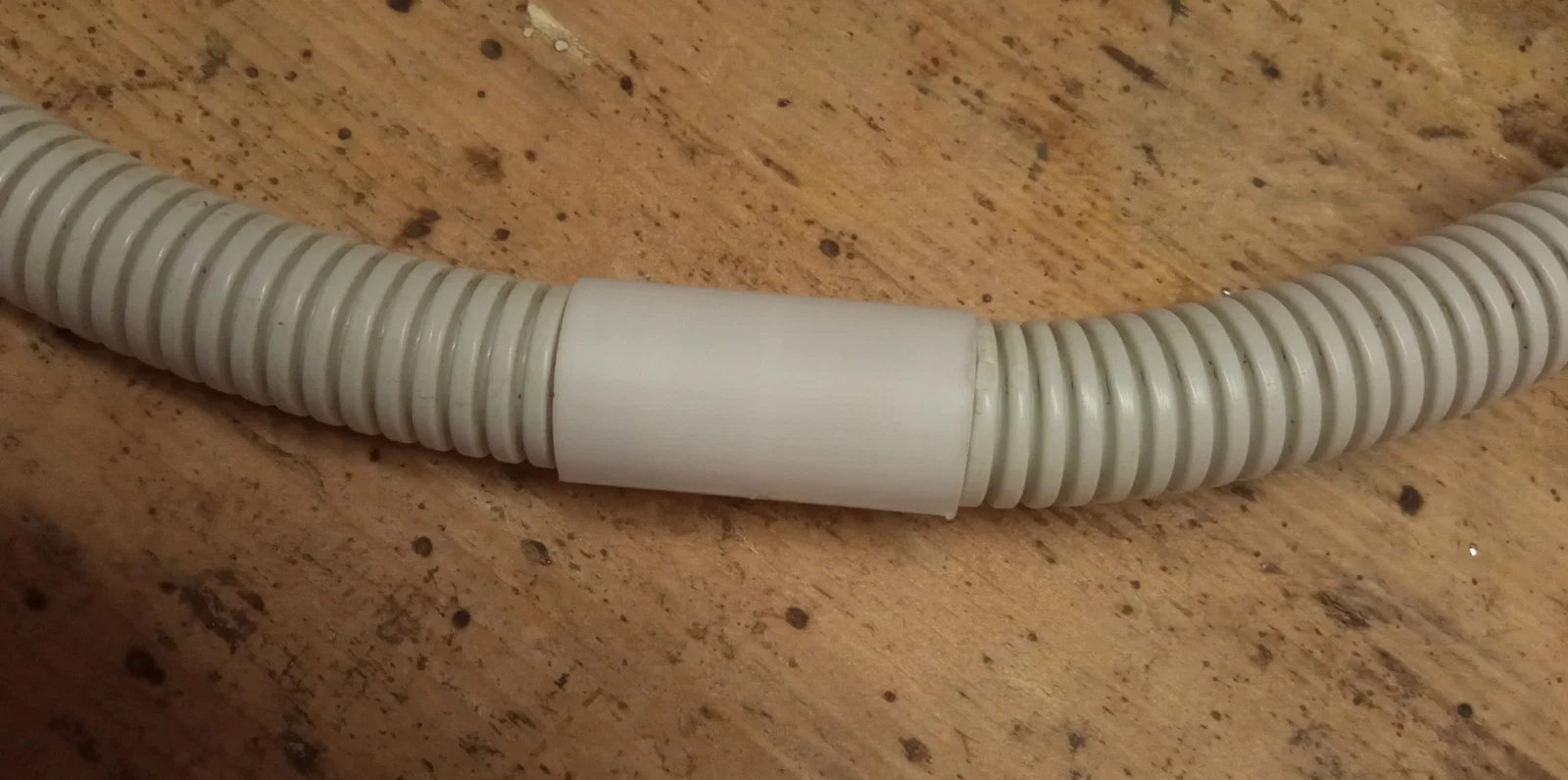

Dùng để nối hai ống luồn dây rỗng (empty conduit) có đường kính ngoài 20 mm.
In không cần support. Nhớ thêm brim để bám bàn in tốt hơn.
Bên trong có gờ chặn (stop lip) – thiết kế vát chamfer thân thiện với overhang để in không cần support – giúp ngăn một bên ống bị trượt vào quá sâu.
Có thể scale để dùng cho đường kính khác. Nếu lắp vào ống của bạn bị chặt hoặc lỏng, thử scale theo bước 0.5 mm. Đường kính trong hiện tại là 20.5 mm, độ dày thành là 1.2 mm.
Mình có đính kèm file nguồn OpenSCAD để bạn tự chỉnh cho các đường kính, chiều cao hoặc độ dày thành khác, ví dụ DN16 DN25 DN32 DN40 ....
