Đầu Nối Ống Xả K1C (K1C Exhaust Duct Fittings)

ĐẦU NỐI (END FITTINGS)

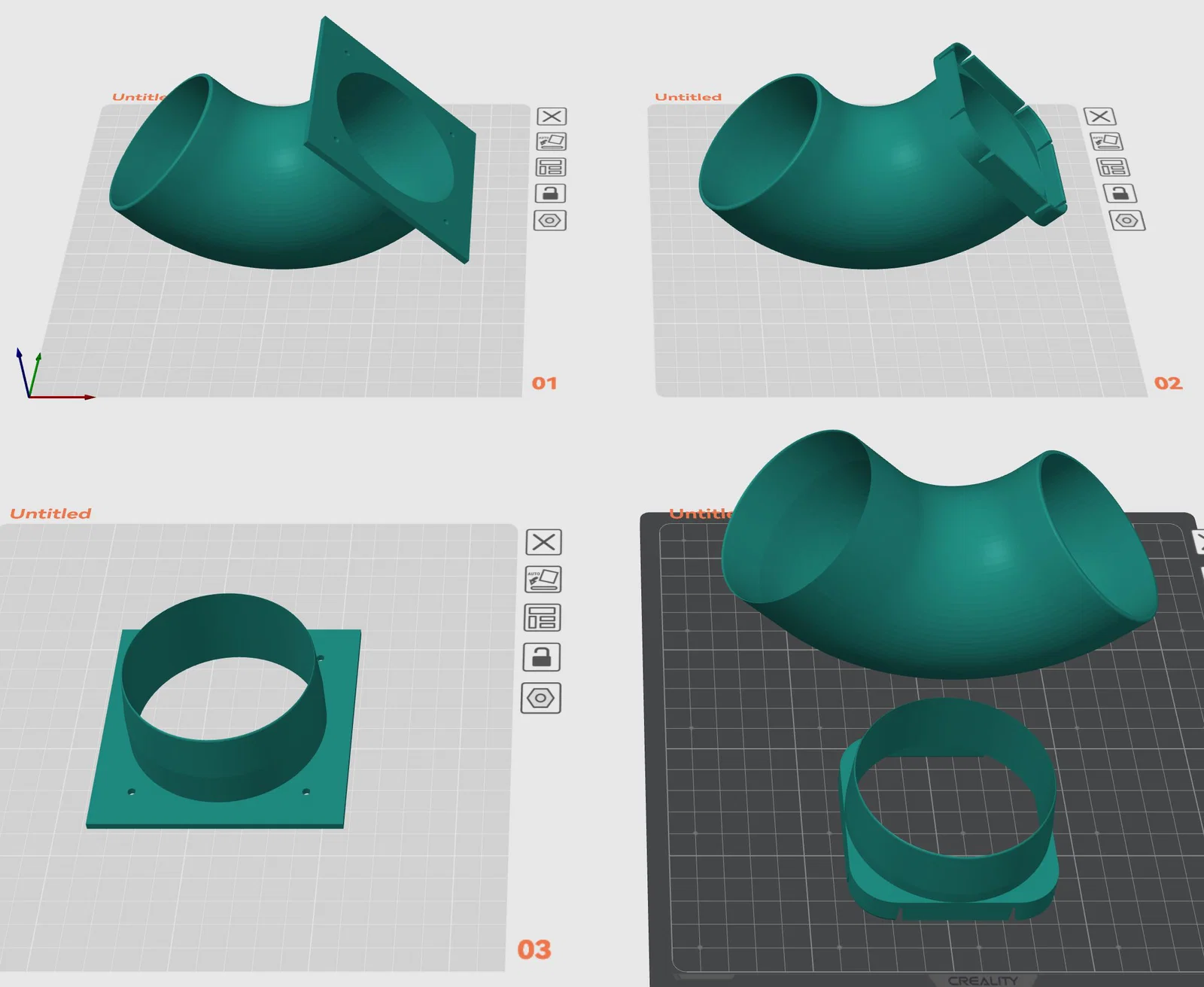

Bộ model này gồm 5 file chi tiết cho nhiều tình huống khác nhau để dẫn khí xả của Creality K1/K1C ra ngoài. Nó đặc biệt hữu ích khi in các loại filament có mùi/khói nhiều như ASA hoặc ABS — vì cái “filter” carbon OEM đi kèm K1C (kiểu nạp nửa vời) thật sự không giúp được bao nhiêu.

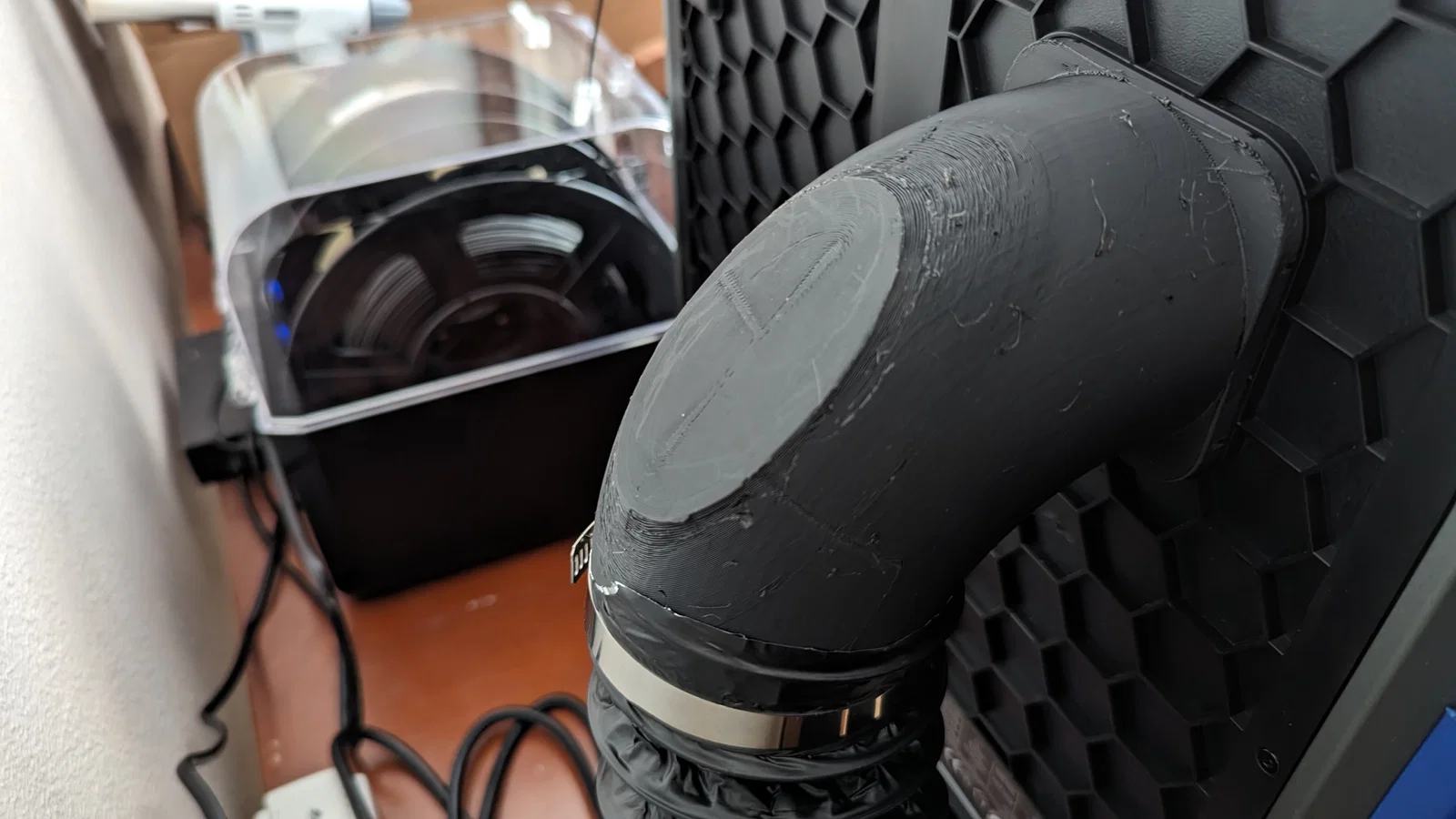

1 - Một đầu nối góc 90° dạng press-fit vào phía sau K1C để thay cho hộp lọc carbon zin. Đầu nối này nhận ống coil hose đường kính 3 inch để dẫn khói/mùi ra cửa sổ.

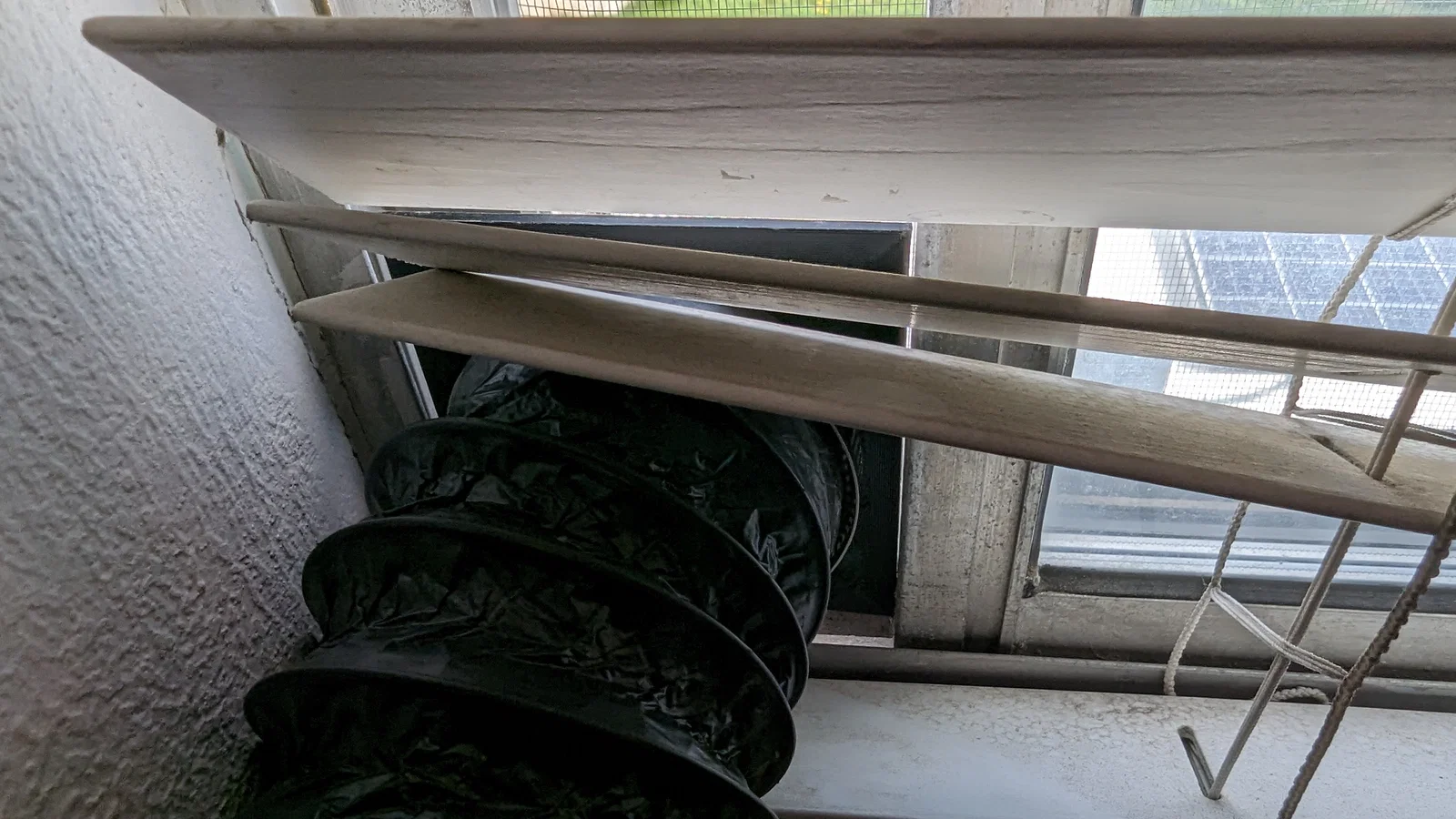

2 - Một đầu nối góc 90° có thể lắp vào cửa sổ trượt. Chèn thêm một miếng ván ép mỏng hoặc tấm coroplast ở phía trên và/hoặc dưới để cửa sổ “đóng” được, mà K1C vẫn xả ra ngoài qua khe cửa.

3 - Có thêm một đầu nối thẳng dạng press-fit vào phía sau K1C để gắn ống 3" trong trường hợp cách đi ống thẳng hợp lý hơn.

4 - Tương tự, một đầu nối thẳng cho phía đầu cửa sổ của ống, khi dùng kiểu đó tiện hơn.

5 - Và khi bạn muốn xoay góc 90° để ống đi ra theo một góc lạ (ví dụ: chúc xuống và lệch phải), bạn có thể ép phần “corner duct only” vào phần thẳng Back hoặc Window để ra đúng góc theo setup của bạn.

ỐNG XẢ (EXHAUST HOSE)

Mình dùng cái exhaust hose này kèm với các đầu nối ở trên. https://www.amazon.com/dp/B07QK6FVNX

Ống trong link có chất lượng ổn: lớp trong bằng foil, lớp ngoài dạng rubberized, kèm dây kim loại xoắn để giữ form. Nó đi kèm 2 hose clamp, dùng rất hợp với các duct này để siết cố định hai đầu ống vào máy và cửa sổ (hoặc tường). Mình chọn bản 3"x16'. Bản 3"x8' chắc cũng đủ, nhưng bản 16' dễ đi dây hơn và chỉ mắc hơn $3.

GHI CHÚ IN (PRINTING NOTES)

Mình in bằng PETG. PETG chịu nhiệt tốt hơn PLA một chút, và cũng dẻo hơn nên press-fit vào lưng K1C dễ và kín hơn.

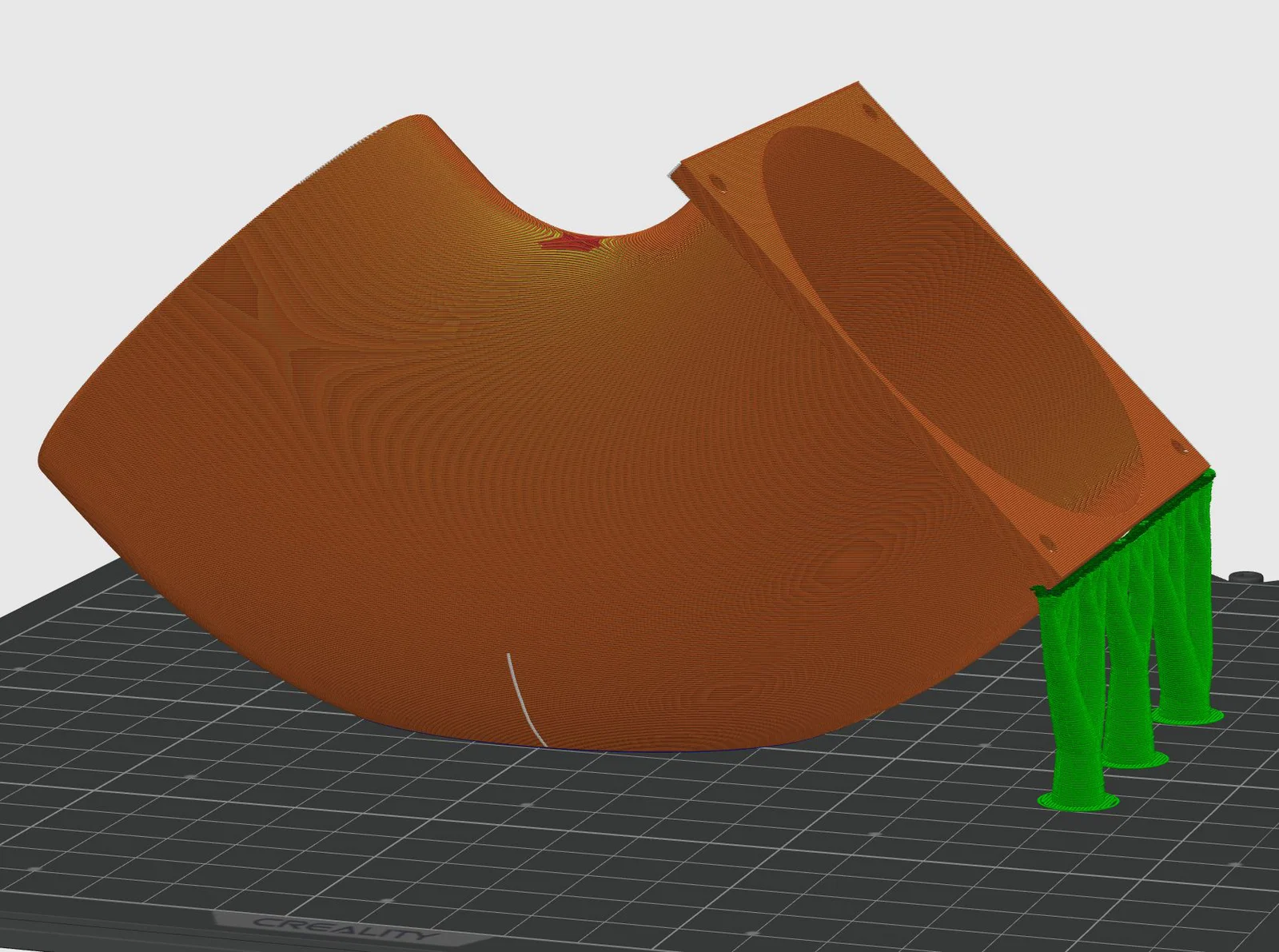

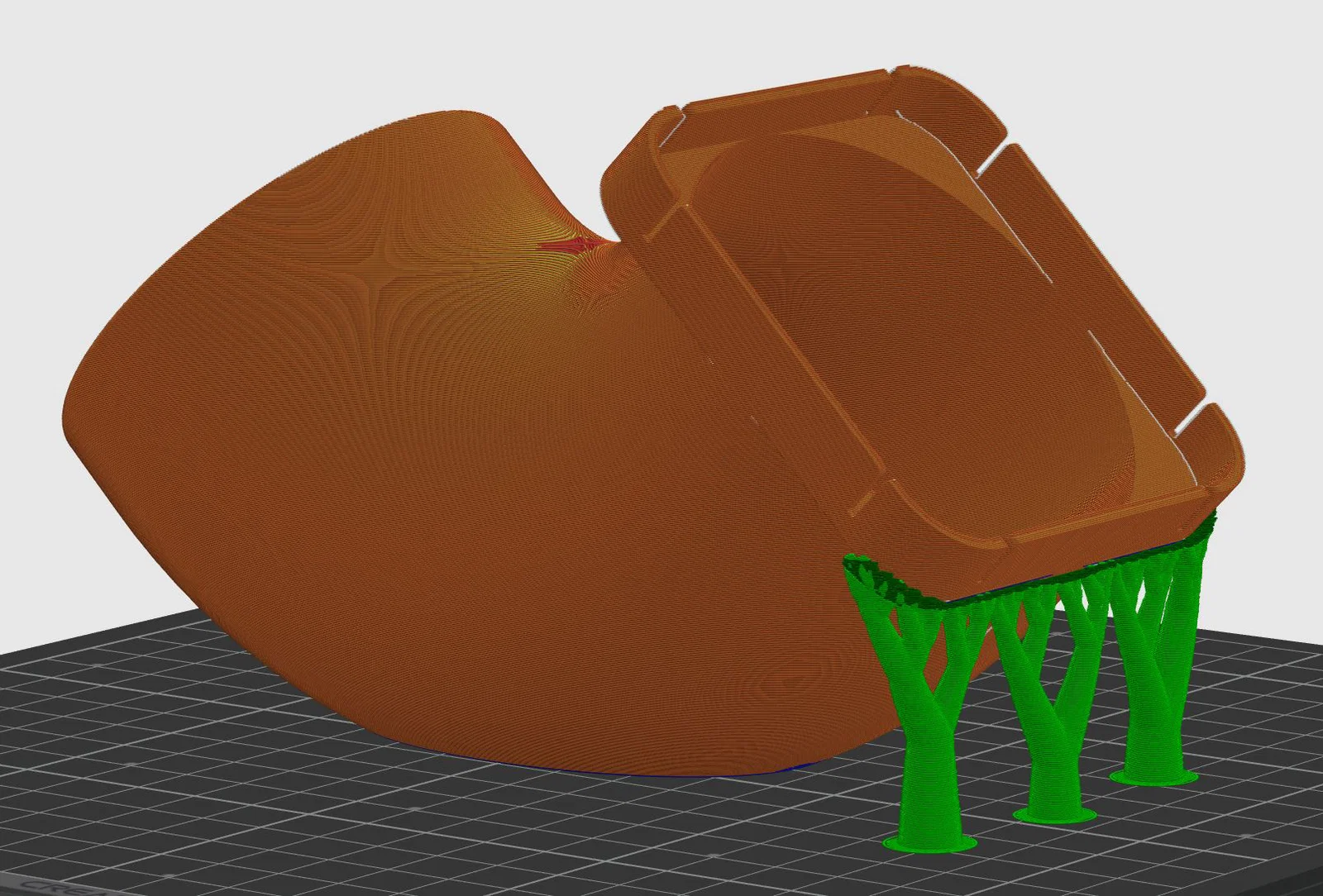

Các chi tiết góc có thể in theo đúng hướng như hình trong các ảnh chụp cửa sổ slicer, gần như chỉ cần rất ít support cho các end plate ở các chi tiết back-corner và window-corner. Các chi tiết corner-only và straight-window có thể in không cần support. Riêng straight-back thì kiểu gì cũng sẽ cần support. Mình khuyên in với mặt vuông úp xuống (kèm brim) và mặt tròn hướng lên trên.
