Dây Đồng Hồ Mắt TumbleStone Link (22 mm)

Dây đồng hồ dạng mắt (link) làm hoàn toàn từ filament* với khóa microadjust, dùng cho ngàm (lugs) 22 mm.

*Cần spring bars. Dùng filament chưa in làm vật liệu bản lề.

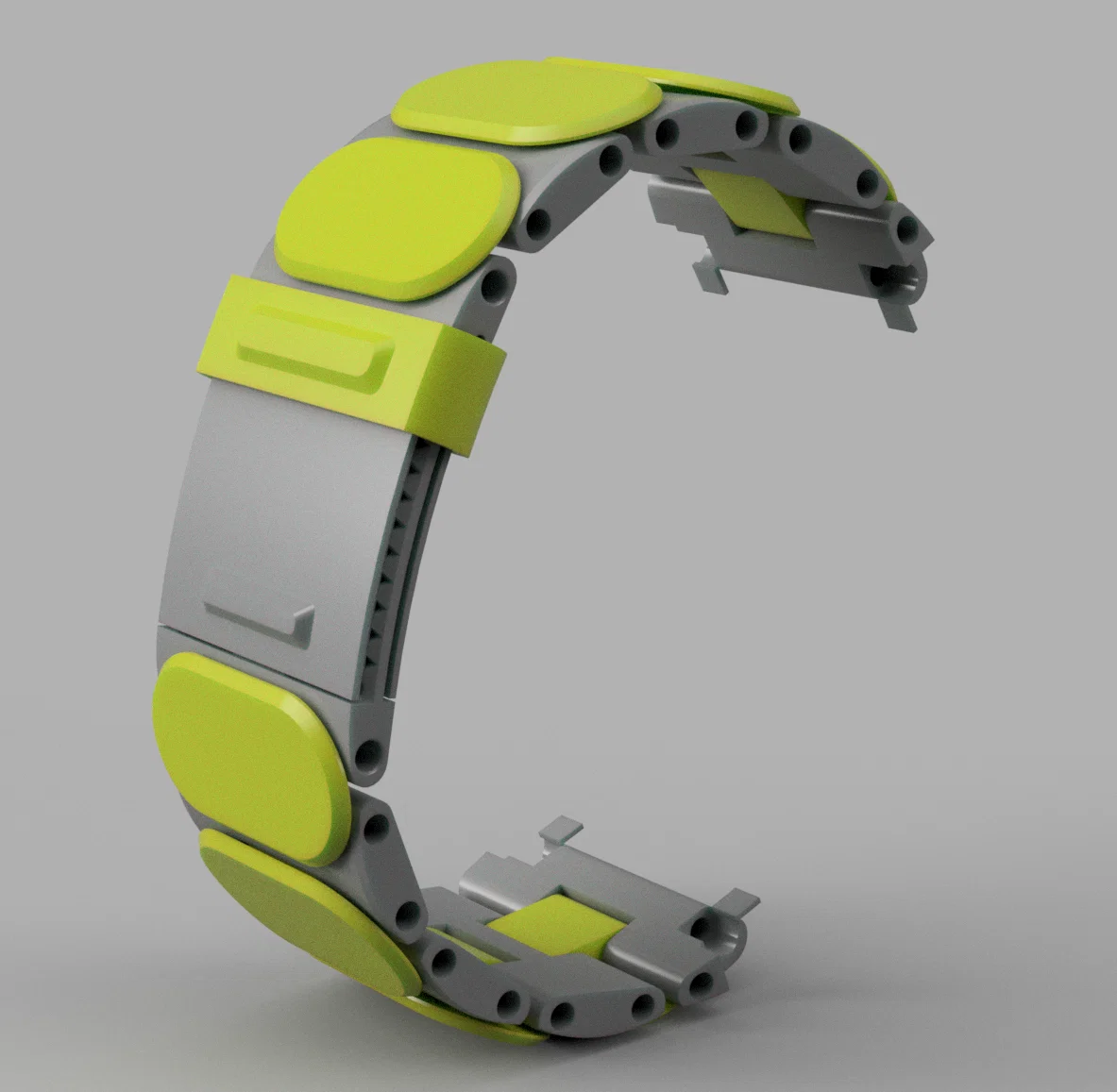

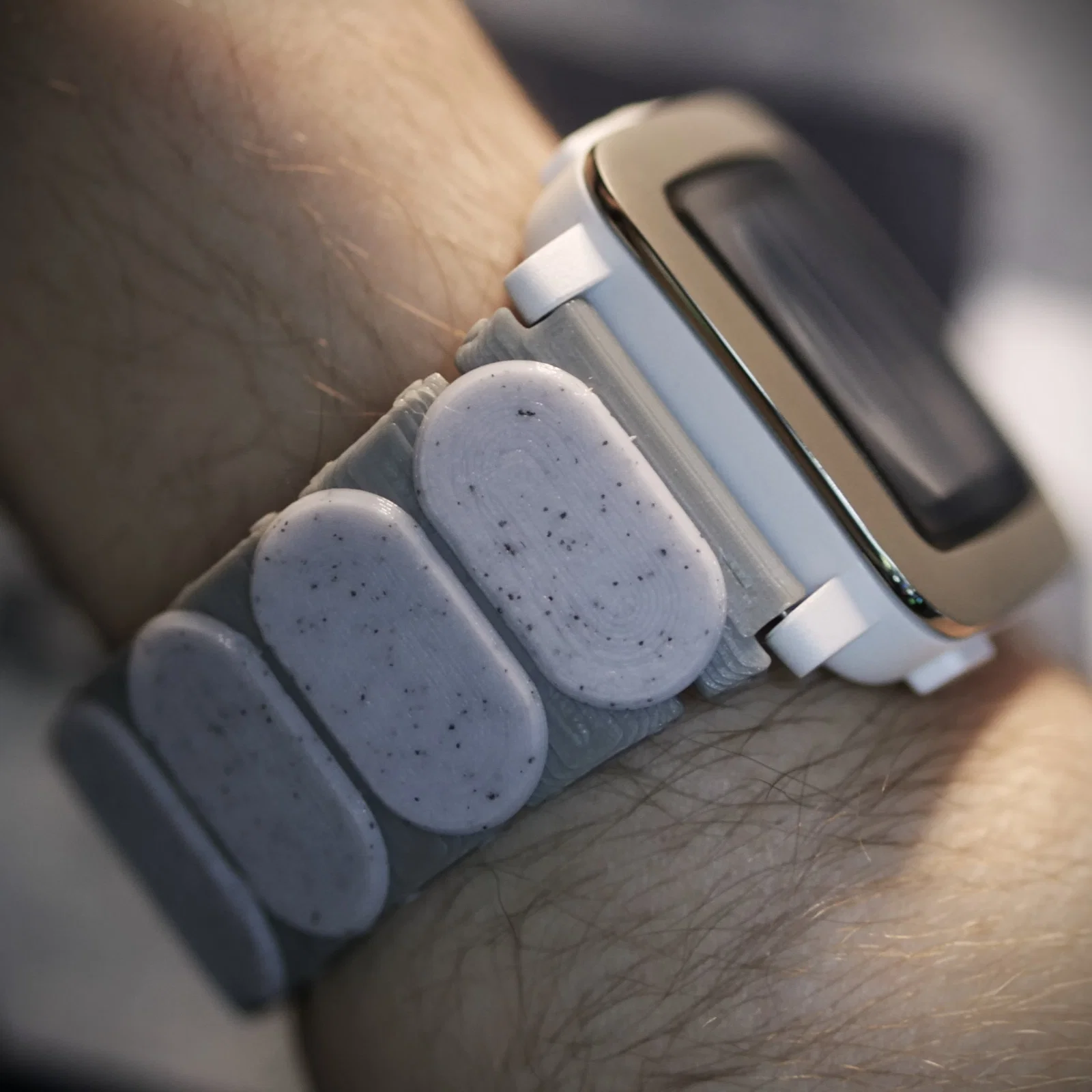

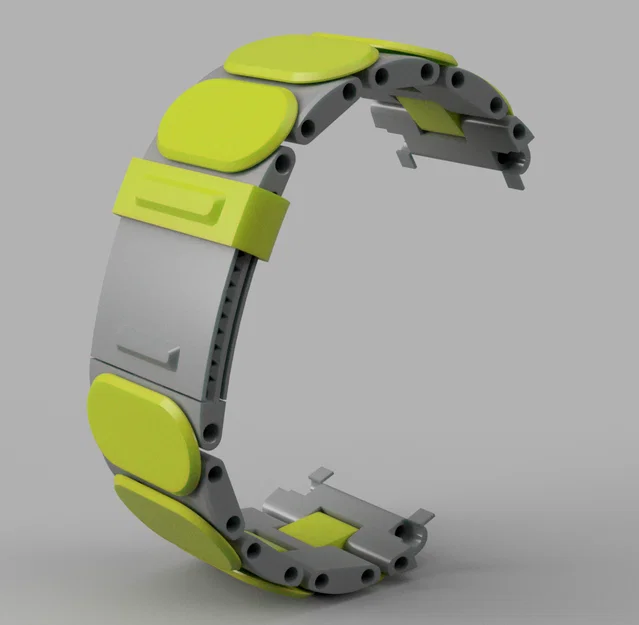

Mình muốn một dây mắt không phải màu bạc, vàng hay đen, và vẫn có đầy đủ tính năng như dây mắt đồng hồ thông thường, nên mình làm mẫu này trong khoảng ba bốn ngày. Thiết kế này có bộ mắt dưới/trong (under/inner) loe ra, và bộ mắt trên/ngoài (over/outer) dạng viên thuốc (pill shape) lặp lại.

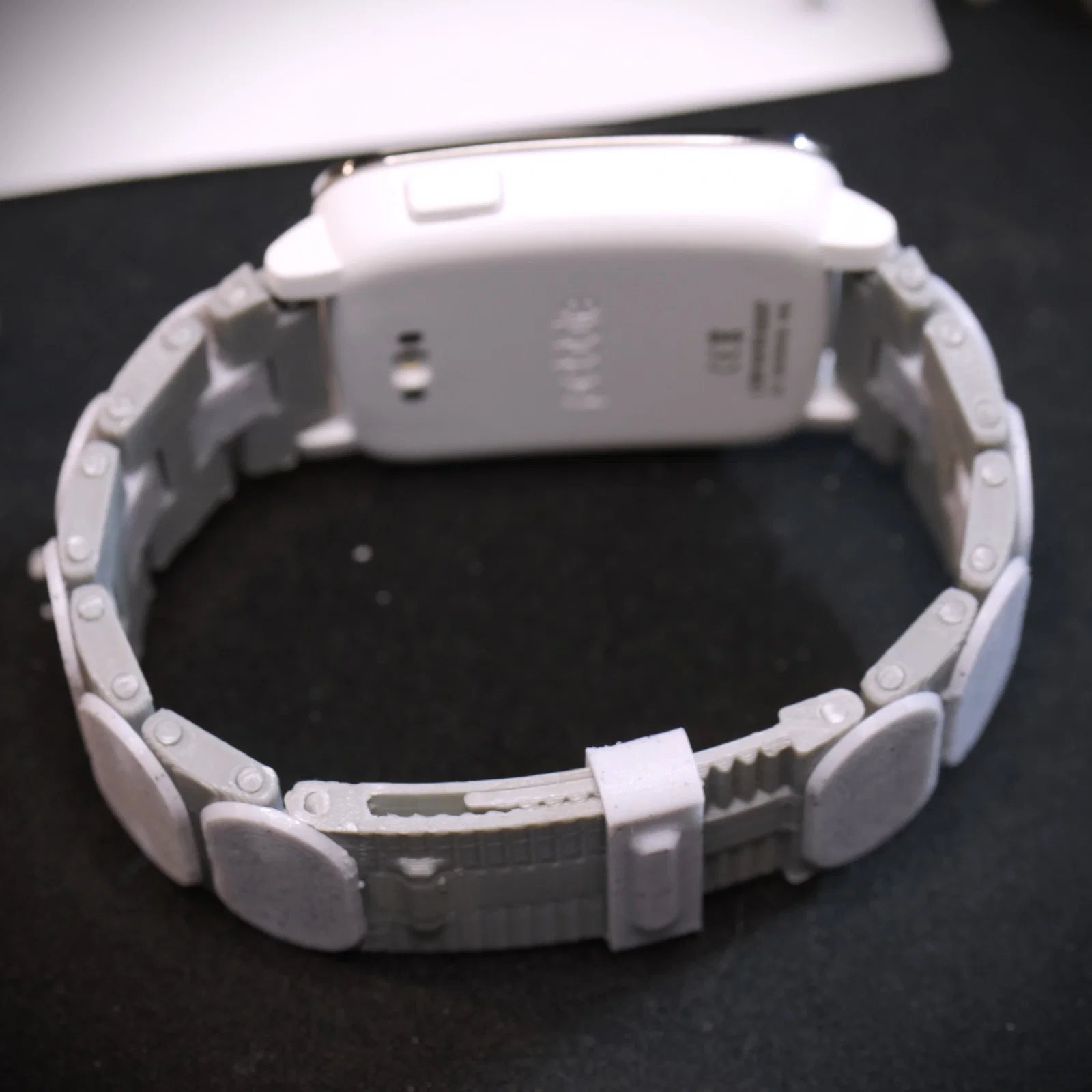

Để đưa microadjust vào một dây hoàn toàn bằng nhựa thì cần một thiết kế khóa mới. Thiết kế gồm một “key” có răng, và một “jaw” có răng ở một bên cùng phần lưng trơn hơi dẻo. Khi đưa vào, các răng sẽ ăn khớp, và “keeper” trượt vào vị trí qua một gờ, tạo lực cần thiết để giữ cho các răng luôn ăn nhau.

Chuẩn bị…

In các bài test lỗ (hole tests). Chúng nằm trong khoảng 1.95 - 2.22 mm, lệch .03 mm mỗi lỗ.

Lấy đoạn filament bạn sẽ dùng làm chốt và thử độ khít.

Trong file model parametric .f3d,

 - chỉnh “tighthole” về kích thước lỗ nhỏ nhất trong bài test lỗ ngang (horizontal hole test) mà bạn vẫn có thể đưa filament vào. Thông số này sẽ đổi các lỗ ở end links và under/inner links.

 - chỉnh "sliphole" về kích thước lỗ trong bài test lỗ ngang sao cho chốt có thể xoay tự do và đẩy xuyên qua. Thông số này sẽ đổi các lỗ ở over/outer links.

 - chỉnh “clasptightholes” về kích thước lỗ nhỏ nhất trong bài test lỗ dọc (vertical hole test) mà bạn có thể đưa filament vào và rút ra mà không cần dụng cụ. Thông số này sẽ đổi các lỗ ở jaw và key. Vì lý do nào đó, jaw và key khi mình in ra lại chặt hơn bài test. Nhớ lưu ý điểm này.

 - chỉnh “springbar” về kích thước lỗ vừa vặn với spring bar, không bị lắc.

Thông số bổ sung:

interlinktolWIDTH - định nghĩa khe hở giữa over/outer và under/inner link tại vị trí gặp nhau ở chốt.

interlinktolLONG - định nghĩa khe hở theo chiều dài giữa các mắt. Cái này có lẽ không cần chỉnh.

In ấn…

Under/inner links và end links có thể in với mặt phẳng xuống bàn. End links có sẵn supports, bẻ ra được mà không cần dụng cụ.

Over/outer links có thể in với mặt phẳng rộng hơn úp xuống, hoặc lật ngược đúng như cách nó được import vào slicer.

Keeper khi import sẽ bị lệch khỏi mặt phẳng 3 độ. Nhớ đặt cho nó phẳng và nằm trên một mặt mở.

Jaw và key bắt buộc phải in nằm nghiêng theo cạnh (on their sides). Mình khuyên đặt chúng về hai phía đối diện để nếu có hiện tượng elephants foot thì không bị “dồn” về cùng một phía. Hai món này BẮT BUỘC cần supports.

Lắp ráp…

Chuẩn bị đủ các chi tiết và filament để làm chốt.

Bẻ supports và dọn sạch stringing. Kiểm tra bên trong jaw xem có filament dư cần lấy ra không.

Cắt filament dài hơn một chút so với bề rộng của under/inner links.

LƯU Ý: Dùng các bài test lỗ để giữ ổn định chốt filament trong lúc bạn đẩy vào.

Đẩy filament vào, có thể cần “gõ” xuống bằng vật gì đó. Nhớ đặt over/outer link vào đúng vị trí trước khi chốt xuyên qua phần giữa.

Mắt under/inner loe rộng nhất sẽ nằm sát end link, và mắt under/inner loe nhỏ hơn nằm kế bên, với phần lõm (divot) ở giữa hướng về phía end link.

Nếu cần, có thể dùng đầu nozzle máy in, bút 3D, hoặc mỏ hàn để làm chảy đầu chốt và “tán” vào under/inner links, giúp cố định vĩnh viễn.

Không có hướng lắp “đúng” tuyệt đối cho kiểu khóa này. Mình thấy dễ nhất là để thêm một mắt và phần “jaw” ở phía ngoài cổ tay, còn “key” ở phía trong.

Khi đeo…

Khóa có thể chỉnh được khoảng chiều dài tương đương một mắt trước khi bắt đầu thấy hơi “rén”. Cố gắng canh size sao cho khi đeo, khóa ở trạng thái gần như đóng tối đa là tốt nhất.
