Giá treo dụng cụ dẹt cho panel treo dụng cụ Raaco

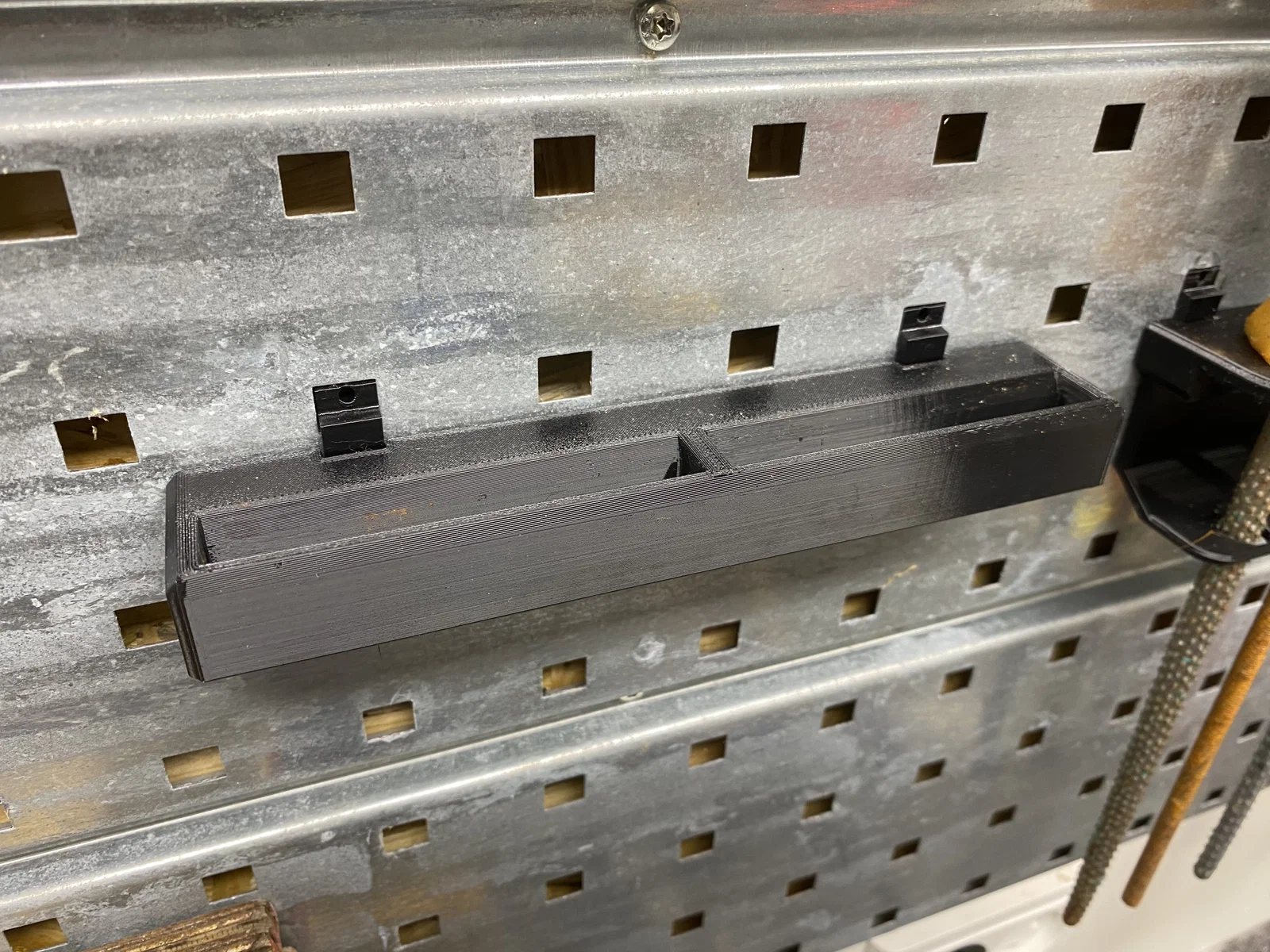

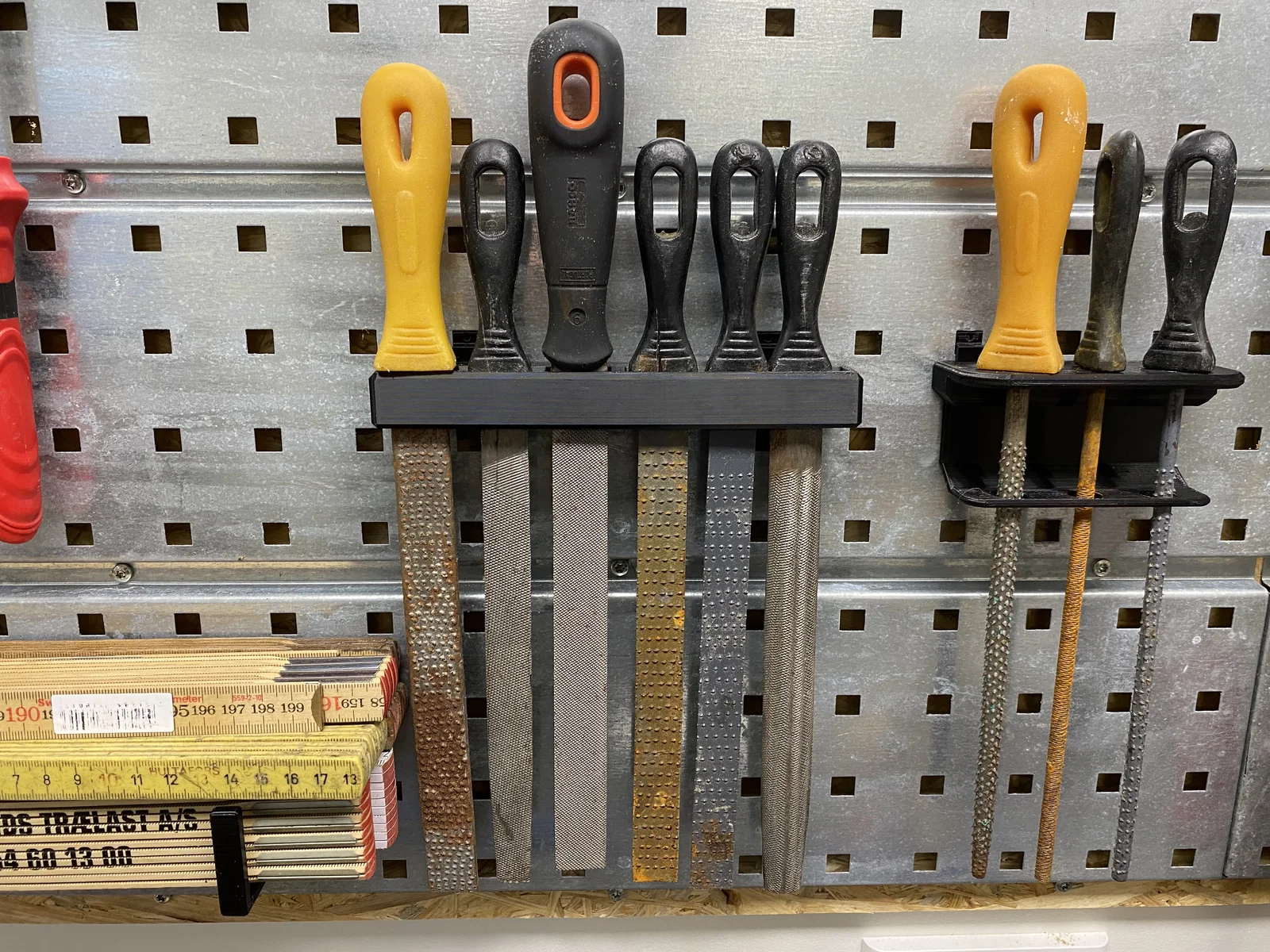

Một cái giá để treo mấy dụng cụ dẹt như giũa (files), đục (chisels) hay dao cạo (scrapers), gài lên tấm panel treo dụng cụ Raaco rất gọn gàng.

Có bản 4 khe và bản 2 khe rộng hơn. Tới giờ mình thấy bản 2 khe là hữu dụng nhất.

Có thể khóa cố định bằng vít 3x10 mm.

Hướng dẫn in

Để in mẫu này bạn cần 3 phần.

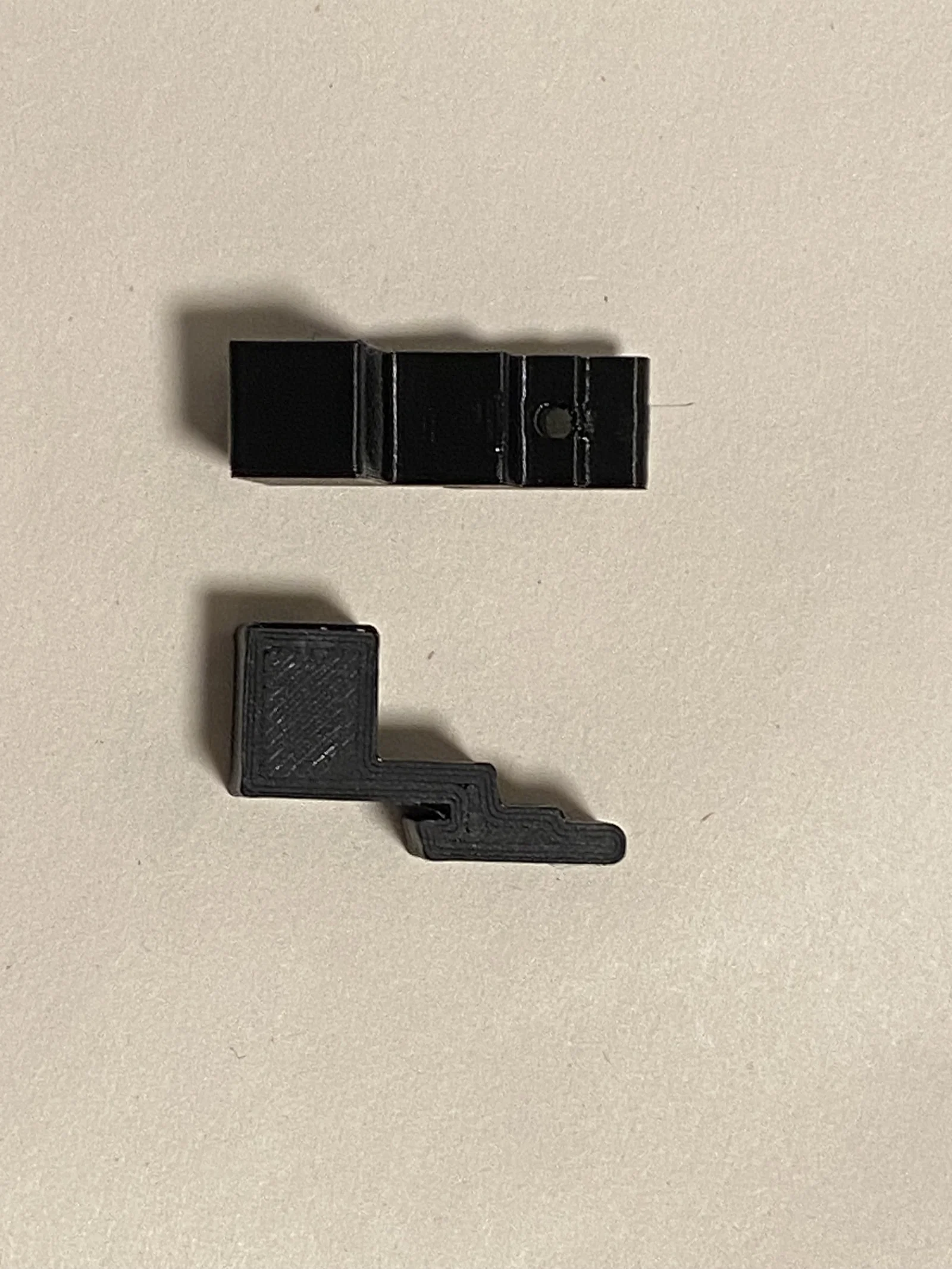

2x Single Universal Clip

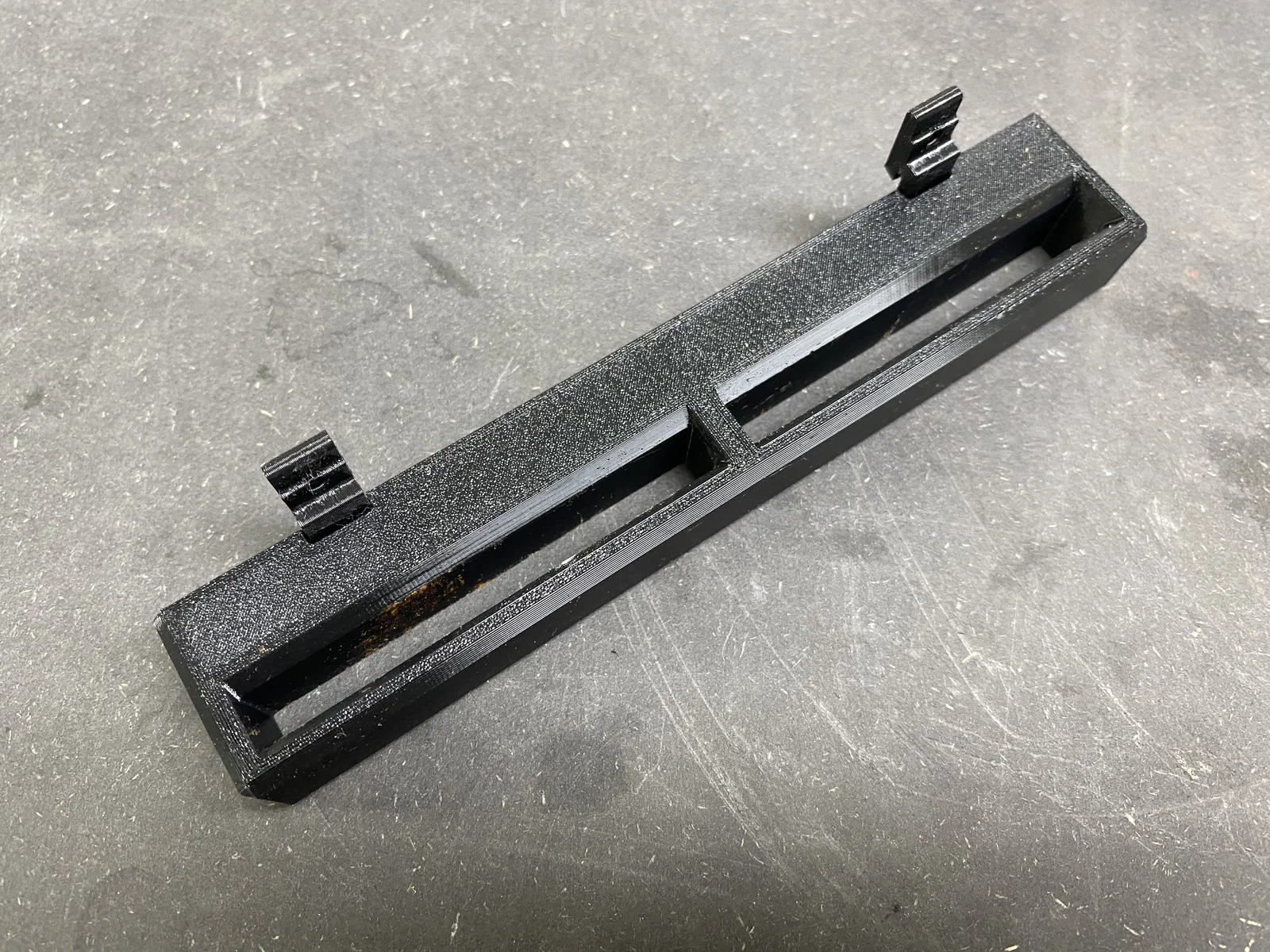

1x Rack for flat tools - 4 slots hoặc 2 slots

In bằng PETG - 4 perimeters

Infill tùy theo nhu cầu của bạn.

Lắp ráp

Không có khớp nối gì cầu kỳ hết, chỉ là một ngàm vuông cắm vào lỗ vuông. Với dung sai máy in của mình (chưa tinh chỉnh kỹ) thì không cần dùng keo, nhưng nếu bạn in ra thấy hơi lỏng thì chấm một chút keo 502 (superglue) là ổn.

Remix thêm

Mình chọn kiểu kết nối vuông đơn giản để bạn dễ tự thiết kế holder theo dụng cụ của bạn. Bạn chỉ cần tạo một lỗ vuông trên chi tiết của bạn kích thước 10x10x10 mm.

Trường hợp đó bạn chỉ cần tải Single Universal Clip và dùng lại cho các chi tiết custom.

Nếu muốn holder custom ôm sát tường (flush với panel) thì thêm một phần “countersink” 3 mm phía trên lỗ.

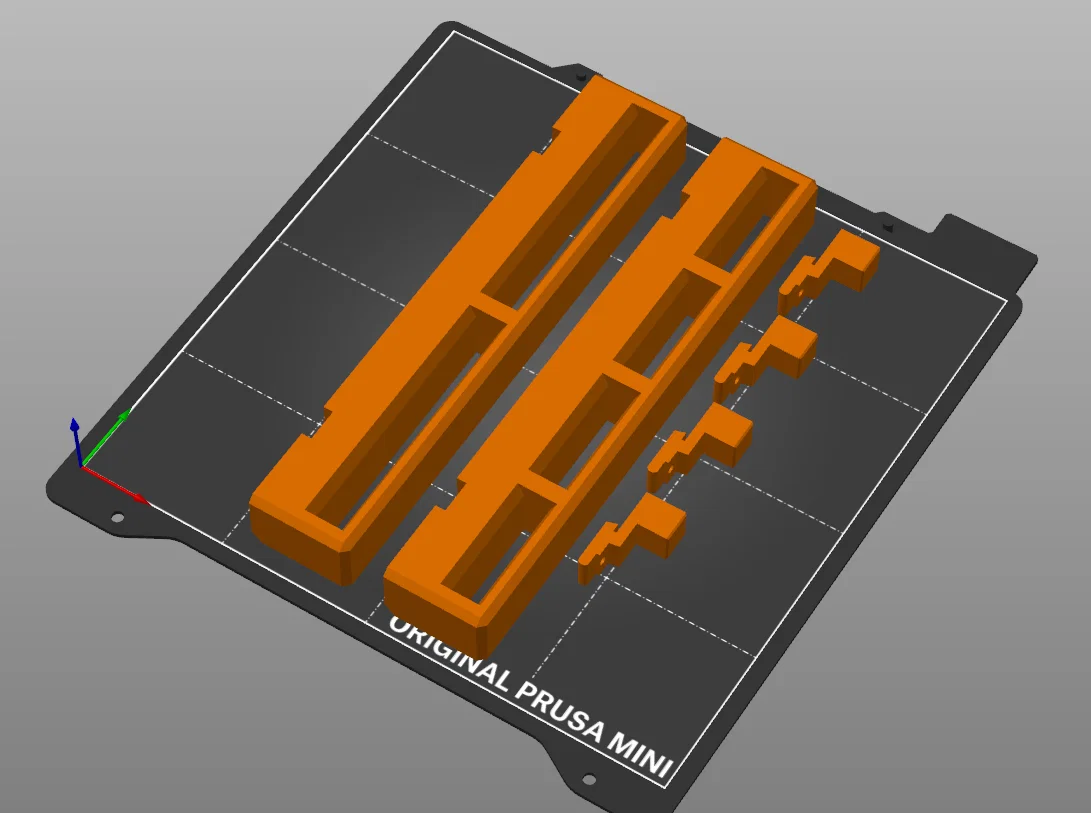

Mình làm cái rack cỡ này để vừa với khay in của Prusa Mini. Mình cũng có thể làm bản lớn hơn sau cho những máy có print bed to hơn.
