Stealthburner Final - “Nutted” edit - Spider/Orbiter 2

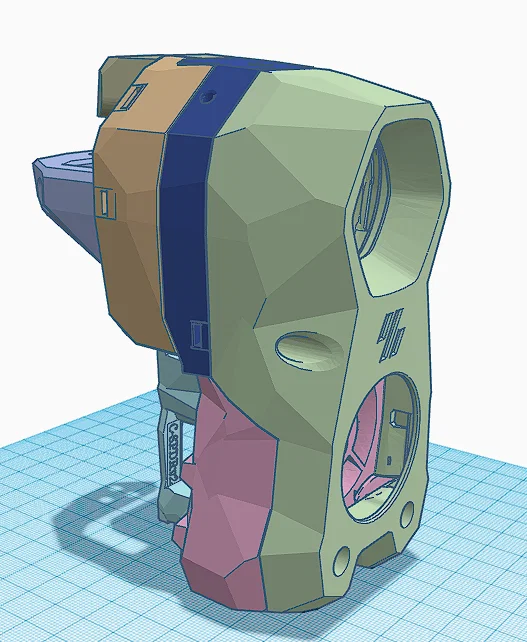

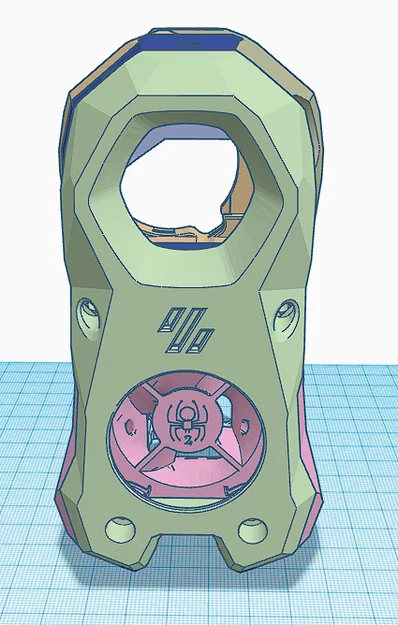

cập nhật thêm 4/26/24: mình làm lại cái cover cho Spider v1, giờ có chỗ sâu hơn chút cho part cooling fan (mình test và thấy lắp vừa ổn, dù dán thêm miếng băng keo ở đoạn ống gió/duct ăn khớp sẽ giúp chắc hơn – Orbiter 2 dài quá nên khó mà nhét vừa mà không ảnh hưởng đường đi filament). Mình phải bồi thêm vật liệu ở vài chỗ để bịt các lỗ hở bên ngoài do khoét sâu lỗ quạt, nhưng không nên làm thay đổi độ fit gì hết (đa số chắc cũng không để ý đâu /shrug).

---------------------------------------------------------------------------------------

04/22/24: Mình tìm được bộ file cập nhật cho orbiter 2 front shroud (mainbody) trên github của Elcrni (từ Dec 23) chạy ngon hơn nhiều so với file mình đang có ở đây, có clearance đúng cho Orbiter 2 để khỏi cấn vào quạt blower 5015.

Mình cũng làm vài chỉnh sửa cho bộ Spider v1 theo yêu cầu, hiện đang in và test hết. Tạm thời mình sẽ để file zip trong thư mục “other files” cho tới khi mọi thứ được xác nhận là ổn.

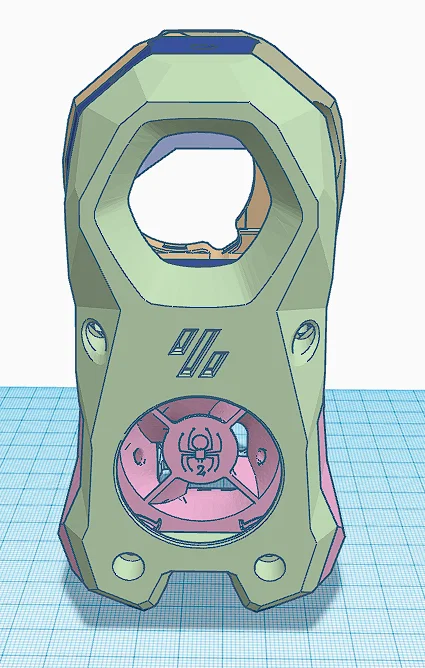

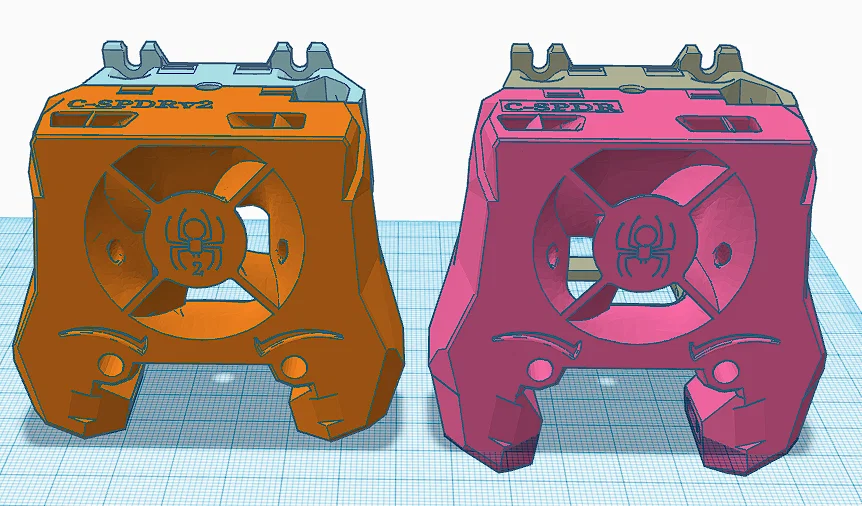

Các mảnh toolhead cho Creality Spider v1 dựa trên bản SB final (hai bên vát chứ không vuông) nhưng không dùng “nutted inserts” cũng sẽ có trong file zip.

Mình cũng làm một bản edit hơi ẩu nhưng hy vọng hiệu quả để LED lắp vừa đúng trong faceplate. Nó xấu kinh khủng (làm bằng Tinkercad như mọi khi) nhưng hy vọng tạm dùng được cho tới khi mình học Fusion 3d hay cái gì ngon hơn để khỏi phá nát file nữa.

Mình xin lỗi lần nữa nếu dự án này làm mọi người bực.

-------------------------------------------------------------------------------------------------

6/6/23 edit:: mình có chỉnh để dùng với hotend Creality Spider v3. Chưa test nên sẽ để trong thư mục experimental cho tới khi test ok. Có cả bản “nutted” và bản thường. Không đổi gì ngoài khu vực hotend nên fanshroud stock chắc vẫn dùng được.

-------------------------------------------------------------------------------------------------

:edits:: sửa đủ thứ, làm lại phần vị trí lắp nut ở hầu hết các part để dễ thao tác hơn. Tất cả đã test độ fit, bên mình thấy ổn (gtg). Thêm x-axis có khe cho cr-touch (không rõ bl-touch có vừa không vì mình không có để test), nhưng vị trí vẫn nằm cao hơn chiều cao nozzle của hotend. Mình sẽ lắp lên máy và test sớm. Mình cũng chuyển các toolhead/back đã mod về danh sách file thường vì mình đã in hết và nhìn bên mình thấy ok. Mọi người cứ thử hết giúp mình, có cần chỉnh gì thì báo lại. Cảm ơn mọi người đã kiên nhẫn và chịu thử!

------------------------------------------------------------------------------------------------

Hiện vẫn đang trong giai đoạn test, nhưng chắc dùng tạm ổn như vậy. In là tự chịu rủi ro cho tới khi test xong.

Mình cũng phát hiện khi ráp với Orbiter 2 thì không đủ chỗ để faceplate vào khi quạt 5015 đã gắn (mình có thể là lỡ mua Orbiter 2 hàng knock off, nhưng mình mong là không). Nên mình mod phần mặt trước bằng cách thêm 1mm vật liệu; tới giờ thấy không ảnh hưởng gì tới filament path, mà fit tốt hơn hẳn. Front fan shroud/faceplate sẽ cần chỉnh nhẹ nếu dùng núm tensioner stock của Orbiter 2 (rất sát và chặt), nhưng phần đó mình chưa làm xong.

Dự án này vẫn đang làm dở, mong mọi người thông cảm.

File mod mới nhất hiện để trong thư mục fixed/untested. Mình sẽ cập nhật sau khi in ra và test fit để đảm bảo không còn vướng gì khác.

---------------------------------------------------------------------------------------------

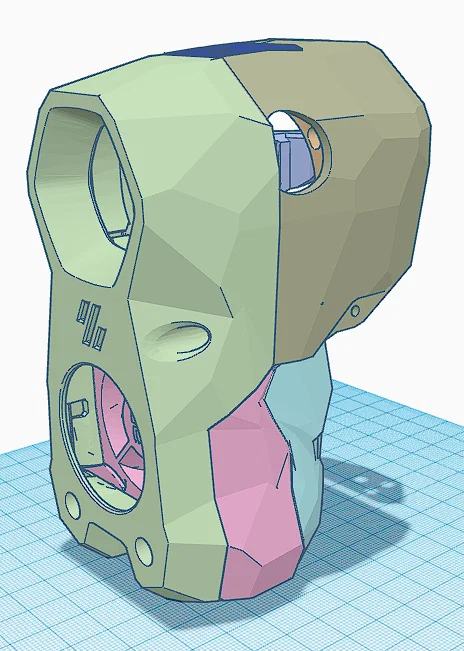

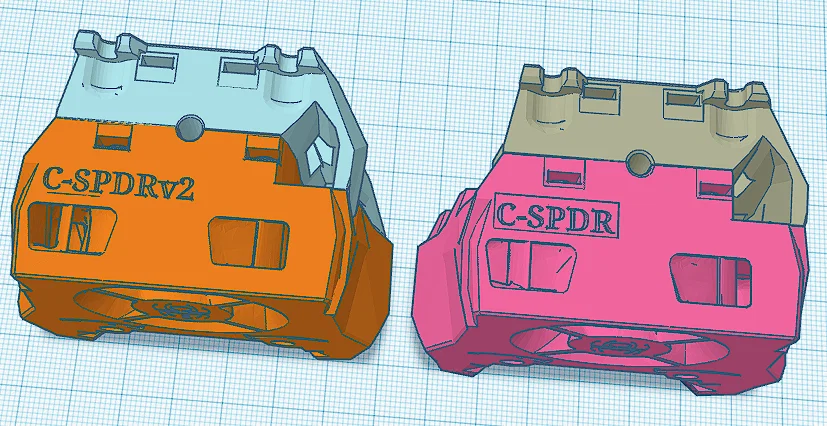

Mod Stealthburner dùng square nuts thay vì heat inserts. Có toolheads/fanshrouds cho hotend Creality Spider v1&2, và extruder Orbiter 2.

Cái này cơ bản là bản cập nhật từ kèm thêm vài mod. Nếu mọi người muốn toolhead dùng heat inserts loại thường thì mình cũng có thể đăng thêm.

--------------------------------------------------------------------------------------------

Mount/cover Orbiter 2 gốc lấy từ: https://github.com/elcrni/Voron-Mods/tree/main/Orbiter_2.0_SB_CW2_Enclosed

Nuts từ Amazon: https://www.amazon.com/YUNSHUO-Stainless-Square-100pcs-Thickness/dp/B07G9TTZDB

Nut insert mượn từ model: https://orbiterprojects.com/apogee-ender-3-v2/

Part Voron Stealthburner gốc: https://vorondesign.com/voron_stealthburner

--------------------------------------------------------------------------------------------

Nhớ chọn đúng fanshroud/faceplate phù hợp với hotend/toolhead setup của bạn. Bản dài cho hotend Spider v1, bản ngắn cho Spider v2.

Bạn có thể dùng x carriage theo ý, & các part Stealthburner khác đều dùng chung với bộ này (ít nhất là vậy; mình không chỉnh gì ở các điểm bắt/khớp với file Stealthburner stock gốc). Fanshroud/faceplate cho combo Orbiter 2/Spider v2 có kèm theo (hơi khác so với stock) nhưng bạn vẫn có thể dùng bản stock (hoặc bản nào đúng với extruder của bạn) nếu bạn chạy setup khác.

File Spider 2 mình đã in và test, còn part toolhead Spider 1 thì đang in tiếp nhưng chắc không vấn đề gì (trước khi đổi sang mod nut insert thì file đã chạy ổn rồi).

--------------------------------------------------------------------------------------------

Lưu ý lớn nhất: các lỗ phía dưới cho fanshroud và phần toolhead trong bộ này đã được mod để dùng vít 4mm thay vì 3mm. Mình thấy 4mm dễ kiếm hơn; nếu ai cần mình có thể chỉnh lại về đúng size stock.

Sắp tới mình sẽ up video hướng dẫn cách edit phần nut inserts cho toolhead/model của bạn.

Cảm ơn đã ghé xem! Tips, build thực tế, và góp ý mang tính xây dựng lúc nào cũng hoan nghênh!
