Plinker V2.0 (Bolt-Action Blaster) – Blaster nạp magazine, văng vỏ

Plinker V2.0 (Bolt-Action Blaster):

Thiết kế bằng FreeCAD V 0.21.0

In trên Bambu Labs P1P

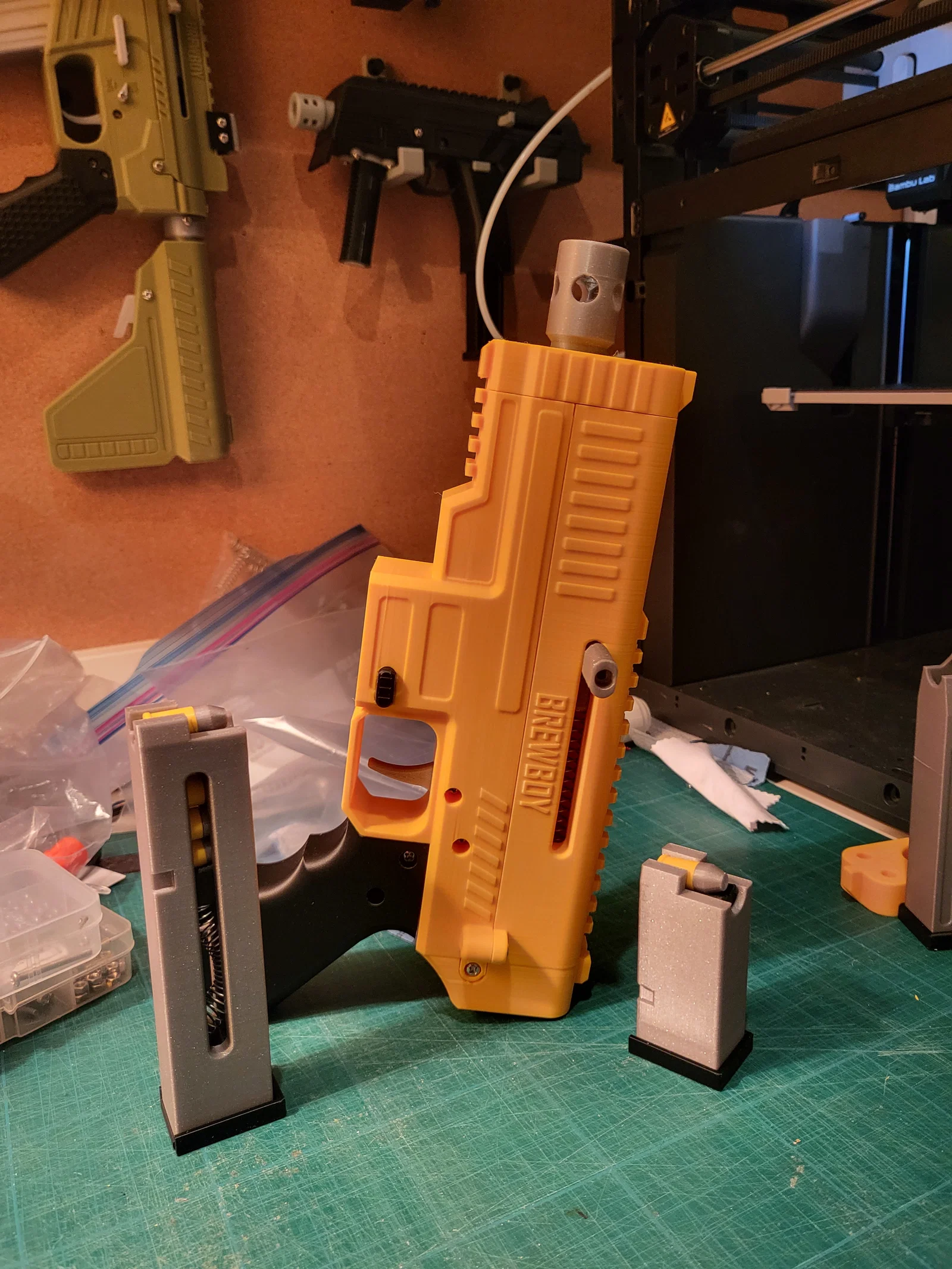

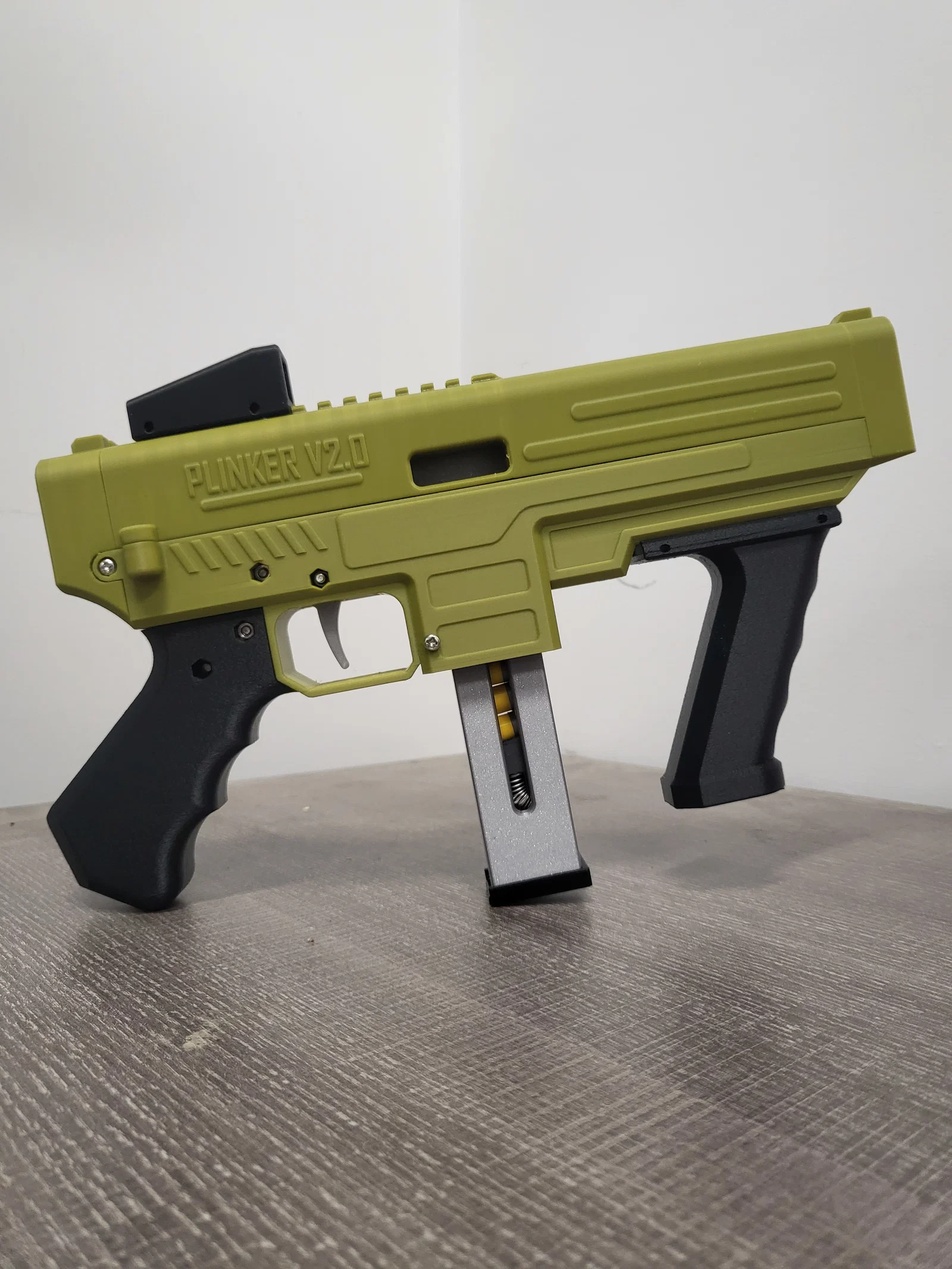

Mẫu thứ hai trong series plinker kiểu “văng vỏ” của mình. Bản V2.0 có magazine nạp từ dưới và có rail chức năng để gắn phụ kiện. Mình có kèm file STEP nếu bạn muốn tự chỉnh sửa hoặc làm thêm chi tiết. Bản này khá mạnh, nên nhớ dùng biện pháp an toàn phù hợp và tuyệt đối không chĩa vào mặt.

Chỉ cần vài con nut, bolt và một ít lò xo (305mm Compression Spring Wire Dia 0.3 0.4 0.5 0.6 0.7 0.8 1 - 5mm Outer Dia 3 3.5 4 4.5 5 5.5 6 7 8 10 12 - 60mm Length 305 mm (aliexpress.com))*

*Link lò xo mình đăng có vẻ chỉ hoạt động ở một số khu vực; bạn xem build guide để biết kích thước lò xo cần dùng.

Video bắn thử: Plinker V2.0, bolt-action toy blaster : r/3Dprinting (reddit.com)

Xem file PDF Assembly Guide để có danh sách linh kiện và hướng dẫn lắp ráp.

Hướng in khuyến nghị:

Đây là hướng in mình dùng và thấy ổn nhất. Khung trên có thể in phẳng sát build plate giống khung dưới, nhưng sẽ cần dọn dẹp sau in nhiều hơn. Một số chi tiết khung lớn sẽ cần supports; bạn cân nhắc theo khả năng máy in của mình. Mình chỉ test thiết kế này trên Bambu Labs P1P với Bambu Slicer.

*Striker và Charging Handle BẮT BUỘC phải in nằm ngang kèm supports; nếu in đứng thì SẼ GÃY.

BẮN KHÔ (DRY FIRING) CÓ THỂ LÀM GÃY BOLT.

UPDATE: (Ngày 6 tháng 4, 2024)

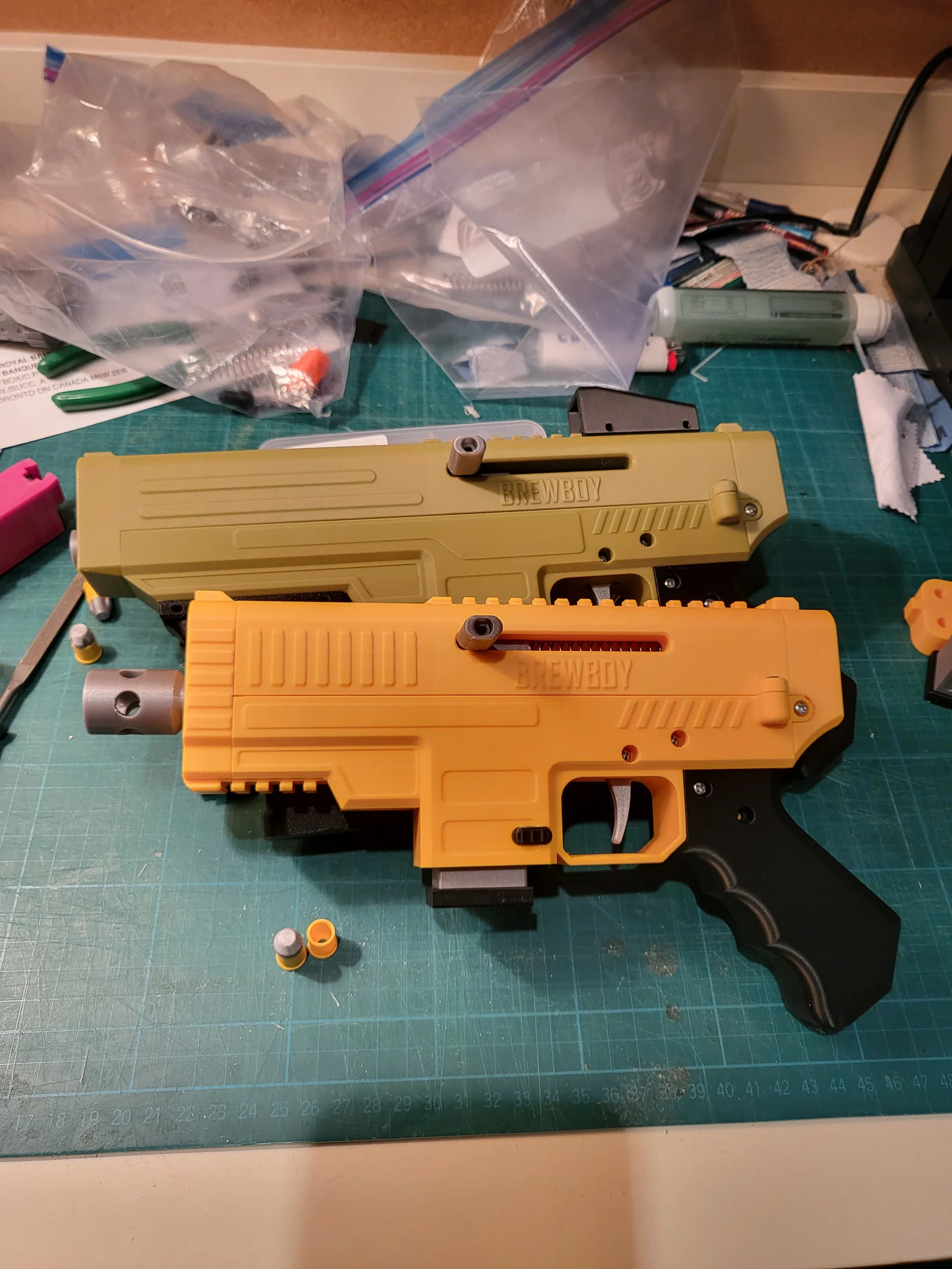

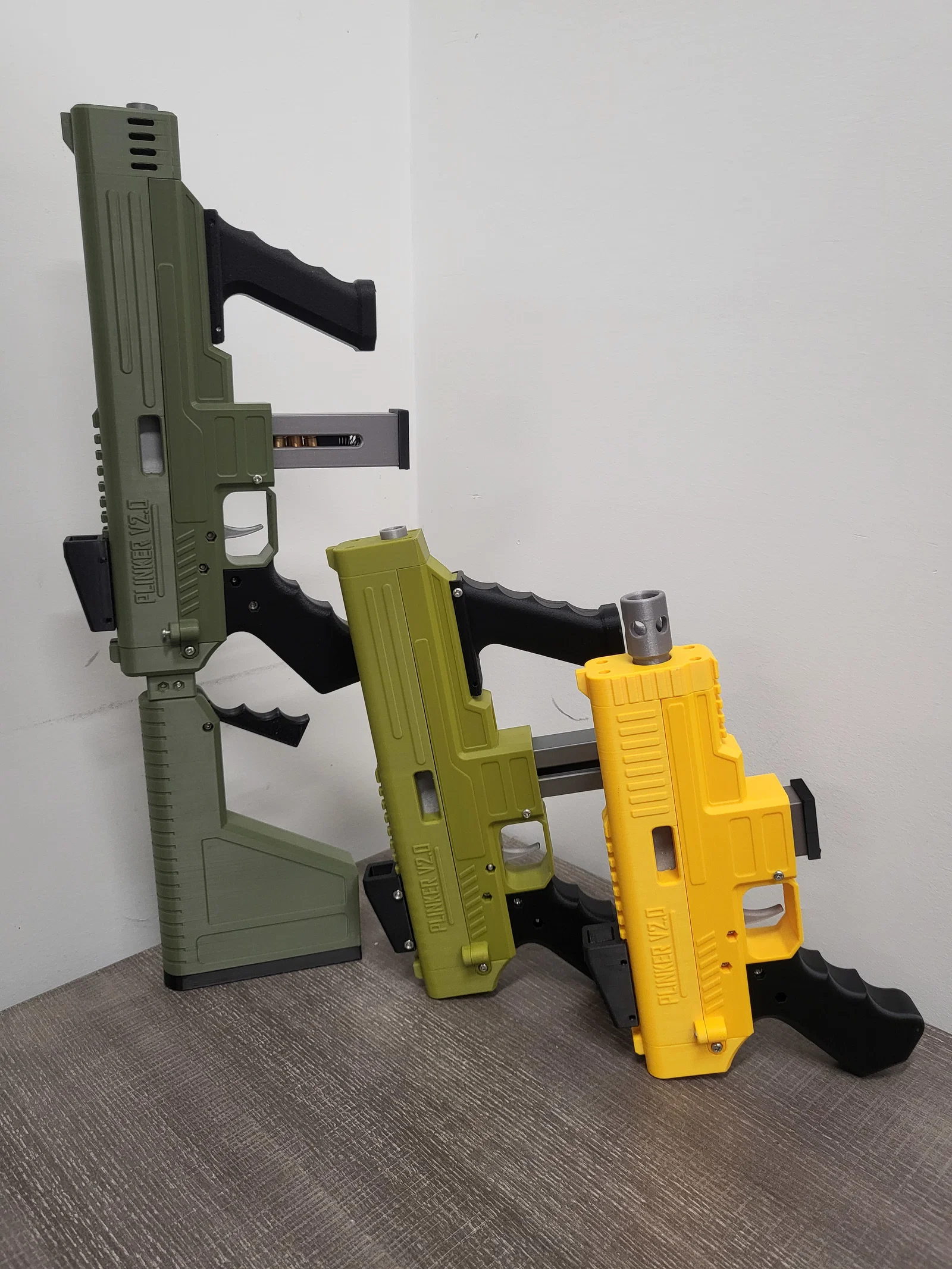

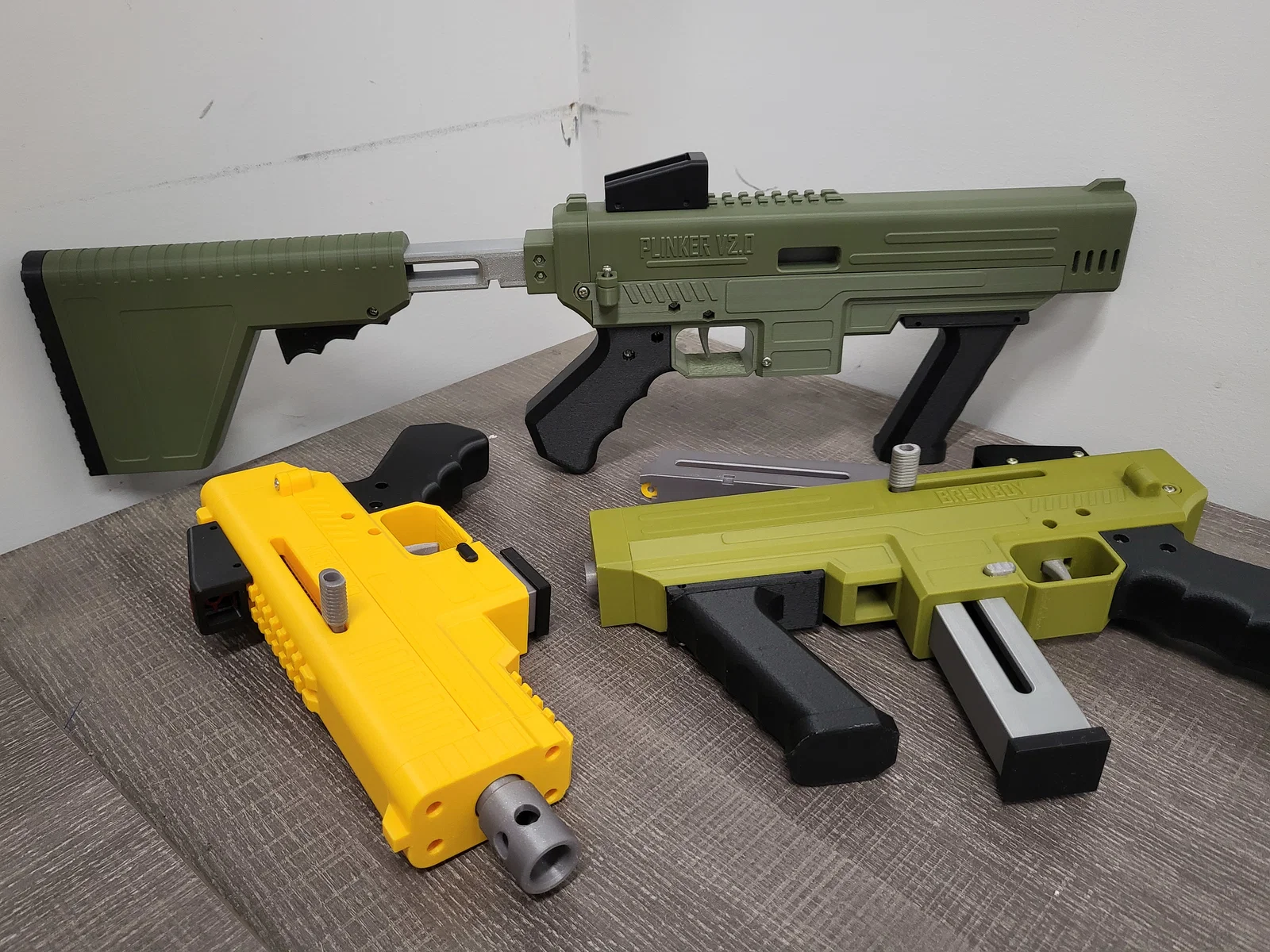

• Thêm file cho bản ngắn dành cho máy in có bàn in nhỏ hơn. Lắp ráp và linh kiện giống bản ngắn.

UPDATE: (Ngày 19 tháng 4, 2024)

• Thêm file cho bản dài.

UPDATE: (Ngày 26 tháng 4, 2024)

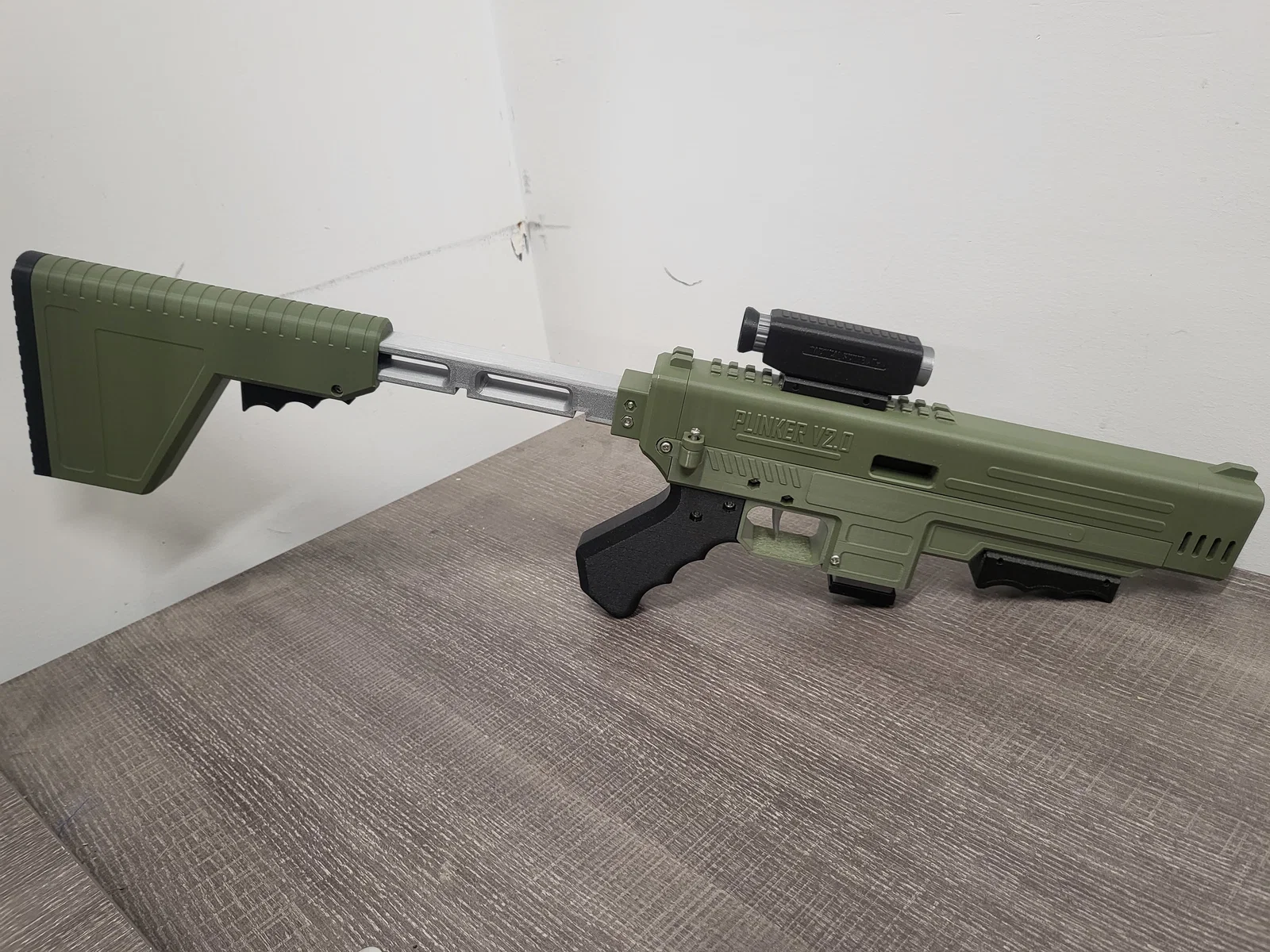

• Thêm file cho scope và angled foregrip.
