Open Stick - Arcade stick cỡ đầy in 3D (Open Source)

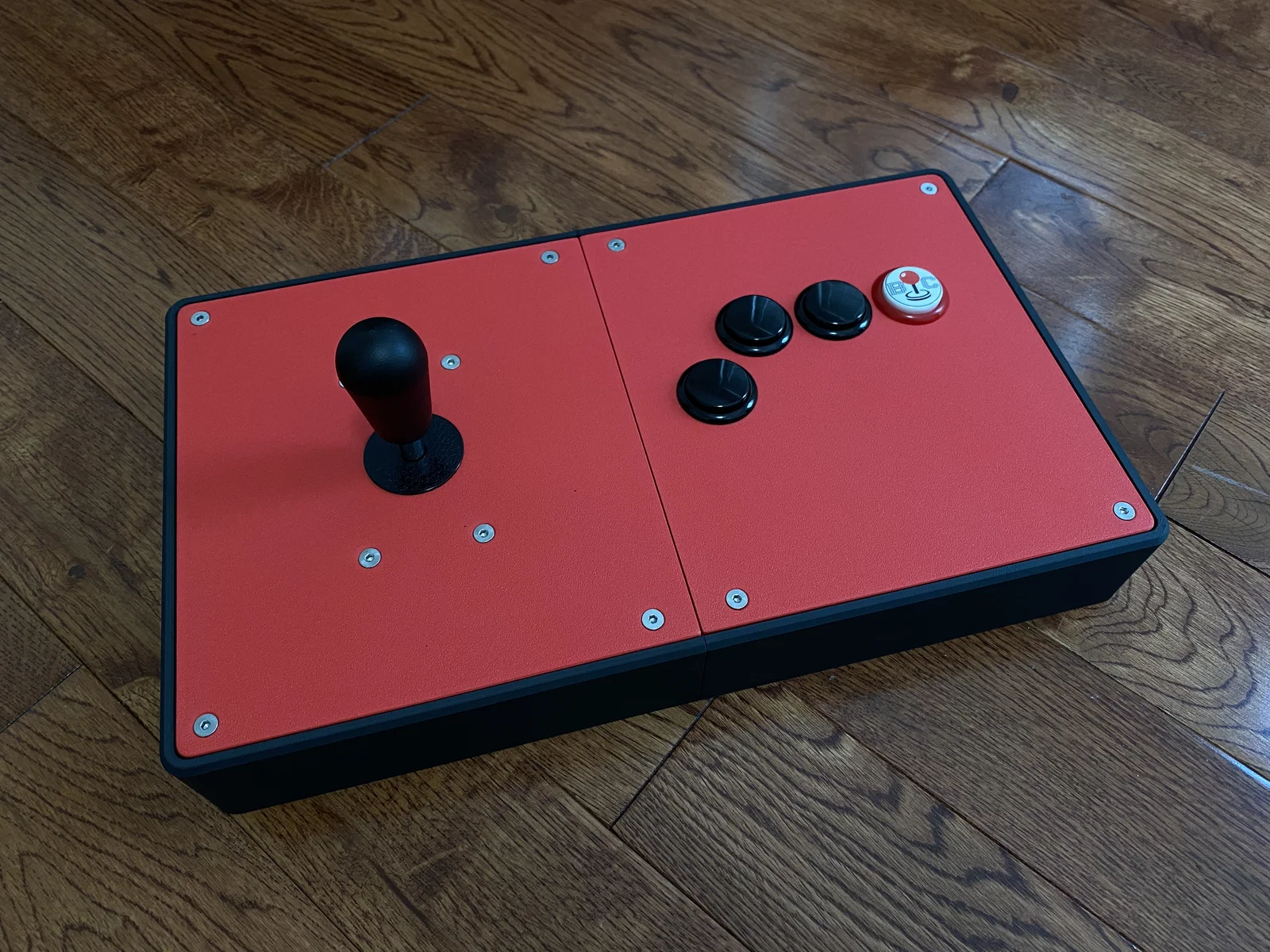

Đây là Open Stick, một arcade stick cỡ đầy (full sized) có thể in 3D. Đây là thiết kế dạng modular, được chia kích thước để phù hợp với đa số máy in.

Mẫu này được in bằng PLA matte đen và PLA matte đỏ của Bambu.

Printing and Construction:

Dự án này hiện vẫn đang trong quá trình hoàn thiện. Các file đang đăng đã được in thử và hoạt động ổn, không gặp vấn đề. Mình sẽ còn cải tiến thêm, và khi làm xong sẽ đăng các file đó lên.

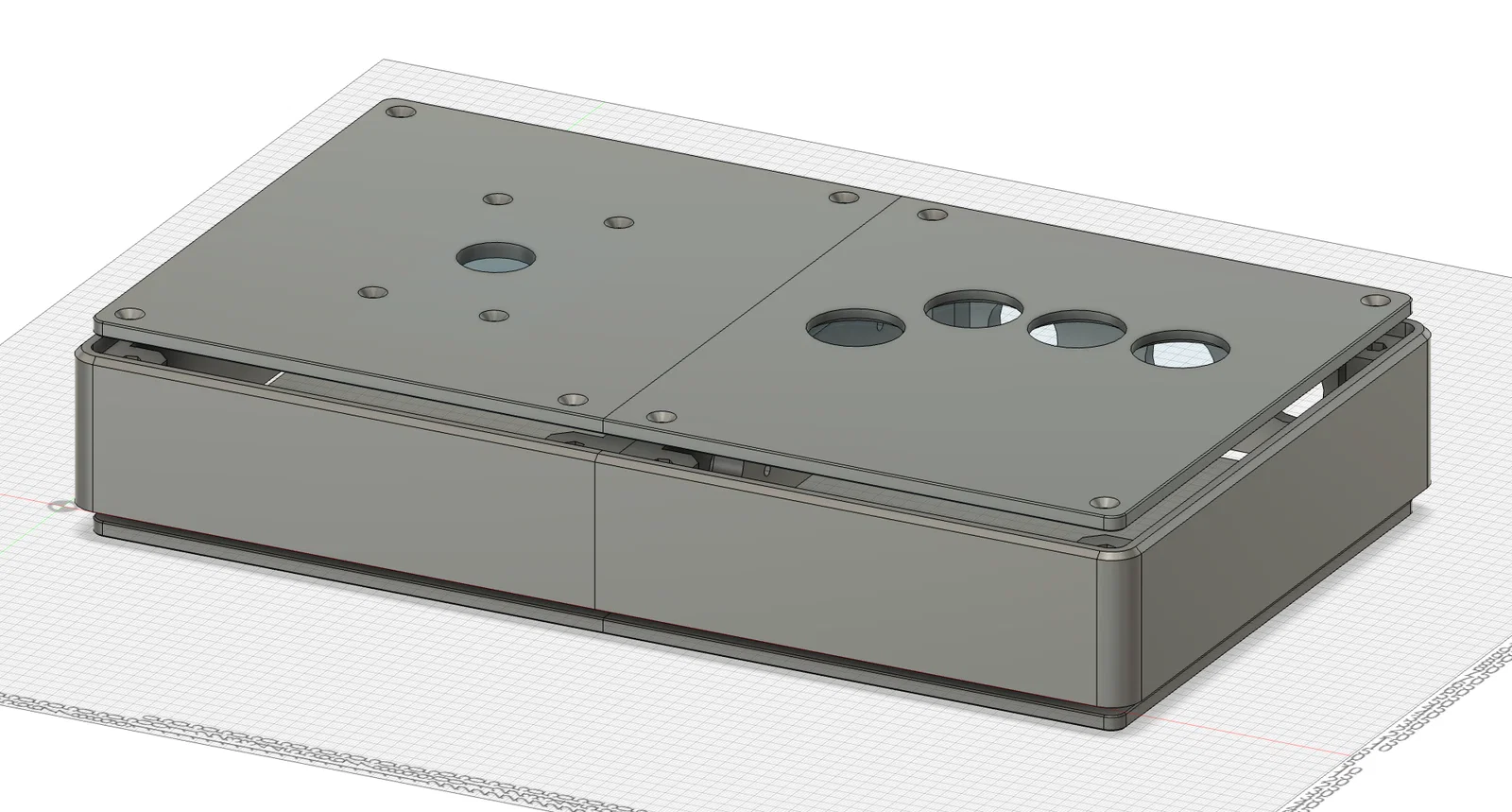

Xin lưu ý hiện tại mình chưa nhận yêu cầu cho các layout khác. Các STL đã đăng có thể chỉnh sửa dễ dàng trong TinkerCAD hoặc các phần mềm khác. Ngoài ra có kèm một file .STEP của toàn bộ case.

Cũng xin lưu ý đây là một trong những dự án đầu tiên mình làm bằng Fusion360 nên có thể một số chỗ chưa được dựng “đúng chuẩn”.

Case này được in trên Bambu Labs X1C và P1P với các thay đổi setting như sau:

• 3 outer walls (Bambu Lab - 3 Wall loops)
• Hex infill
• 15% infill
• Brim (chỉ cho các phần khung case chính)
• Tree supports (chỉ cho các phần khung case chính)

Dựa trên các bản in của mình, bạn có thể in trọn bộ case chỉ với 1 cuộn filament.

Case này được in bằng filament Bambu Labs matte PLA, mình chưa test với các loại filament khác.

Phần cứng (hardware) cần để lắp case:

• 8 x M4 45mm brass standoffs
• 20 x M4 12-16mm countersunk hex bolts
• 8 x M4 25mm button top hex bolts
• 12 x M4 flange nuts
• 4 x M3 8mm button top hex bolts
• 2 x M3 12mm countersunk hex bolts
• 2 x M3 nuts

Lắp ráp:

• Các M4 45mm brass standoffs sẽ trượt vào 8 ổ lục giác (hex sockets) ở khung chính bên trái và bên phải. Nếu bị khít, vui lòng dùng clamp để ép vào. Không làm nóng để nhét vào. Các bản sửa đổi sau này sẽ dùng M4 heat insert.

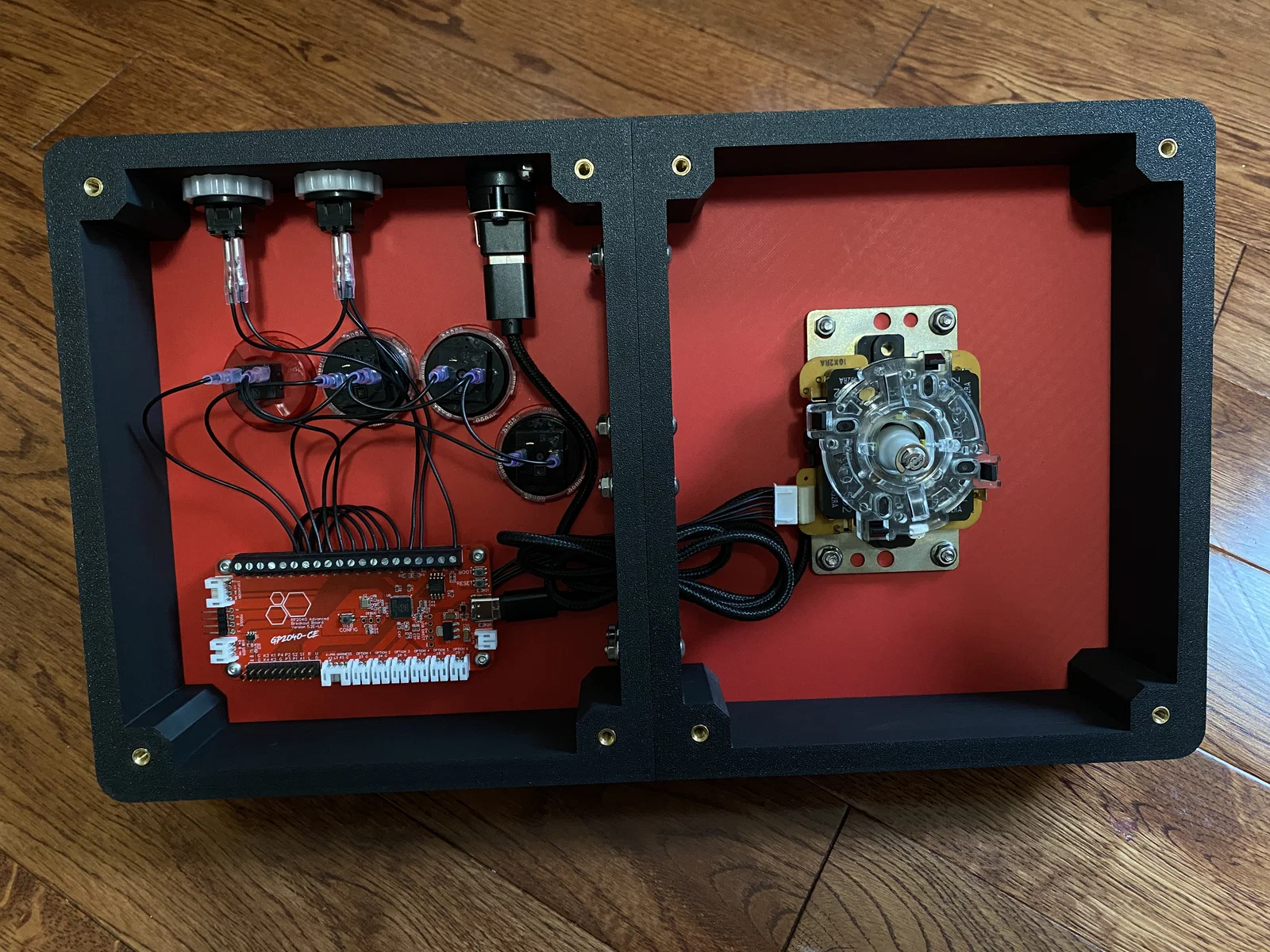

• Các bulông M3 dùng để cố định PCB vào panel trên bên phải. Hiện tại chúng sẽ vặn trực tiếp vào tấm. Các bản sửa đổi sau này sẽ dùng M3 heat insert trên tấm top.

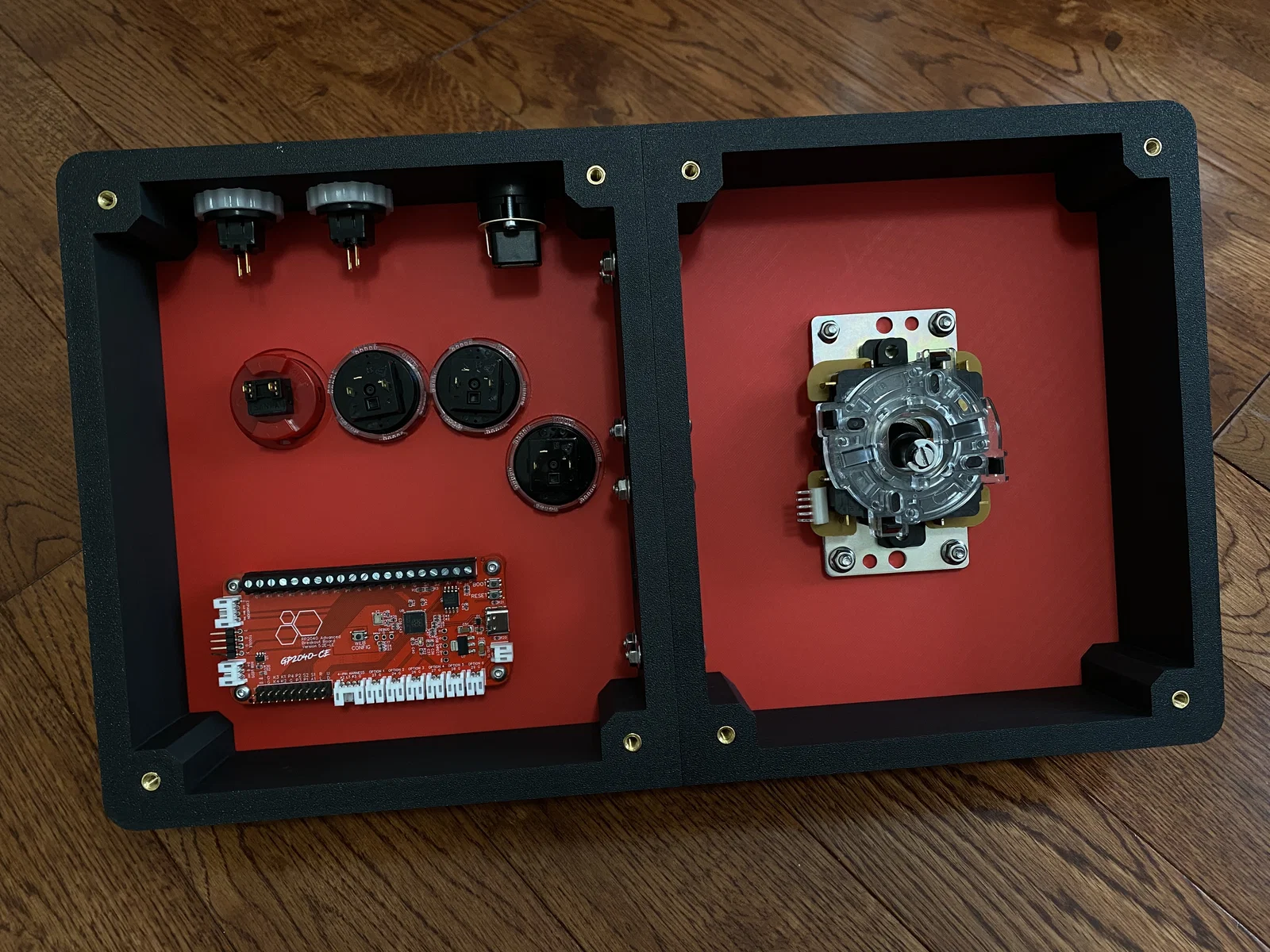

• 4 con M4 12-16mm countersunk hex bolts dùng để bắt joystick Sanwa JLF hoặc loại tương tự vào panel trên bên trái. Trong thiết kế có chừa chỗ cho thêm một dust washer kiểu JLF thứ hai. Sau đó JLF sẽ được siết lại bằng 4 x M4 flange nuts.

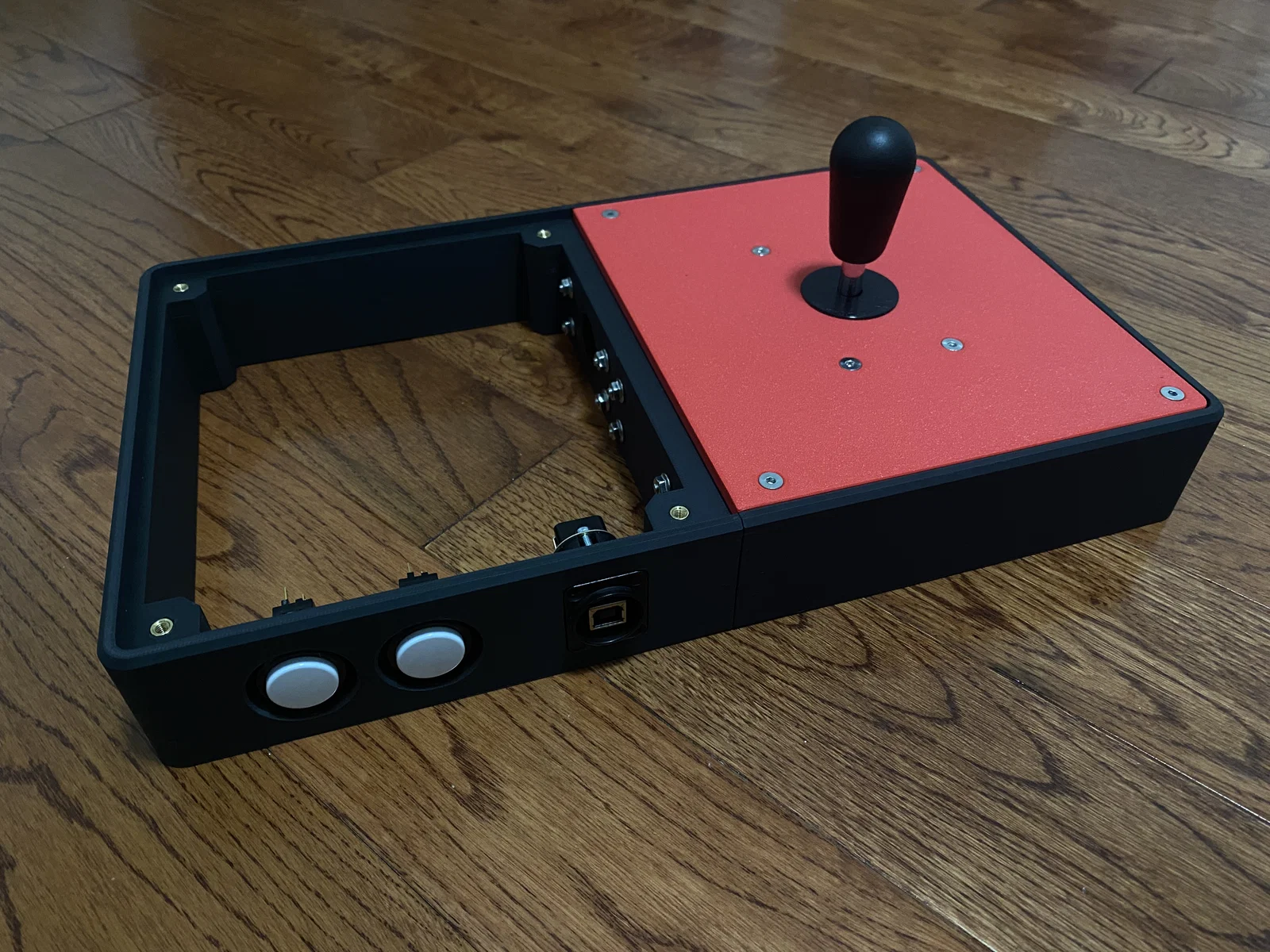

• Hai nửa case được siết với nhau bằng 8 x M4 25mm button top hex bolts và 8 x M4 flange nuts. Chiều lắp bulông không quan trọng. Dù có thể dùng đai ốc thường, nhưng khuyến nghị dùng flange nuts.
• 16 con M4 12-16mm còn lại dùng để bắt tấm top và tấm bottom vào bộ khung. Bạn có thể dùng nhiều chiều dài khác nhau do đang dùng standoff 45mm. Có thể chuyển sang dạng art case. Để làm vậy, bạn có thể thay 8 hoặc 4 con bulông countersunk ở tấm top bằng button top bolts. Tuy nhiên cũng cần chỉnh file tấm top để lỗ không còn dạng countersunk.
• Để gắn Neutrik passthrough, bạn sẽ cần 2 x M3 12mm countersunk hex bolts và 2 x M3 nuts. Neutrik passthrough sẽ khá khít và có thể cần clamp để ép vào đúng vị trí.
