Adapter lò xo kim loại cho Universal Auto-Rewind Spoolholder

Mình đã đẩy thiết kế lên Version 2. Bản này giờ cần dùng bạc đạn 6900-2RS (10mm*22mm*6mm) đặt phía sau adapter lò xo kim loại.

• Đường kính phần housing của lò xo kim loại cần nhỏ hơn so với bản đầu. Khi đường kính còn lớn như trước, góc của lò xo kim loại hướng về trục không còn tạo ra lực quay nữa.
• Giờ cần một loại bạc đạn khác (đường kính trong 10mm, 6900-2RS) để chi tiết hoạt động. Cách này cho phép tích hợp trục lò xo vào trong bạc đạn và giúp hệ vận hành mượt hơn.

Phần Axle giờ có thêm một lớp “sacrificial layer” có thể cắt bỏ dễ dàng hoặc chỉ cần đẩy xuyên qua. Lớp này nằm ở mặt đáy và giúp bám bàn in tốt hơn.

Theo các thử nghiệm của mình với v2, thiết kế này giờ chạy mượt và ổn định. Mình sẽ cập nhật model với vài tấm ảnh mới sớm.

Original text:

Mình rất thích thiết kế Universal auto-rewind spool holder của Vincent Groenhuis.

Dù mình cũng rất thích các lò xo xoắn in 3D, nhưng mình thấy chúng là một “điểm yếu” về lâu dài vì có thể bị gãy hoặc đơn giản là thay đổi đặc tính khi nhiệt độ và độ ẩm thay đổi.

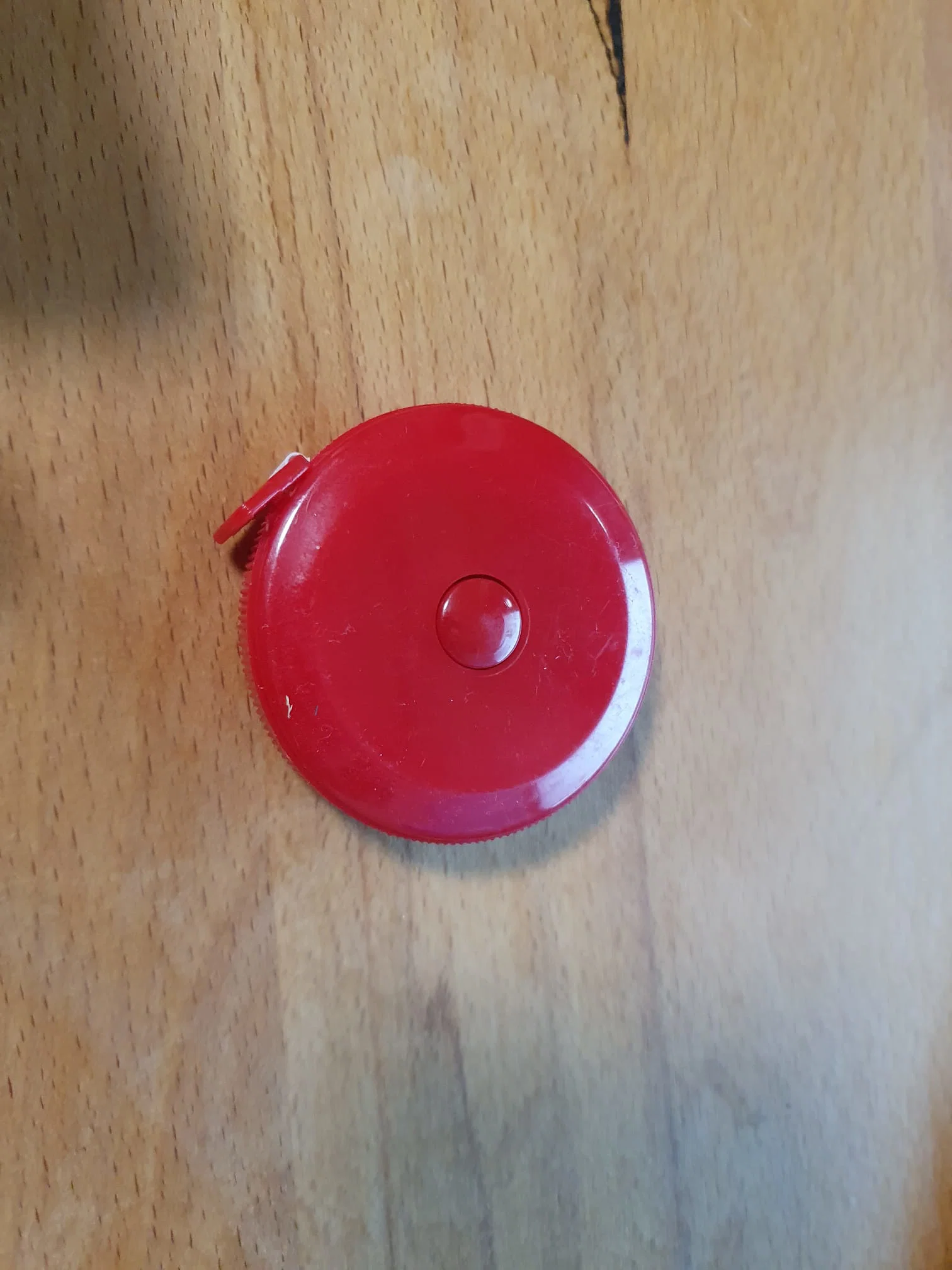

Bản remix này nhắm giải quyết vấn đề đó bằng cách dùng một lò xo kim loại lấy từ những thước dây tự rút giá rẻ. Bạn có thể mua mấy cây thước này với giá rất rẻ trên Amazon. Mình trả 10€ cho 8 cái. Ban đầu mình không thích ý tưởng mua thước rồi bỏ hết mọi thứ trừ cái lò xo, nhưng mình thật sự không tìm ra cách nào khác để kiếm được loại lò xo như vậy.

Mấy cây thước này rút được khoảng 150cm, nên lò xo sẽ cho đủ số vòng tự cuốn lại cho đa số setup MMU. Tuy nhiên, lực xoắn (torque) không mạnh bằng lò xo in 3D nguyên bản. Nếu bạn cần torque lớn hơn, có thể phải lấy lò xo từ loại thước dây thép ở cửa hàng dụng cụ.

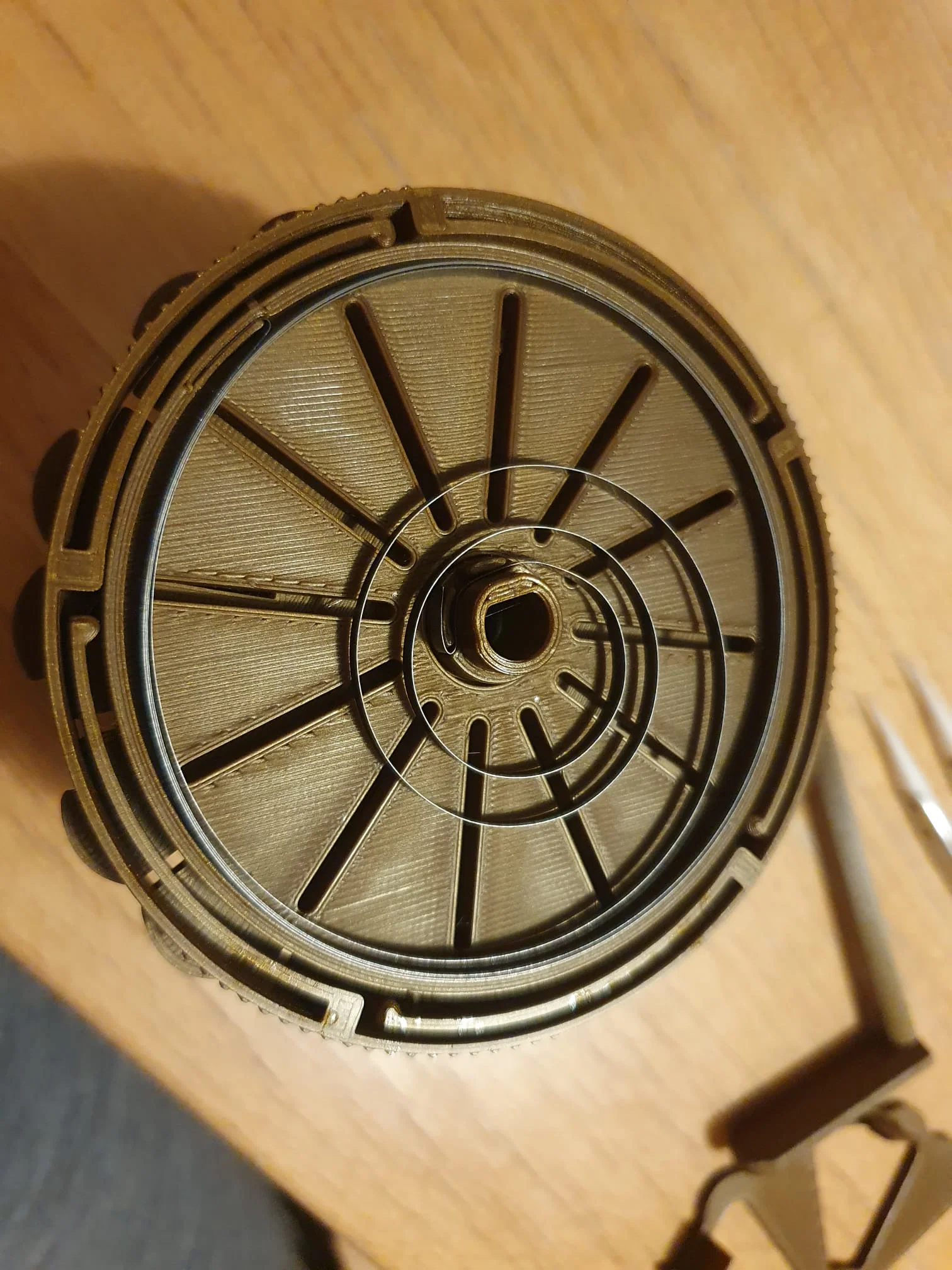

Adapter chỉ gồm 2 chi tiết, thay thế hoàn toàn module cuộn (coil module) của mẫu gốc. Lắp ráp cũng khá đơn giản:

1. in 2 chi tiết. thông số in không quan trọng. Chỉ cần dùng nozzle 0.4 hoặc nhỏ hơn)

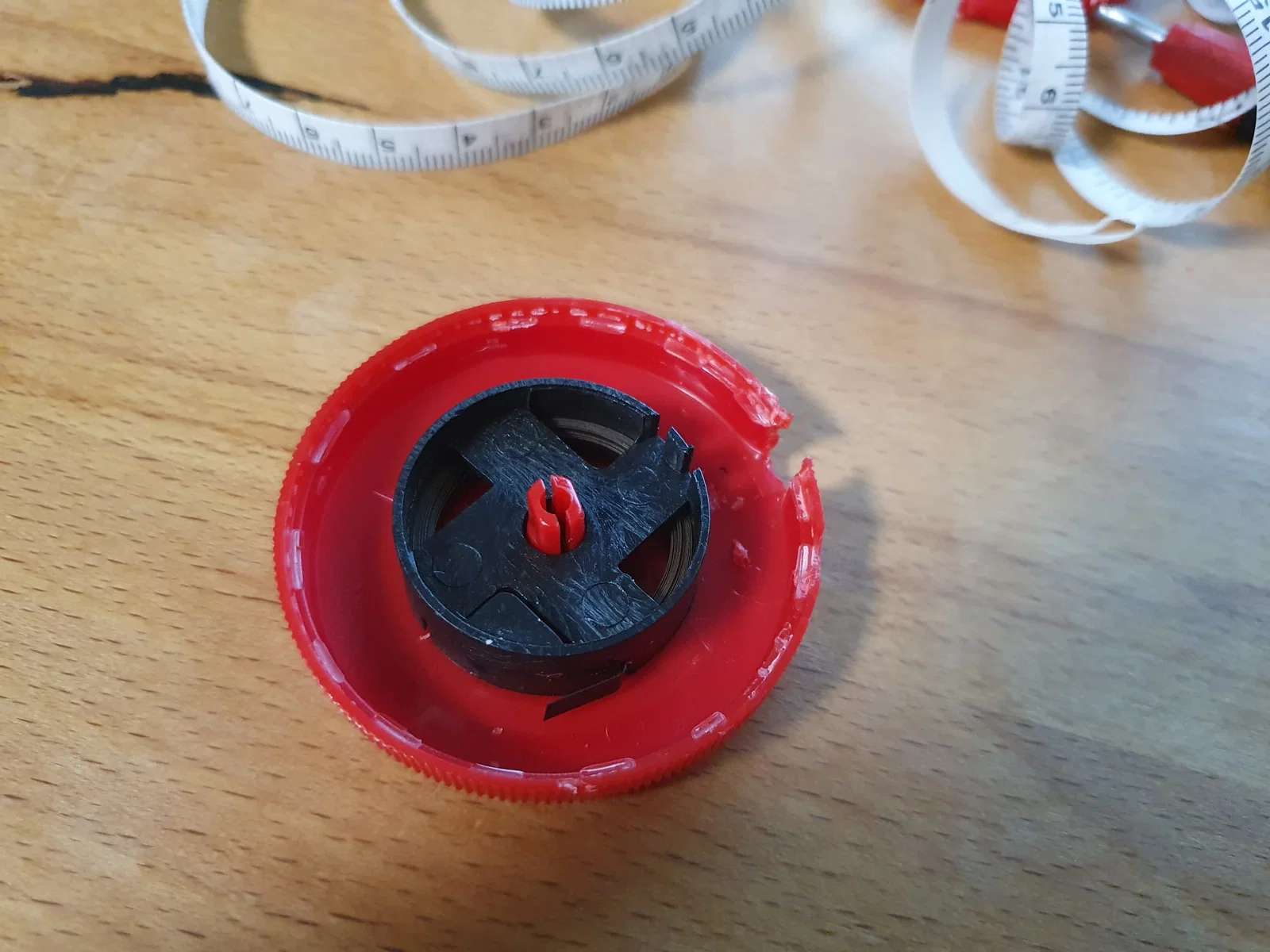

2. cạy mở vỏ của thước dây

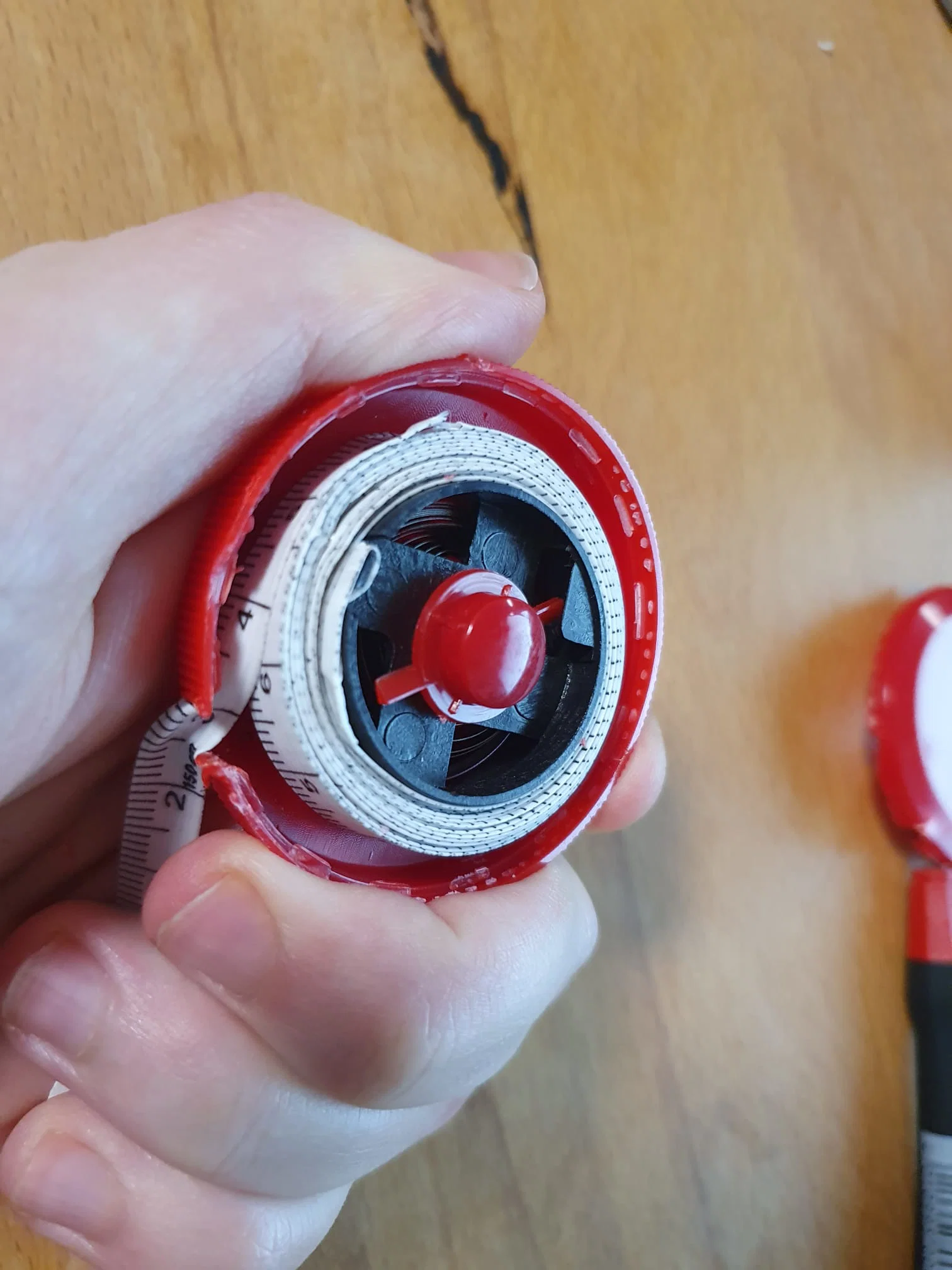

3. cẩn thận tháo/nhả thước dây ra

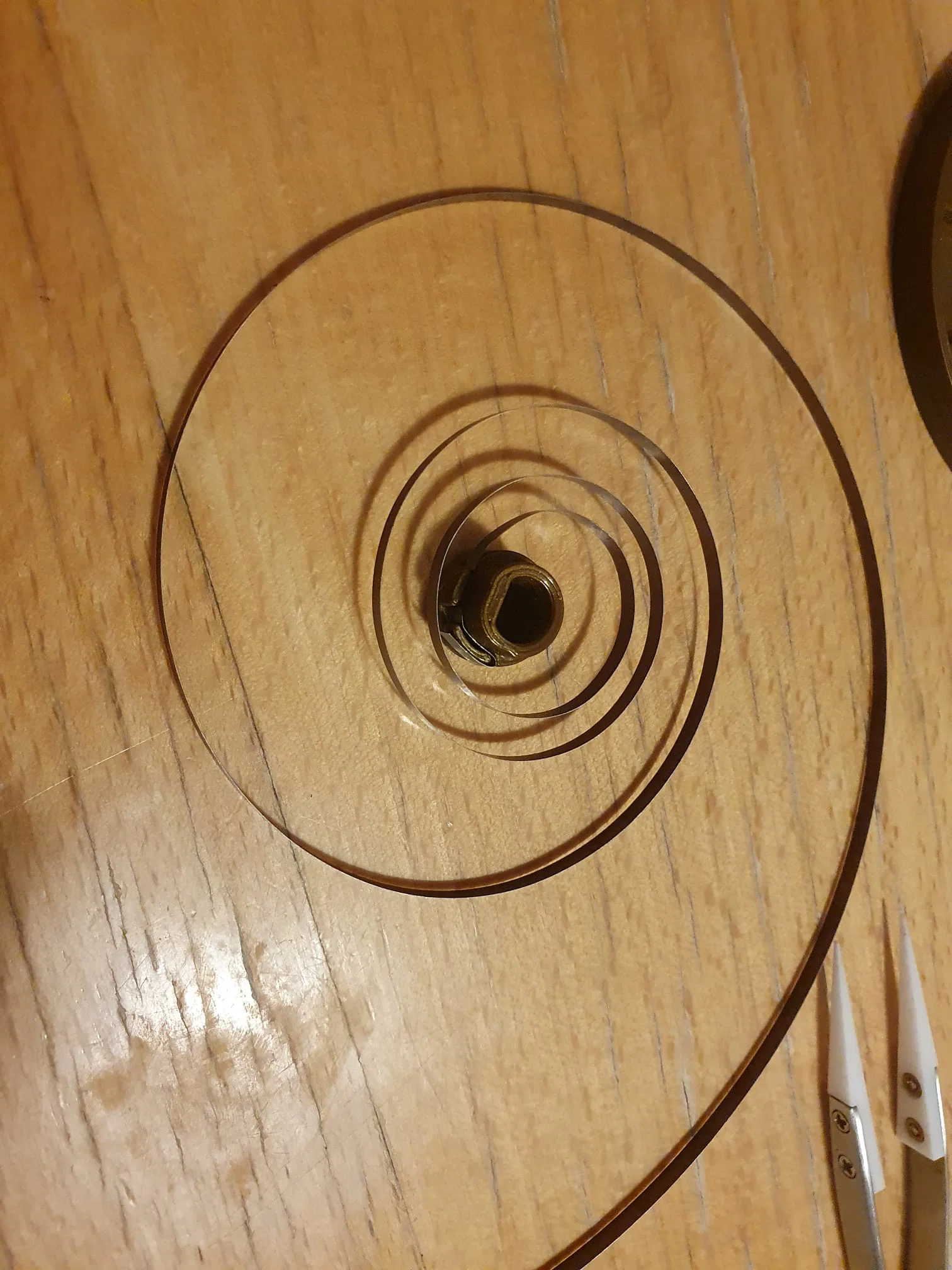

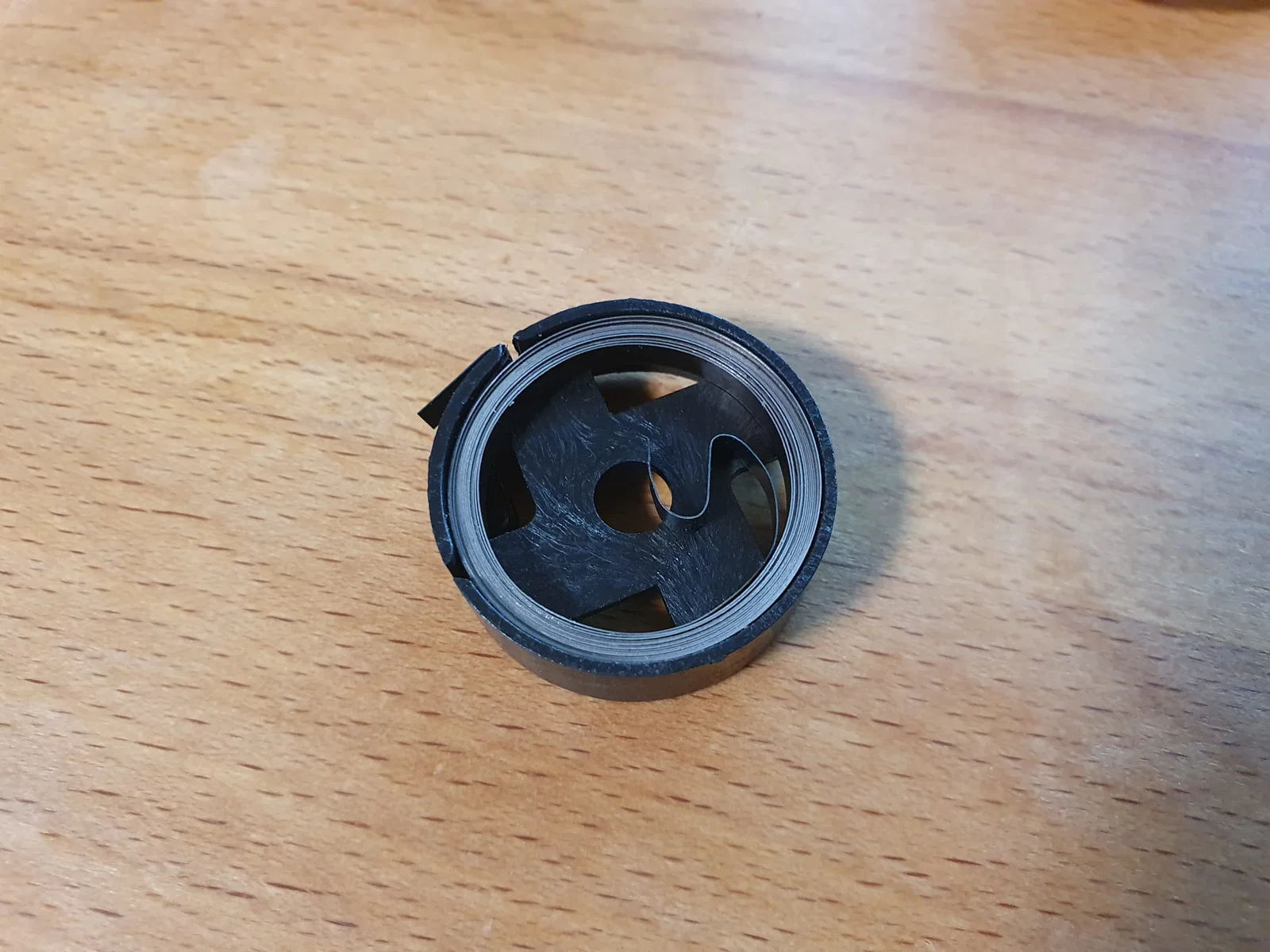

4. cẩn thận lấy lò xo ra (Chú ý! Lò xo có xu hướng bung ra đột ngột)

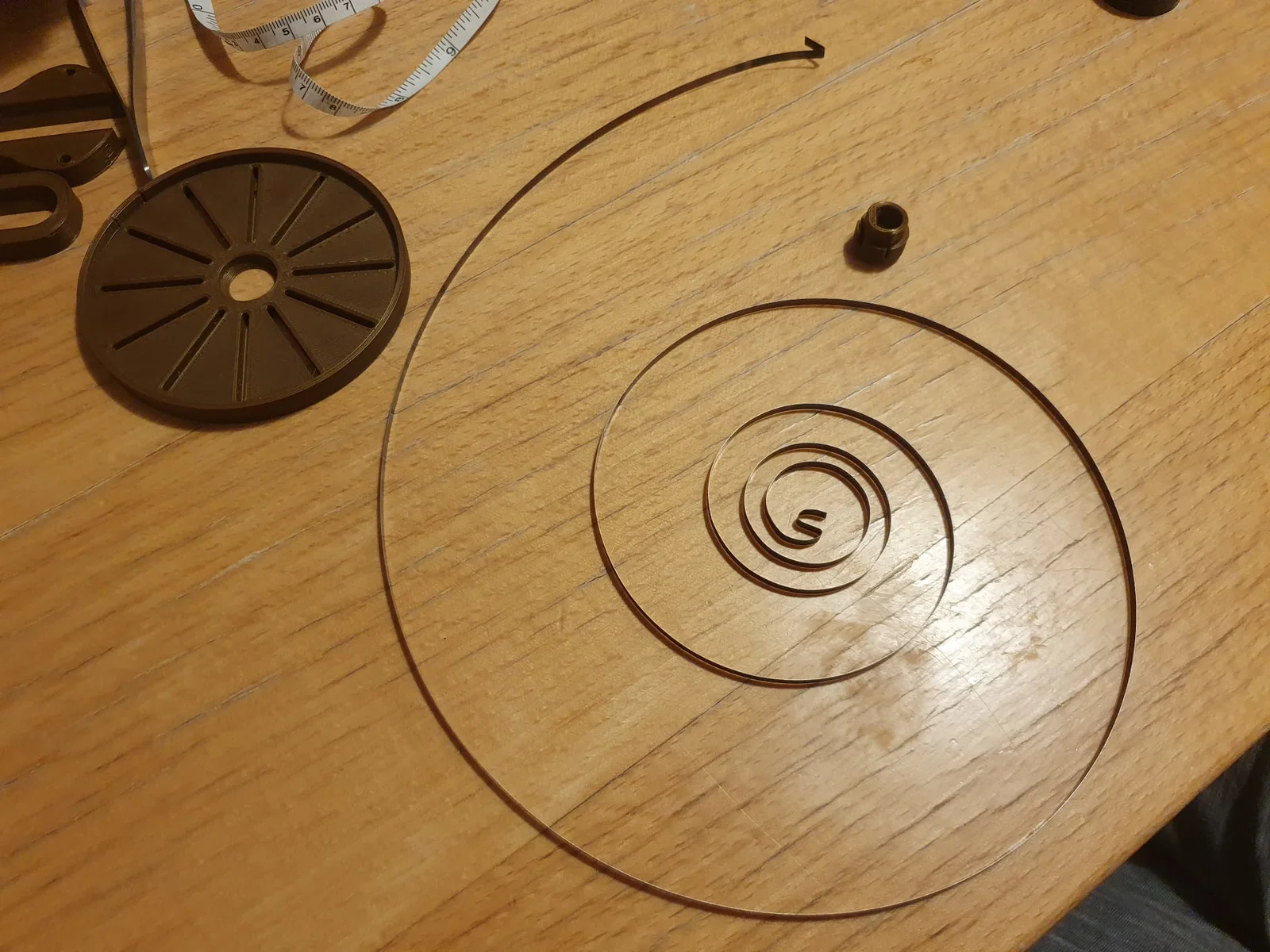

5. bẻ phần trong của lò xo cho khớp với các khe trên chi tiết axle rồi đẩy vào trong

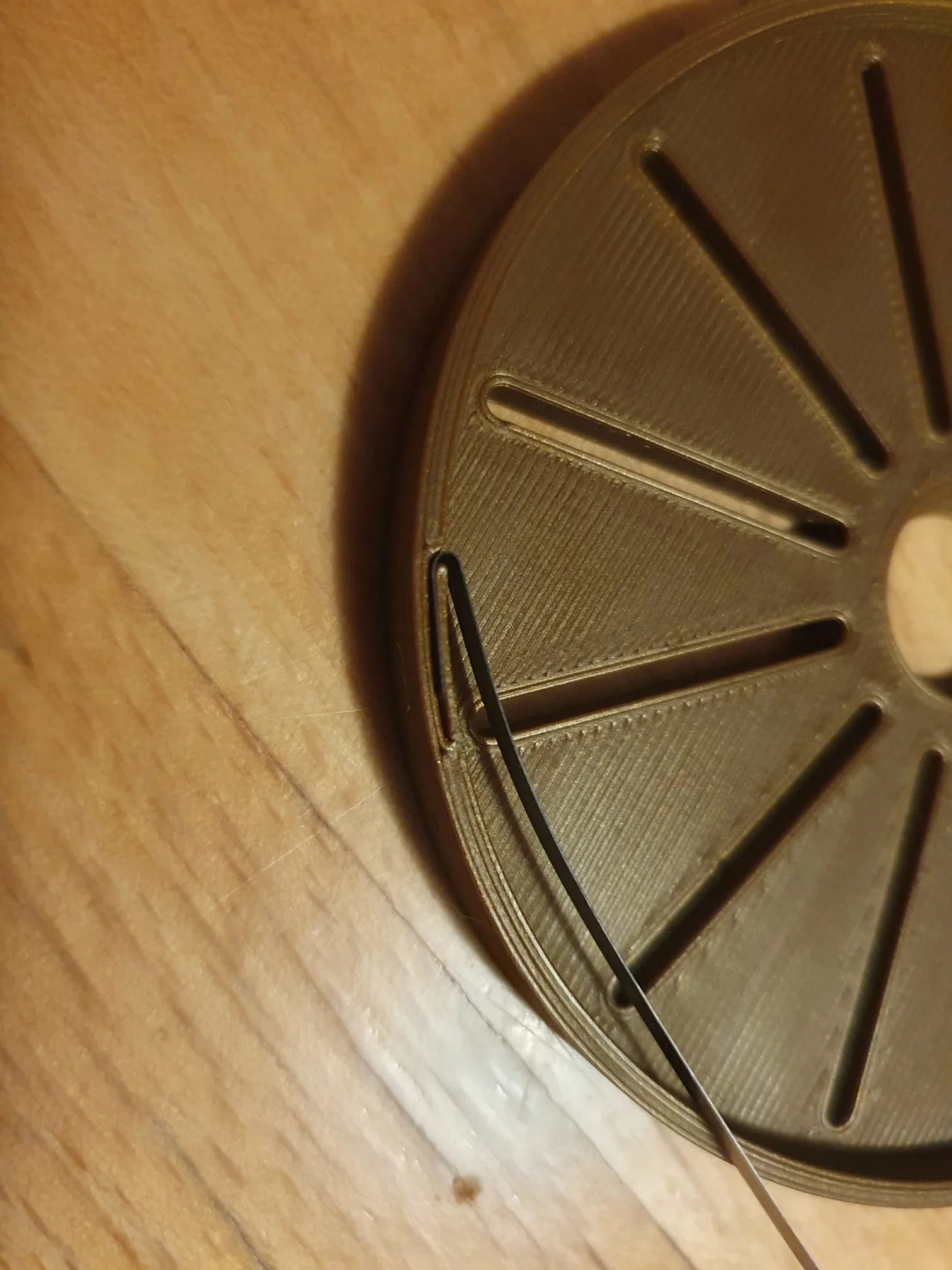

6. nhét phần bẻ ở đầu ngoài của lò xo vào rãnh trên phần housing
7. xong. Tiếp tục lắp universal auto-rewind spoolholder theo video của Vincent

Mình dùng các loại thước và bạc đạn này:

https://www.amazon.de/dp/B074BTL9KV/  (Generic 150cm tape measure)

https://www.amazon.de/dp/B08HH341JW/ (6900-2RS bearing, 10x22x6mm)
