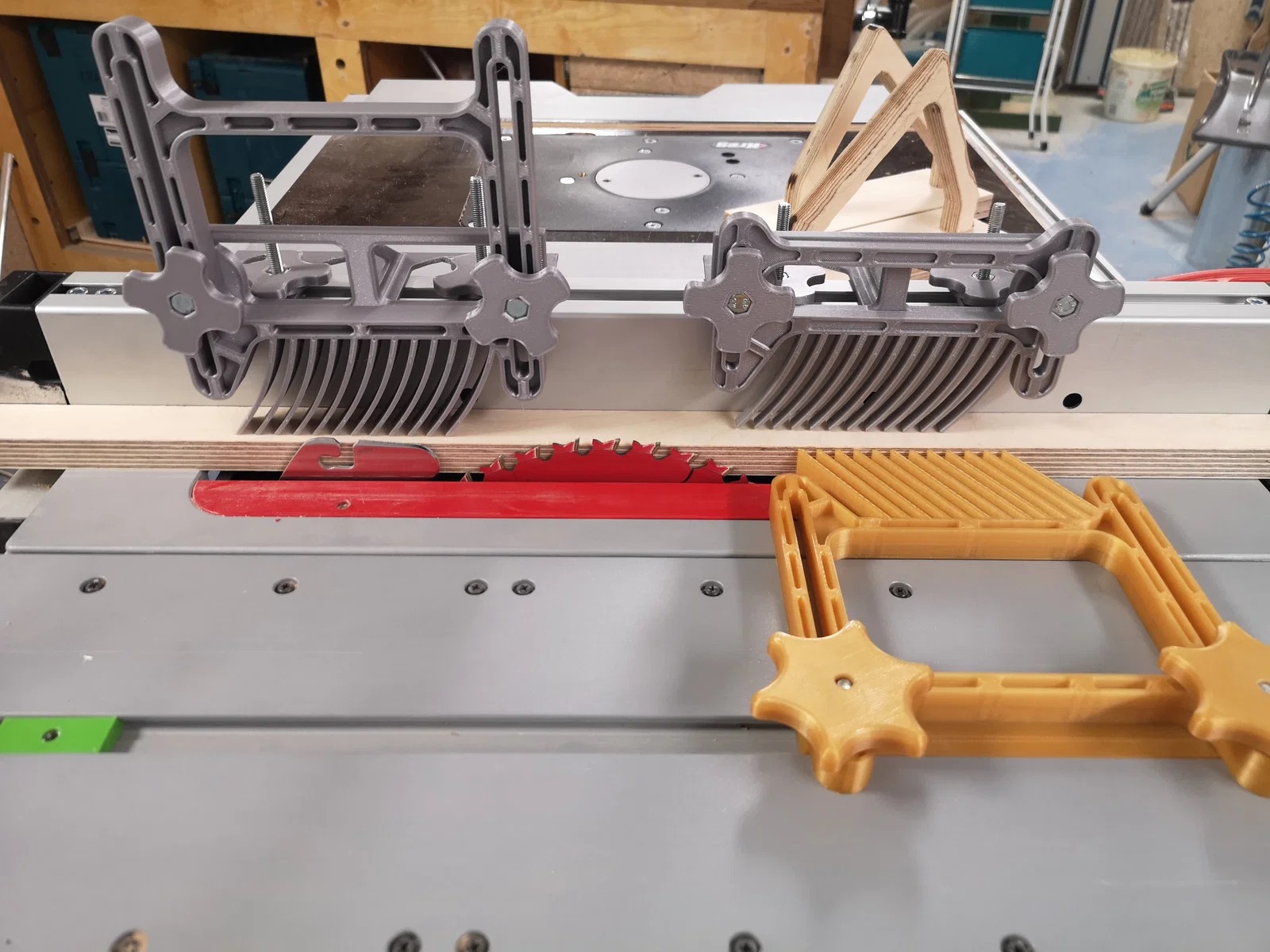

Bosch GTS 10 XC Vertical Featherboard

Vertical Featherboard cho fence của Bosch GTS10XC.

Bạn sẽ cần cho mỗi bộ:

• 1x Featherboard
• 1x Top Bracket
• 2x Slot Nut
• 4x Knob (Cập nhật 19.12.2022: Knob được thiết kế nhỏ hơn một chút để cầm nắm dễ hơn)
• 4x bu lông lục giác M6
  2x M6x20 cho các knob phía trên
  2x M6x15 cho các knob trên fence

Lưu ý: bạn có thể dùng knob của mình theo 4 cách:

1. Đầu bu lông lục giác nằm trong knob, ê-cu nằm ở phía đối ứng
2. Đầu bu lông lục giác nằm ở phía đối ứng, ê-cu nằm trong knob
3. Ê-cu trong knob, ê-cu ở phía đối ứng, dùng ty ren (threaded rod) cắt theo chiều dài và dán vào ê-cu trong knob (khuyến nghị Loctite)
4. Ê-cu trong knob, ê-cu ở phía đối ứng, dùng ty ren (threaded rod) cắt theo chiều dài và dán vào ê-cu phía đối ứng (khuyến nghị Loctite)

Chọn cách phù hợp nhất cũng cho phép bạn dùng bu lông lục giác dài hơn so với thông số nêu trên; dùng 4x M6x20 cũng được. Có gì sẵn trong kho thì dùng cái đó.

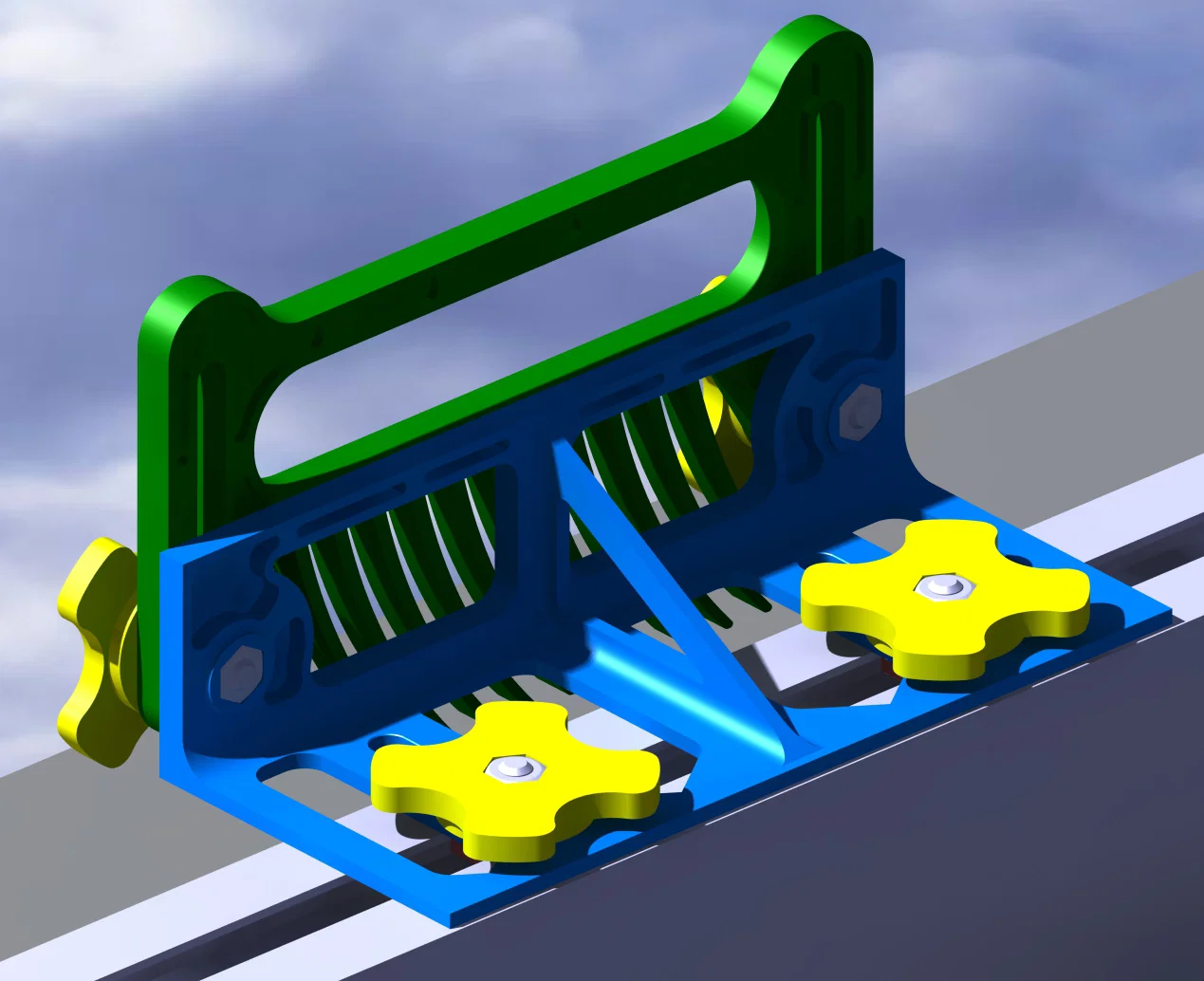

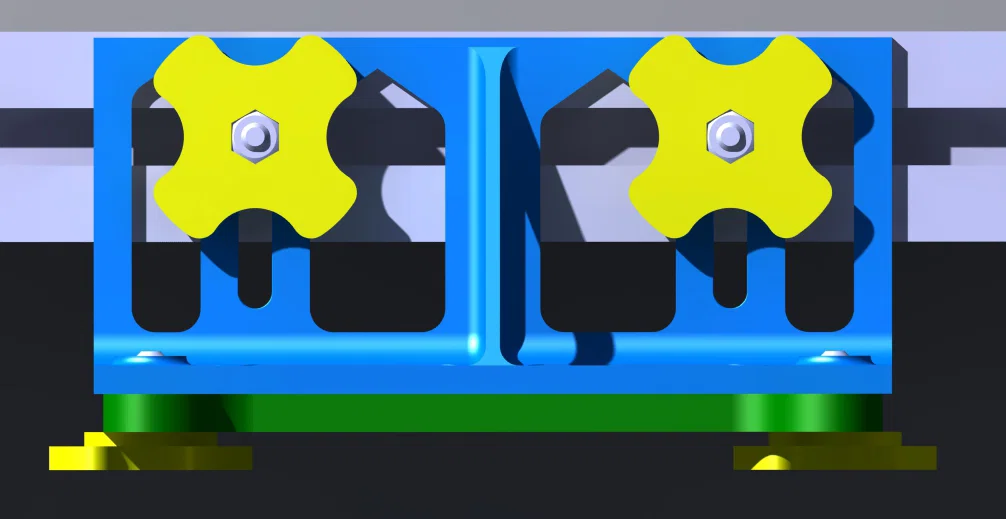

Lắp ráp (theo cách mình dùng knob):

1. Dùng keo siêu dính (super glue) để gắn bu lông lục giác M6x15 vào slot nut (2x)
2. Lắp slot nut vào rãnh trên fence; có thể thả từ phía trên xuống để lắp
3. Dùng keo siêu dính để gắn một ê-cu M6 vào knob (2x)
4. Lắp Top Bracket và siết cố định bằng knob
5. Dùng keo siêu dính để gắn bu lông lục giác M6x20 vào knob (2x)
6. Dùng keo siêu dính để gắn ê-cu M6 vào Top Bracket (2x)
7. Lắp Featherboard lên Top Bracket và siết bằng hai knob M6x20

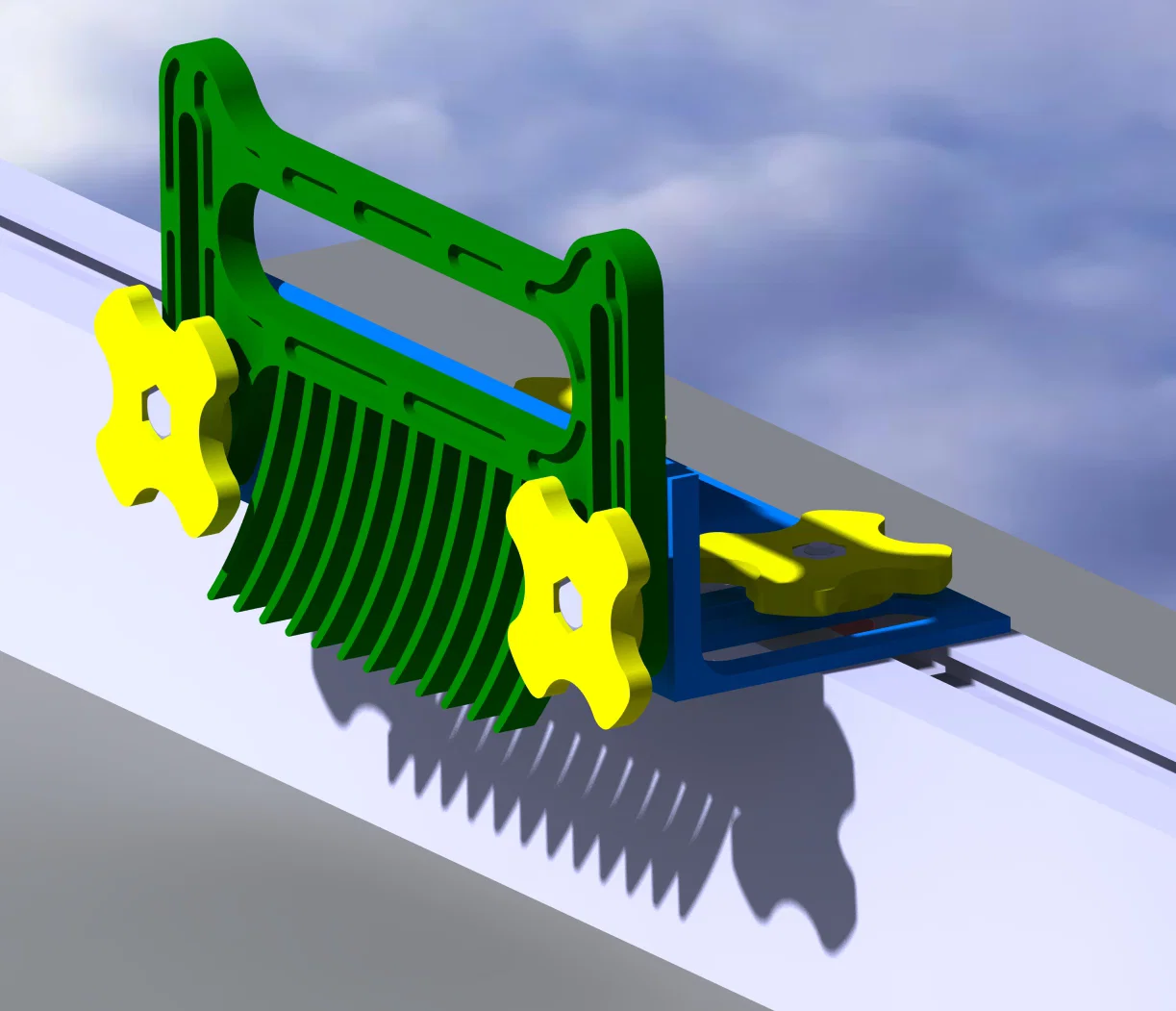

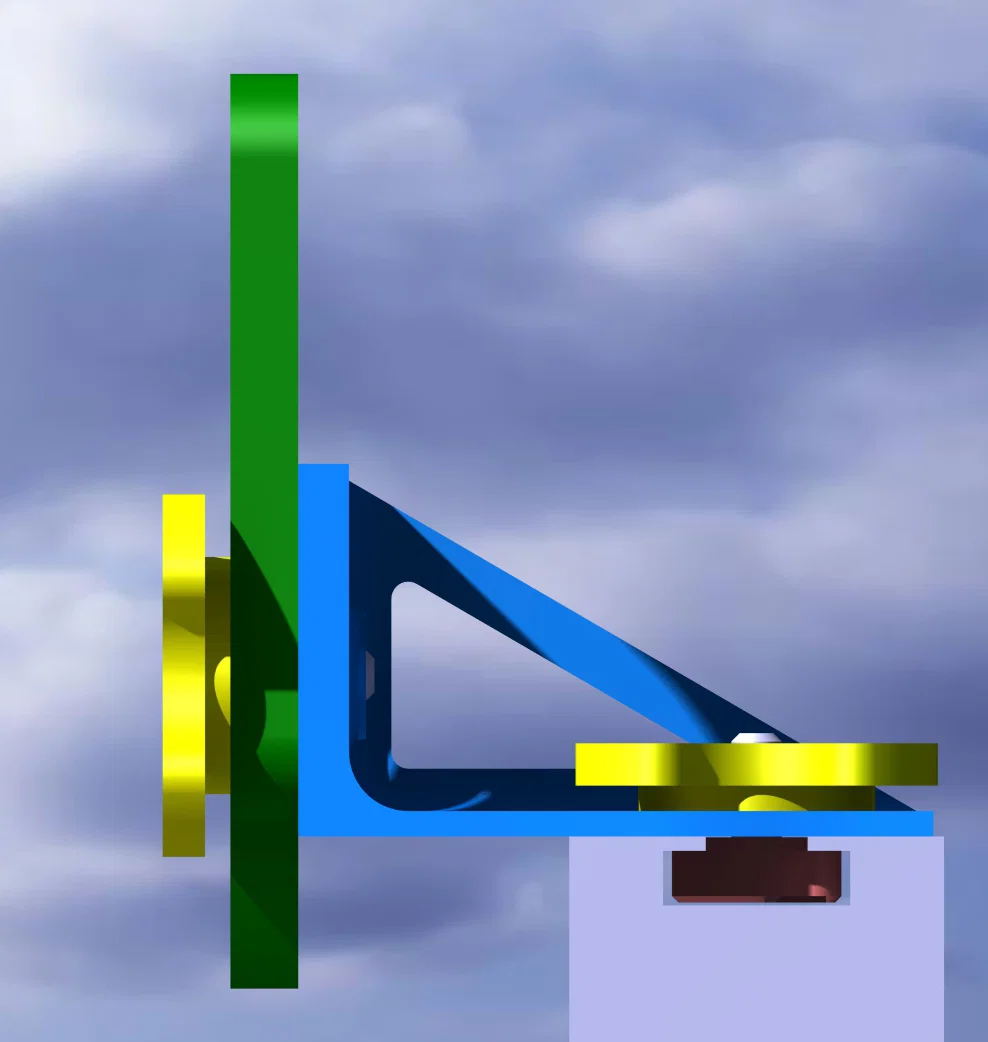

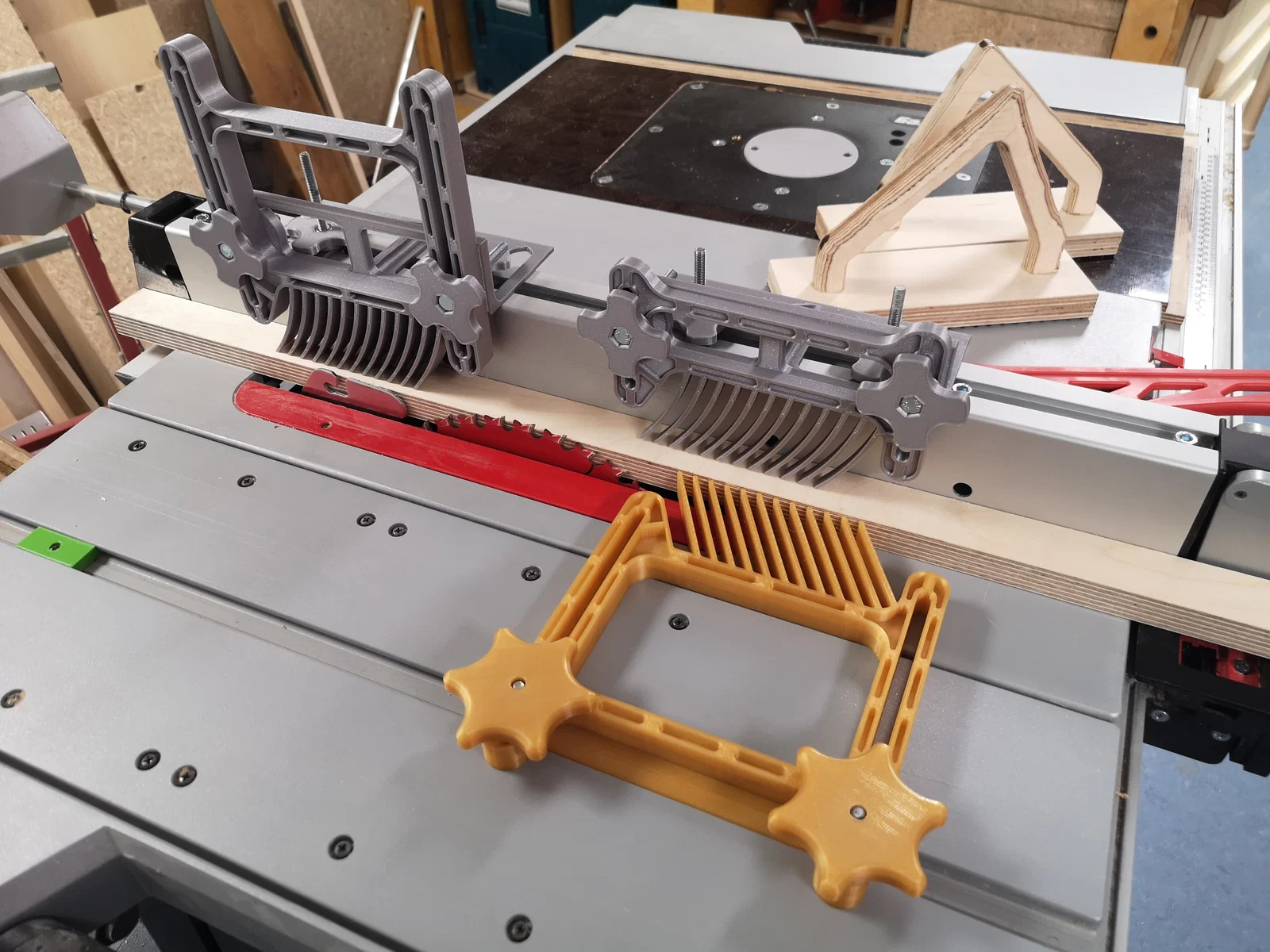

Featherboard hỗ trợ phôi dày tối đa 53 mm và có thể vươn ra xa fence 40 mm; bề rộng cắt tối thiểu 10 mm (độ dày featherboard = 8 mm + chừa 1 mm mỗi bên trái/phải).

Xem bài lắp ráp Vertical Featherboard của mình để biết thêm chi tiết!

Thiết lập in của mình

• PLA
• 0,3 mm
• Infill 30% ±45°
  100% infill cho slot nut

Cho mình xin góp ý về thiết kế nha, và bạn cứ thoải mái đề xuất các ý tưởng tối ưu thiết kế!

Chúc bạn làm vui vẻ!
