Thanh trượt tuyến tính trục X (X-axis linear rail) cho Ender3 V3 SE

Bản mod linear rail cho Ender3 V3 SE.

CẢNH BÁO: Thiết kế này chưa khuyến nghị dùng cho nhu cầu nghiêm túc cho tới khi giải quyết được vấn đề độ ổn định của nozzle.

Sau một thời gian test, mình thấy nozzle chưa đủ ổn định và có thể bị lắc khi retract trong lúc in các vật liệu như PETG. Đây là lỗi thiết kế nghiêm trọng, cần được xử lý trước khi dùng bản mod này.

Khung tool được thiết kế để thay thế “drop-in” cho khung thép zin. Ngoài ra cũng có thể hoạt động với một số cooling mod.

Danh sách BOM đầy đủ để làm bản mod này:

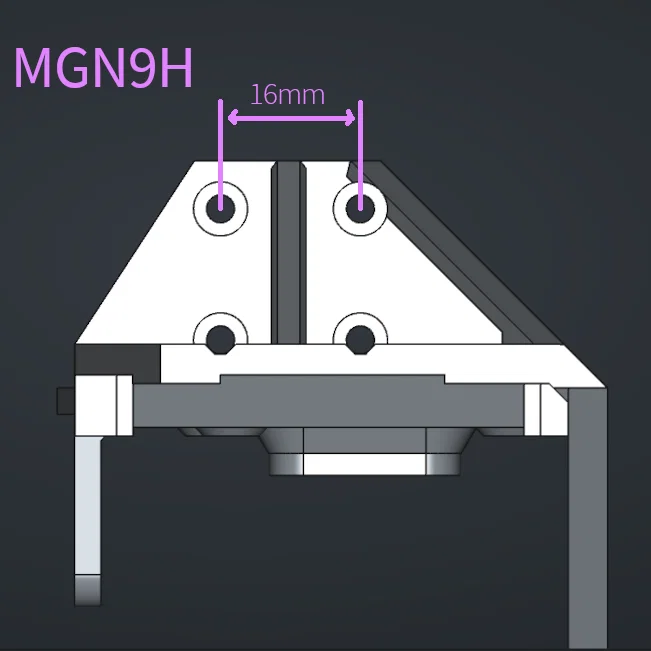

• Linear rail MGN9H, dài 290mm.
• 8x M3 T-nut cho nhôm định hình hệ 20series
• 9x insert ren M3 loại 4x5. (dài 4mm, đường kính ngoài 5mm ở phần có gân)
• 8x bulông M3x8 cho linear rail
• 4x bulông M3x6 để bắt khung tool lên con trượt (rail carriage)

Lắp ráp:

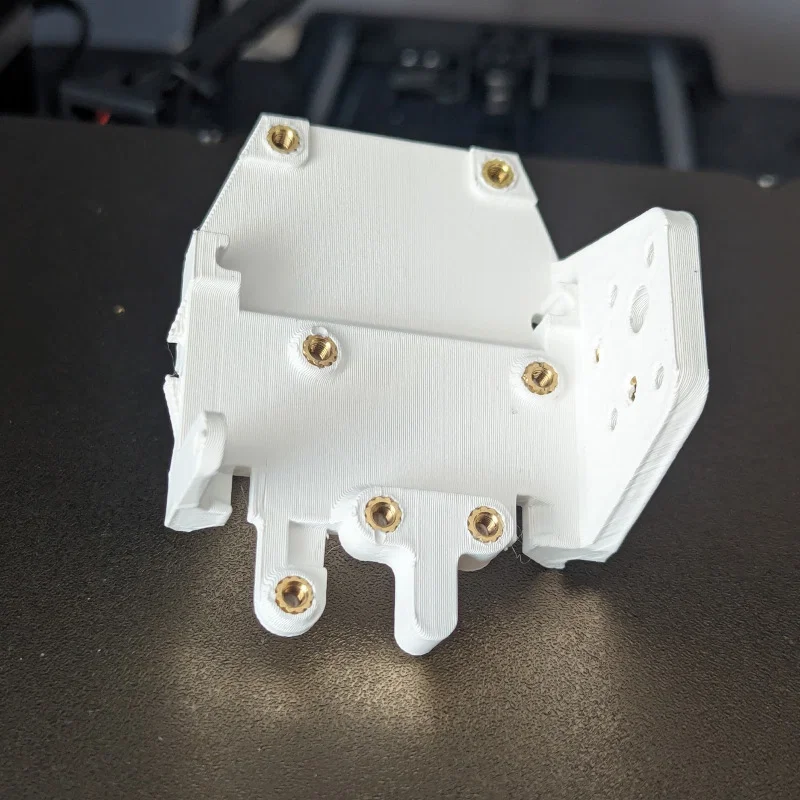

• Ép các insert ren vào khung.
• Tính trước cách làm các hốc (pocket) để chừa khoảng hở cho con trượt:

• Tạo các hốc như đánh dấu ở trên bằng dụng cụ bạn chọn. (V3KE đã có phần đúc kiểu này, ít nhất ở phía motor, nên có thể sau này bản SE cũng sẽ có part cập nhật tương tự).
• Luồn T-nut vào rãnh trên của thanh nhôm trục X.
• Tháo rời và gỡ tool carriage theo hướng dẫn của Creality: https://www.youtube.com/watch?v=b81rU2iMNso
• Tháo miếng nhựa phía trên khỏi PCB
• Đặt linear rail lên thanh nhôm. Căn cho thẳng, siết nhẹ. Kiểm tra khoảng hở con trượt hai bên. Nếu con trượt bị cạ/khựng thì chỉnh lại. Con trượt phải chạy qua lại trơn tru, và chừa khoảng ~1mm mỗi bên là phần không dùng tới.
• Luồn dây belt vào khung.

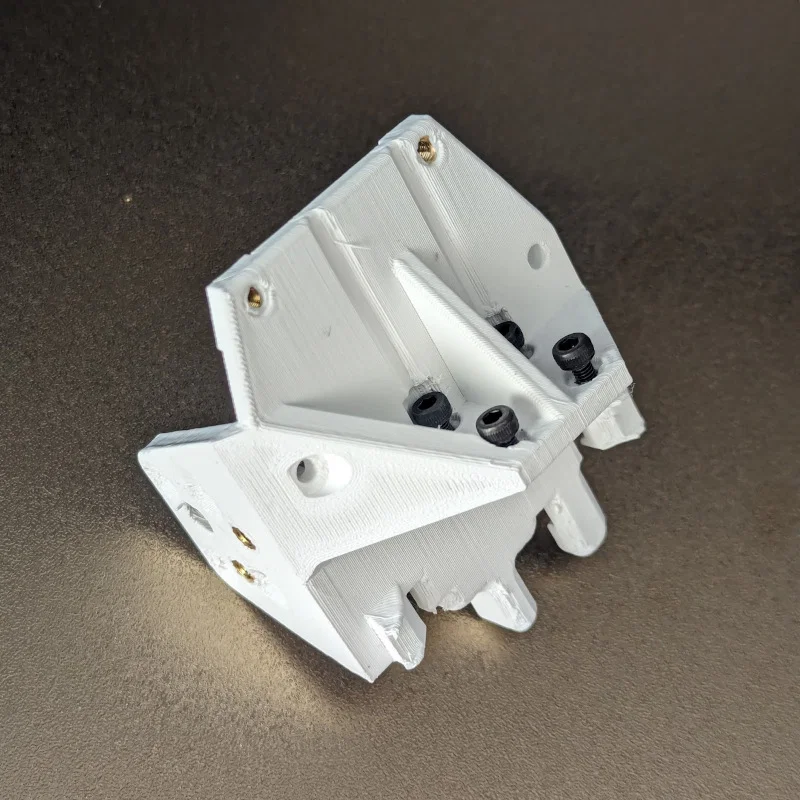

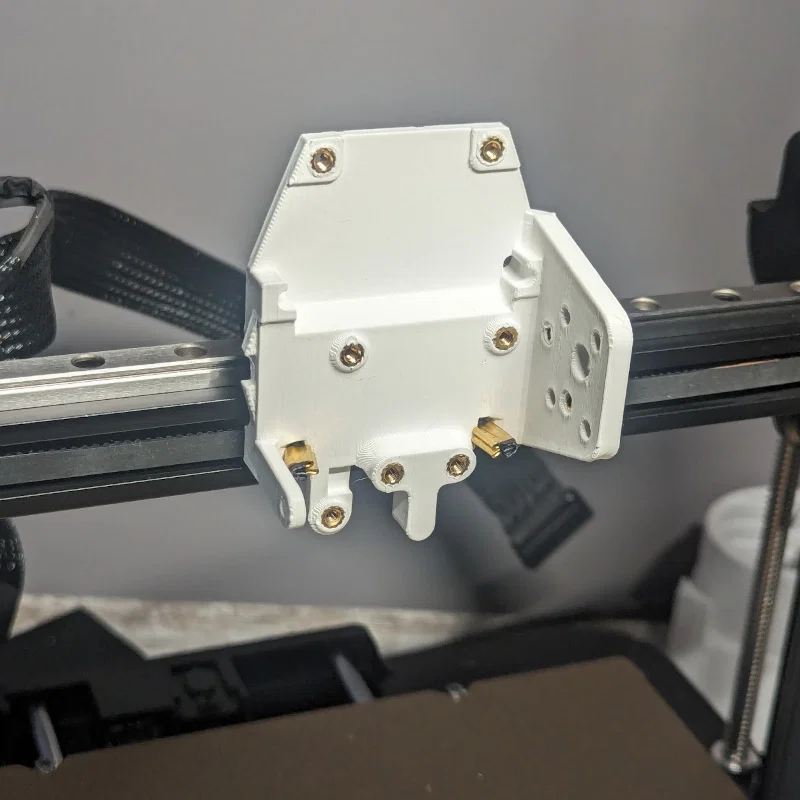

• Bắt khung vào con trượt bằng 4x bulông M3x6

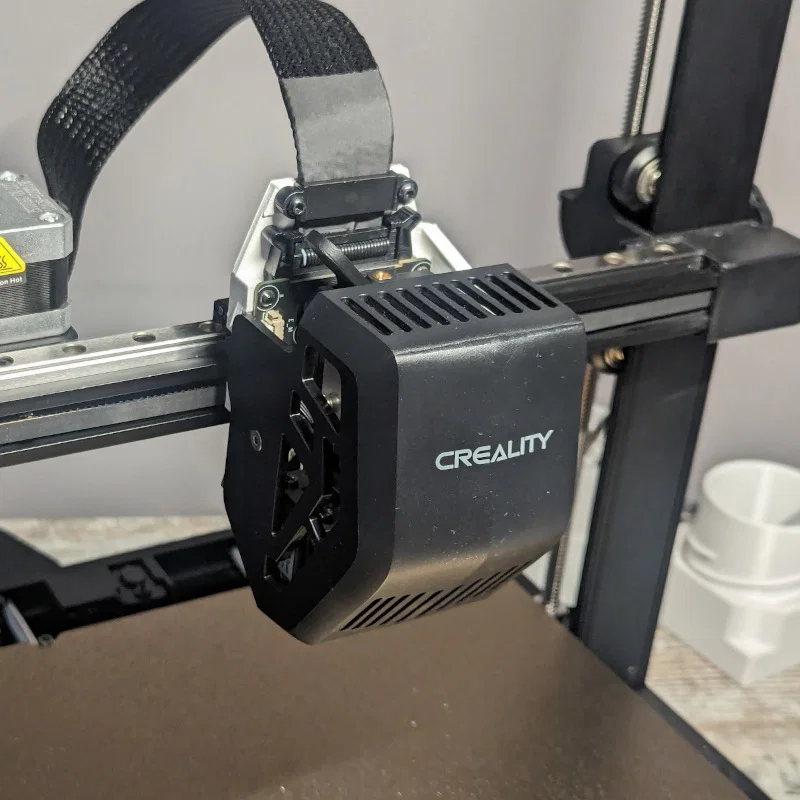

• Lắp lại tool head theo thứ tự ngược lên khung mới.

• Kiểm tra tool head có đứng thẳng hay không, hoặc đo khoảng cách giữa mặt sau tool head và thanh nhôm (extrusion profile) phải là 3mm. Nếu cần thì nới rail ra và chỉnh lại khoảng hở, rồi siết rail lại.
• Dùng tay đẩy thử tool head chạy hết hành trình. Bên trái phải chạm công tắc giới hạn trục X, và bên phải phải chạy tới sát thanh nhôm đứng (vertical profile).

Lần khởi động đầu tiên:

• Bật máy in
• Vào menu “Move”, chọn trục X.
• Chờ máy home xong.
• Di chuyển đầu in từ từ tới vị trí X=220, vừa đi vừa kiểm tra khoảng hở và vật cản.
• Nếu không có vấn đề cạ chạm thì chạy auto bed leveling.
• Vậy là xài được.

Mẹo in:

• In nghiêng 45 độ như vầy
• Model đã thêm chamfer để hỗ trợ tạo support. Nên support mặc định kiểu ‘snug’ sẽ ra tốt.
• Ít nhất là PETG
• Tối thiểu 3 walls.

Chỉnh sửa 2024-Apr-24.

Thêm model v02:

• Thay đổi nhẹ ở model:
  • Nâng phần “extruder shoulder” lên để tăng ổn định theo phương đứng một chút.
  • Thêm vật liệu ở phần “rail shoulder” để tránh nhựa bị nứt/gãy khi siết bulông quá lực

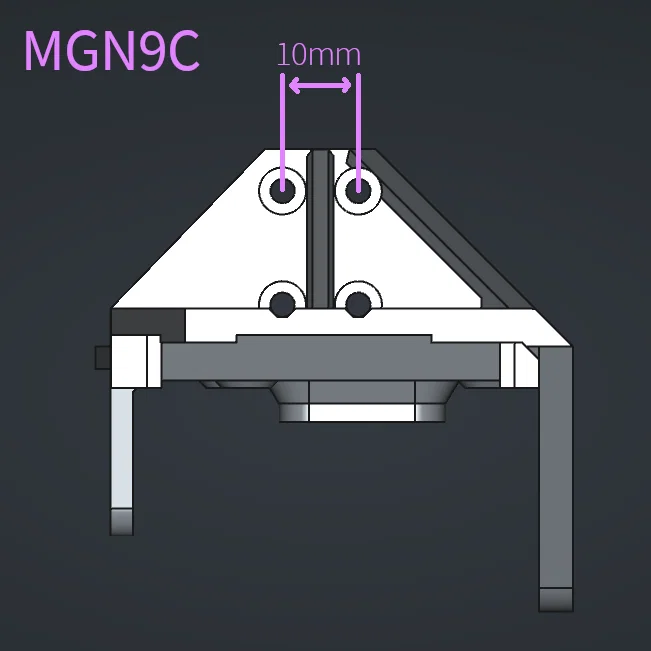

• Thêm biến thể MGN9C (carriage ngắn)
