Vỏ (Enclosure) cho Weather Display Enclosure

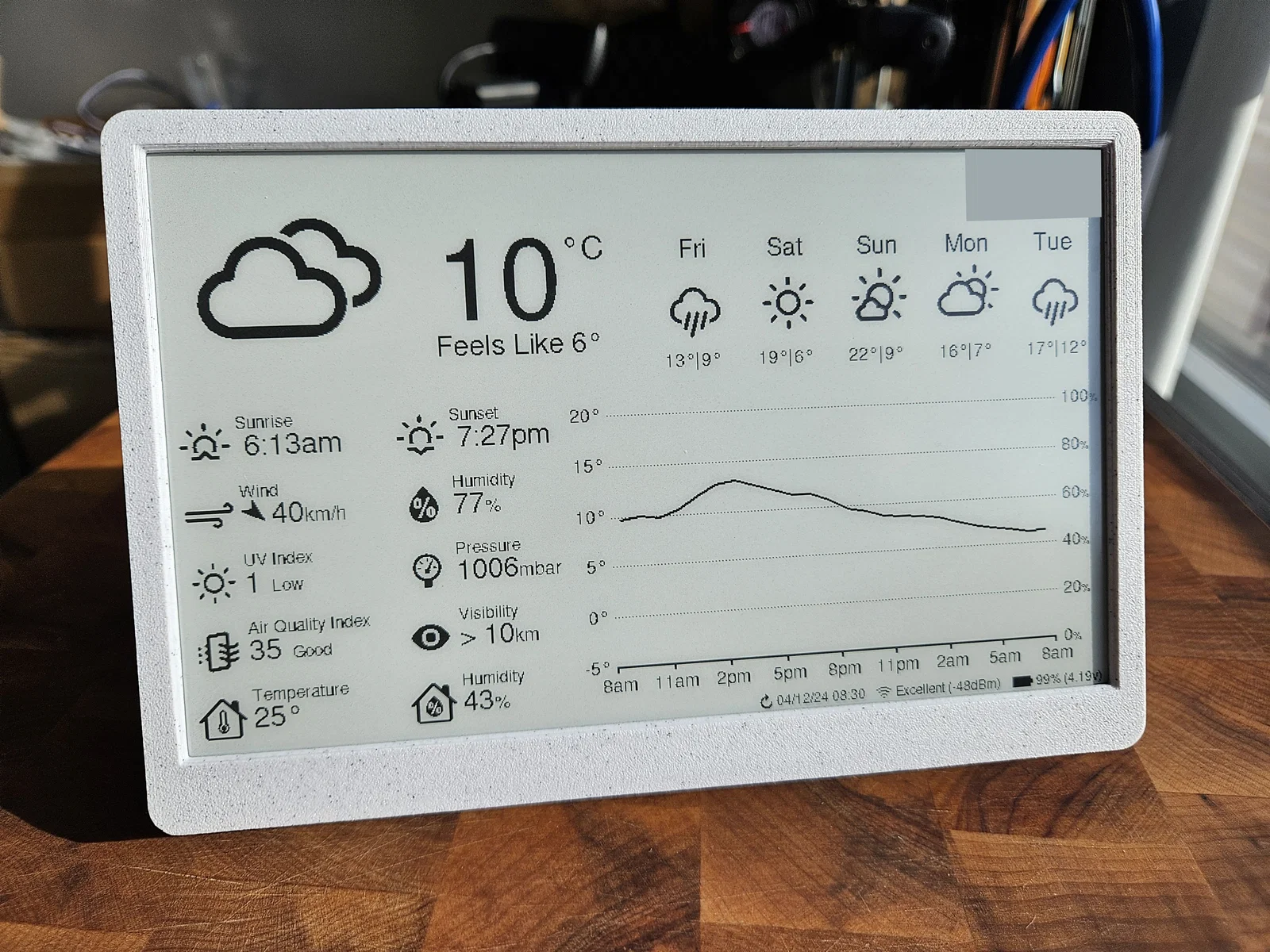

Màn hình thời tiết ESP32 E-Paper

Đây là một bộ vỏ (enclosure) cho dự án ESP32 E-Paper Weather Display.

Tổng quan

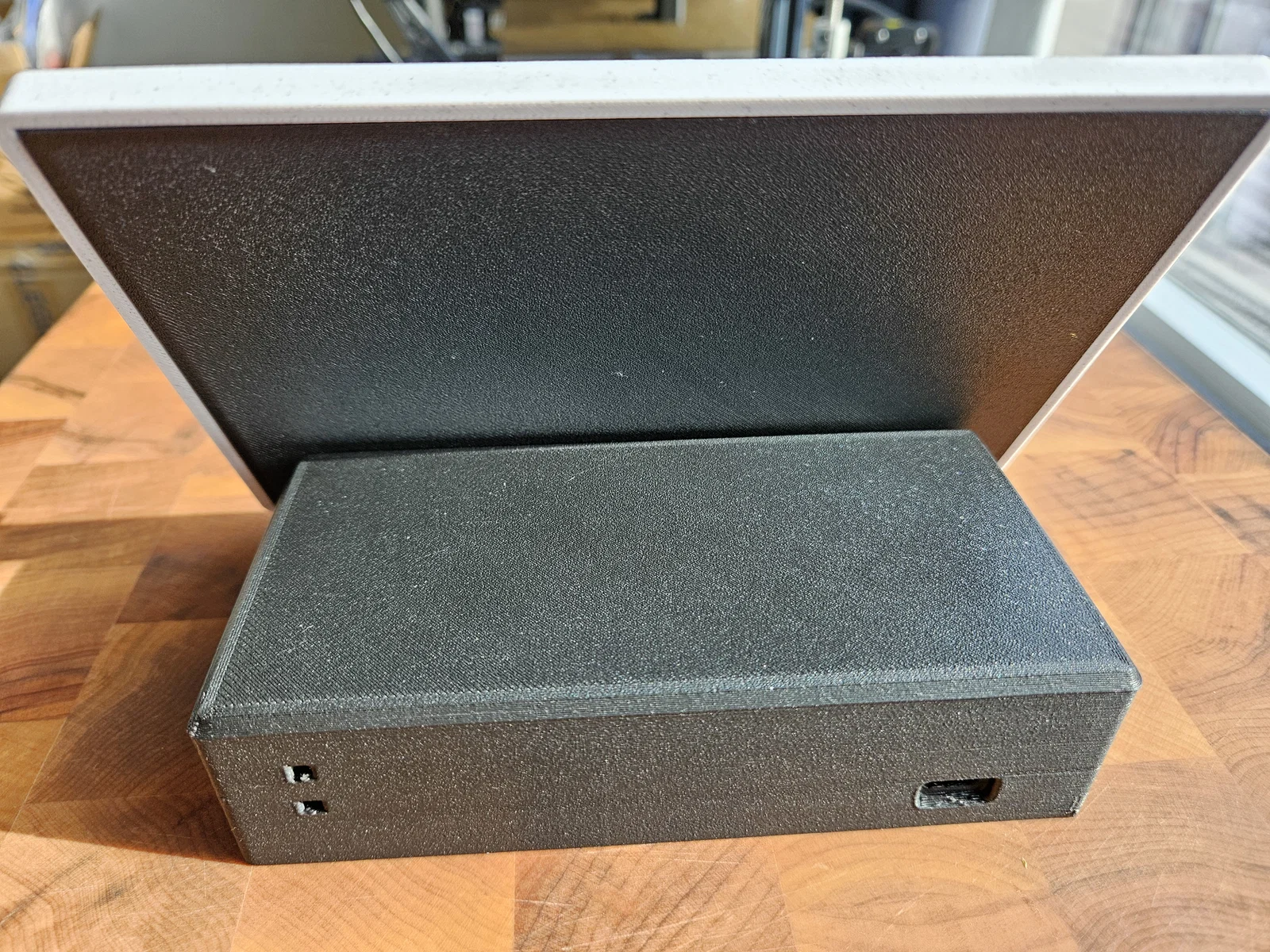

Mình tình cờ thấy dự án ESP32 E-Paper Weather Display trên GitHub và muốn làm một cái enclosure để nhìn giống các thiết bị kiểu Nest Hub hơn.

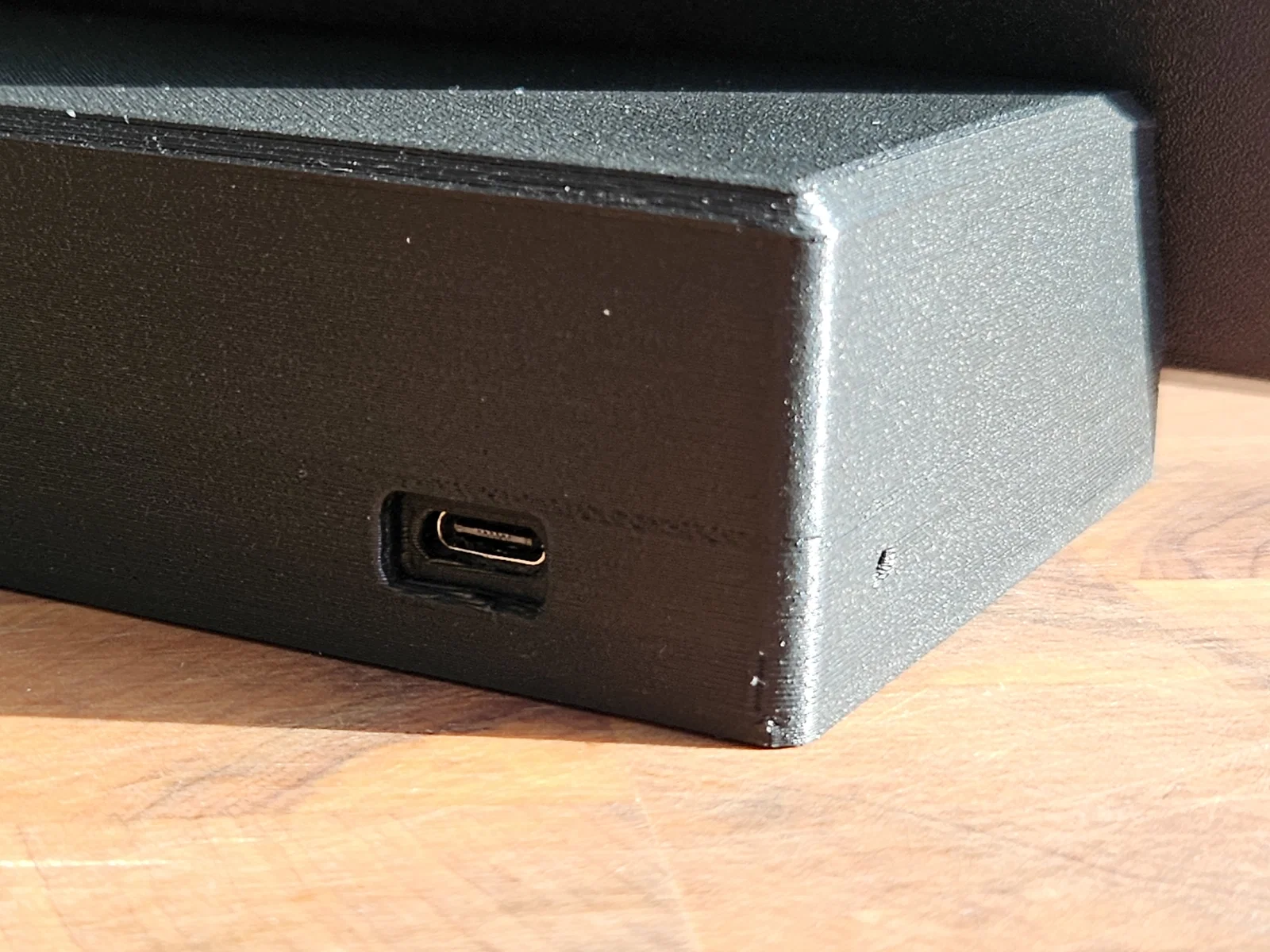

Mình cũng muốn đảm bảo hỗ trợ FireBeetle 2 có gắn header, và có sẵn một lỗ để bấm nút reset khi cần (có thể dùng một đoạn filament chọc vào nếu bạn không có đồ gì đủ dài).

Enclosure này lắp sẽ hơi “rườm” hơn vài lựa chọn khác cho dự án này, nhưng theo mình thì đáng để lấy được thiết kế hoàn thiện cuối cùng. Mình có để khuyến nghị lắp đặt bên dưới để việc ráp cho mượt nhất có thể.

Lưu ý: Bạn sẽ thấy ảnh của mình có hơi khác một chút. Thiết kế ban đầu của mình dùng 4 insert M3 và bu-lông để nối khay adapter với phần đế. Về sau thì dùng 2 cái thôi sẽ dễ hơn nhiều (và vẫn dễ bảo trì). Các model đã được cập nhật để bỏ phần này hoàn toàn.

Cập nhật

• 25/04/2024: Thêm model để hỗ trợ pin 906090. Mình chưa tự test độ vừa, nên nếu bạn có test thì chia sẻ kết quả giúp mình.

Danh sách vật tư (Bill of Materials)

Weather Display:

• FireBeetle 2 ESP32-E
• Good Display e-paper 7.5in (GDEY075T7)
• Good Display DESPI-C02 Adapter Board
• Pin (Battery)
  • PL 905090 3.7V 5000mAh (khuyến nghị)
  • PL 906090 3.7V 6000mAh
• BME280 5V Digital Sensor (1 lỗ bắt vít)

Enclosure:

• 9x - M2 Threaded Inserts (đường kính 3.6mm x dài 3mm)
• 3x - M3 Short Threaded Inserts (đường kính 4.6mm x dài 3mm)
• 6x - M3 Long Threaded Inserts (đường kính 4.6mm x dài 5.7mm)
• 5x - Ốc M2x4mm đầu lục giác chìm (Socket Head Bolts)
• 4x - Ốc M2x6mm đầu lục giác chìm (Socket Head Bolts)
• 5x - Ốc M3x8mm đầu lục giác chìm (Socket Head Bolts)
• 4x - Ốc M3x8 đầu chìm (Countersunk Head Bolts)

Ghi chú:

• Do thiết kế phần đế nên ốc đầu chìm (countersunk) là bắt buộc
• Có thể dùng M3 short threaded inserts thay cho long nếu cần, nhưng mình chưa test

Cài đặt in (Print Settings)

• 4 perimeters/walls
• 25% infill
• Chiều cao lớp (layer height) 0.2mm
• Line width 0.4mm
• 5 lớp top và bottom
• Các part đã được xoay sẵn đúng hướng để in
• Không cần support

Hướng dẫn lắp đặt (Installation Guidelines)

Lưu ý: Nhớ kết nối và test toàn bộ phần cứng để đảm bảo hoạt động trước khi lắp vào enclosure

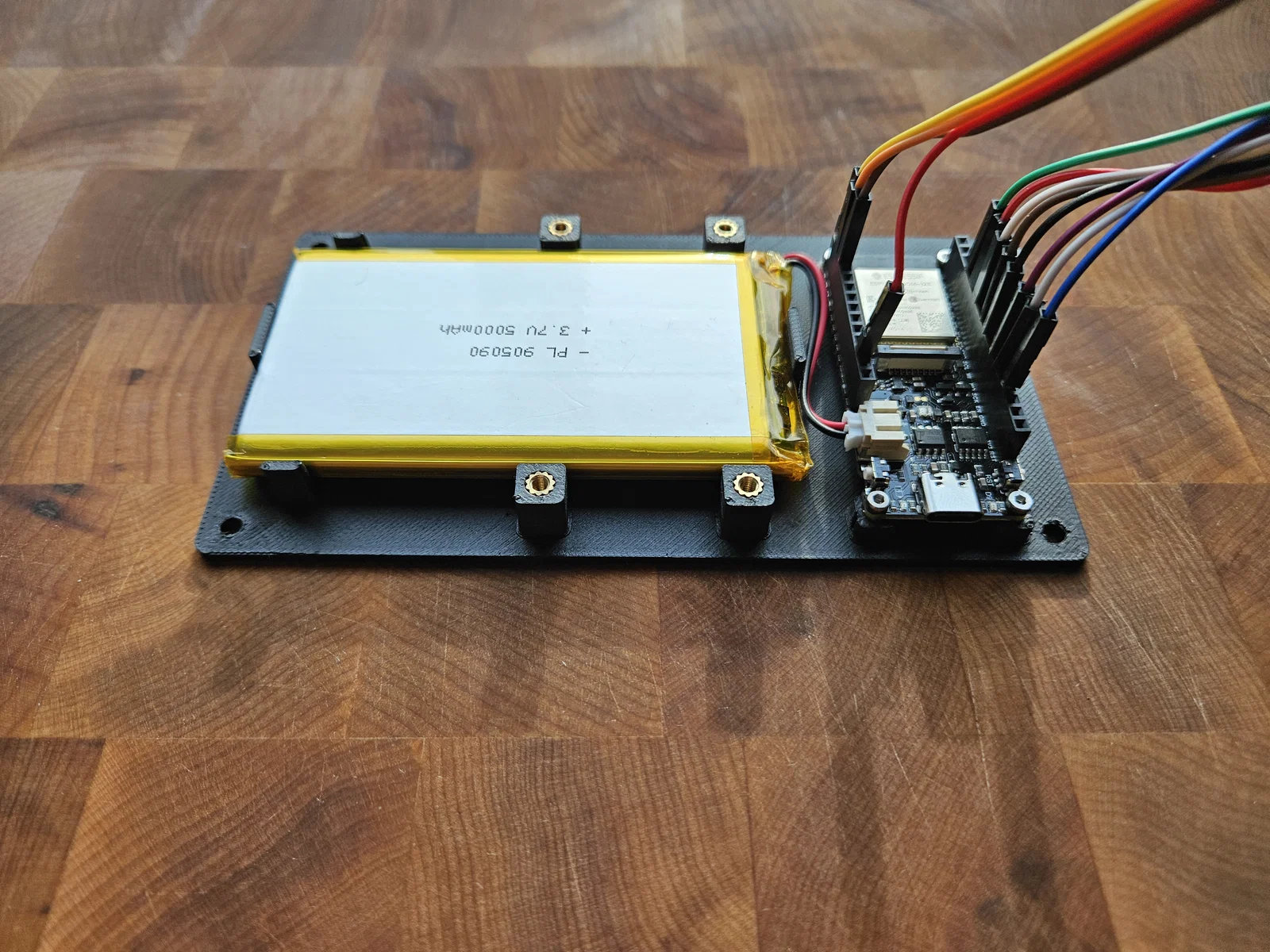

1. Kết nối dây cáp vào FireBeetle, rồi dán (tape) phần đầu sensor và đầu adapter lại với nhau để lát lắp cho dễ.

2. Ép/cấy threaded inserts vào (3 cái M3 short là cho phần lưng của màn hình).

3. Gắn màn hình vào vỏ (mình khuyên trượt phần trên của tấm lưng vào trước rồi nhấn phần dưới để nó “khớp” vào).

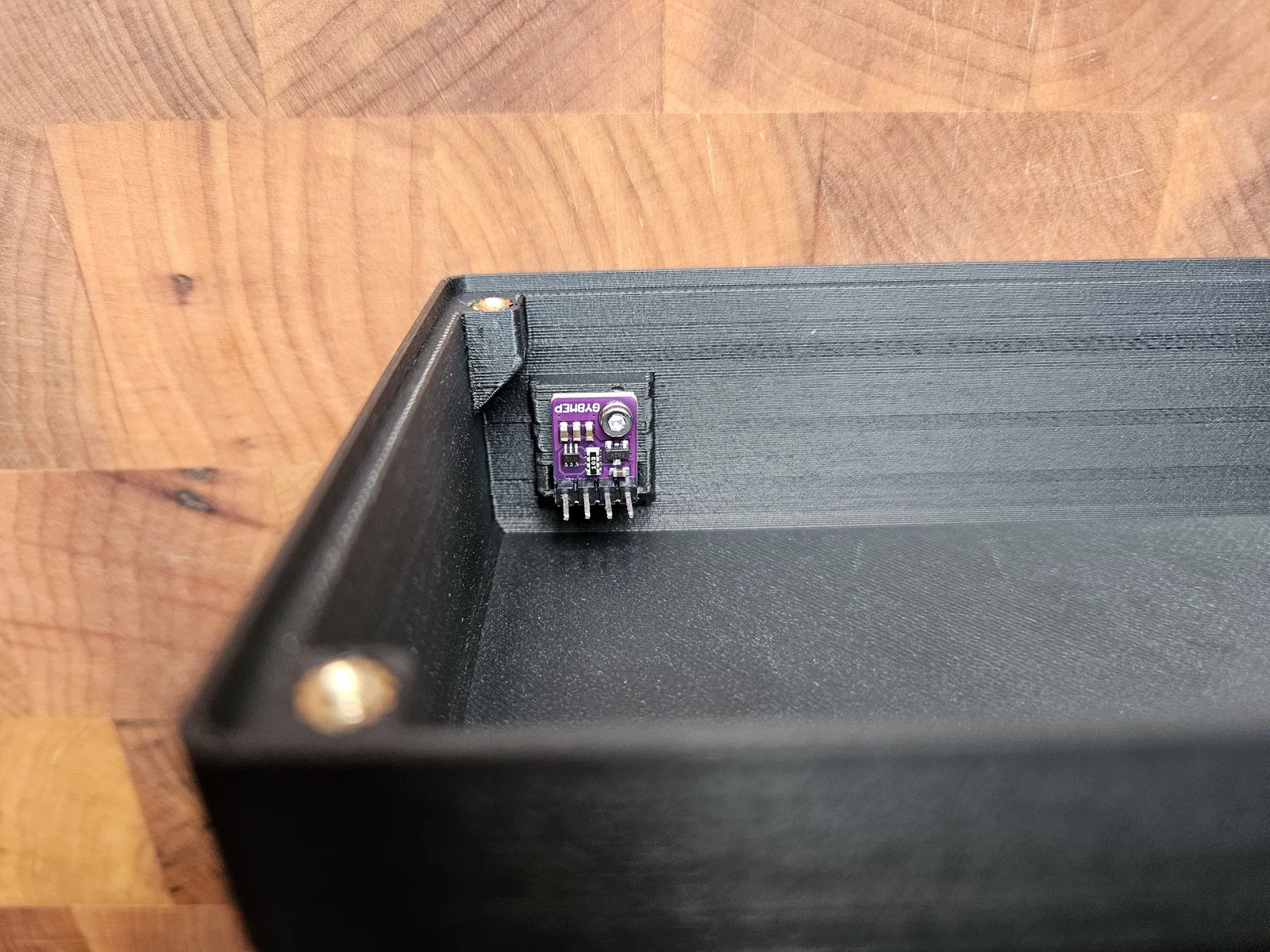

4. Gắn sensor BME280 bằng ốc M2x4mm.

5. Để màn hình úp xuống, canh khớp enclosure rồi siết 3 con ốc M3x8mm (mỗi con vặn ăn ren nhẹ trước cho đủ 3 con, rồi hãy siết chặt).

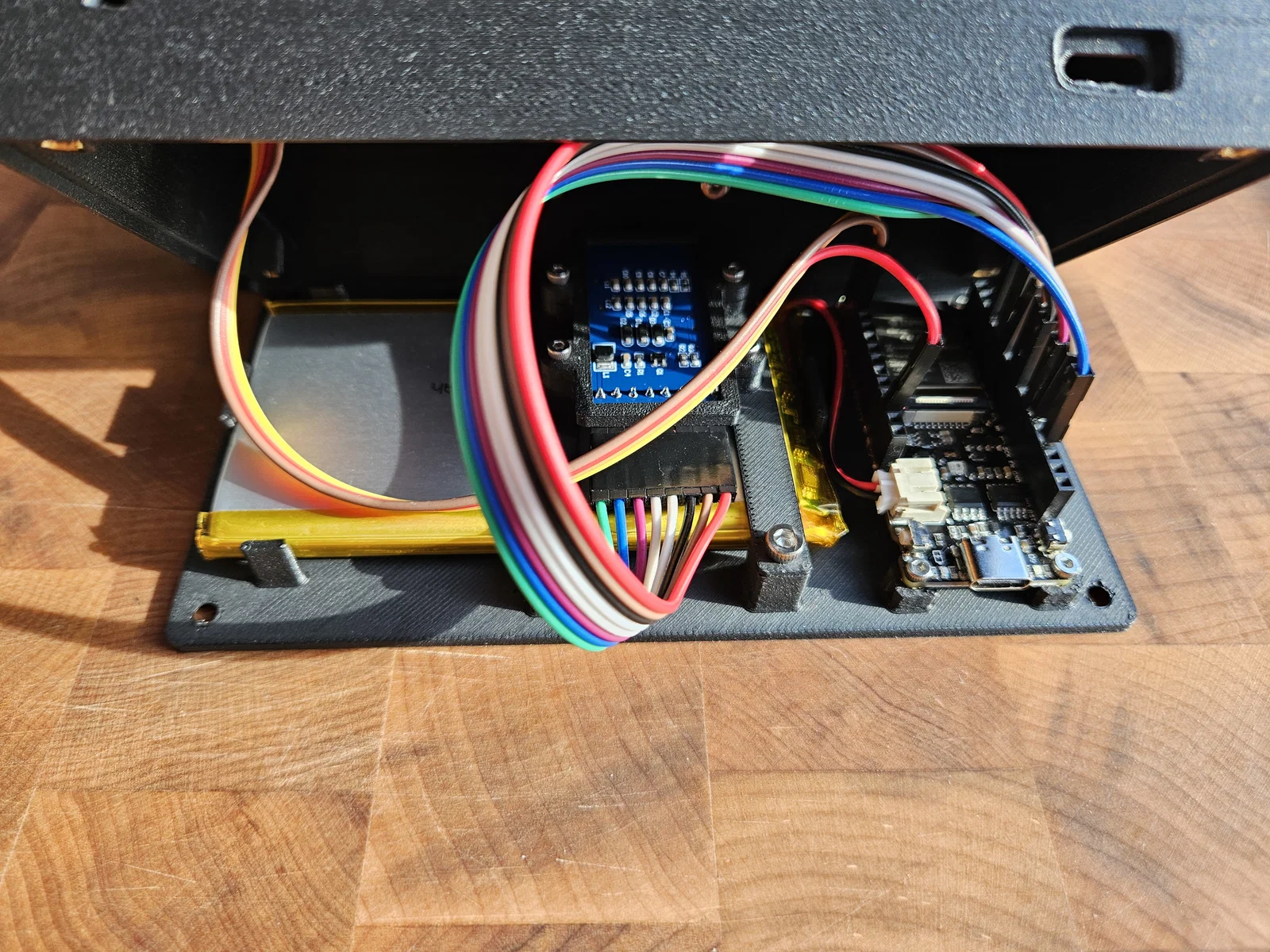

6. Gắn display adapter (có thể tì nhẹ lên dây cáp để dễ cắm như hình bên dưới, và nhớ gạt/khóa cái ngàm đen).

7. Kết nối cáp vào sensor BME280.

8. Canh khớp khay display adapter (adapter tray) và bracket, dùng 2 con ốc M2x6mm. Sau đó canh và bắt adapter vào phần đế bằng 2 con ốc M3x8mm.

9. Gắn dây cáp vào display adapter, xếp gọn dây, đóng enclosure lại, rồi cố định bằng 4 con ốc M3x8 đầu chìm (countersunk).
