Callisto 2 Plus - Máy tính retro in 3D hoàn toàn

Giờ đã có!

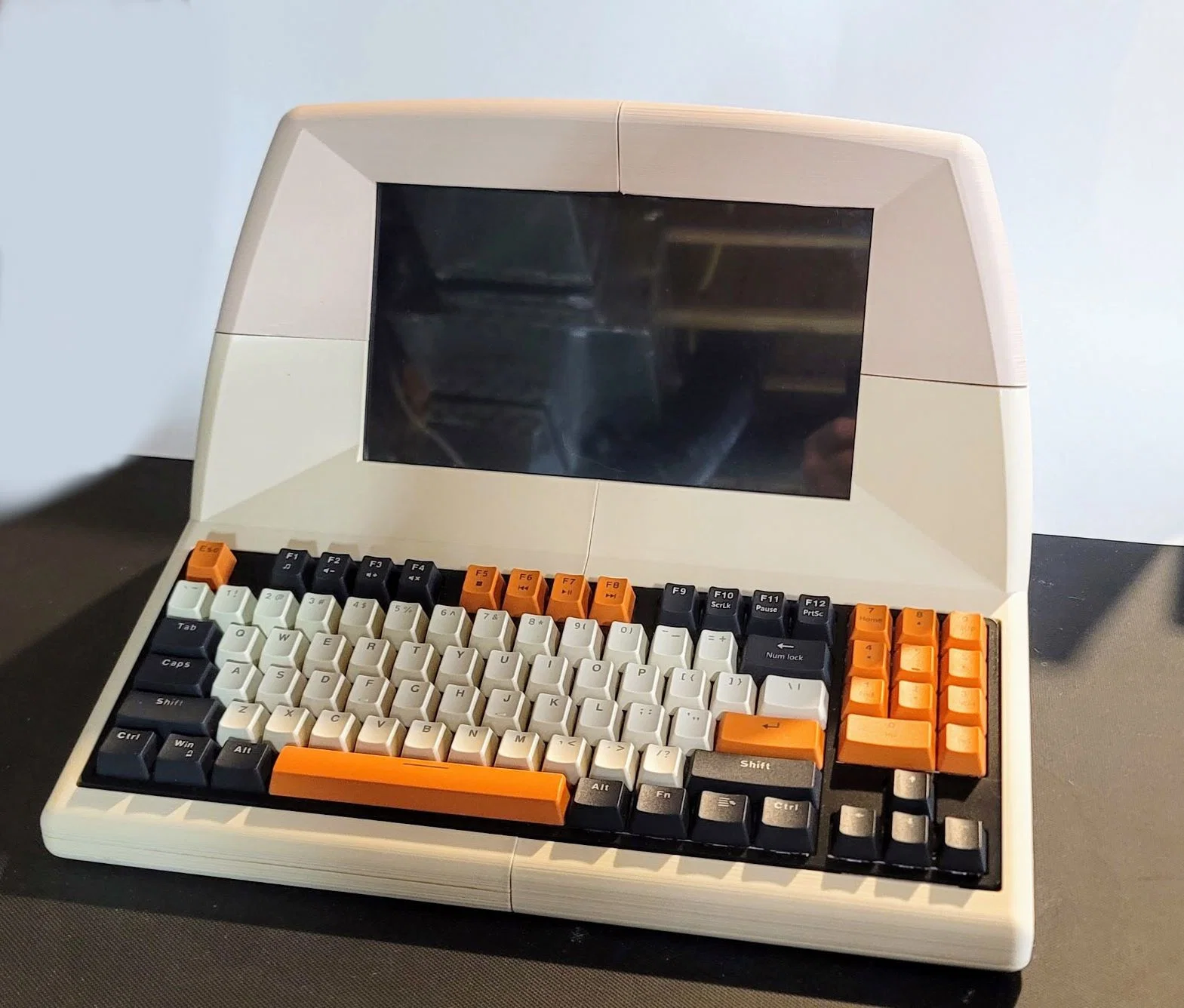

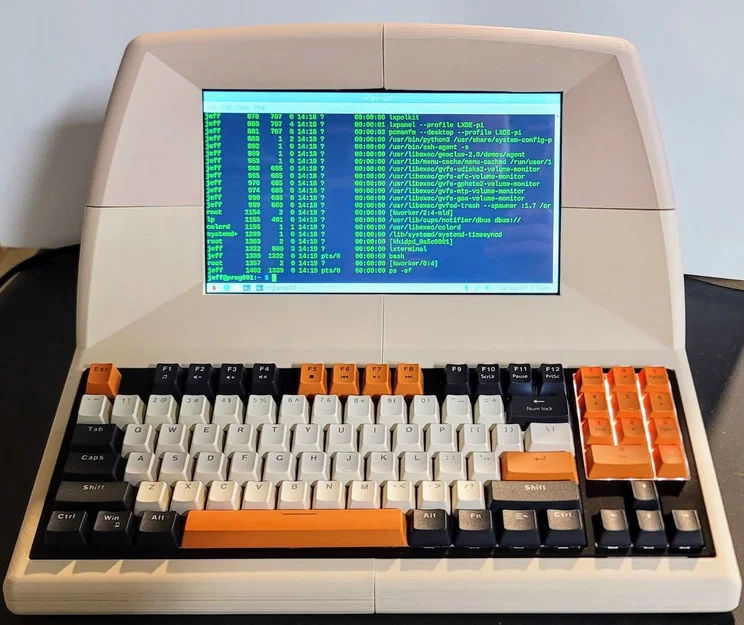

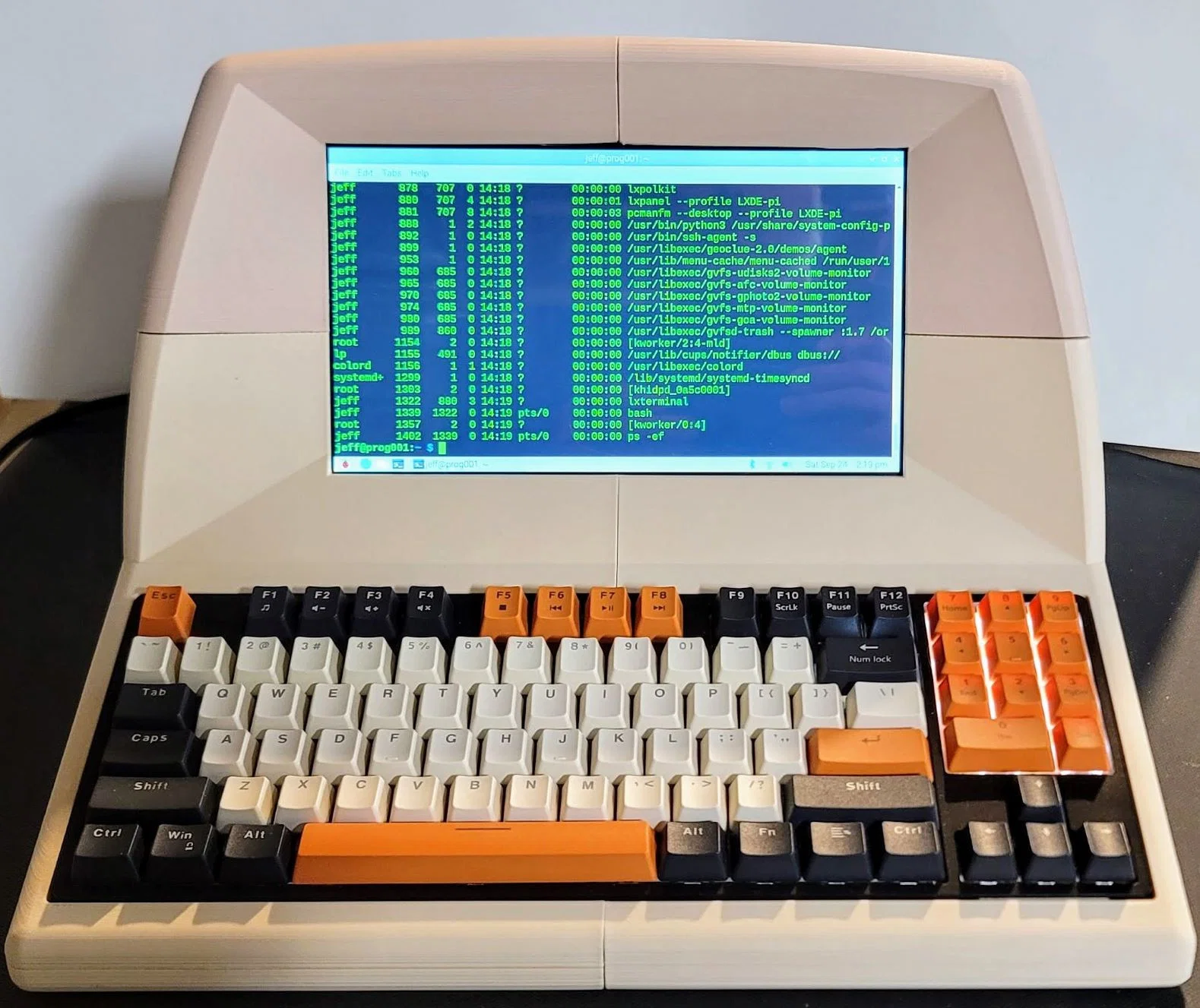

Callisto 2 PLUS

PLUS là gì?

• Màn hình 10.1" “high res”
• Bàn phím có num pad
• Cổng LAN tích hợp

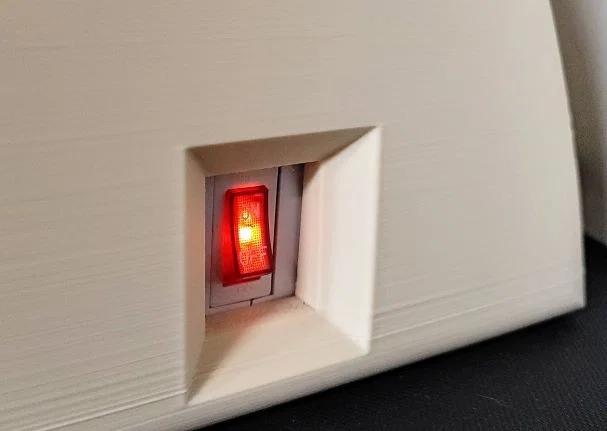

• Có công tắc nguồn!

Đây là một bản remix lấy cảm hứng, thật ra là mình làm lại (recreation) từ Callisto 2. Mình có thử chỉnh sửa các part của bản gốc nhưng cuối cùng lại thiết kế lại từ đầu, chỉ giữ phần cảm hứng từ thiết kế quá hay đó. Đây là bản gốc: https://www.thingiverse.com/thing:4846997

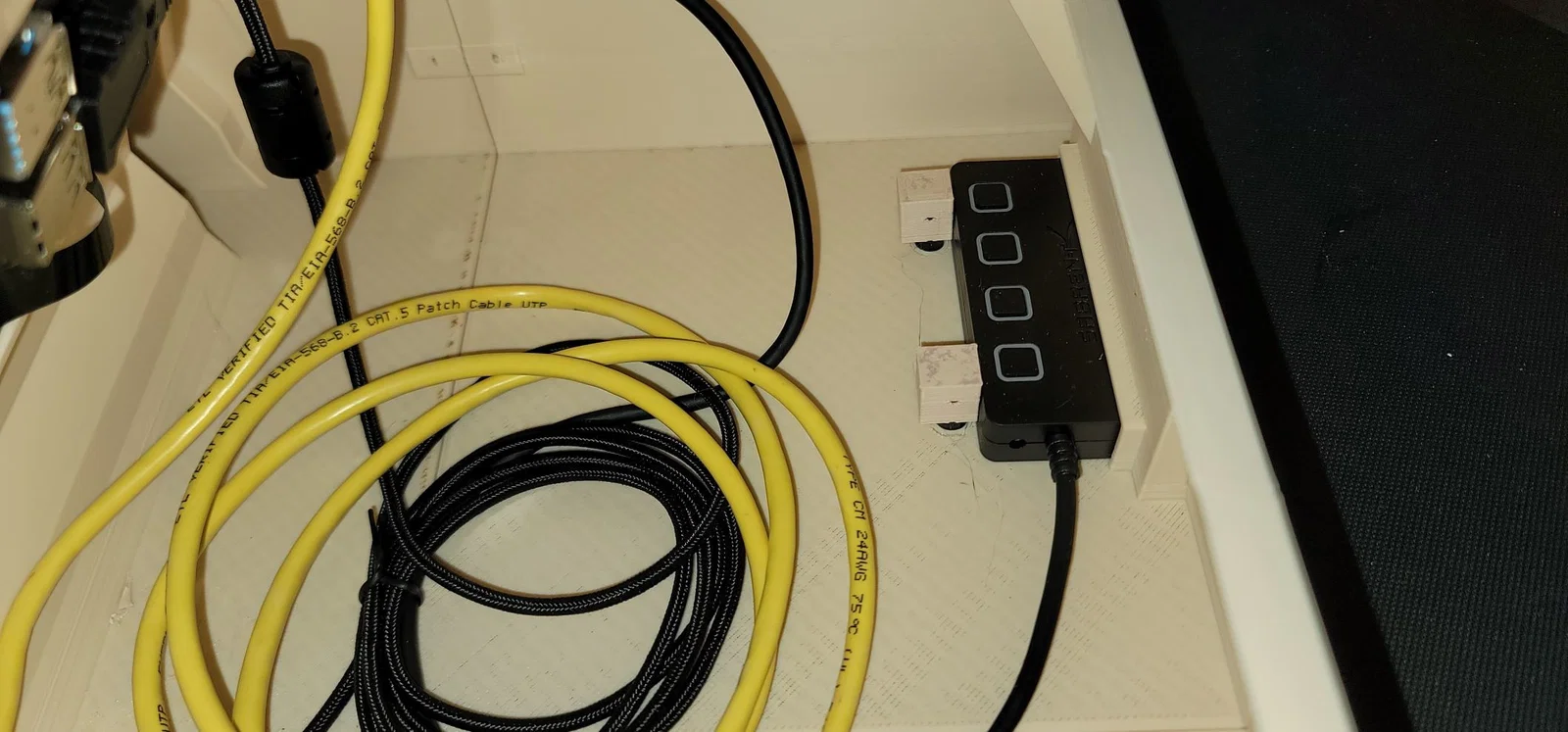

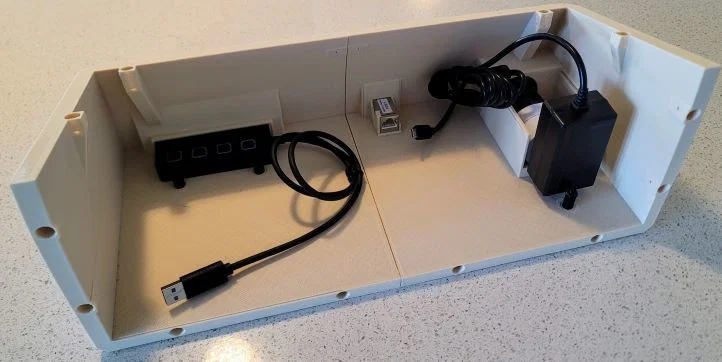

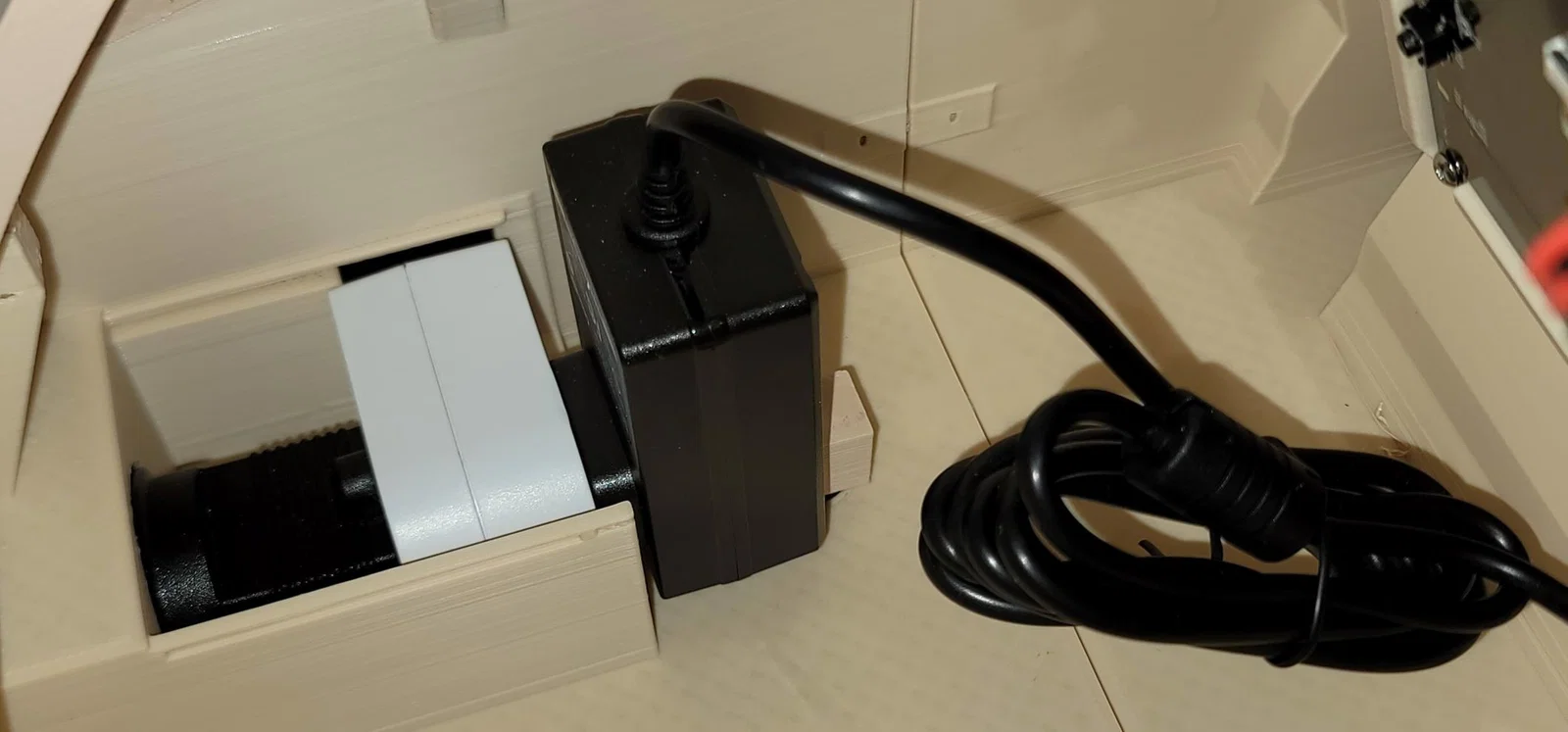

Lý do mình redesign là để dùng bàn phím Havit và màn hình LCD 10.1" mà mình đã có sẵn từ một dự án khác. Mình cũng thêm một LAN coupler và một ổ cắm nguồn có công tắc, ghép với adapter C14 (chuẩn phích cắm nguồn máy tính).

BẢN NÀY VẪN ĐANG LÀM DỞ (WORK IN PROGRESS). Một vài chi tiết của thiết kế vẫn chưa fit đúng như mình muốn.

Dưới đây là các món bạn cần:

• 3 cuộn filament màu Beige (hoặc màu nào bạn thích)
• Phích nguồn C14: https://www.amazon.com/dp/B07HRPBJ45?ref=ppx_yo2ov_dt_b_product_details&th=1
• Công tắc nguồn: https://www.amazon.com/dp/B084H111RR?ref=ppx_yo2ov_dt_b_product_details&th=1
• Nguồn cho Raspberry Pi: https://www.amazon.com/CanaKit-Raspberry-Power-Supply-USB-C/dp/B07TYQRXTK/ref=psdc_1161760_t1_B07TSFYXBC

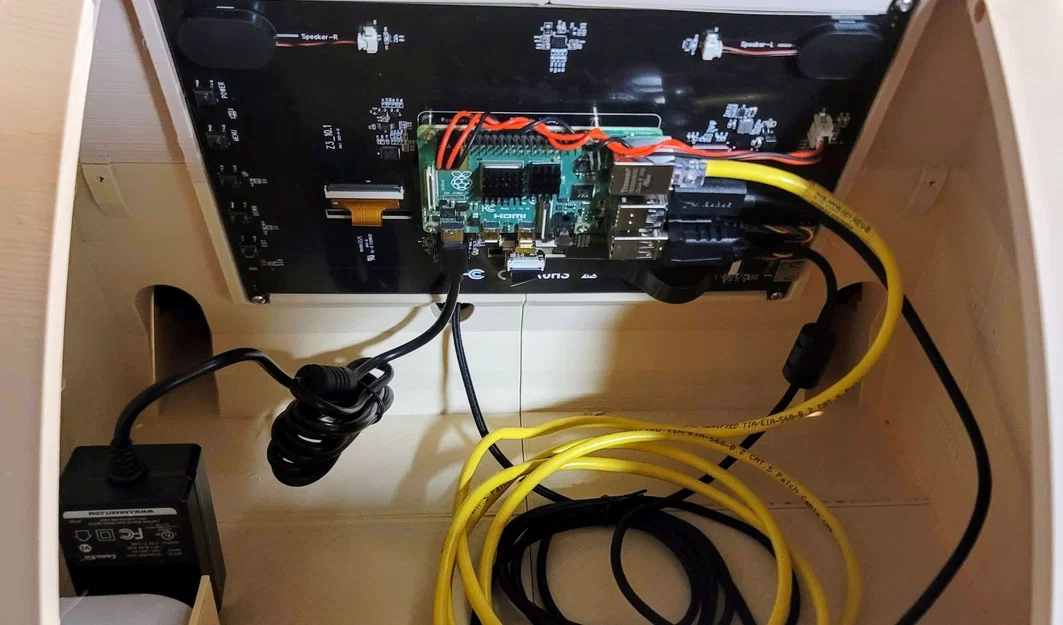

• Raspberry Pi 4 hoặc ?
• Màn hình LCD 10.1": https://www.amazon.com/dp/B09XDK2FRR?ref=ppx_yo2ov_dt_b_product_details&th=1
• Bàn phím: https://a.co/d/dQ87IAz
• 4 ốc M3x6mm hex button bolts

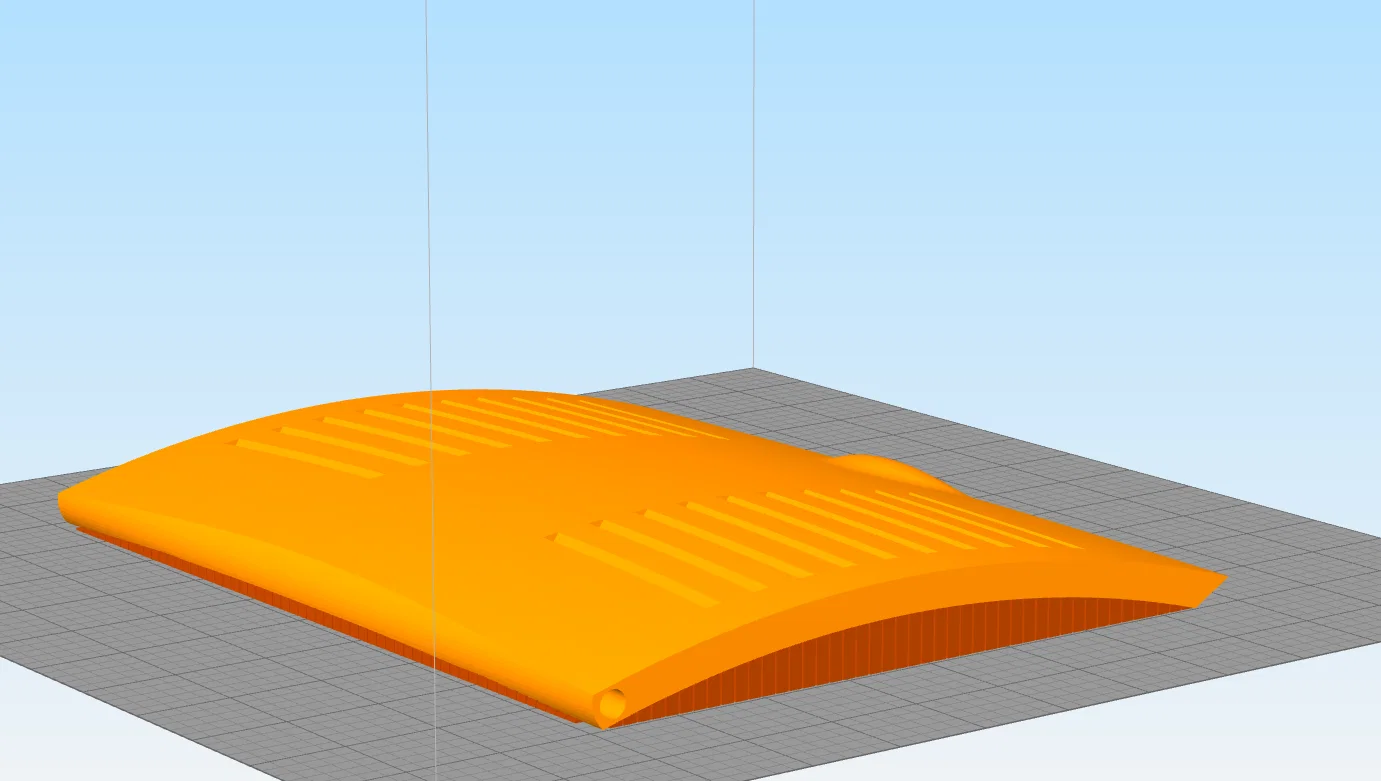

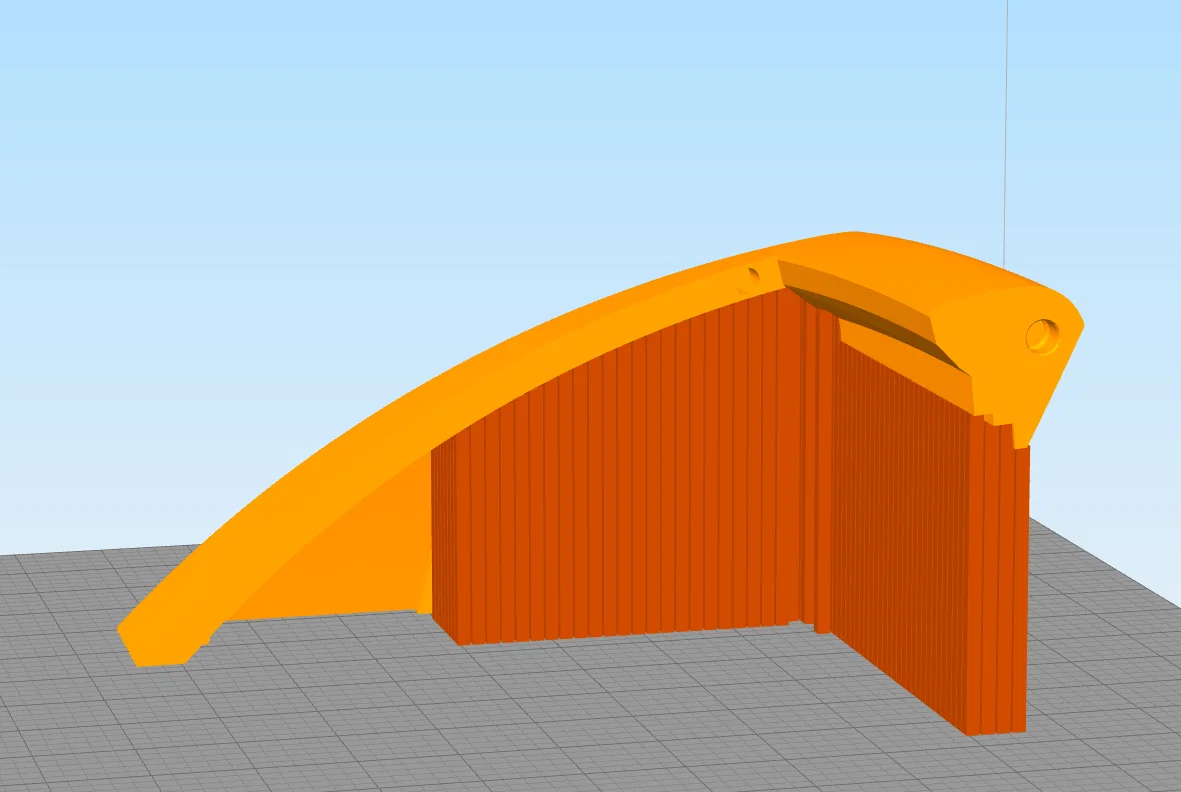

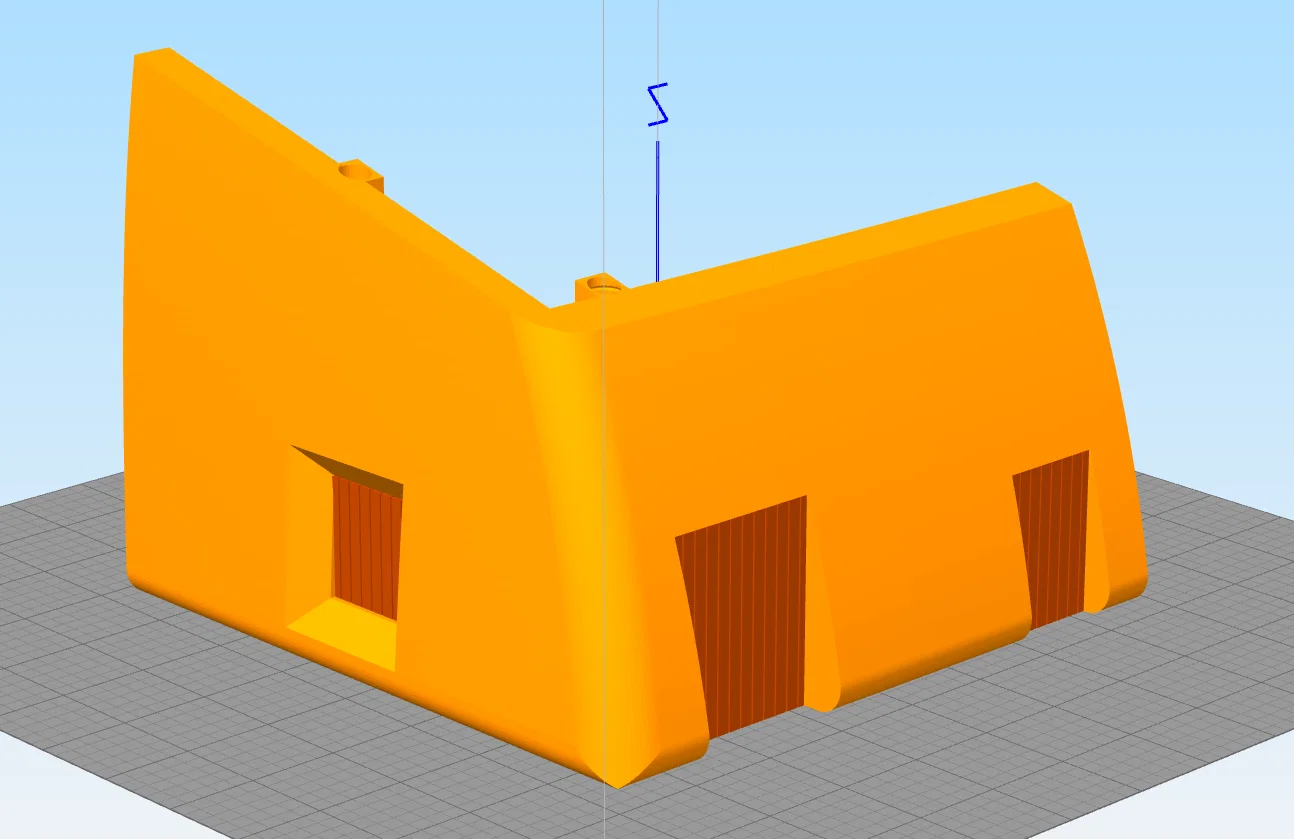

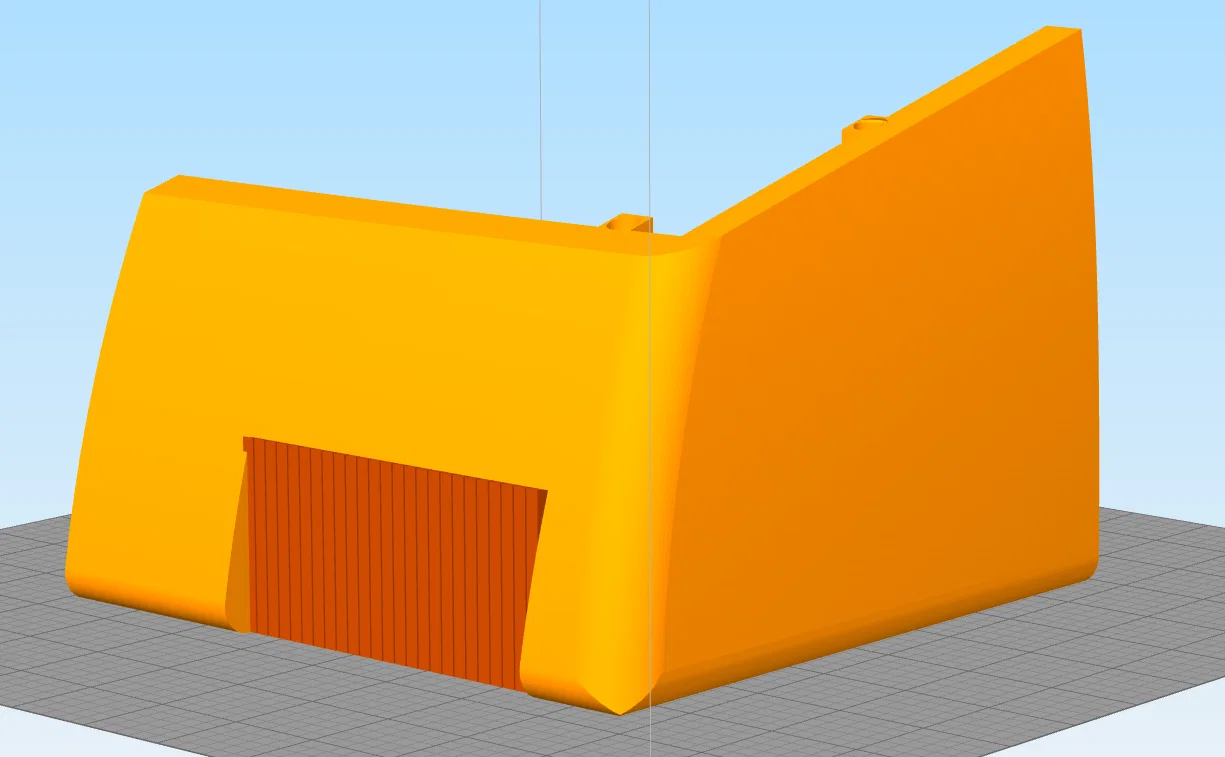

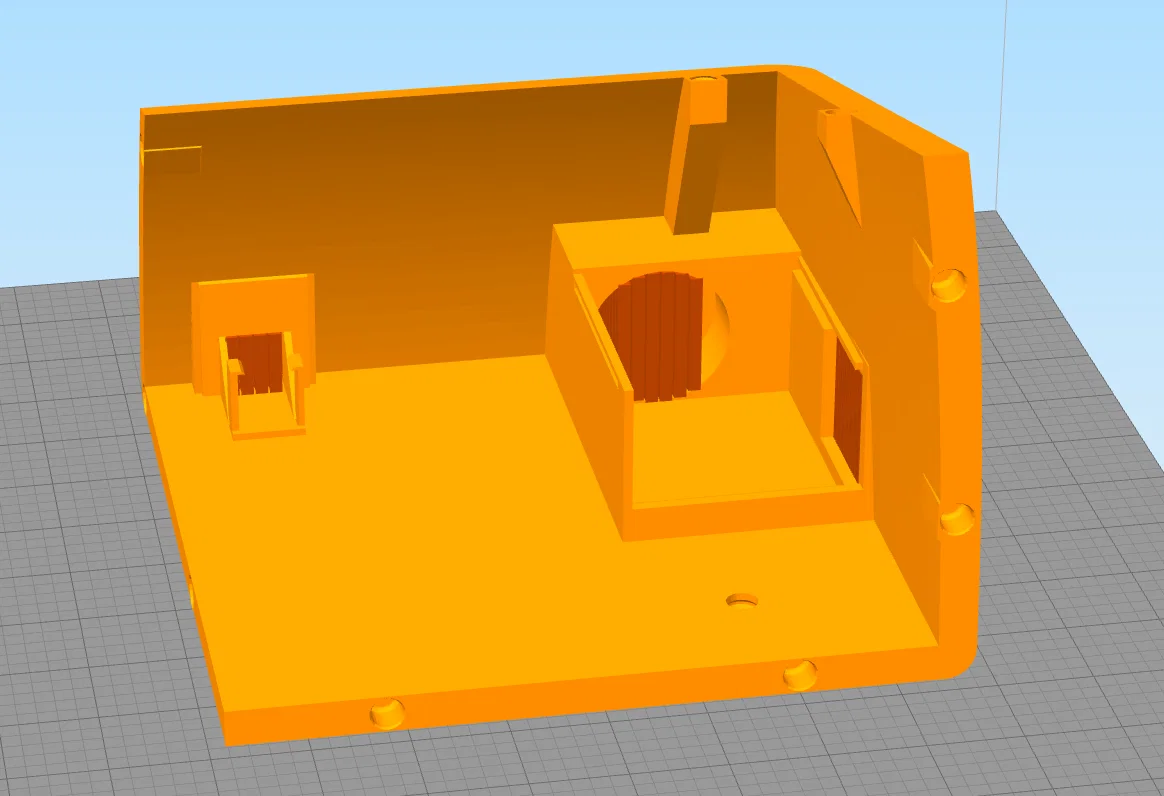

Tất cả các part đều được slice bằng Simplify3D kèm supports (trừ phần front left và front right), rồi lắp ráp theo hướng dẫn trong file PDF của Callisto 2 (xem link phía trên). Mình có đính kèm hình để bạn thấy cách mình đặt part và supports.

Mà nói trước luôn: với nhiều bạn thì các part này sẽ quá lớn so với đa số máy in nhỏ. Mình có vài máy Ender 5 Plus nên thường mình thiết kế lớn. Hiện mình đang làm việc để cắt nhỏ thiết kế này ra.
