Drag Chain CNC 2 mảnh snap-open R64: A 20x40, B 2 rãnh 20x26 (v1.14)

CẬP NHẬT 23–24/04/2024 — Mình đã dựng lại cách gắn retainer clip để kẹp chắc hơn. Việc này bao gồm remix cả mắt xích (chain link) lẫn cái clip. Từ phiên bản 1.14 trở lên sẽ có thay đổi này. Đồng thời mình cũng thêm 2 bộ mới. Bản gốc được đổi tên thành v1.14-A, còn bản mới, rộng hơn kiểu “dual channel” được đặt tên là v1.14-B. Ngoài ra, mình thêm một bản thử nghiệm mới của v1.14-B dùng clip tách riêng cho từng bên (từng kênh trong dual channel). Ở bên dưới có hình chụp màn hình của bản thử nghiệm mới với cặp clip đôi tách rời.

—————

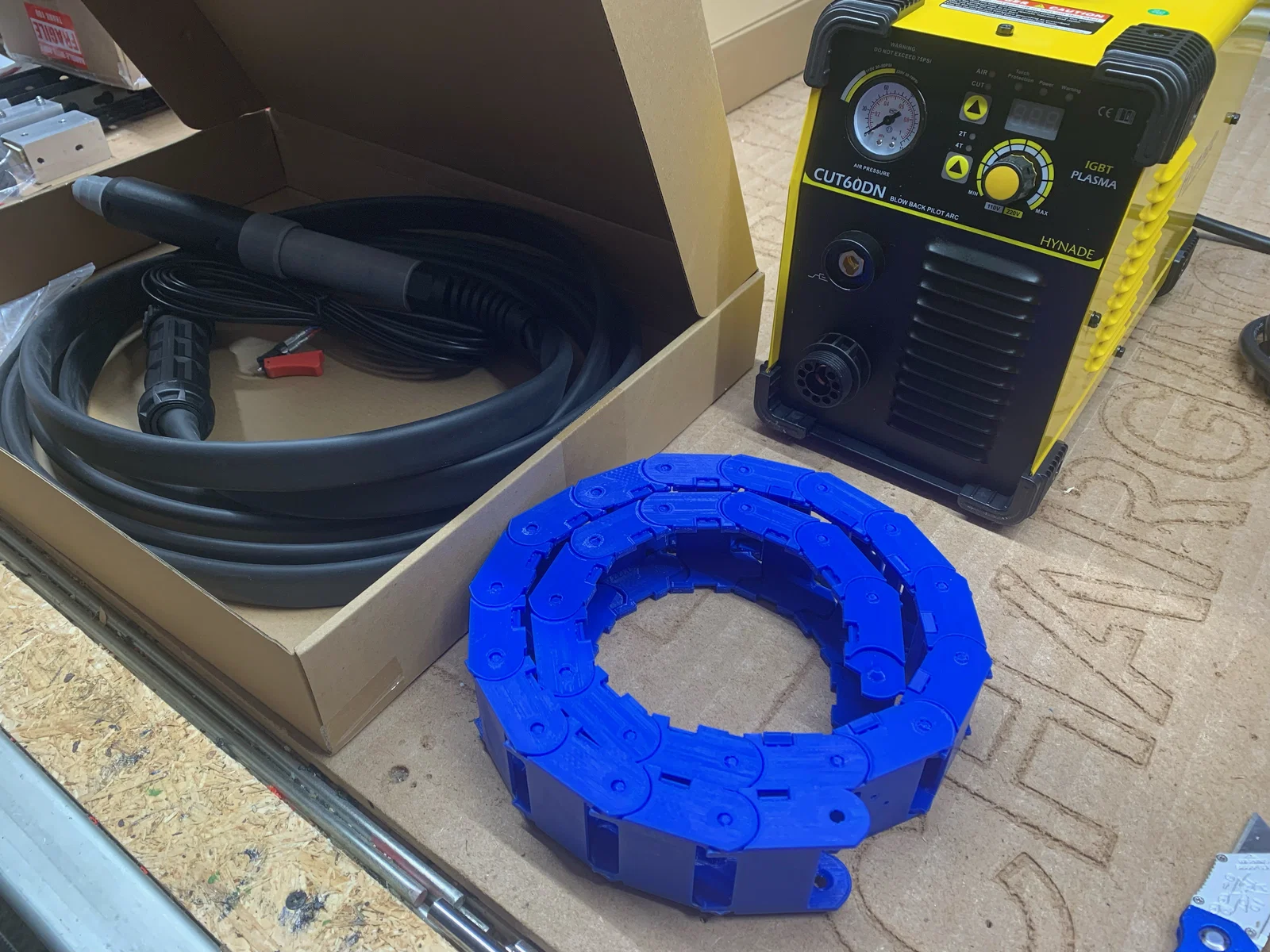

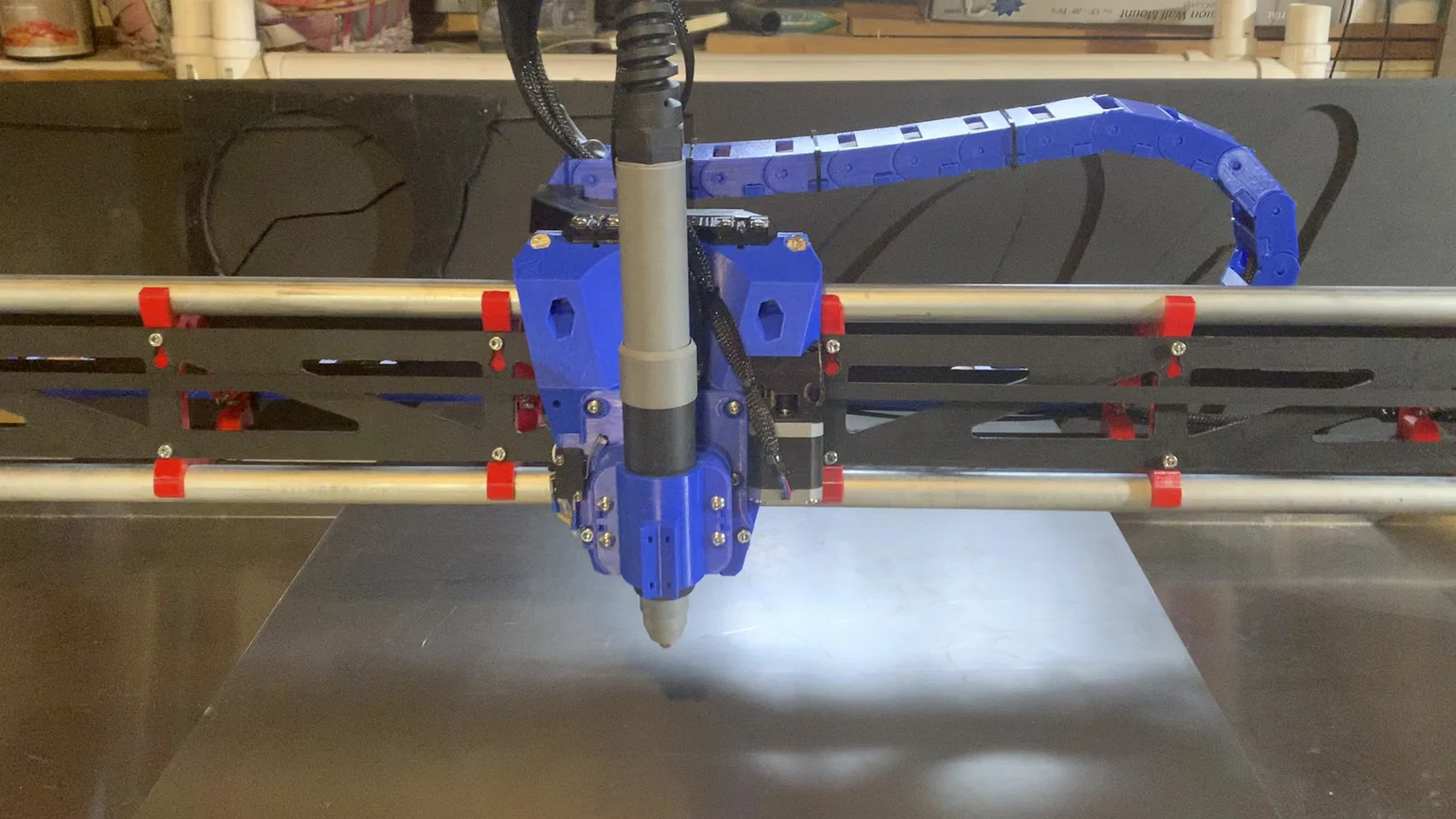

Hai video mình đăng gần đây có dùng đúng thiết kế này ngoài thực tế trên bàn CNC plasma của mình, dựa trên LowRider v3. Xem ở bên dưới. Video thứ hai sẽ đi kỹ phần mình dùng drag chain này cho cả trục X và Y trên LowRider 3 mình dùng để cắt plasma.

Mẫu này cũng đi chung tốt với cái này:

Drag chain cỡ lớn cho bàn CNC plasma, CNC router, CNC mill; dùng cho cáp nguồn, data, coaxial và các loại dây/cáp khác.

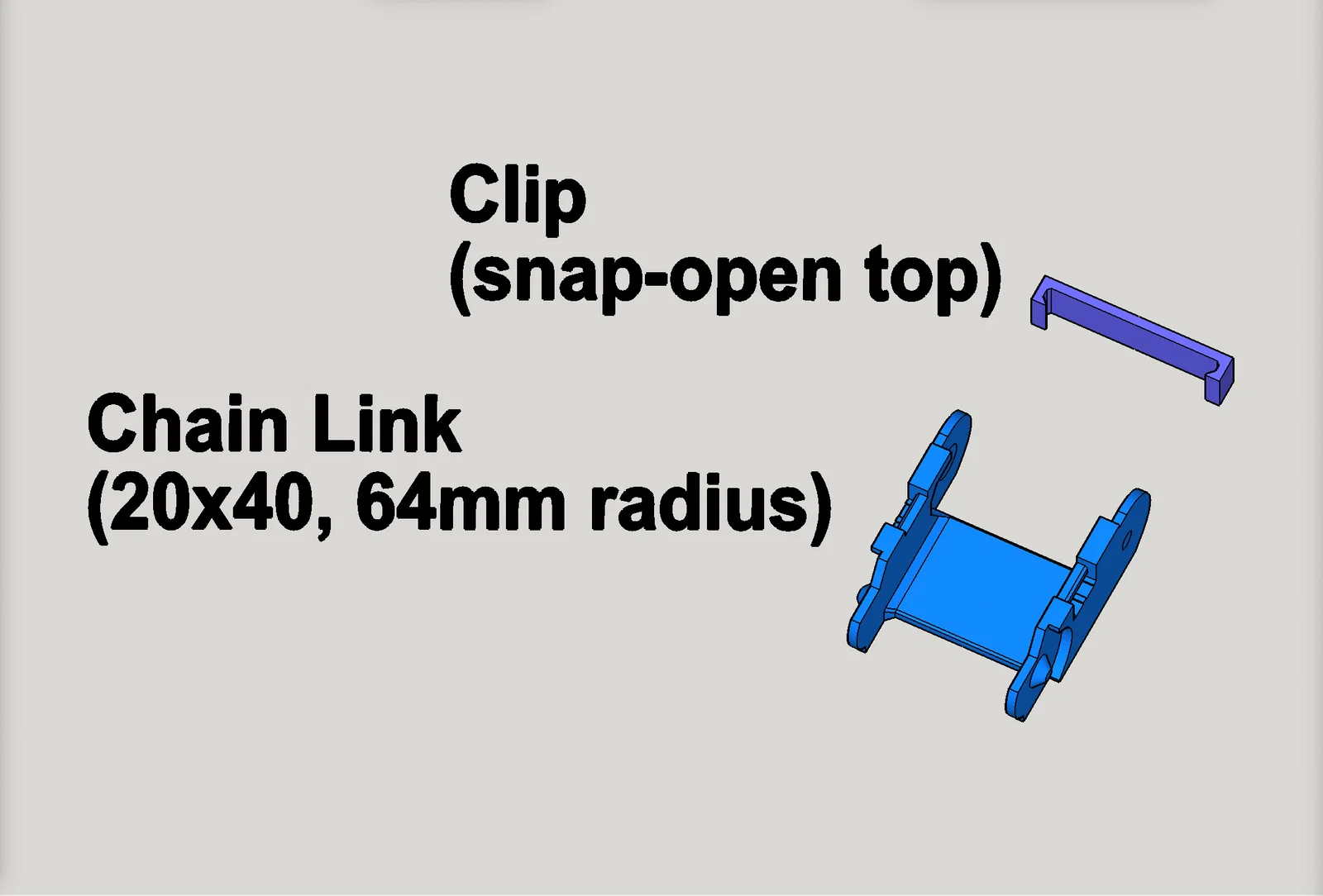

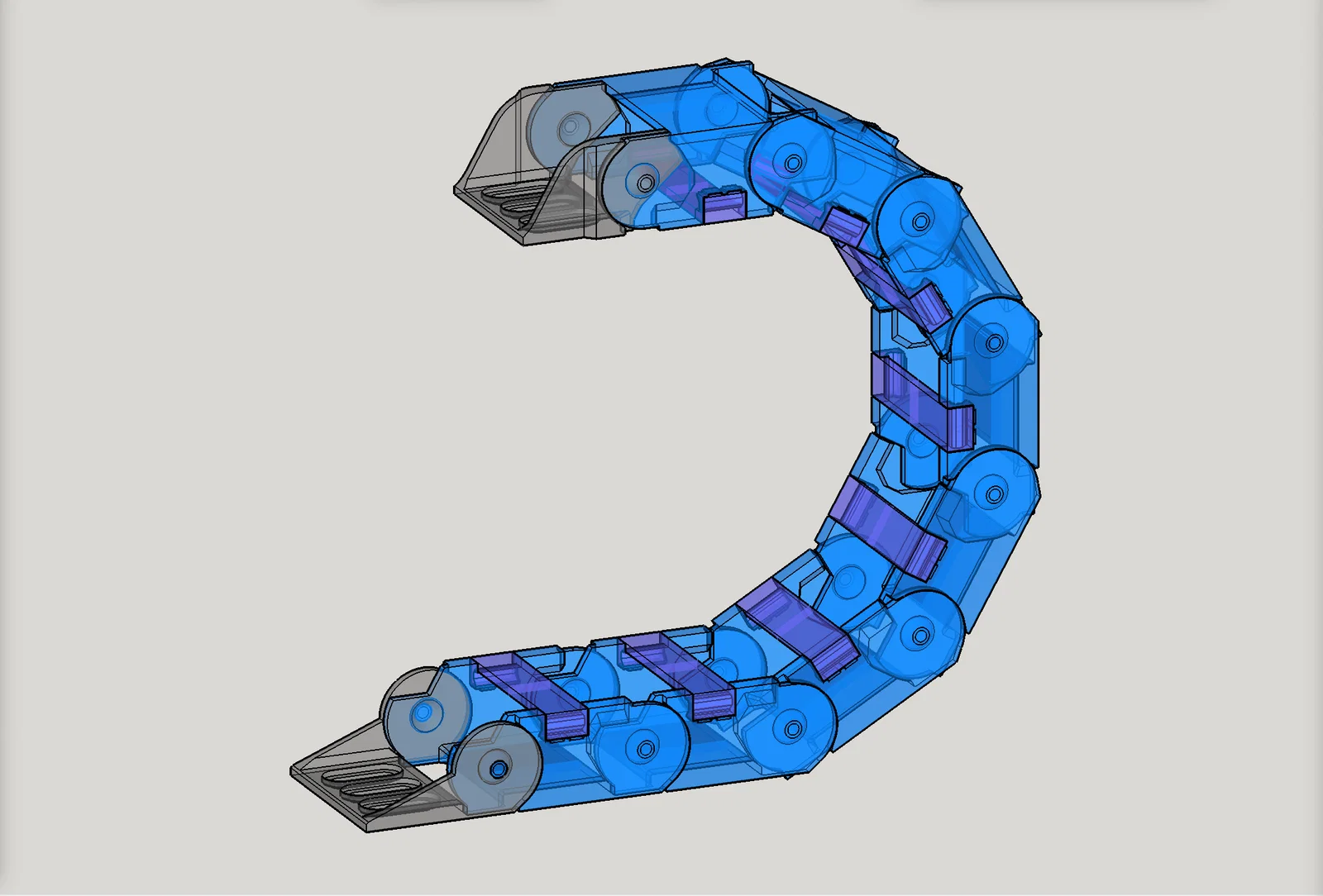

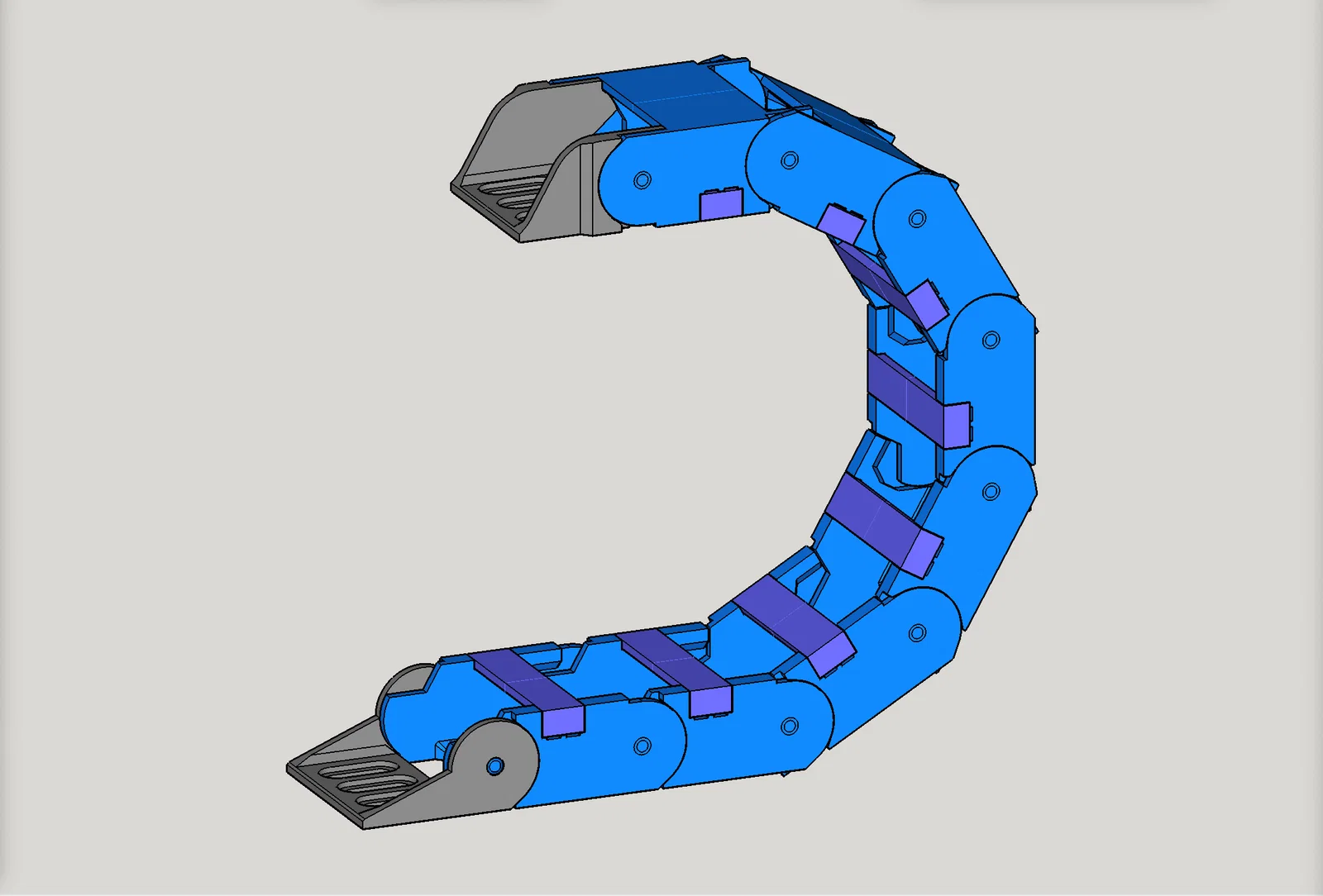

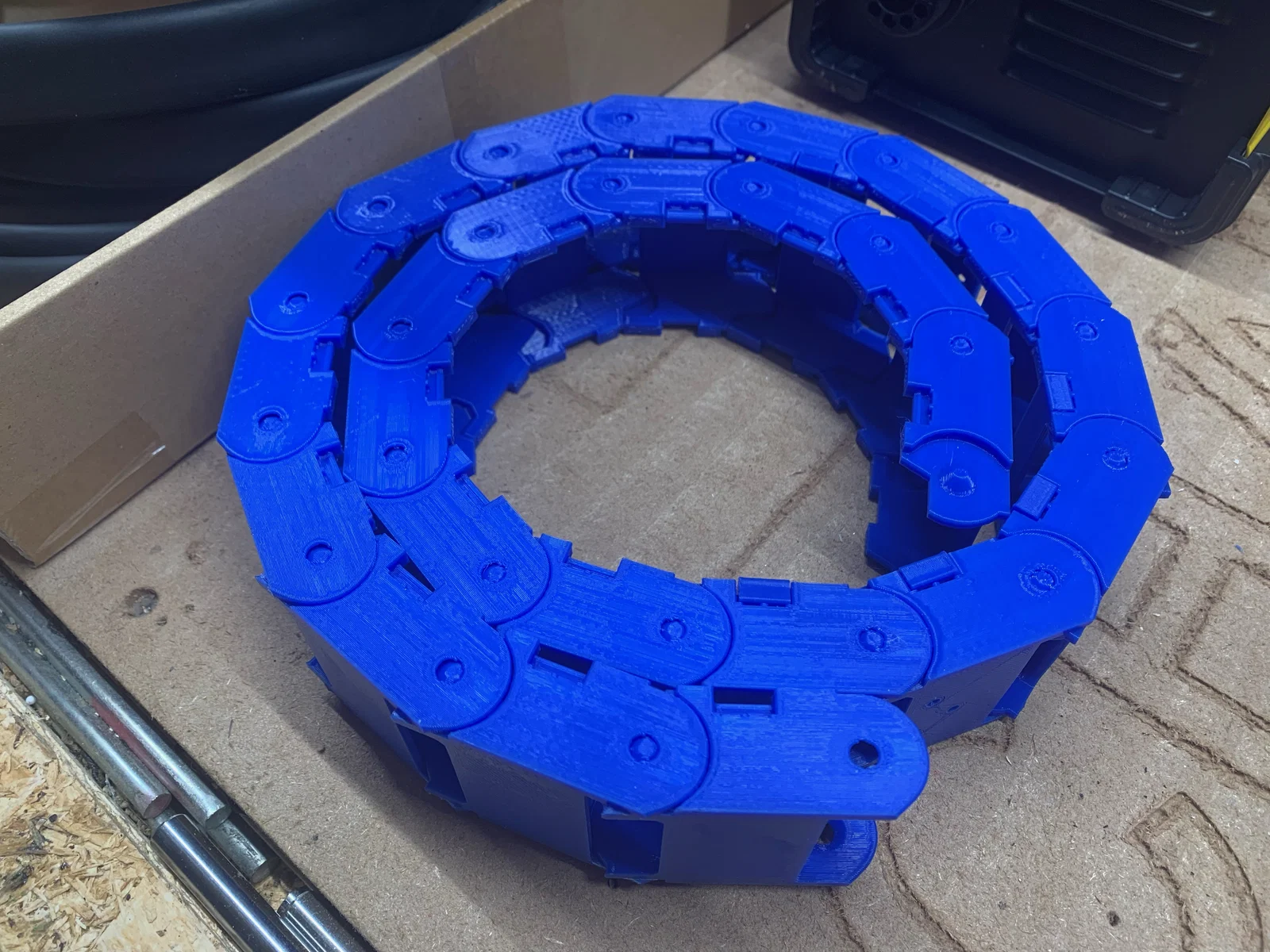

Đây là drag chain dạng 2 mảnh, snap-open (bật nắp), với kích thước lòng máng bên trong 20mm x 40mm (phiên bản A) hoặc tuỳ chọn mới dạng chia ngăn (phiên bản B) gồm 2 rãnh bên trong, mỗi rãnh 20mm x 26mm (tổng tiết diện lòng máng là 20mm x 52mm, nhưng được chia thành 2 rãnh bên trong). Tất cả đều được thiết kế theo bán kính 64mm. Vì vậy nó sẽ giúp giảm ứng suất uốn cho dây/cáp không nên bị bẻ cong nhỏ hơn đường kính 128mm.

Thiết kế đã tối ưu cho 3D printing và in không cần support.

Cài đặt máy in

• Không cần support.
• Nozzle có thể 0.4 mm hoặc (tối ưu) 0.6 mm.
• Layer height: 0.3mm
• Wall thickness: 0.6mm
• 50%-100% infill
• Perimeters:
  • 3 perimeters nếu dùng wall thickness 0.4mm
  • 2 perimeters nếu dùng wall thickness 0.6 mm
• Số lớp bottom/top:
  • 3/3 bottom/top layers nếu dùng wall thickness 0.4mm
  • 2/2 bottom/top layers nếu dùng wall thickness 0.6 mm 2/2

Mẹo in

Hiệu chỉnh (calibration) của từng máy sẽ ảnh hưởng tới việc drag chain (cable chain) khi treo lên có giữ thẳng được hay không. Nếu bạn thấy (sau khi in một mẻ mắt xích và lắp lại) có bị võng, hãy dùng % settings của máy để tăng flow. Nếu mẻ in không nằm thẳng được, thì làm ngược lại: giảm flow. Mình nghĩ nên chỉnh từng bước 3–5% tuỳ mức lệch so với chuẩn. Có khi chỉ cần 1–2%.

Ngoài ra, mình in clip (phần nắp snap-on) thành công nhất khi in cả tấm chỉ toàn clip. Không hiểu sao những lần mình in clip chung với mắt xích thì clip hay bị bong khỏi bed và coi như mất luôn trong mẻ in. May là clip không tốn nhiều gram nên cũng không bị “spaghetti” nhiều. Mình vẫn để những mẻ in lỗi đó chạy xong vì mắt xích vẫn in tốt.

Xịt keo tóc (hairspray) phủ một lớp lên bed trước khi in có lẽ là ý hay. Và nhớ canh Z height/zero cho chuẩn để lớp đầu tiên bám tốt.

FAQ

• Q: Cần bao nhiêu mắt xích để được 1 foot (12")? Và 4 ft thì cần bao nhiêu?

• A: 1 foot dài hơn 7 cái một chút (7 mắt xích chỉ thiếu khoảng 1.5mm so với 12 inch), và 4 feet dài hơn 29 cái một chút (29 mắt xích chỉ thiếu khoảng 1.5mm so với 48 inch).

• Q: Có thể sắp xếp để in kiểu “print-in-place” không?

• A: Có thể, nhưng có vẻ câu trả lời là không. Mình đã thử mà không thành công. Các phần mắt xích bị dính chảy vào nhau.

• Q: Dùng ốc/vít cỡ nào để bắt phần đầu và phần đuôi?

• A: Lỗ bắt mount được thiết kế cho bulong/vít M5.

• Q: Clip mở từ phía trong hay phía ngoài của đoạn cong?

• A: Phía trong.

• Q: Trong slicer thì nên xoay mẫu thế nào để in theo mẻ nhiều mắt xích?

• A: Có ít nhất 2 cách. (1) Cách đầu tiên (minh hoạ dưới đây, hình đầu) là xoay tất cả mắt xích cùng một hướng và “lồng” các cột (columns) vào nhau để tận dụng tối đa diện tích bed (một set 9 cái trên bed cỡ 235x235 hoặc tương tự). (2) Một người bạn trên forum V1 Engineering nhớ là từng in drag chain và bị cong ở sợi chain thành phẩm do máy có sai số nào đó. Vì vậy, anh ấy khuyên nên xoay các mắt xích theo đủ 4 hướng (minh hoạ dưới đây, hình thứ hai) để phòng trường hợp máy bị lệch nhẹ.

Minh hoạ: mắt xích xoay cùng một hướng, các cột “lồng” vào nhau để tận dụng tối đa diện tích bed:

Minh hoạ: mắt xích xoay theo cả 4 hướng để giảm ảnh hưởng khi máy bị lệch nhẹ:

Như đã hứa, đây là ảnh chụp màn hình của bản thử nghiệm mới với cặp clip đôi tách riêng. Muốn biết thêm chi tiết, xem change log bên dưới hoặc ghi chú ở đầu phần mô tả.

Change log:

• 23/04/2024: phiên bản 1.14 mới có độ kẹp tốt hơn cho retainer clips. Đồng thời đổi tên bản “single track” gốc thành “1.14-A” (20mm x 40mm) và thêm bản “dual track” 1.14-B (20mm x 26mm mỗi rãnh, tổng lòng máng bên trong là 20xx x 56mm).

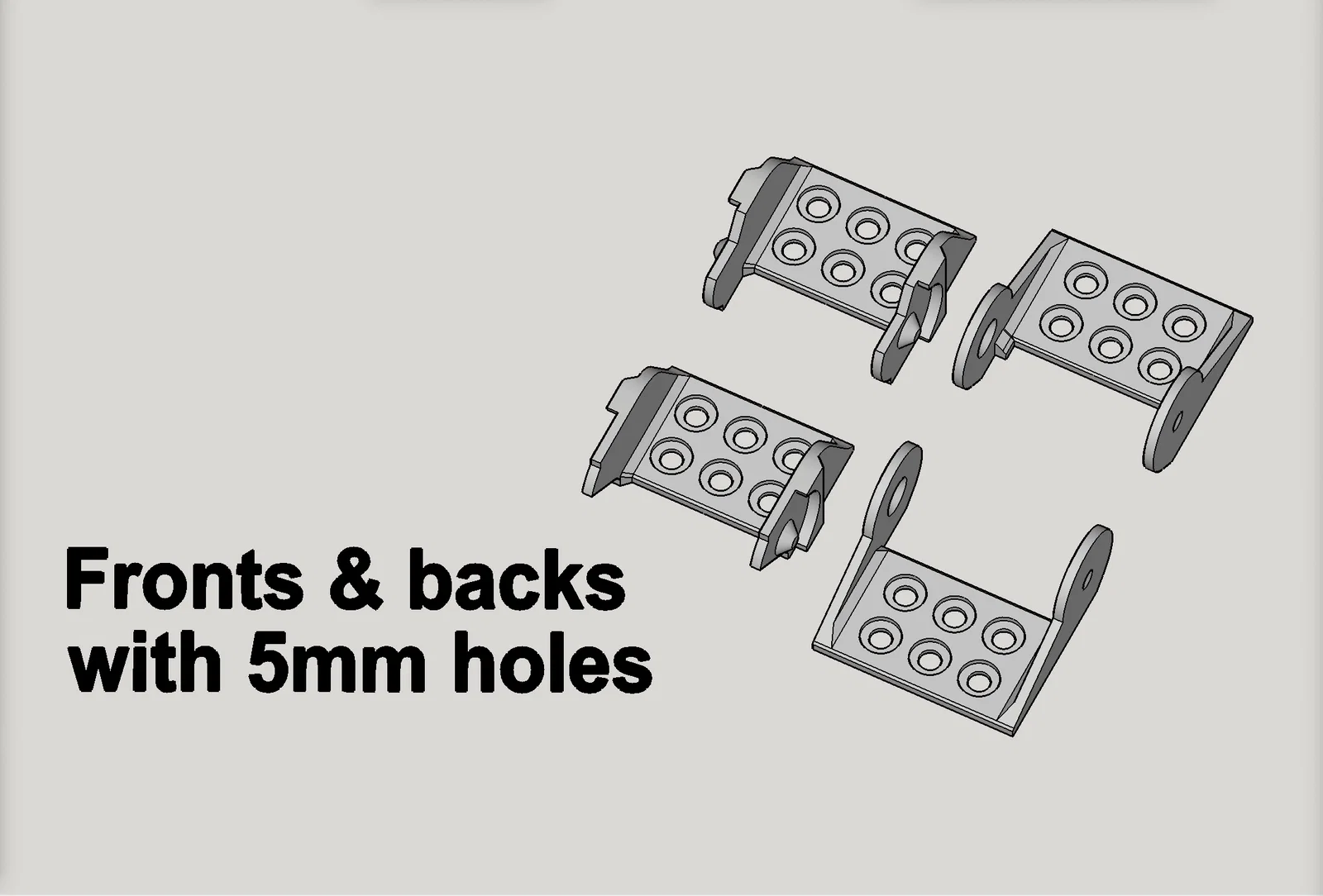

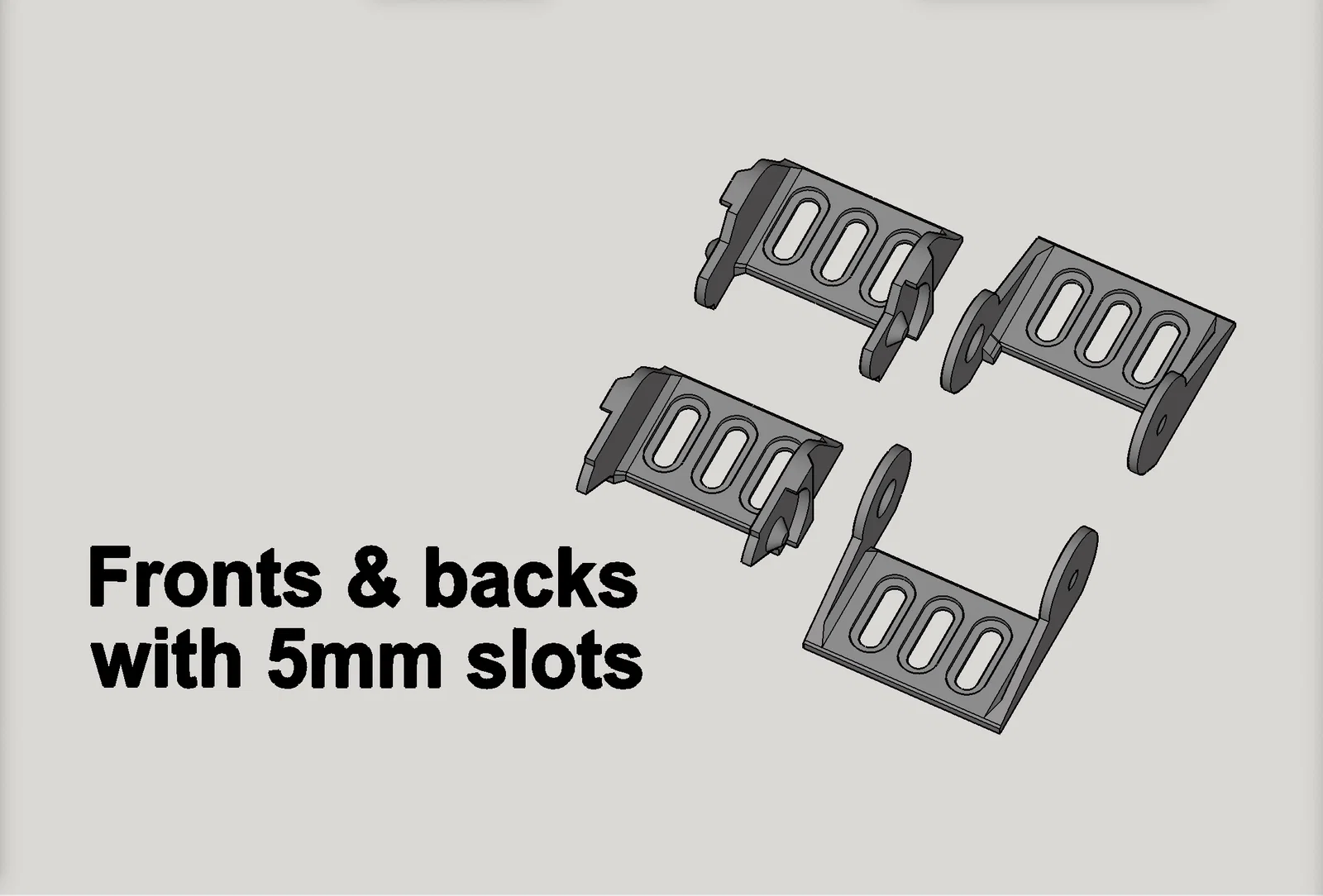

• 11/08/2022: thêm lỗ bắt vít ở phần mount đầu và cuối, để mount có thể dùng hai chiều, đồng thời vẫn tương thích ngược với bộ phận phiên bản 1.12 trước đó.

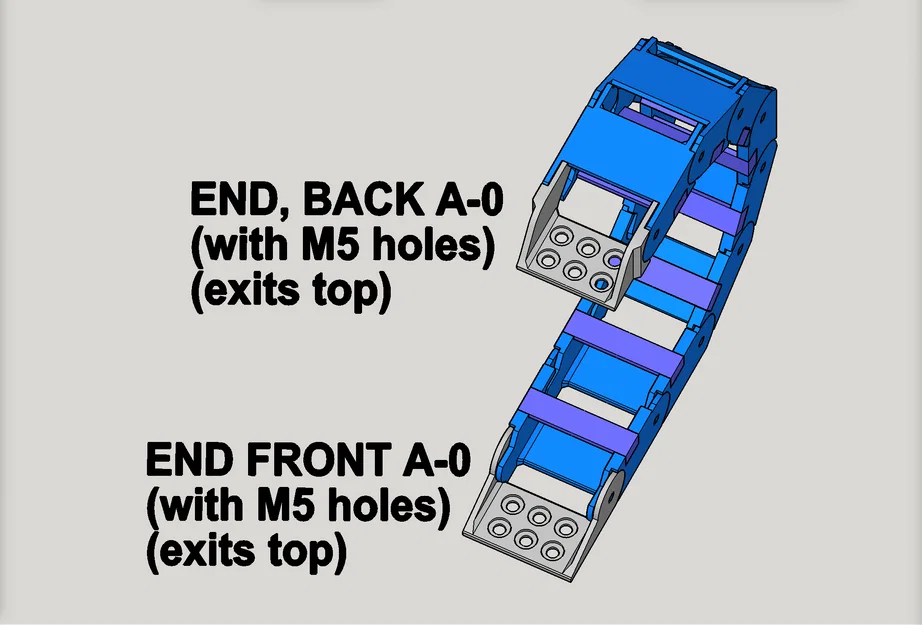

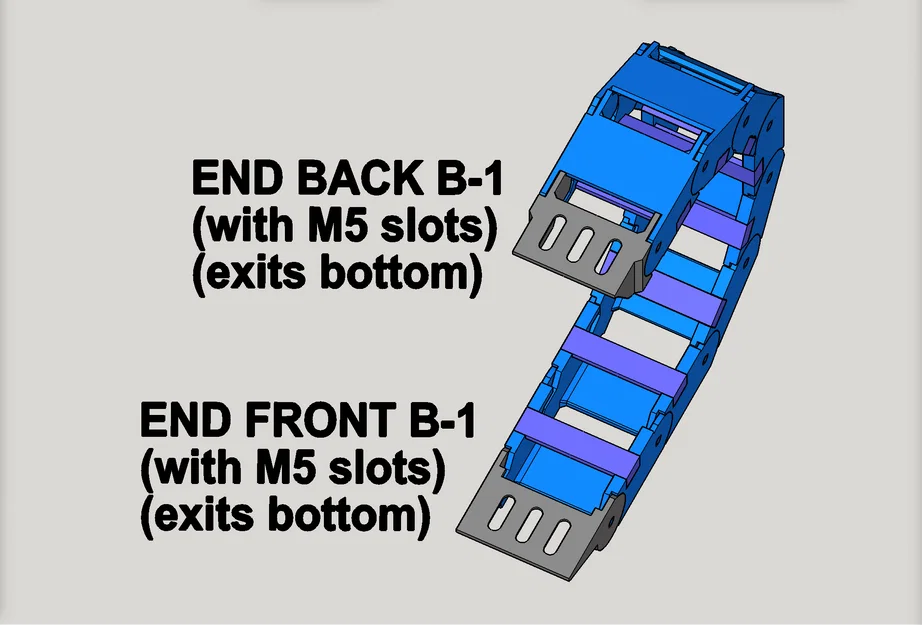

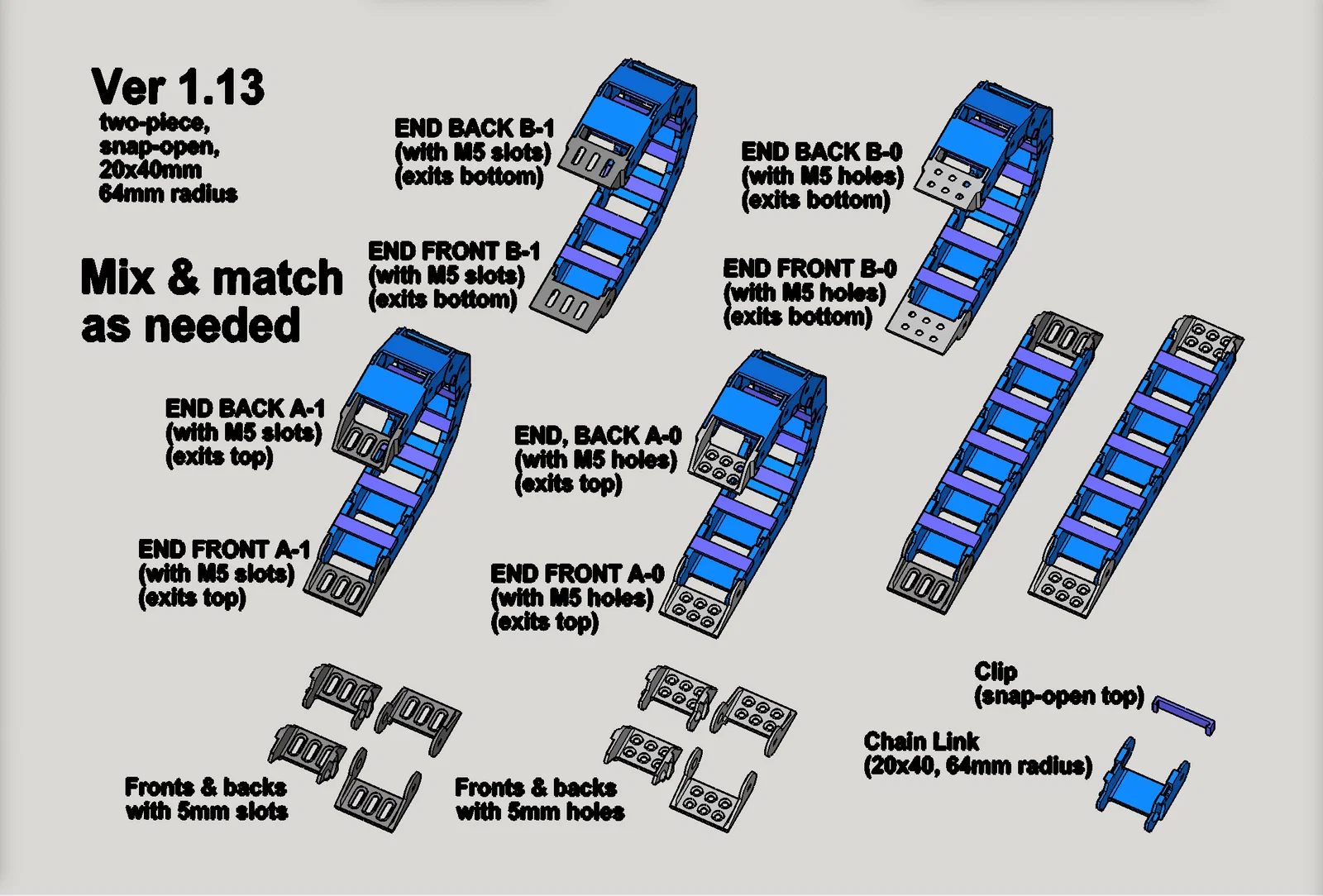

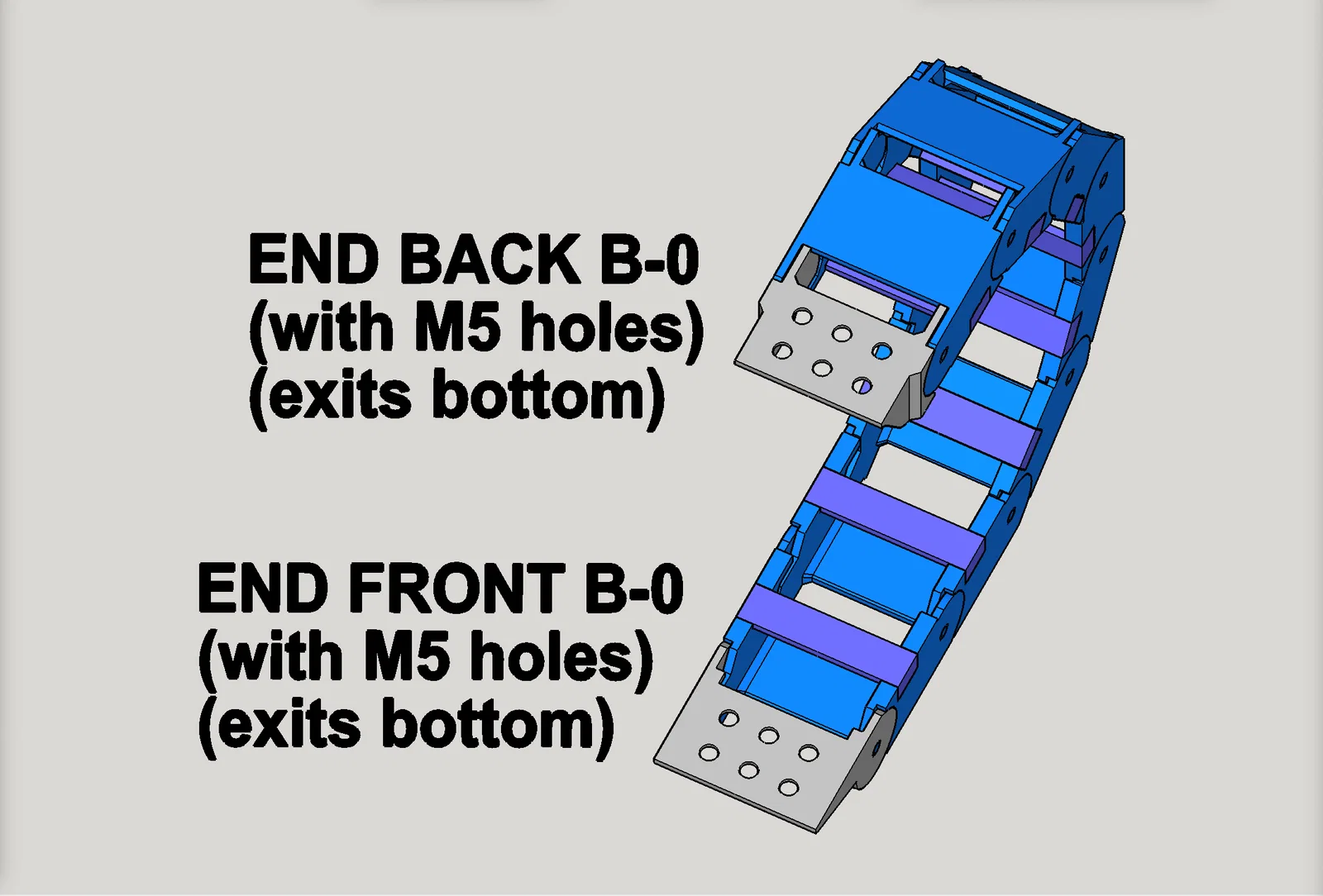

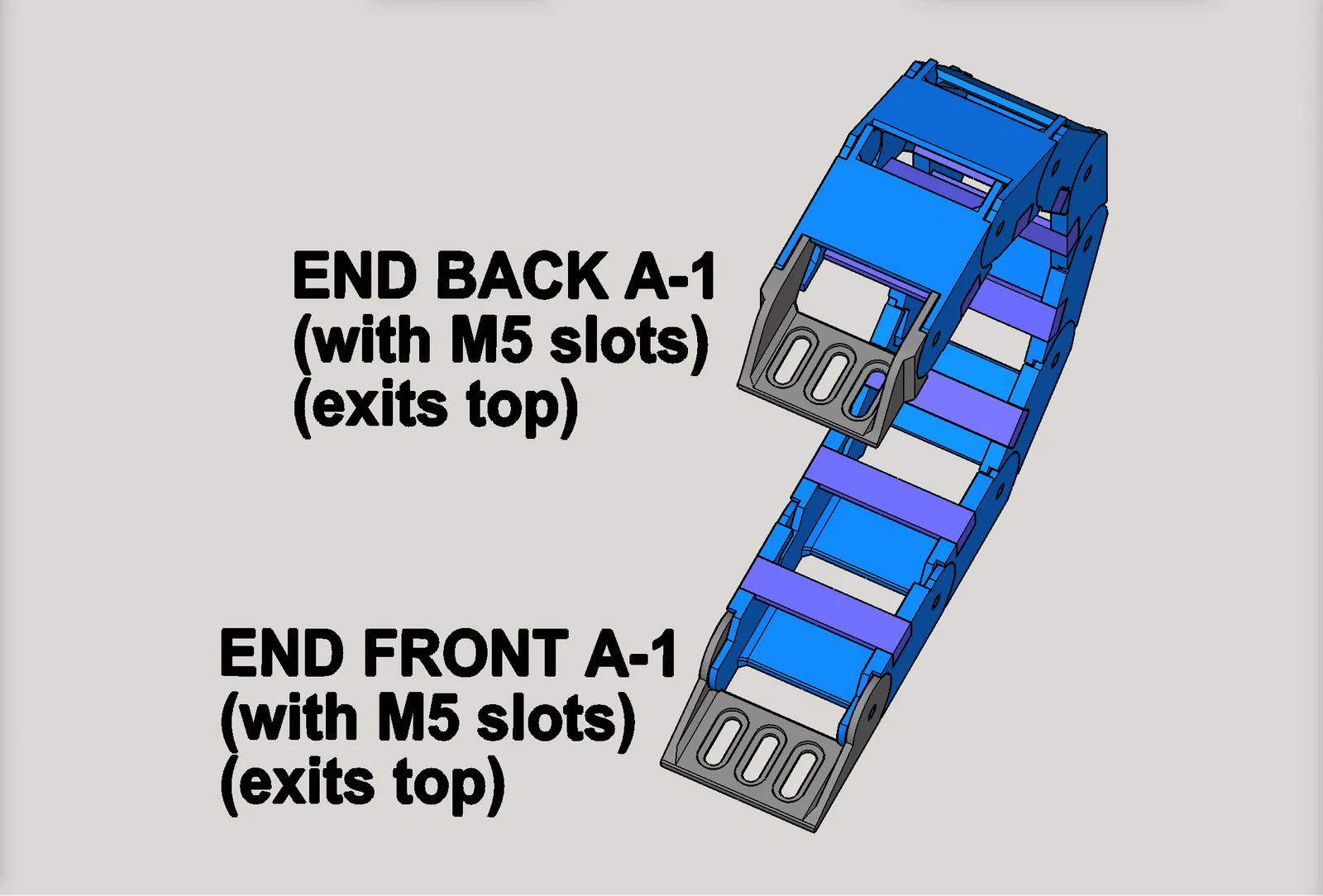

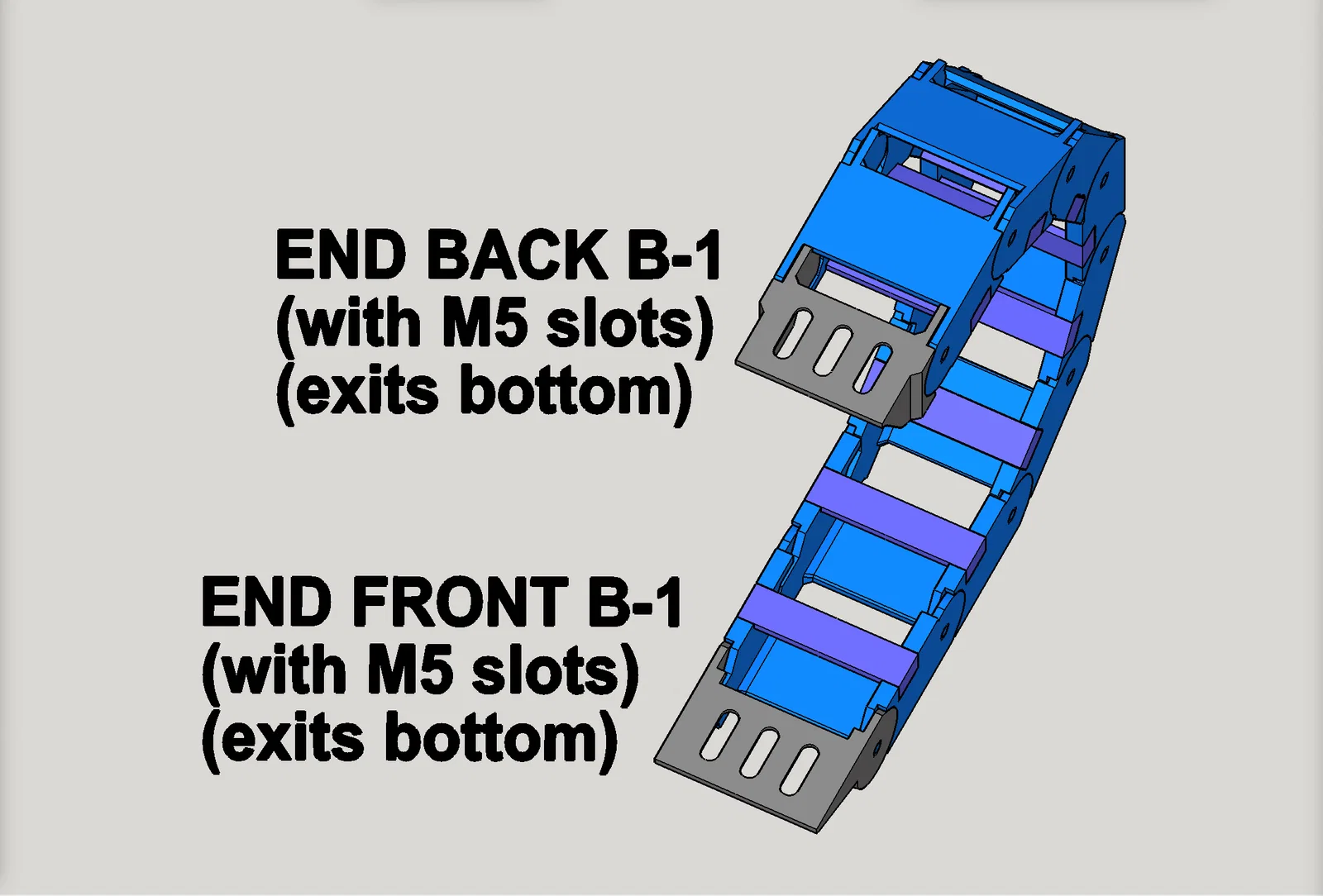

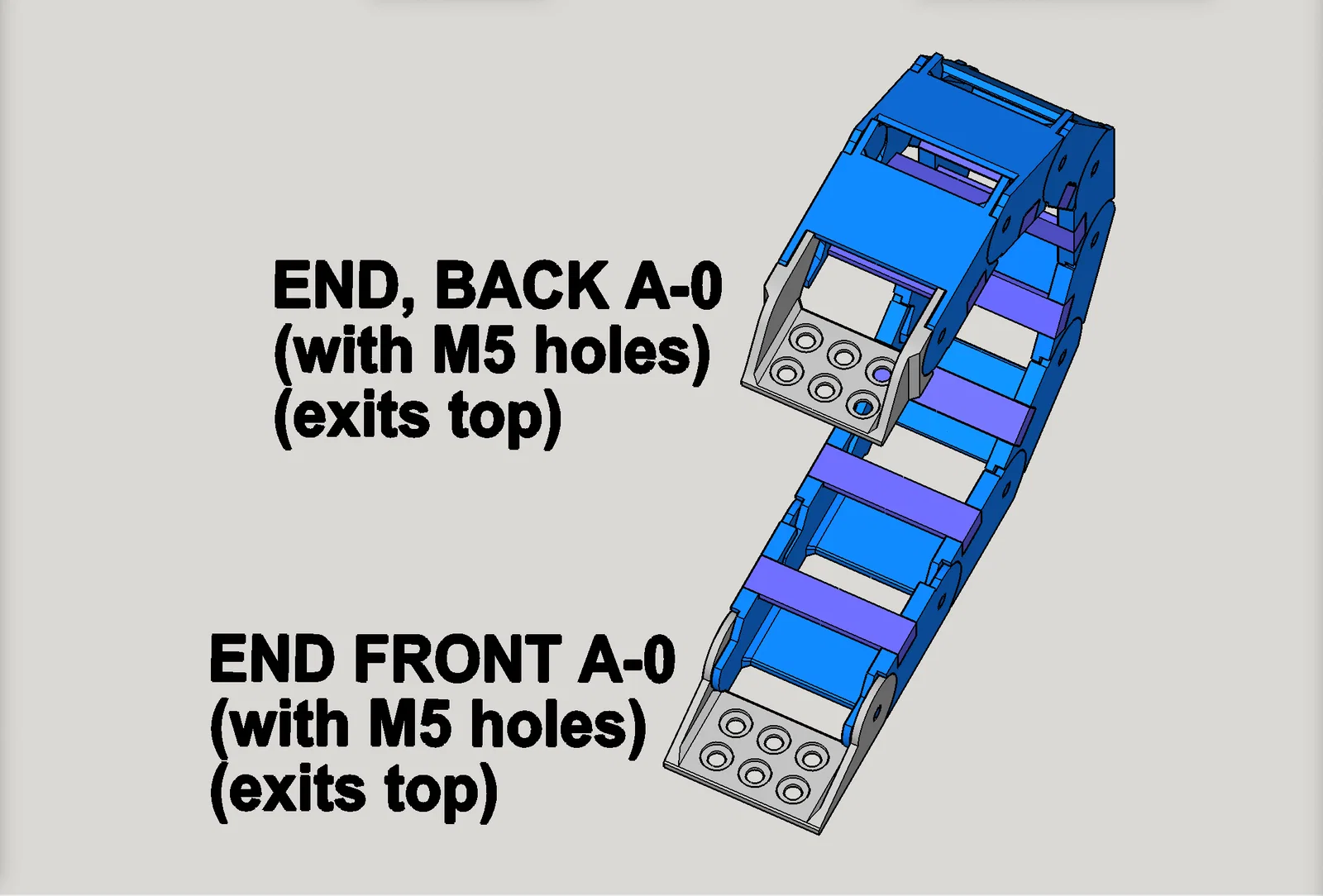

• 04/08/2022: cung cấp thêm lựa chọn để phần đầu/cuối cho phép dây/cáp đi ra “phía trên” hoặc “phía dưới.” Đổi tên thiết kế thành phiên bản 1.12. Tất cả các part mới thêm đều tương thích với các phiên bản trước của thiết kế này.
• 30/07/2022: đăng bản tinh chỉnh của cả mắt xích và clip snap-on để tăng độ bám/kẹp của clip lên mắt xích.
