Cổng kín nước cho bồn chứa nước K40 Laser (K40 Laser Sealed Water Reservoir Ports)

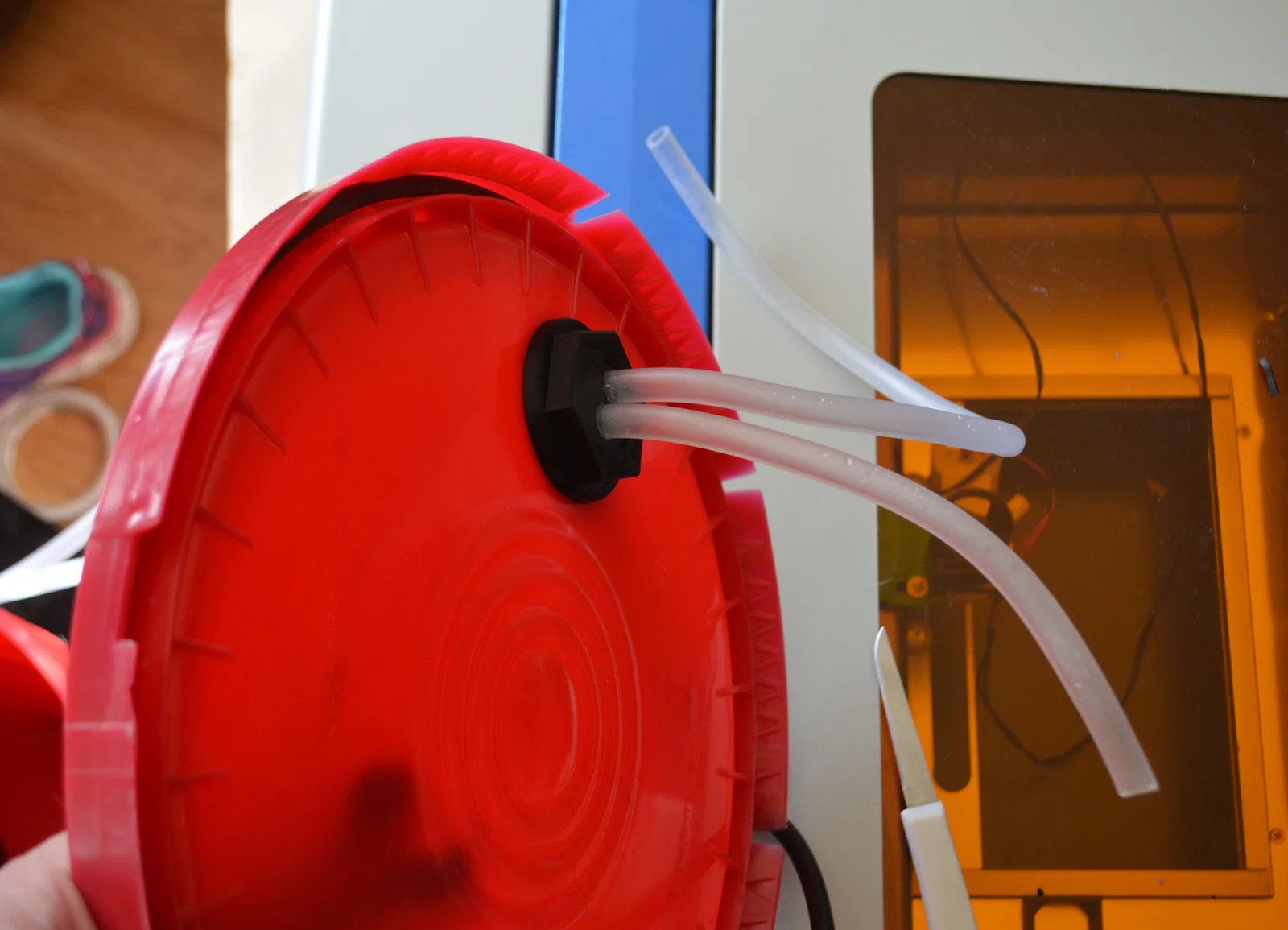

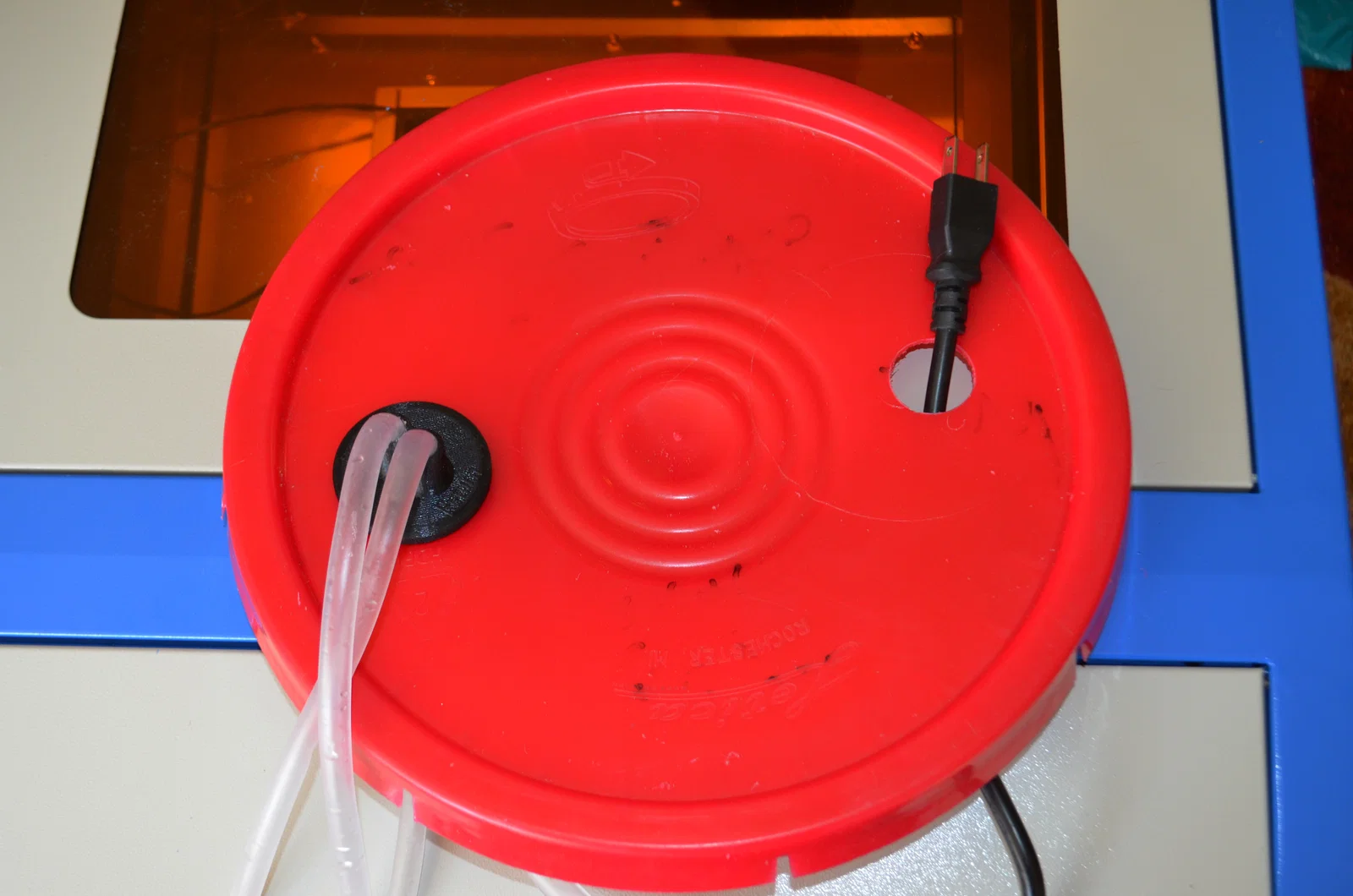

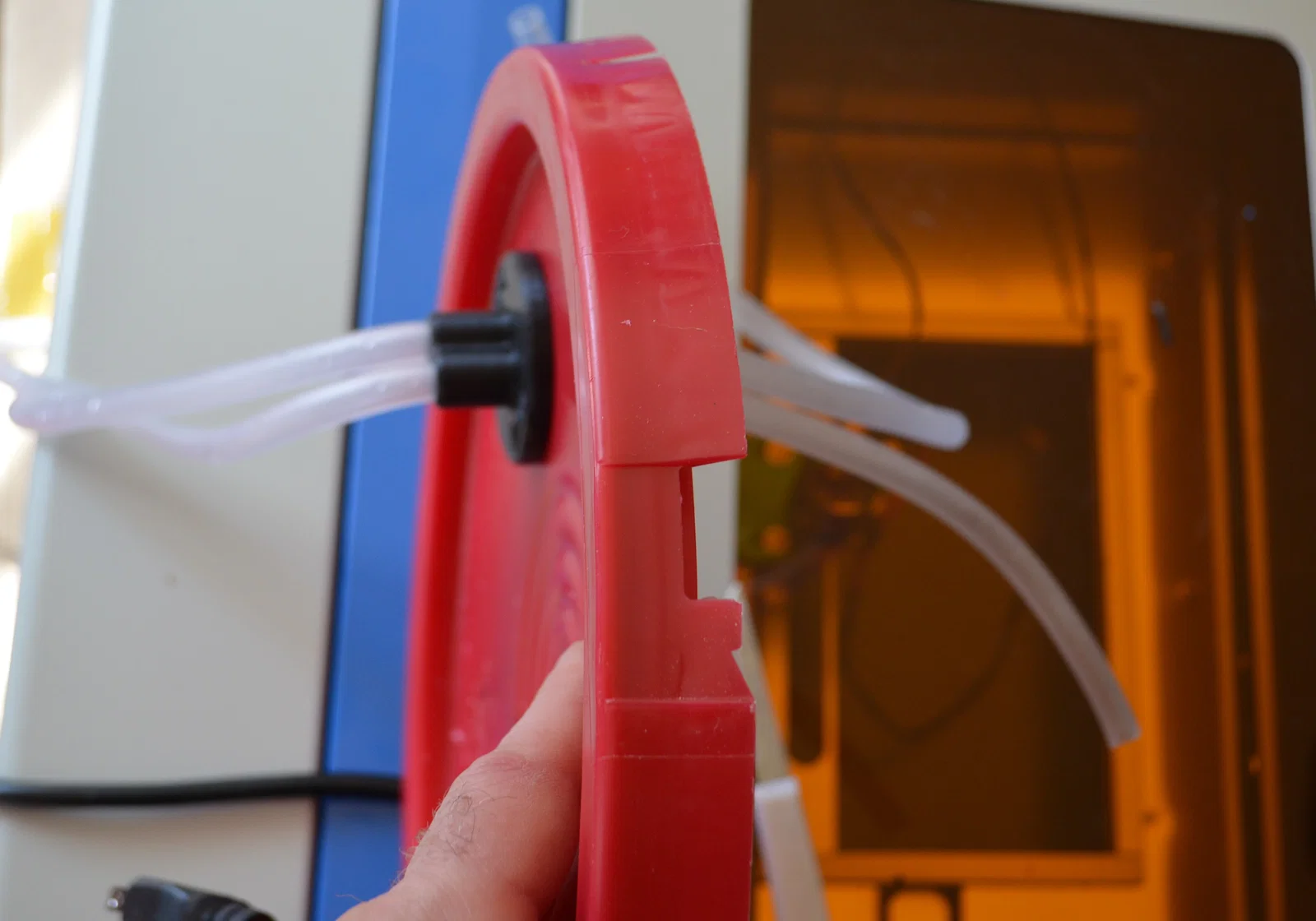

Mình thiết kế 5 món này cho cái thùng 5 gallon mình dùng làm bồn chứa nước (water reservoir) cho K40 laser. Mình muốn có cách làm kín tốt để bụi từ các thiết bị khác như CNC router không làm dơ/ô nhiễm nước.

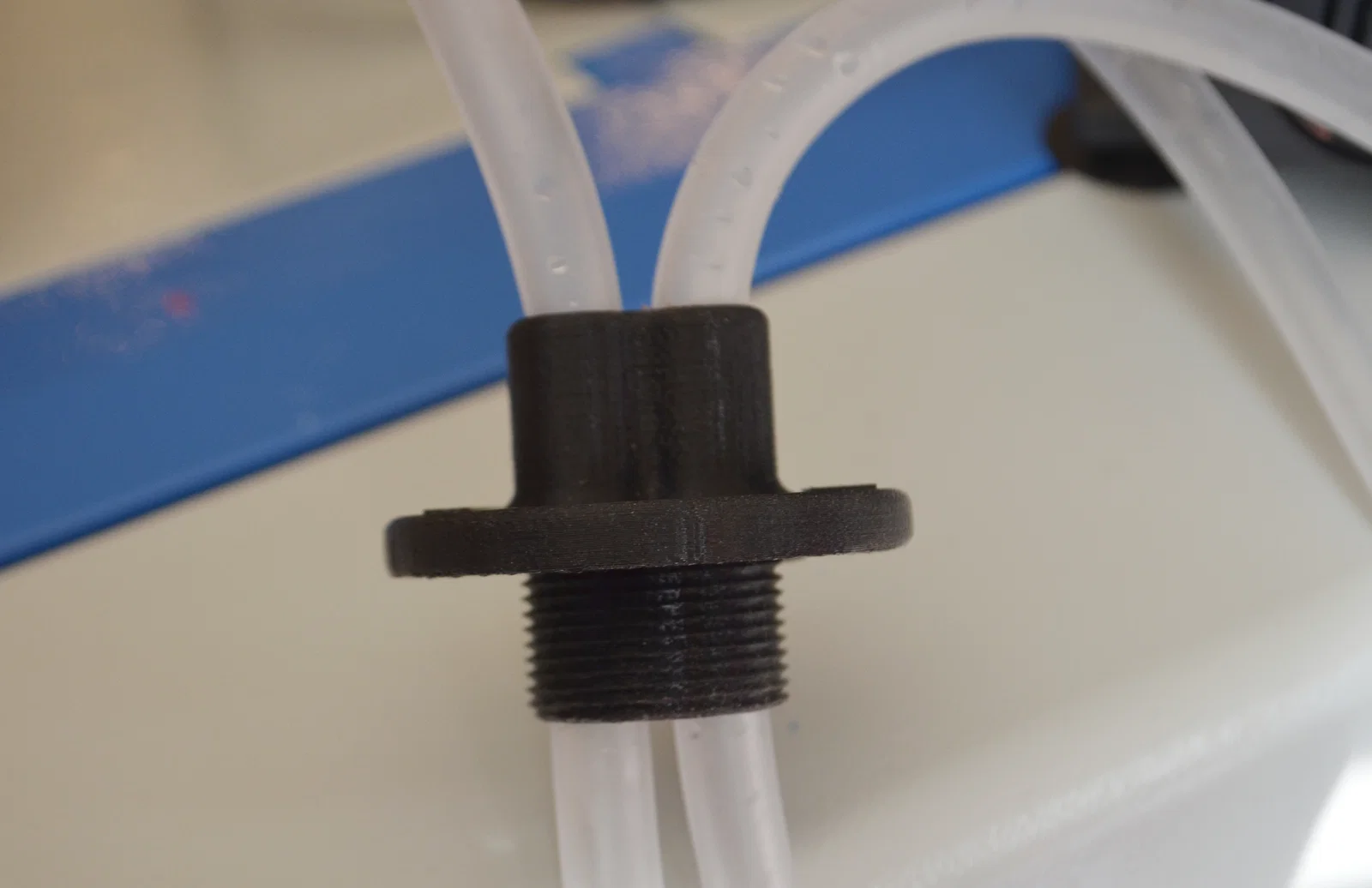

Các lỗ cho ống nước có đường kính 9.5 mm. Fit khá khít, nên mình phải làm ướt ống để bôi trơn thì mới đẩy xuyên qua được. Mình dùng mũi khoan 5/8 inch để doa/làm sạch lỗ và giúp việc luồn ống dễ hơn.

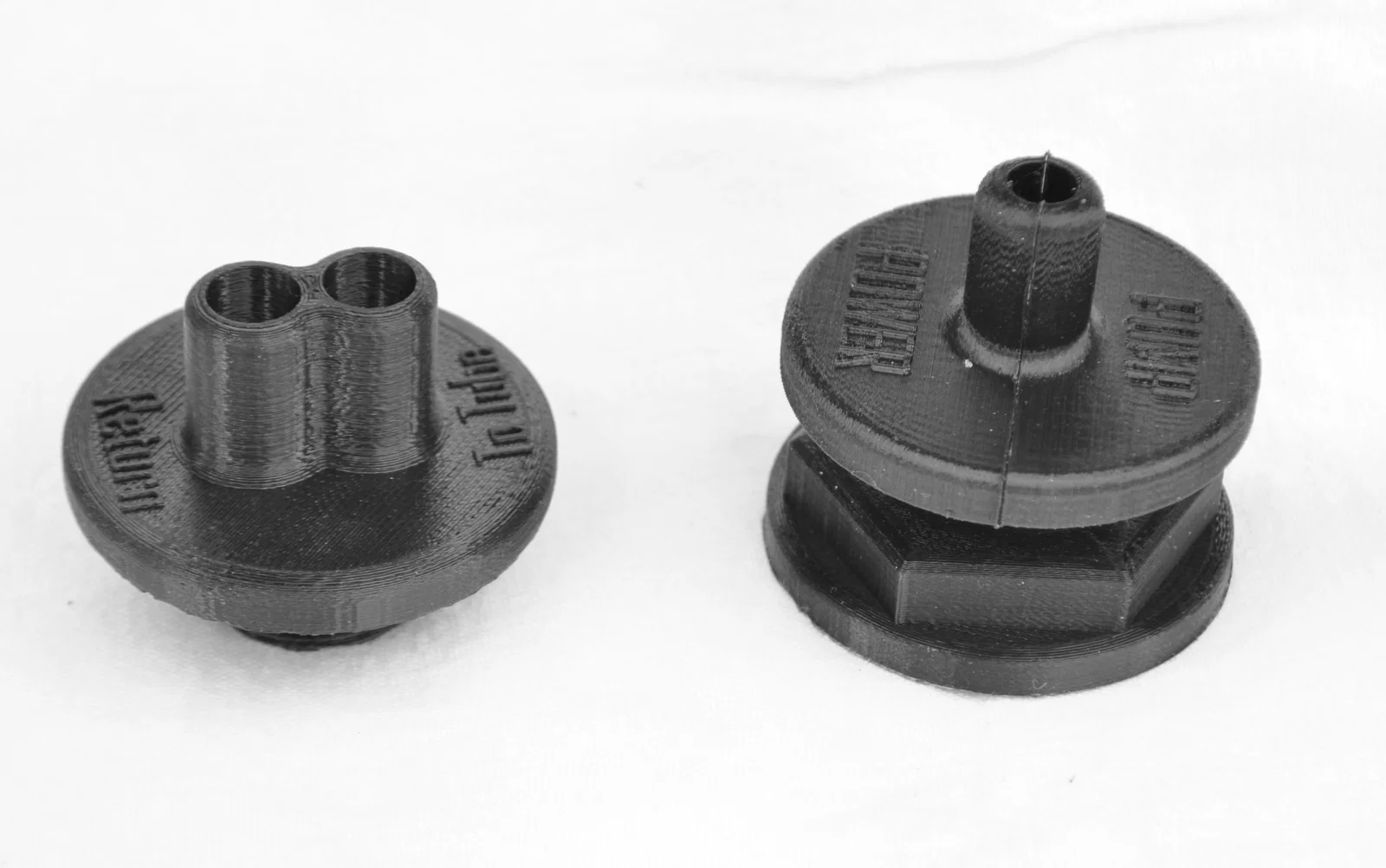

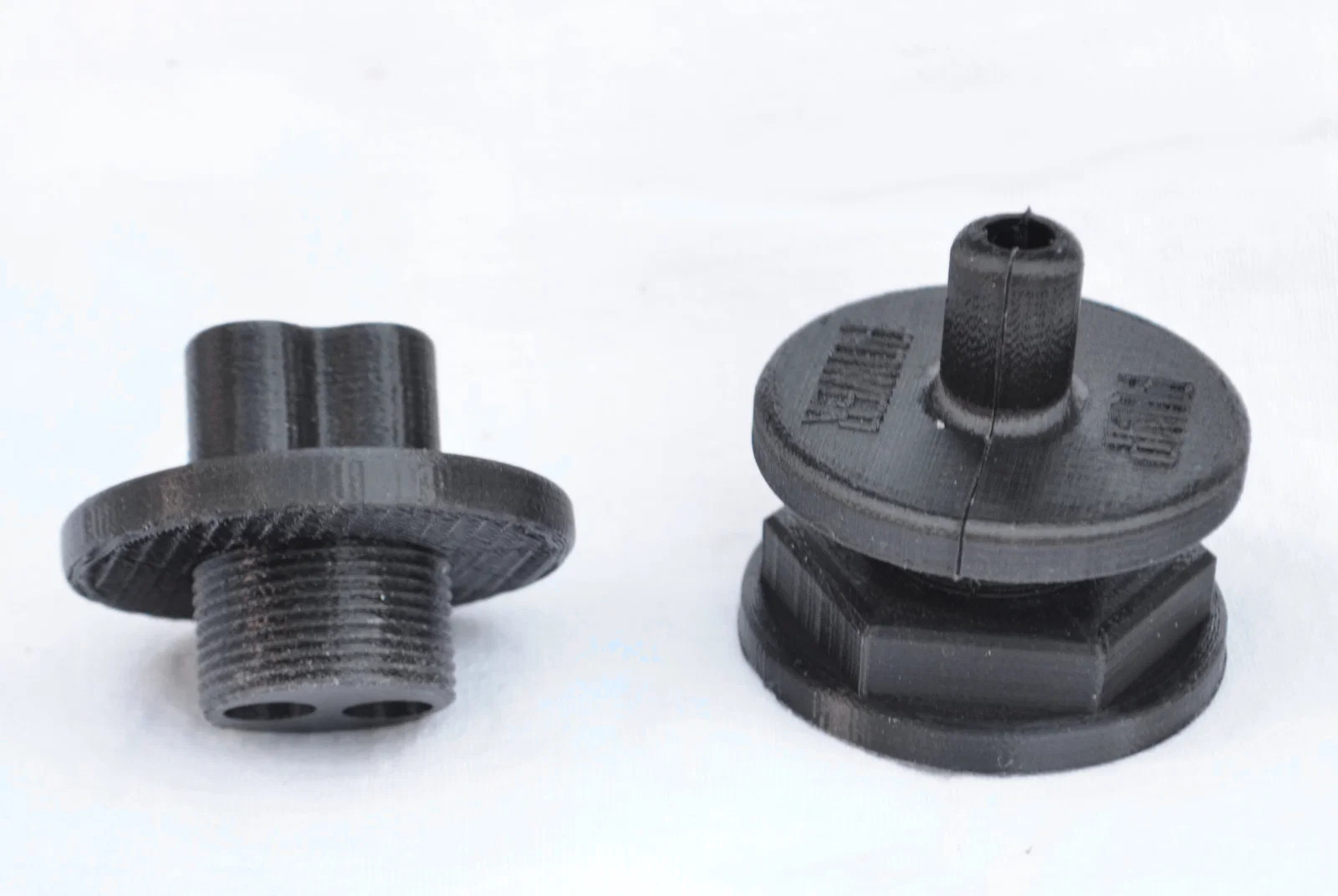

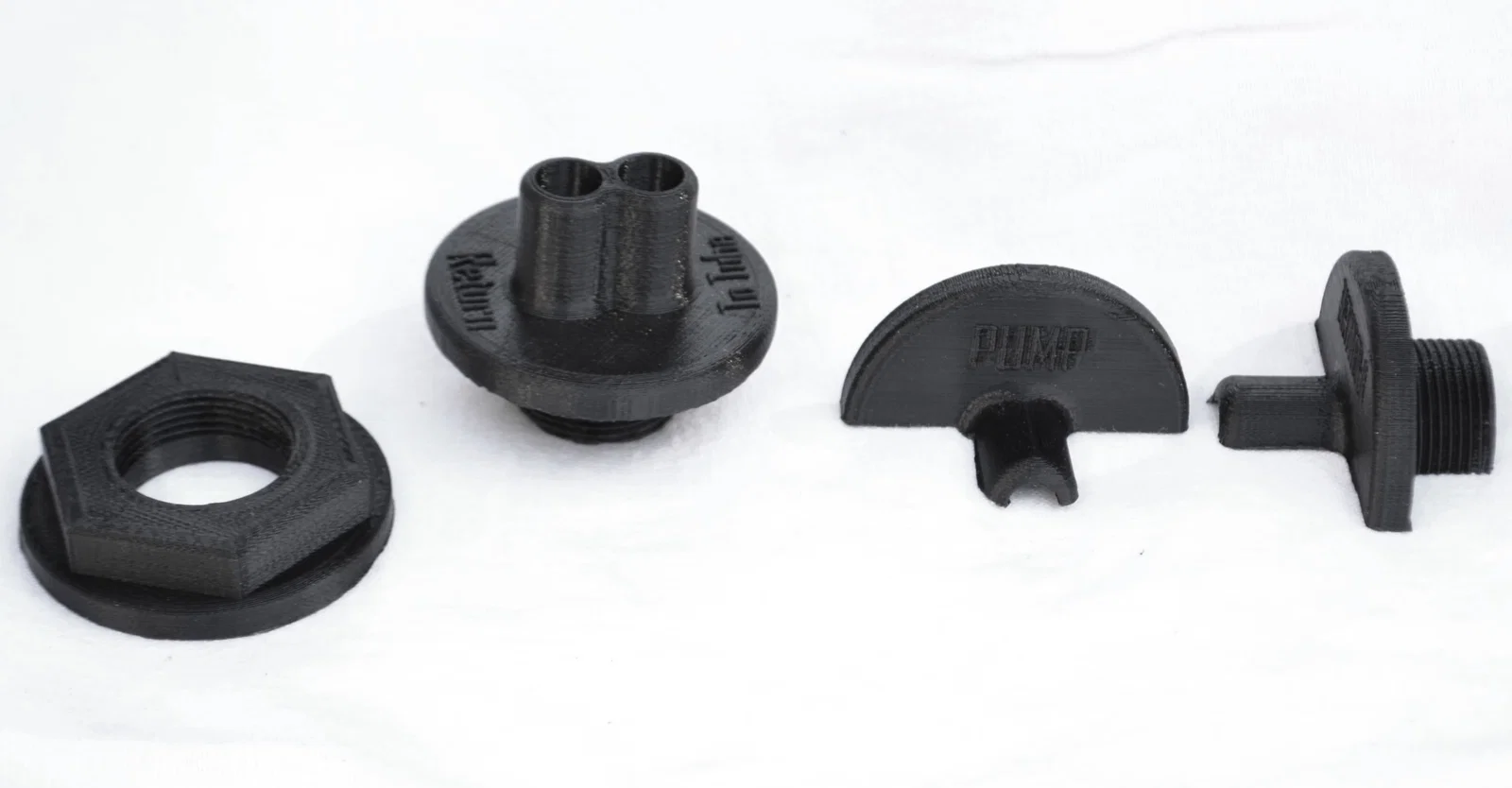

Mình cũng bất ngờ là hai nửa có thể vặn ren vào con nut cho dây nguồn và giữ rất chắc. Mình khá hài lòng với kết quả. Mình upload luôn cả cụm power port (được ghi nhãn Pump Port) phòng khi ai đó muốn chỉnh sửa rồi tự tách (split) ra.

Mình in (print) các nut nằm phẳng trên bed, còn các water port thì dựng đứng theo phương thẳng đứng, với phần đáy của đoạn ren chạm (touching) build plate.

Có kèm một cổng quan sát/kiểm tra mức chất lỏng để khỏi phải tháo nắp. Phần này cũng sẽ cần in thêm một nut 26mm.
