Chốt bàn kẹp Black & Decker Workmate (Peg thay thế)
Mẫu peg/bench dog thay thế cho bàn kẹp di động Black & Decker Workmate. Thiết kế bám sát kích thước zin nhưng tối ưu để in 3D: thân trụ làm đặc, gân đầu kẹp chỉnh cho 4 perimeters. Khuyến nghị in PETG.
Mô tả

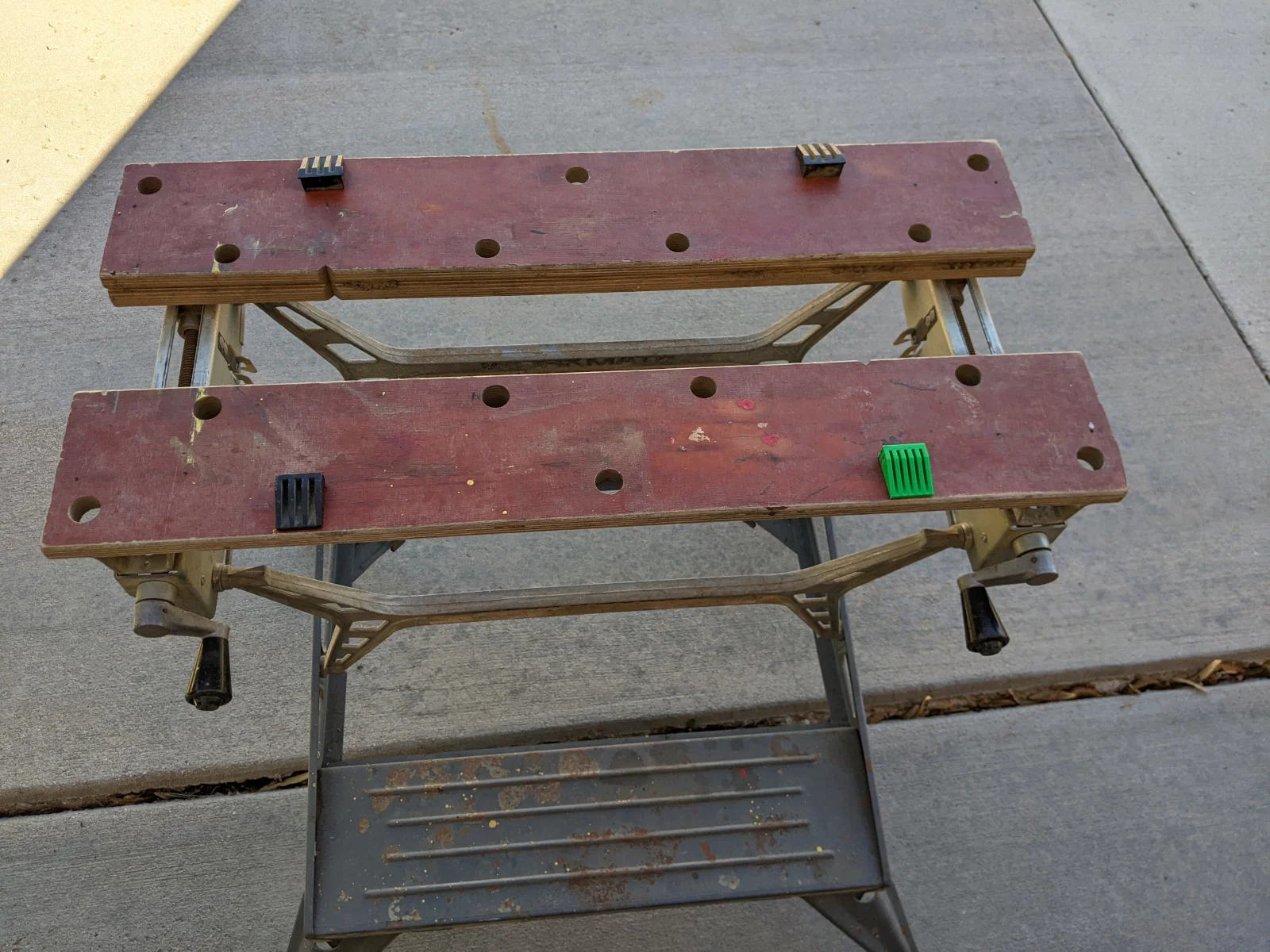

Mình thiết kế một cái peg thay thế cho bàn kẹp di động BLACK and DECKER Workmate. Cái zin vẫn xài ổn, nhưng mình cần thêm vài cái nữa vì mấy cái bị thất lạc theo năm tháng.

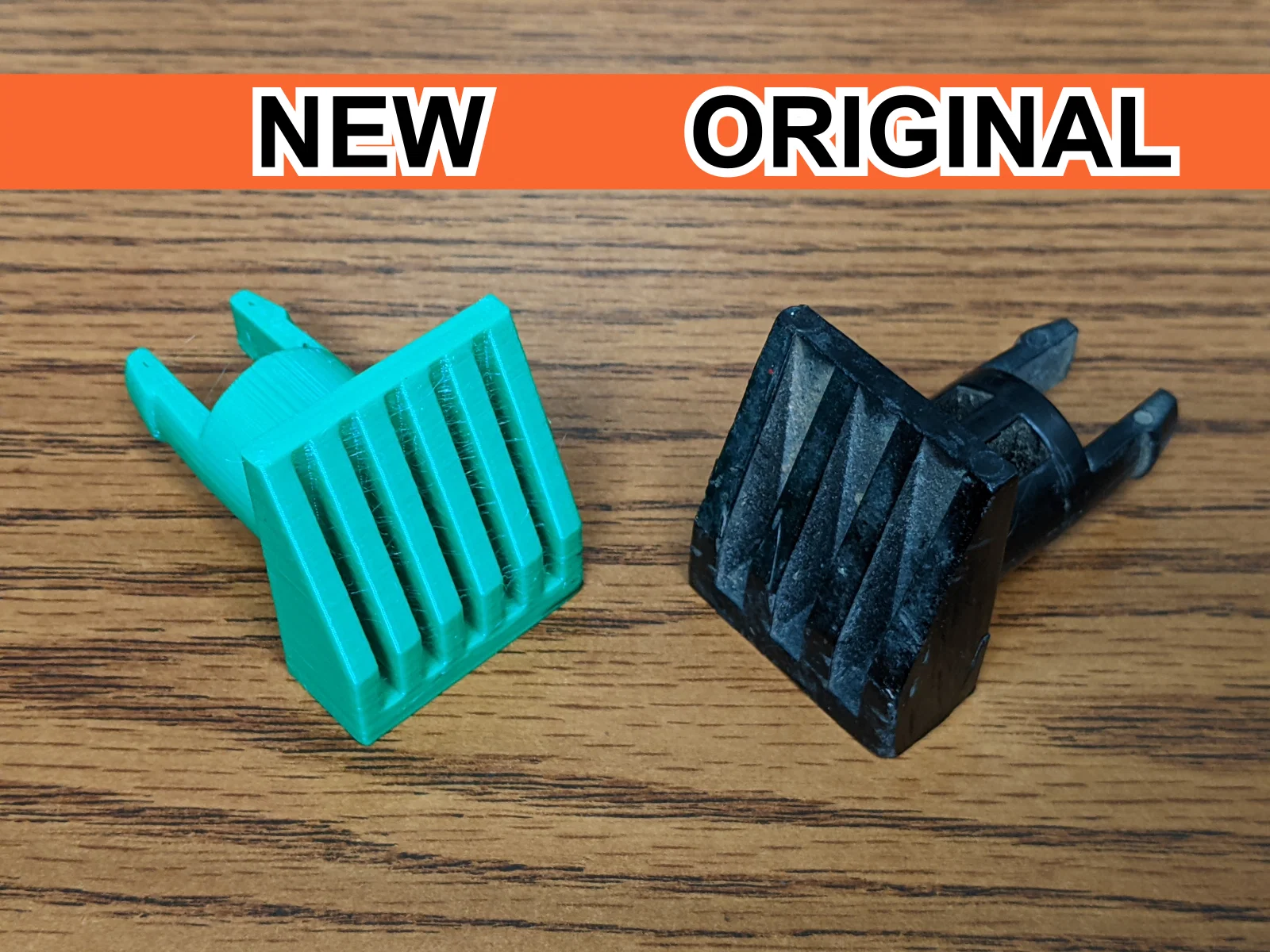

Mình cố giữ đúng thiết kế và kích thước gốc, nhưng có chỉnh nhẹ vì phần này sẽ in 3D chứ không phải ép nhựa (injection molded). Mình bỏ các gân (ribs) trên phần trụ và làm đặc luôn. Đồng thời mình tối ưu số lượng và khoảng cách gân ở đầu kẹp để in được với 4 perimeters.
Print Settings
- Khuyến nghị PETG (PLA giòn quá, cắm/rút nhiều lần dễ gãy)
- x4 perimeters
- 15% infill
- Layer 0.2mm

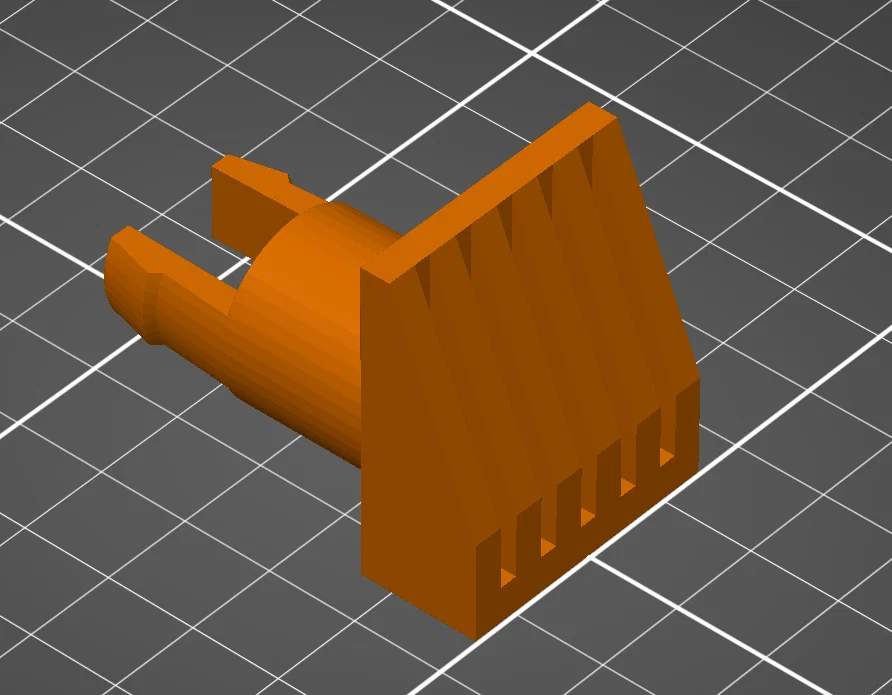

- Đặt mặt hàm trước (forward jaw face) úp xuống (như trong hình)
- Cần supports trên mặt bàn in (build surface)

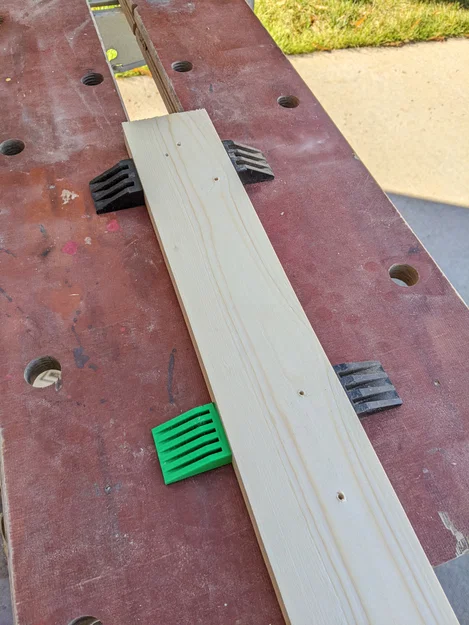

Hình minh hoạ là bản in bằng Hatchbox PETG - Green, dùng G-Code đi kèm.
