Mouse Bungee Monitor Mount (Giá gắn mouse bungee lên màn hình)
Mouse Bungee Monitor Mount dán lên màn hình bằng băng keo hai mặt, giúp dẫn dây chuột gọn gàng, giảm rối và lực kéo khi chơi game. In mount bằng PLA và cable guide bằng TPU (Shore 95A hoặc mềm hơn).
Mô tả
Chào anh em in 3D,

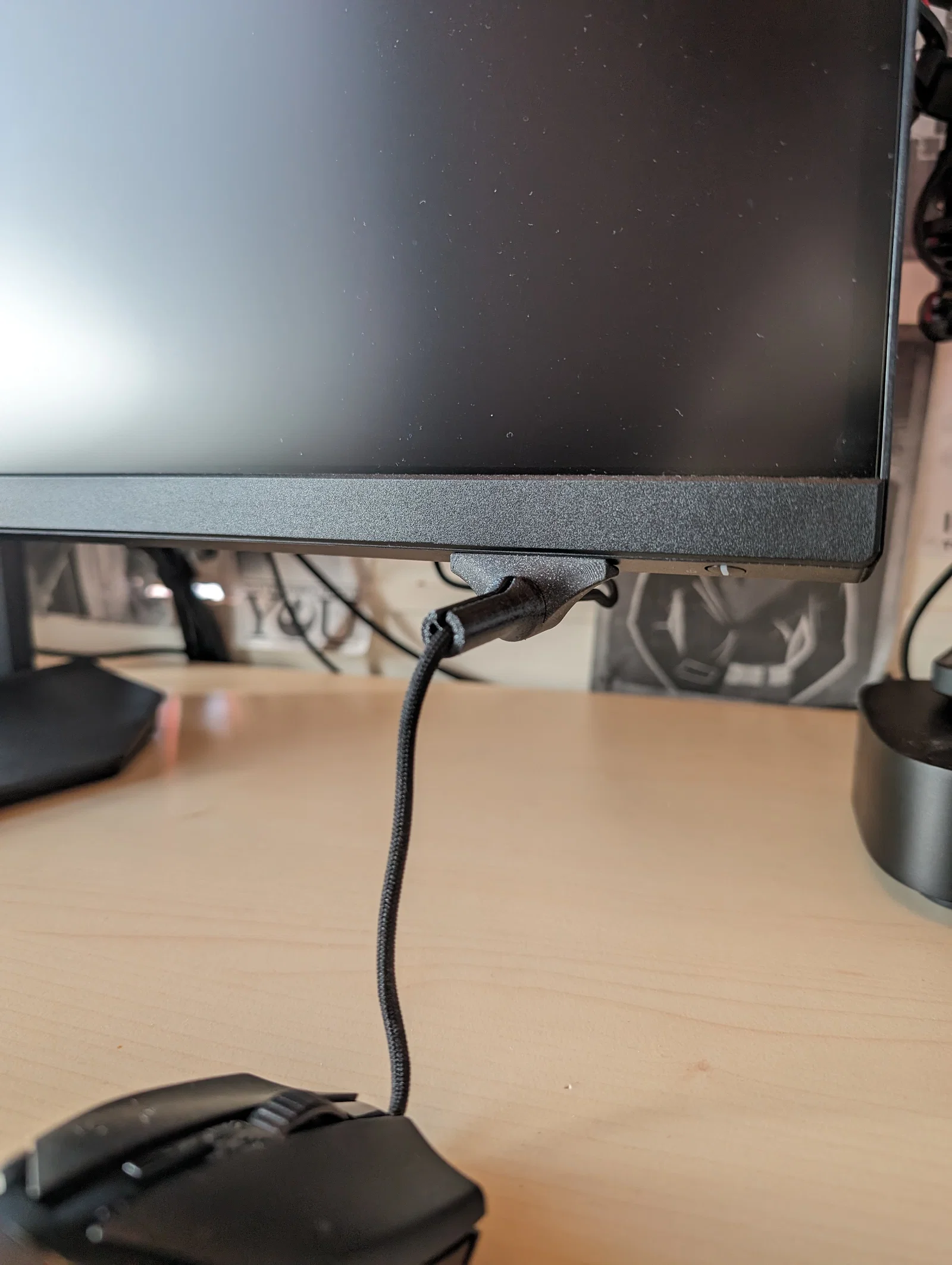

Mẫu Mouse Bungee này dán lên màn hình bằng băng keo dán siêu chắc, giúp hết rối dây chuột, giảm lực kéo/ma sát khi rê chuột, đồng thời làm góc setup nhìn gọn gàng và “fresh” hơn.
Thiết kế này được làm để in một phần bằng filament TPU, đặc biệt là phần dẫn dây (cable guide).
Vật liệu cần chuẩn bị
- Băng keo hai mặt mỏng (≈ 0.2mm) nhưng phải chắc
- Filament TPU Shore 95A hoặc mềm hơn (độ cứng thấp hơn)
Các part cần in
In cable_guide.stl bằng TPU, và chọn in 1 file trong nhóm mount*.stl. Nếu màn hình của bạn phần đáy bị nghiêng, thì in một file mount*.stl loại angled. Ví dụ như màn Dell S3422DWG của mình, mình dùng mount_20_degree_tape_cutout.stl.

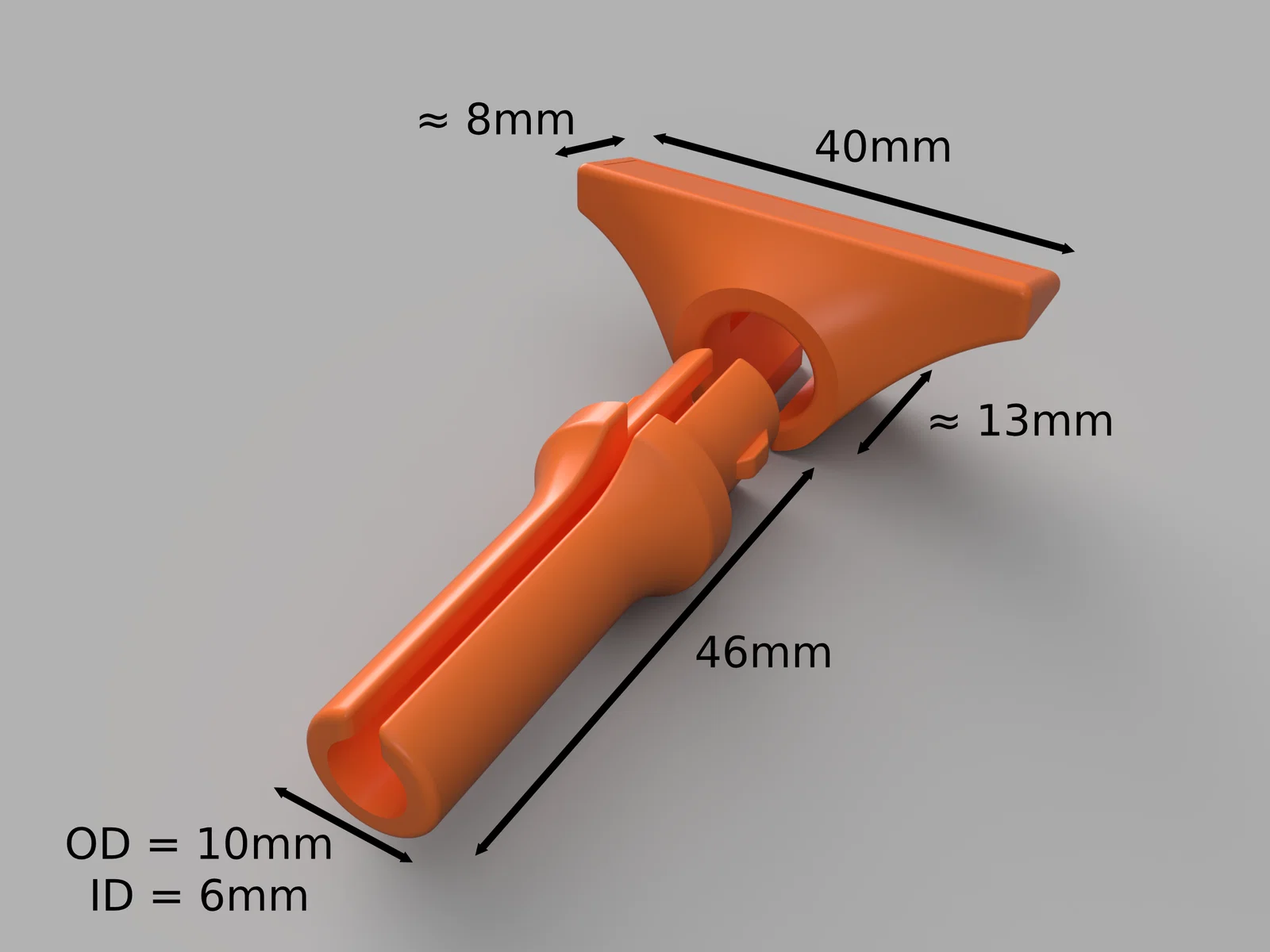

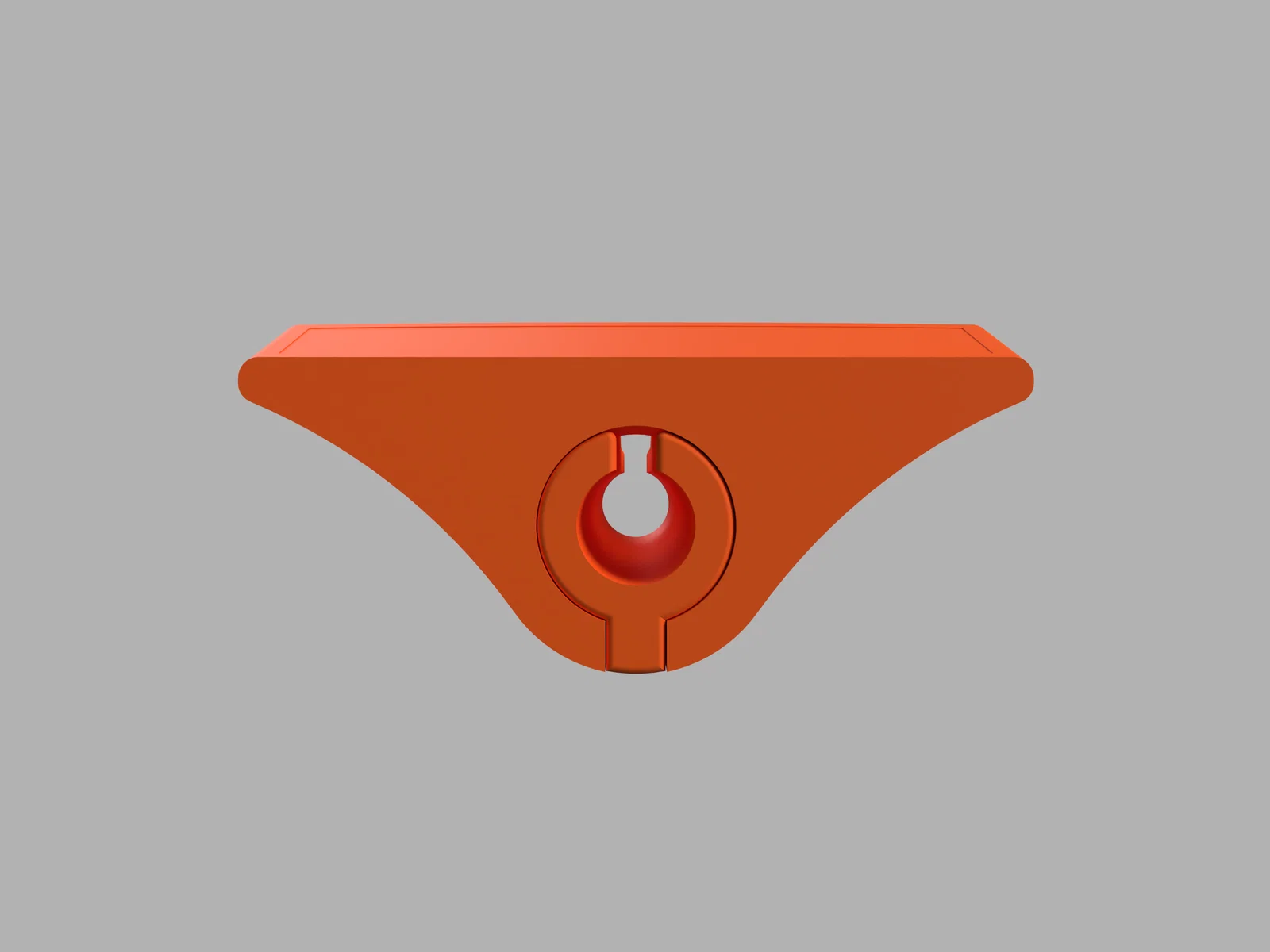

Kích thước chi tiết của part vui lòng xem trong các hình minh hoạ đi kèm.
Lắp ráp
- Lau sạch mặt dưới của màn hình để đảm bảo không dính dầu mỡ.
- Cắt băng keo hai mặt và dán lên phần mount đã in, miết/ấn mạnh cho bám chắc.

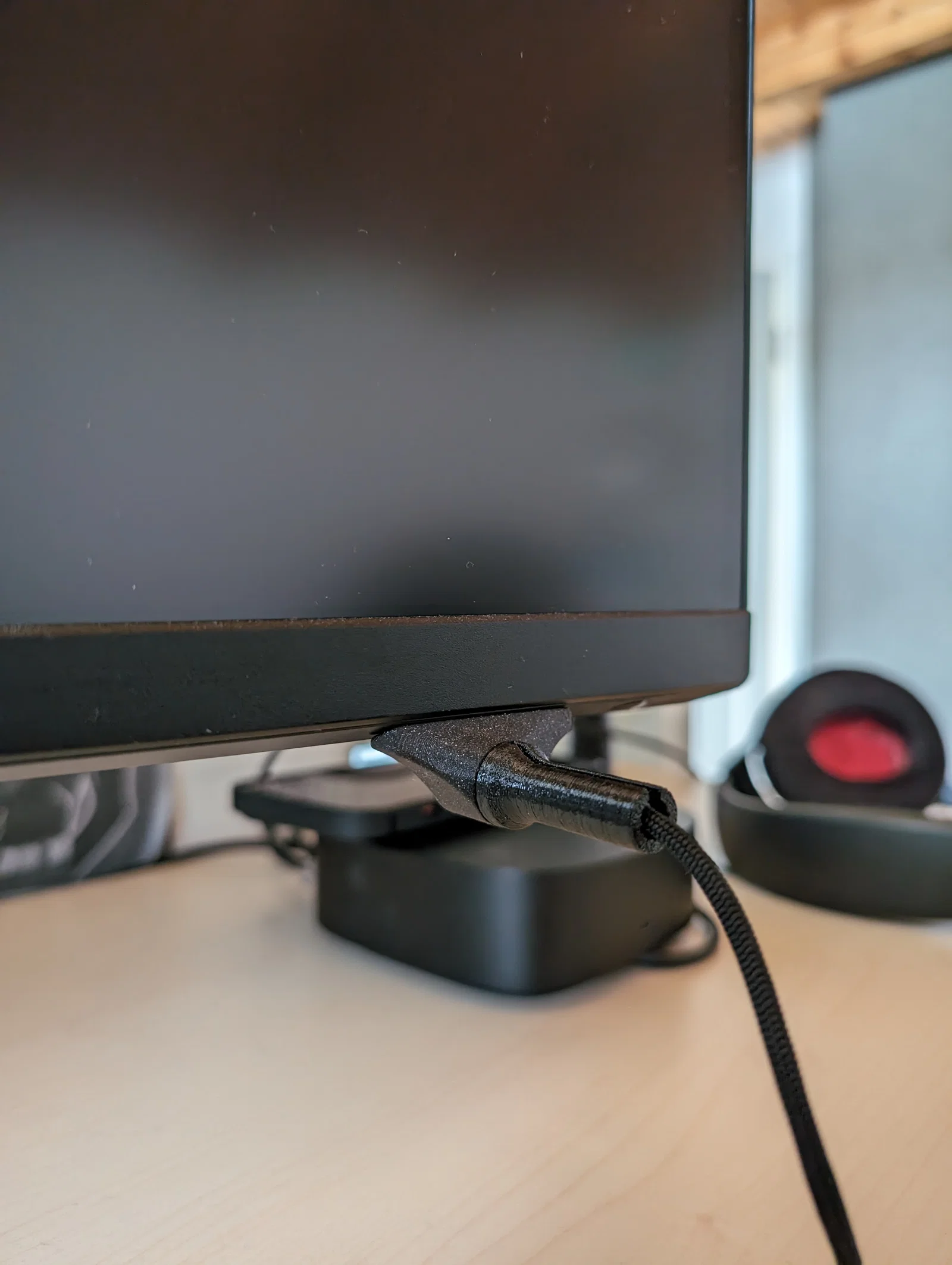

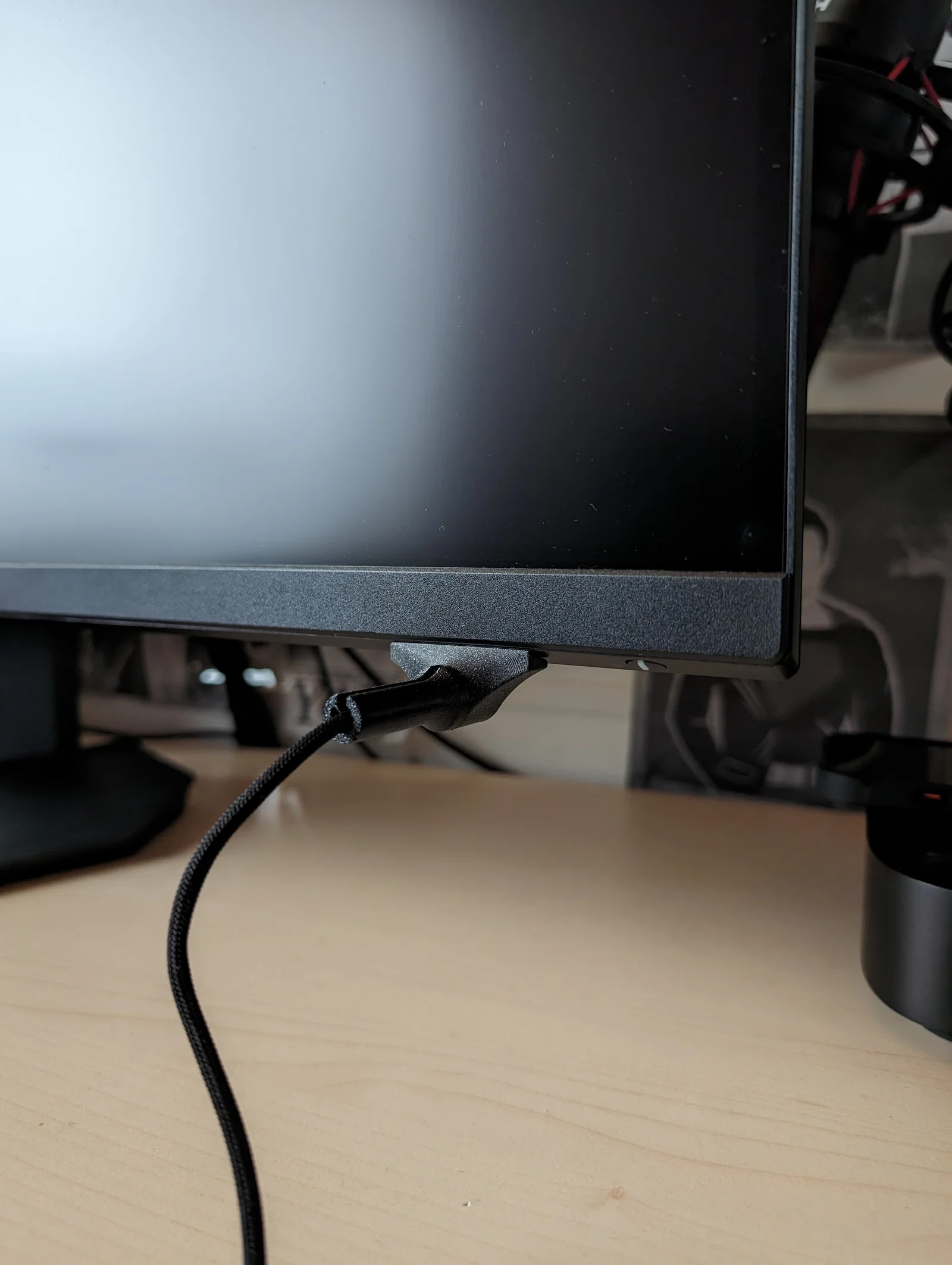

- Dán mount vào mặt dưới hoặc cạnh bên của màn hình, ấn chặt để keo bám tốt.
- Luồn dây chuột qua khe (cutout) của cable guide.
- Gắn cable guide vào mount, đồng thời đỡ/giữ để lắp chắc chắn.
Tương thích
Mouse Bungee dùng được với mọi chuột có dây, miễn đường kính dây dưới 6mm. Có thể gắn ở mặt dưới hoặc cạnh bên của hầu hết màn hình để trải nghiệm không còn rối dây.
Chỉnh sửa:
Thiết kế có thể resize và tuỳ biến dễ dàng bằng file Fusion360 (.f3d) đi kèm.
Chúc anh em in vui!
----------------------------------------------------------------------------------------------------------------
Cài đặt in (Print Settings)
mount*.stl
- Rafts: No
- Supports: No
- Resolution: 0.12mm
- Wall Lines: 3
- Infill: 20%
- Filament brand: Prusament
- Filament color: Galaxy Black
- Filament material: PLA

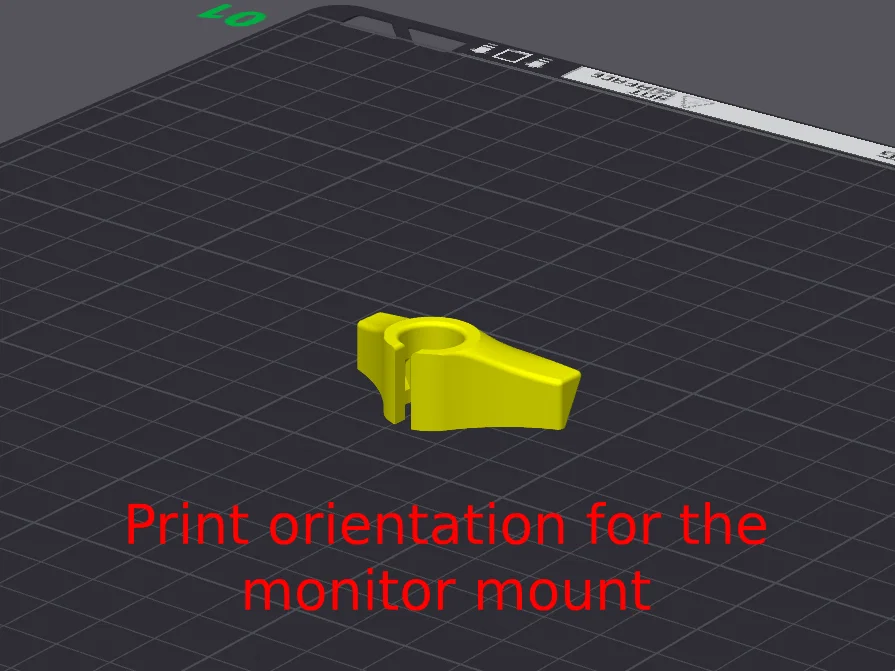

In phần mount ở mặt lưng của nó (xem hình minh hoạ) để khỏi cần supports. Dùng tính năng Auto Orient trong Slicer của bạn.
cable_guide.stl
- Rafts: No
- Supports: No
- Resolution: 0.16mm
- Wall Lines: 2
- Infill: 20%
- Filament brand: Extrudr
- Filament color: Black
- Filament material: TPU 85A
Cả hai file đều không cần Supports.
----------------------------------------------------------------------------------------------------------------
Inspired by Pulsar Micro Bungee
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
