Móc kéo giãn carrier cho Brompton (Brompton carrier stretch hook)

Bản gốc bị gãy rồi - mình làm lại thôi!

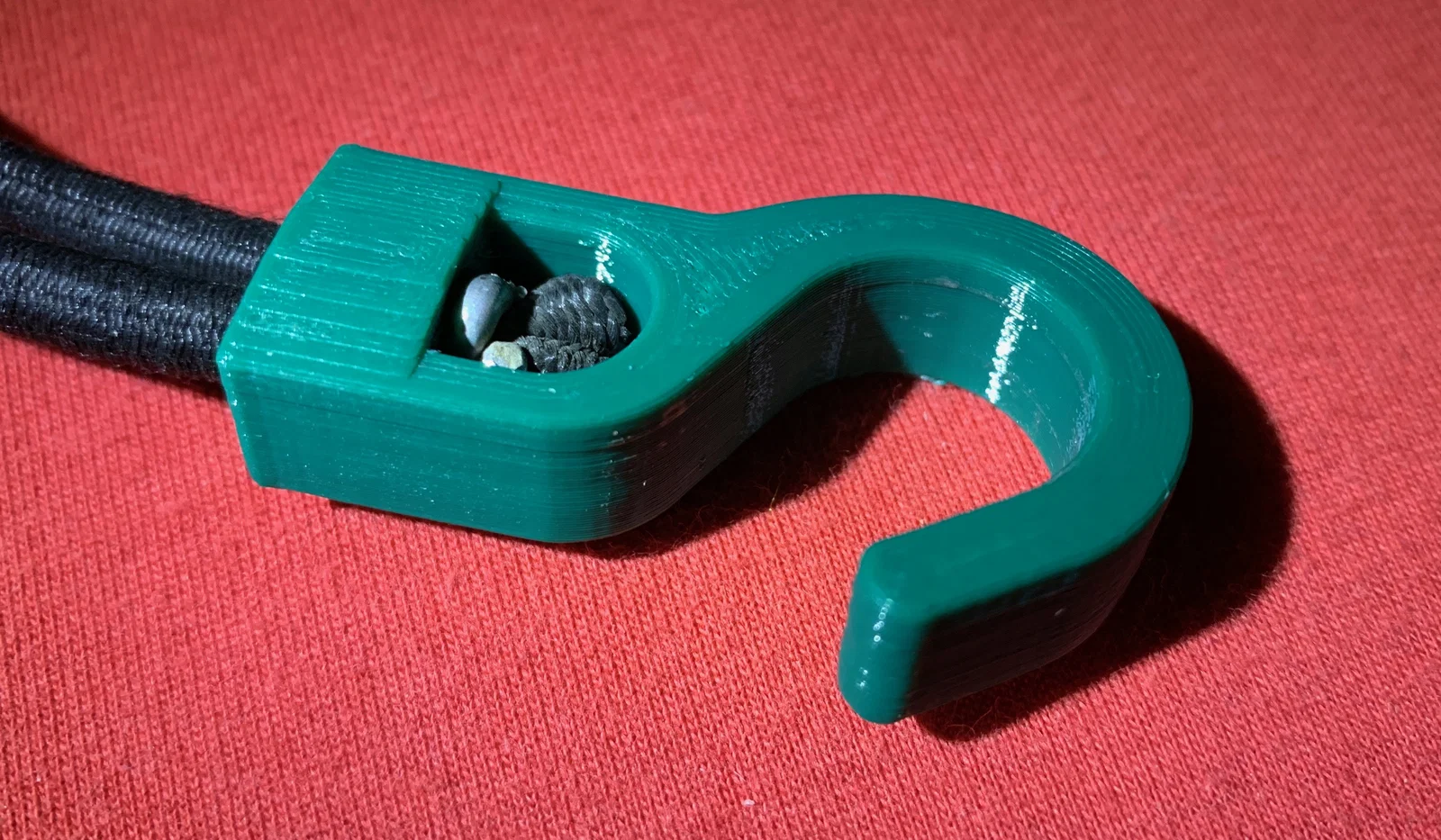

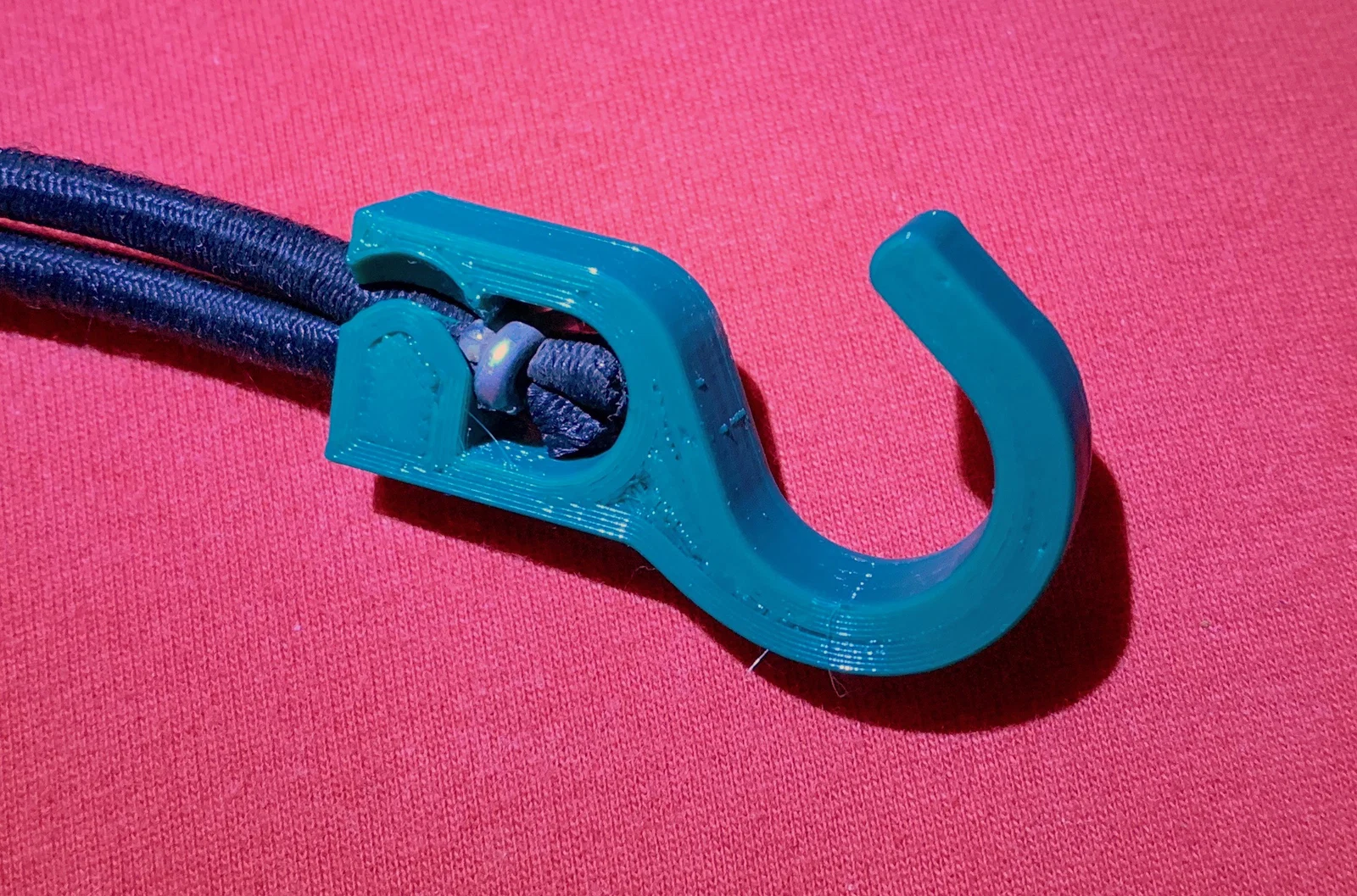

Bản gốc không có chỗ để luồn dây thun (2 sợi buộc chung) nên mình thêm một khe (slot). Khe này khá khít, nhưng khi bạn kéo căng dây thun đồng thời ấn nó xuyên qua khe thì vẫn vào được khá ổn.
Mình in không cần support, in “hot” với PETG, 5 perimeters và 30% infill để chịu lực cao - thấy hoạt động tốt như đồ zin. Tuy nhiên mình mới làm xong nên chưa test thực tế ngoài đời..

update 20240427:

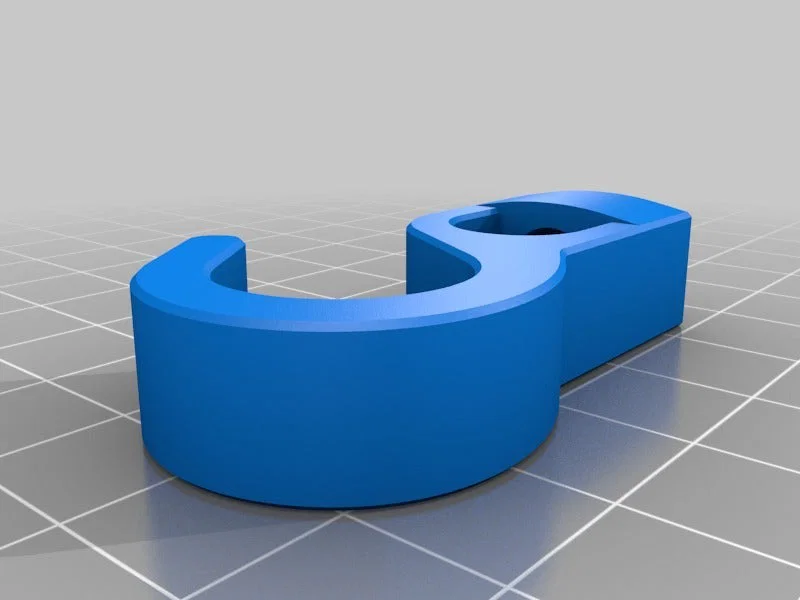

Mình thêm một phiên bản hook không có khe hở.

Print instructions

Category: Parts Print Settings

Rafts: Không quan trọng

Supports: Không

Resolution: egal

Infill: nhiều perimeters quan trọng hơn

Filament: đọc phần bên dưới PETG
Notes:

theo mình thì phần print settings mà thingiverse yêu cầu có vài chỗ hơi kỳ. Link Amazon được tạo tự động và KHÔNG có sự đồng ý của mình, hơn nữa nó dẫn tới sản phẩm sai hoàn toàn! Mình cố tình “đánh lạc hướng” nó. Hãng mình khuyên dùng là 'dasFilament' (bán ở Đức/EU) nhưng không bán trên Amazon. Màu sắc thì không quan trọng, tuỳ bạn chọn..
Rất thường xuyên thì số lượng perimeters quan trọng ít nhất cũng ngang infill, và trường hợp này còn quan trọng hơn. Mẫu này mình để 5.
Mình in PETG với nhiệt độ nozzle 248ºC vì mức này cho đồ dùng bền và độ bám lớp (layer adhesion) cao.

How I Designed This

lần này mình dựng nhanh, kiểu gần như “làm cho xong” luôn.
Mình phác thảo ở mặt ZY (shaft) và XY (hook), rồi dùng kết hợp ảnh chụp (khoảng cách 1.5m) và đo đạc để đảm bảo đúng kích thước của bản gốc.

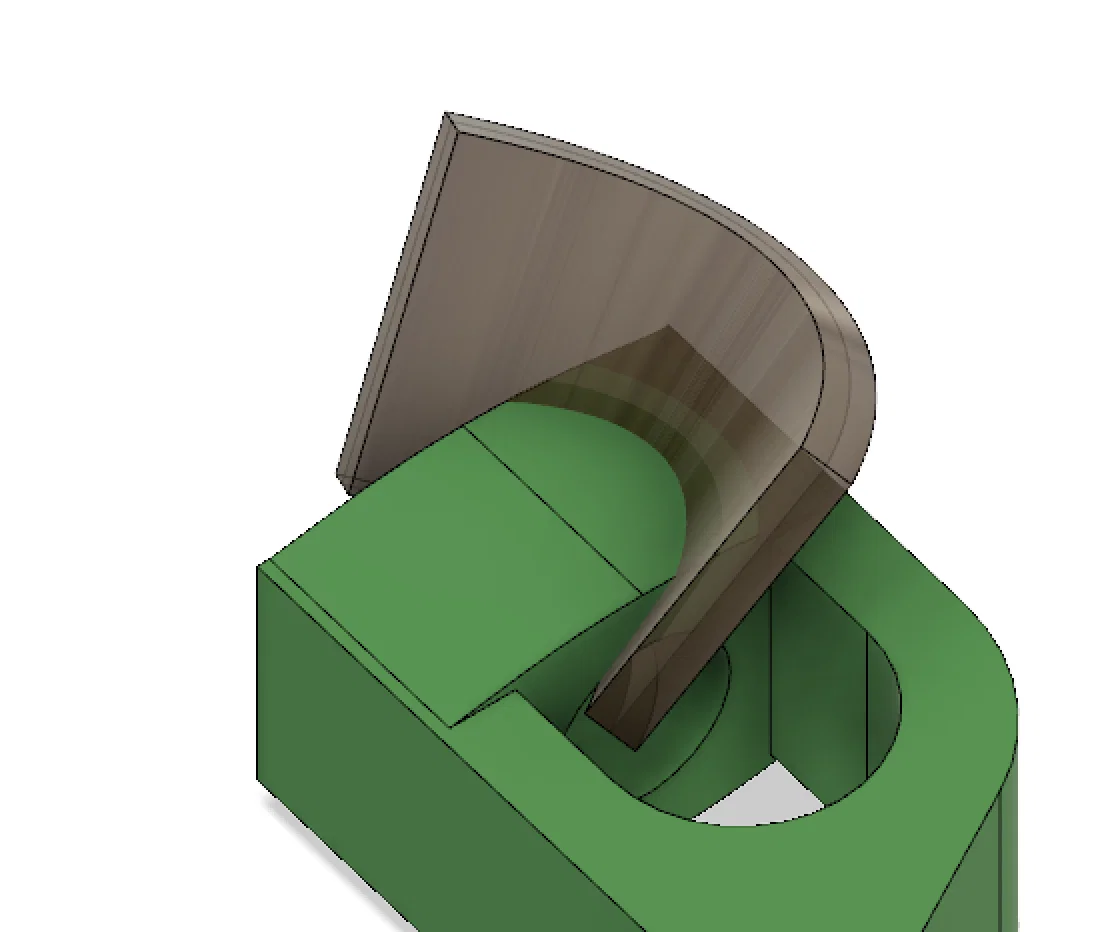

Sau đó extrude, kéo dài phần shaft (thật ra cũng không có lý do rõ ràng), trong chế độ "Patch" mình extrude một Spline thành một mặt kiểu “tờ giấy”, rồi dùng thickened và đặt vị trí, sau đó quay lại 'Model' mode. (xem hình bên dưới)

Bước cuối hơi “bẩn” nhưng tiện: cắt shaft một bên để nó dễ in hơn.

Như thường lệ mình có đính kèm file f3d

slot cut

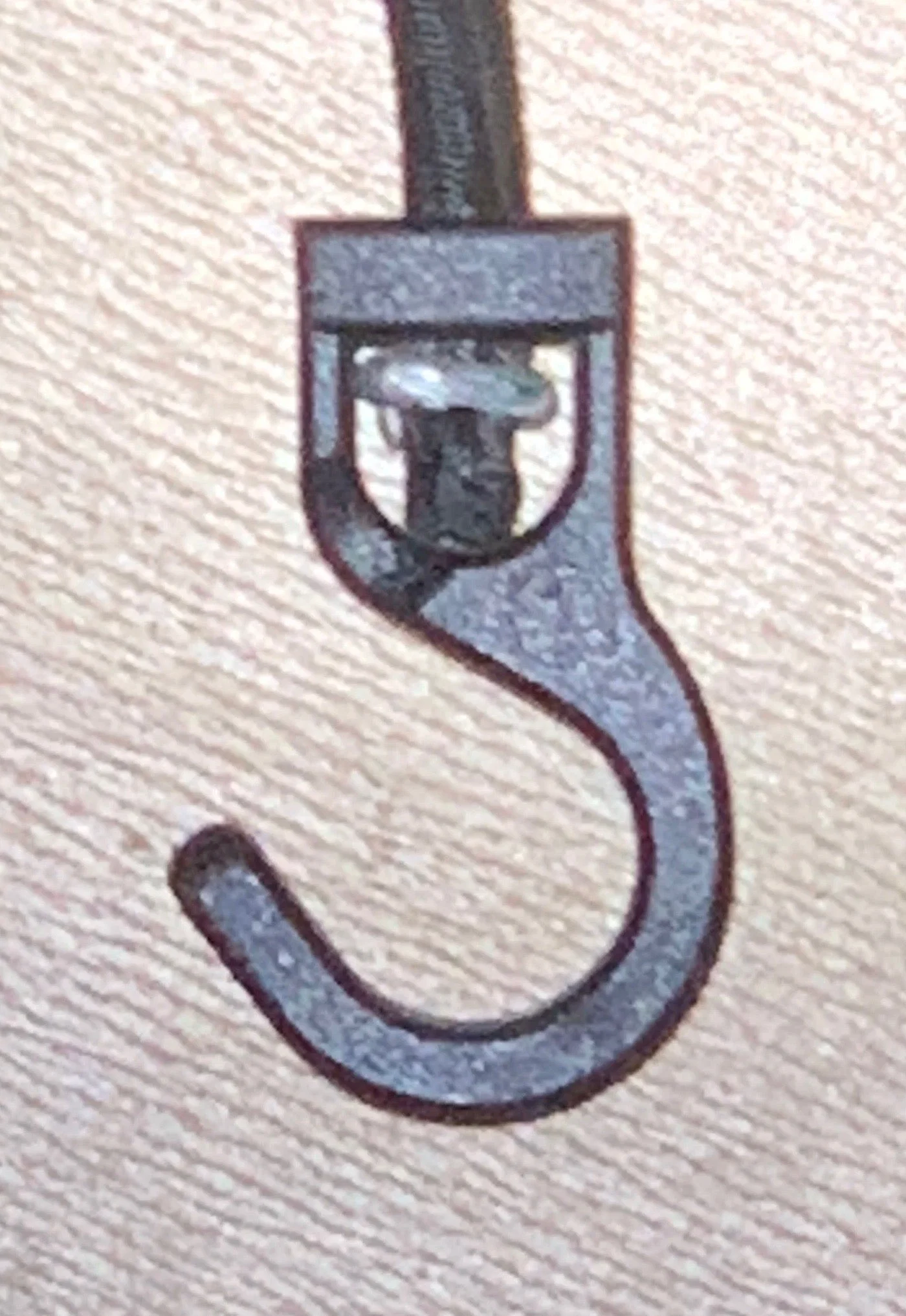

reference: large distance as possible to get more 'orthographic' view

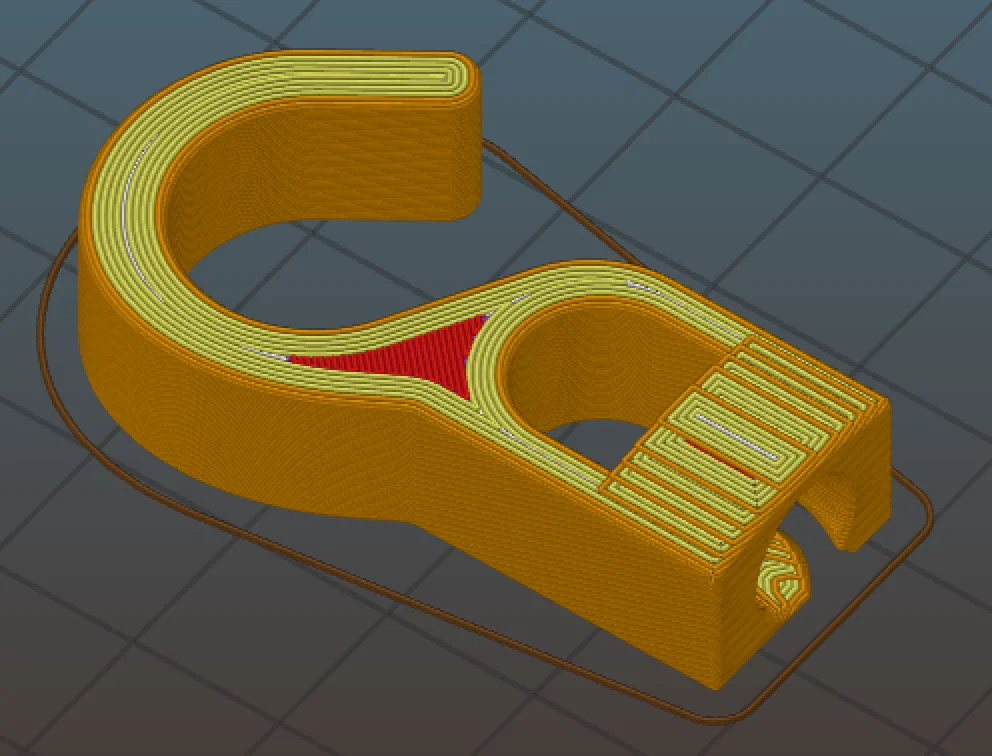

Slic3r ready-to-print view
