Kettenschutz cho Cube Katmandu eBike (nam châm Neodymium)

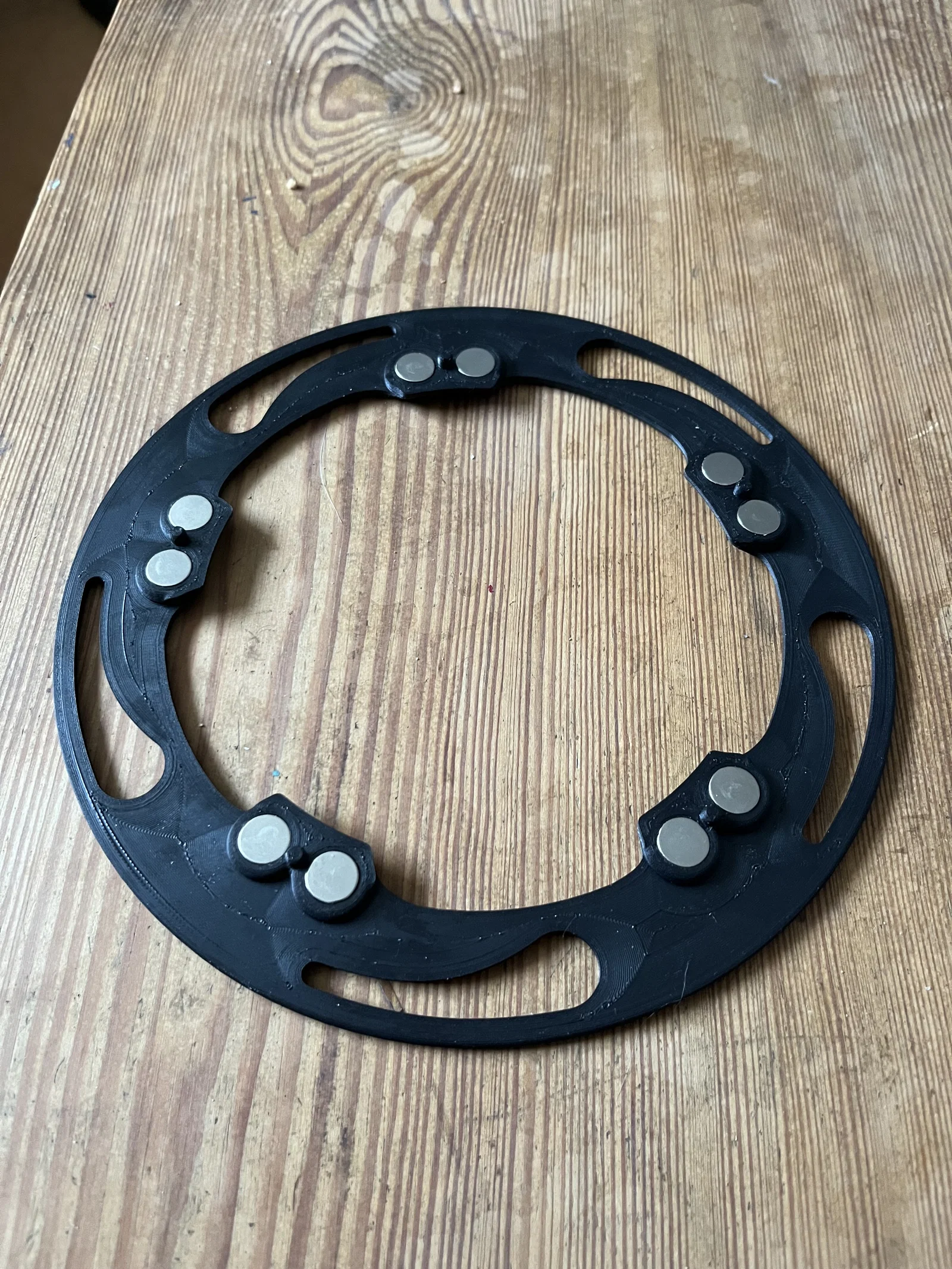

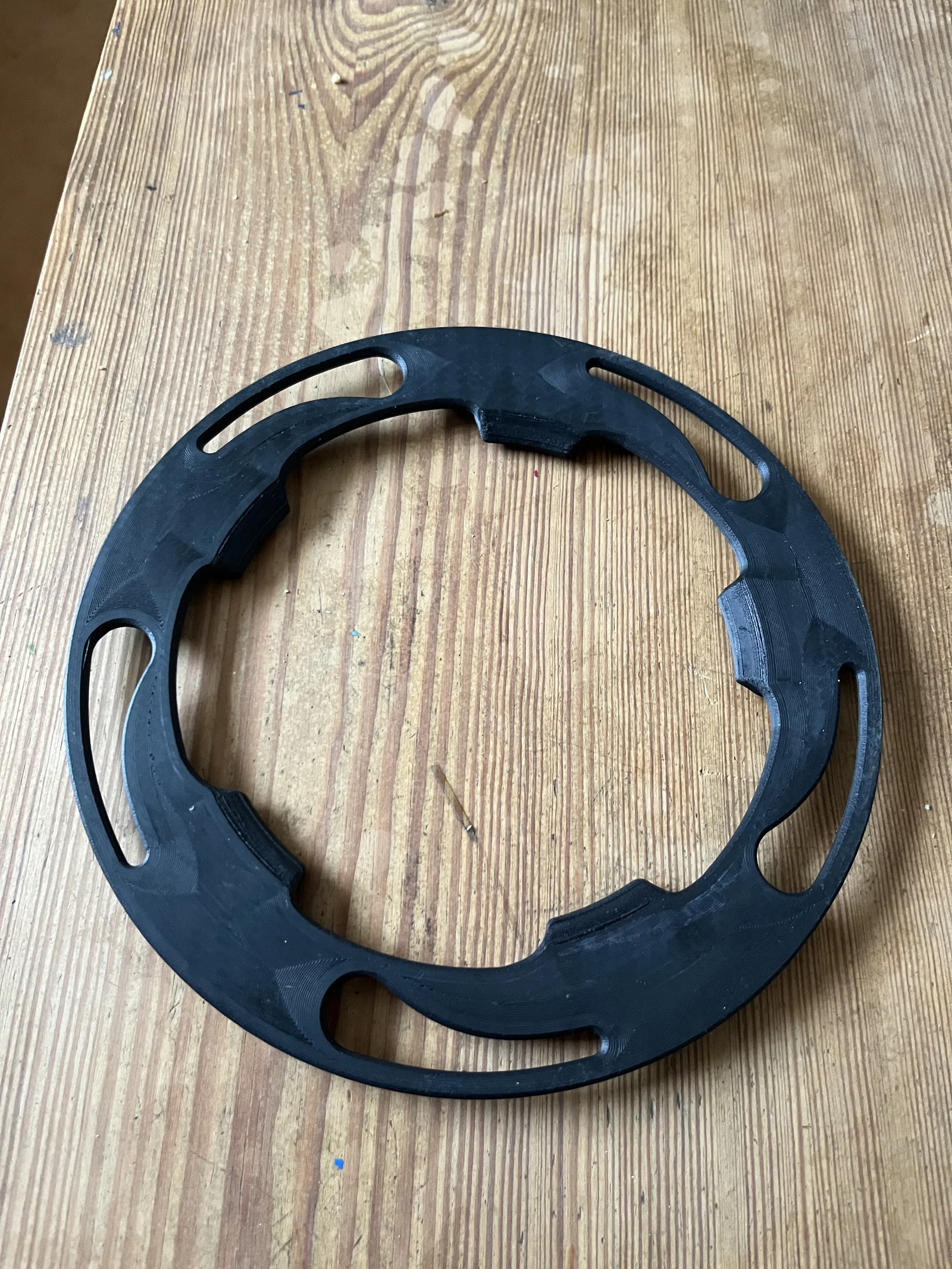

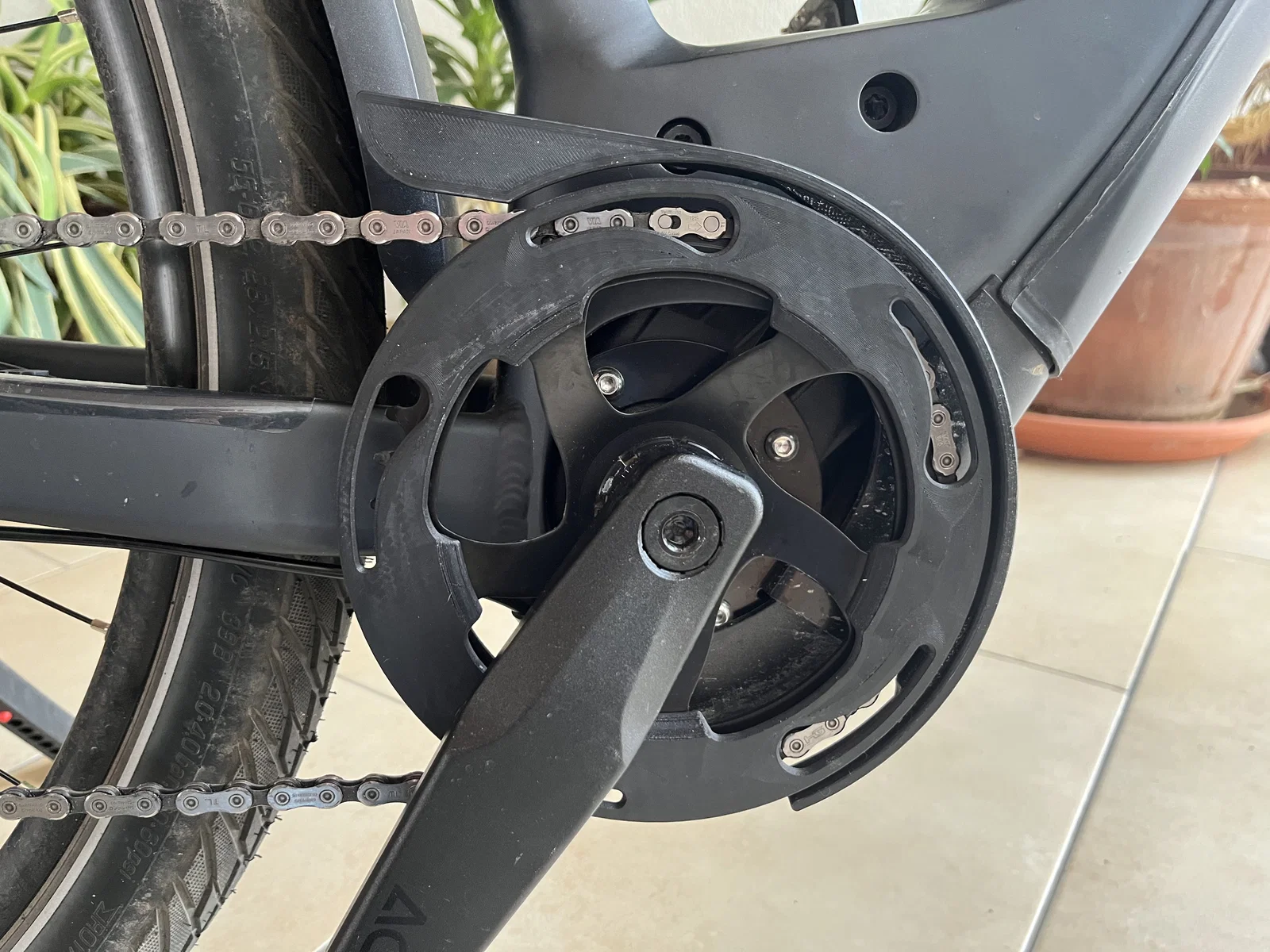

Vì cái kettenschutz (ốp che sên) zin của Cube Katmandu Hybrid eBike khá lỏng lẻo và đôi khi còn cạ vào sên, mình đã thiết kế một bộ kettenschutz được giữ trực tiếp trên dĩa (chainring) bằng nam châm Neodymium. Ưu điểm là có thể tháo kettenschutz ra không cần vặn ốc, rất tiện để bảo dưỡng sên và dĩa.

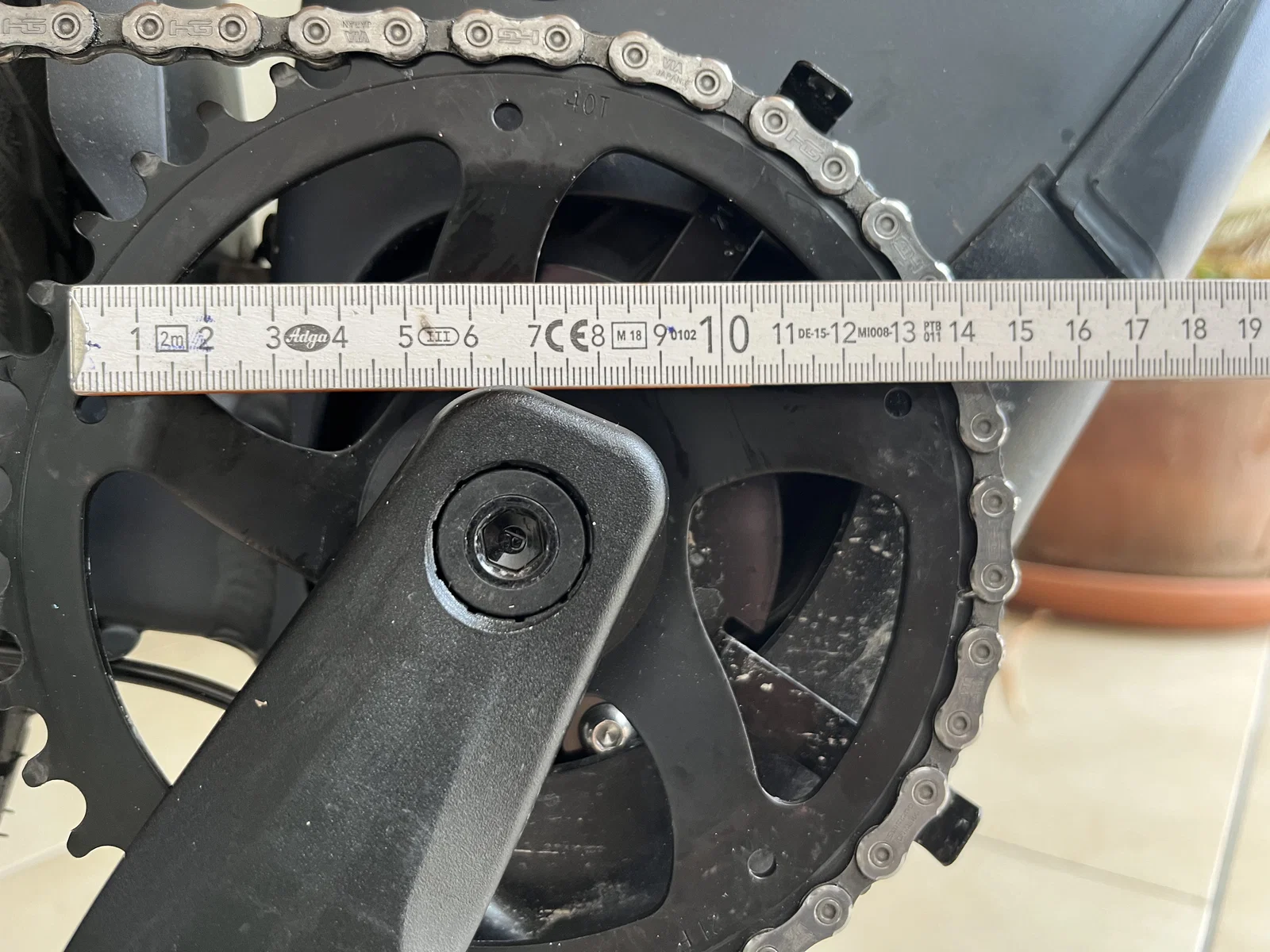

Do các dĩa mà Cube lắp có bolt circle (lochkrei) khác nhau, mình làm 2 phiên bản: một cho đường kính bolt circle 137mm và một cho 132mm. Để biết xe bạn dùng bolt circle nào, bạn cần đo khoảng cách giữa lỗ 1 và lỗ 3 trên dĩa (chainring). Nếu khoảng cách là 130mm thì bạn có bolt circle 137mm. Nếu khoảng cách là 125mm thì bạn có bolt circle 132mm.

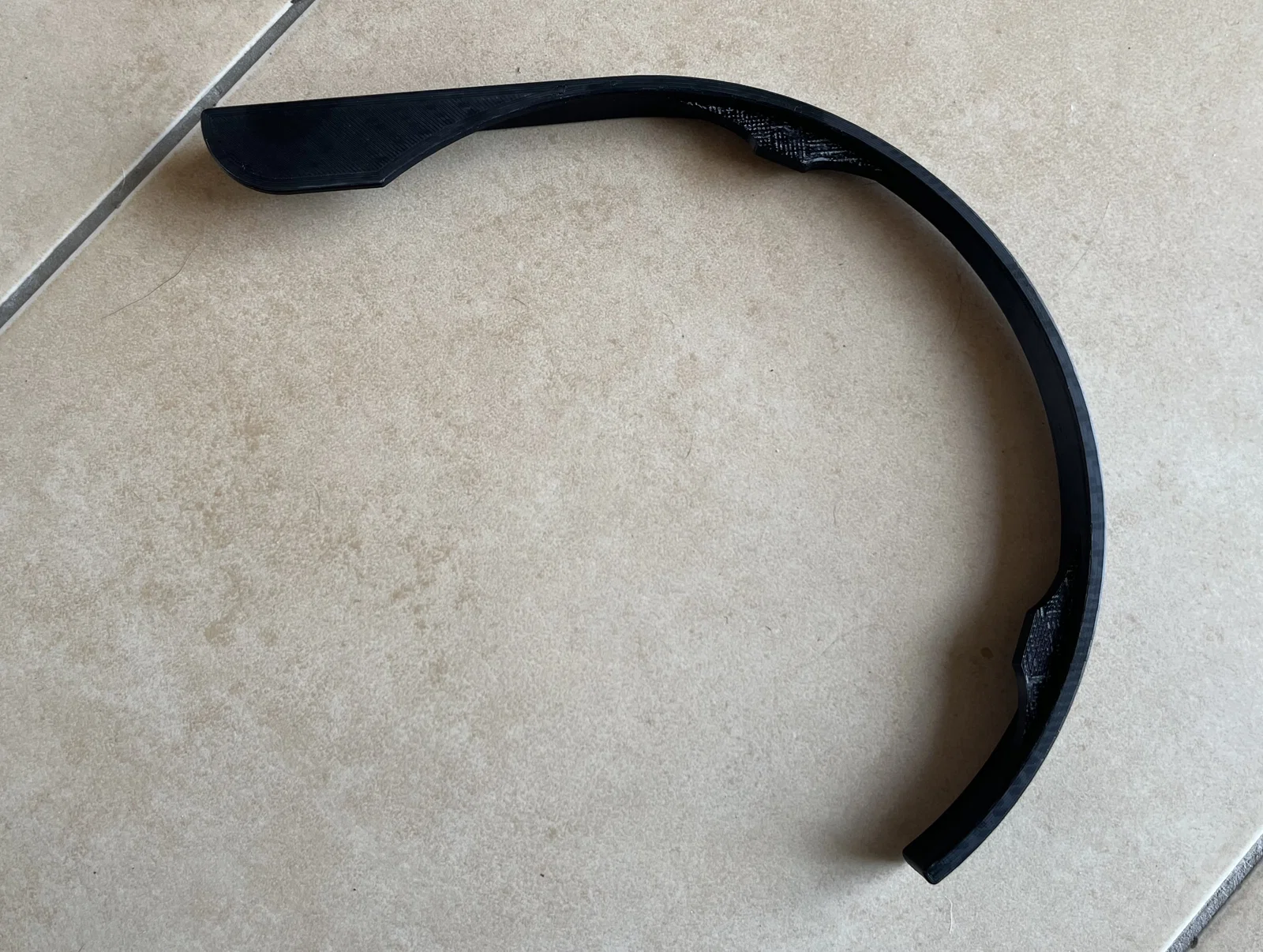

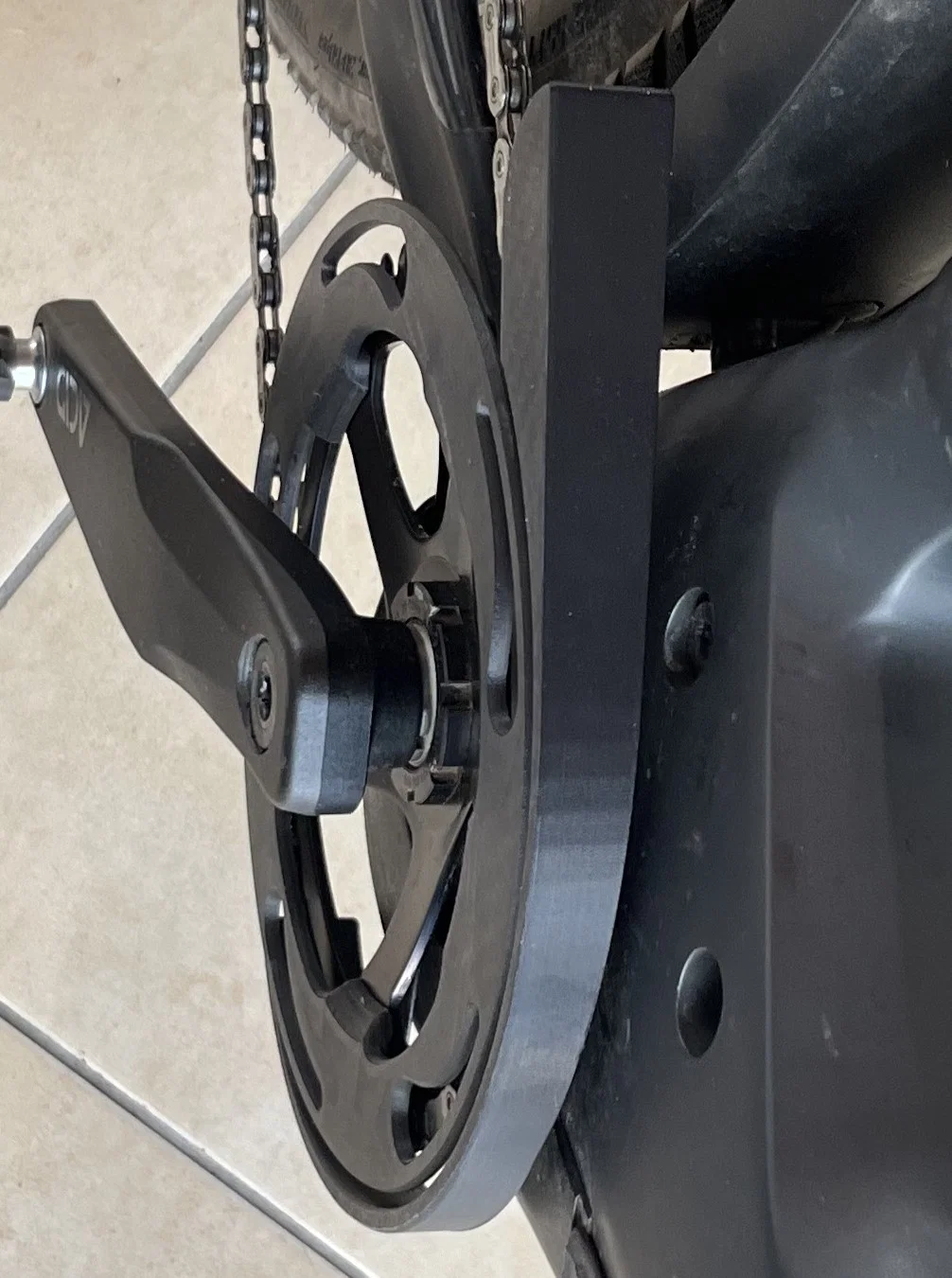

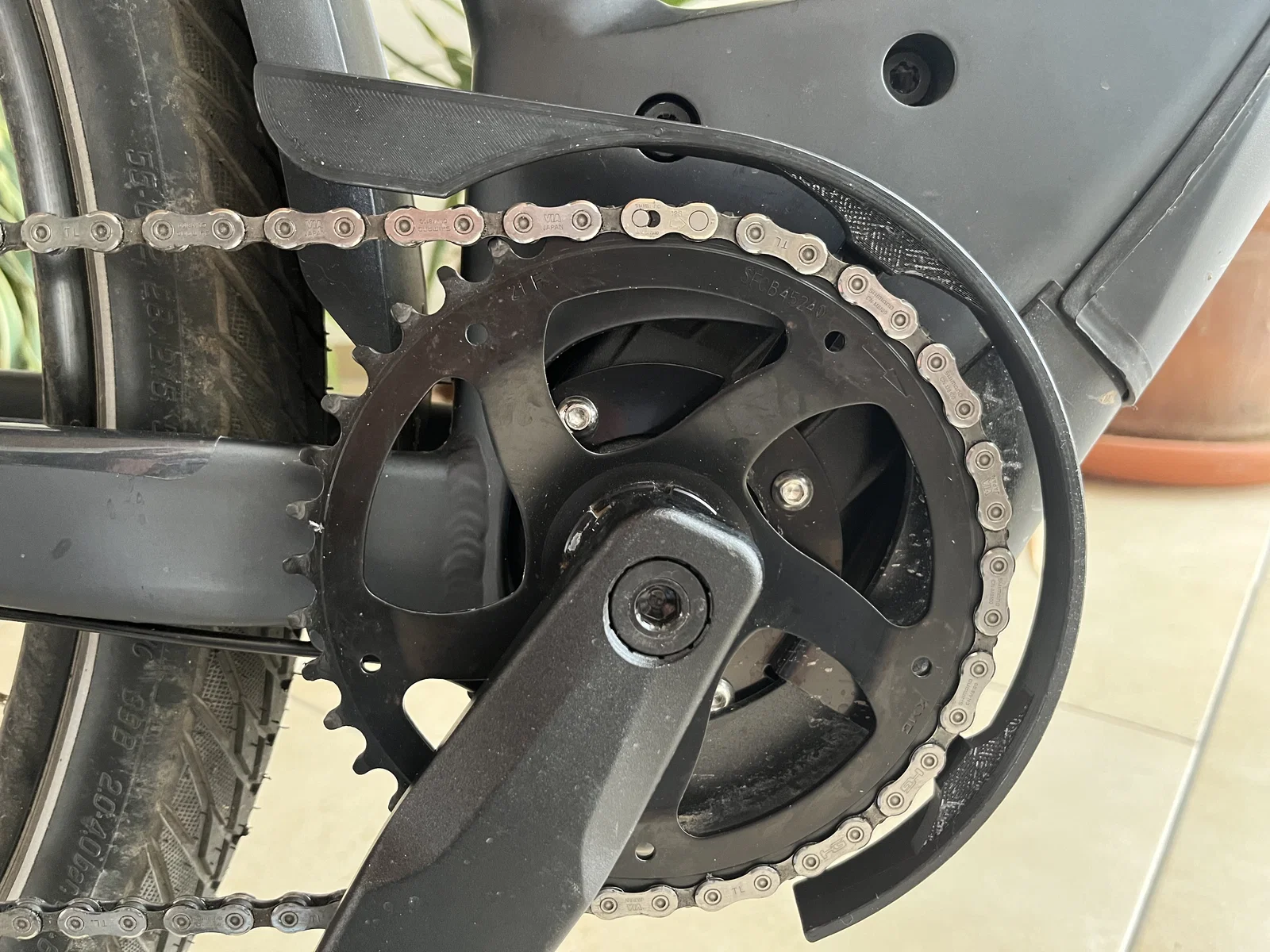

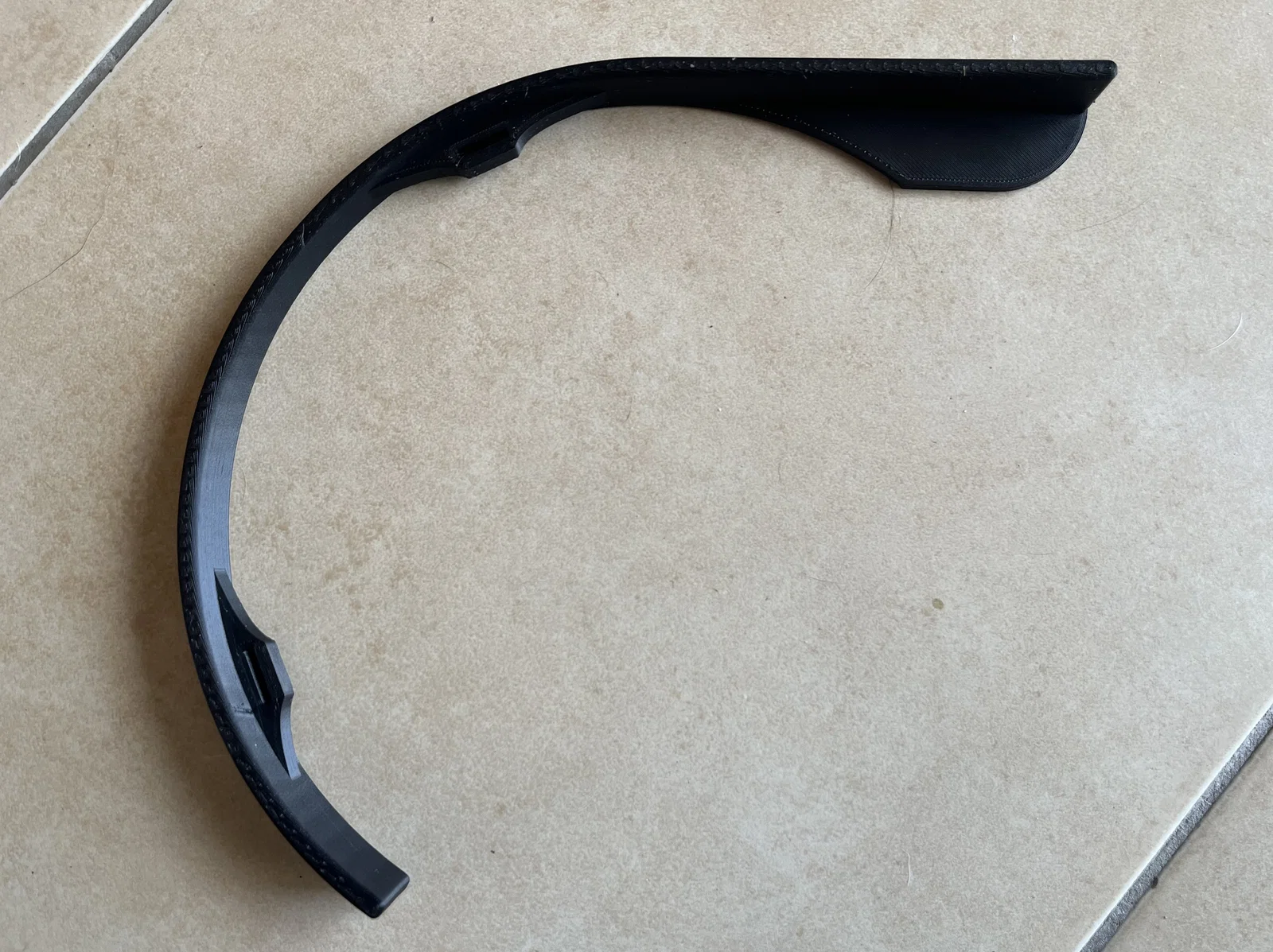

Ngoài ra mình còn thiết kế thêm một spritzschutz (chắn bùn/văng) để ngăn bùn đất từ bánh trước văng lên sên. Spritzschutz chỉ cần kẹp (clip) vào các tai/miếng tôn của kettenschutz zin.

Vật liệu cần cho kettenschutz:

• 10 viên Neodym Magnete kích thước 10x2mm

Nam châm được dán keo, ví dụ dùng keo 502 (Sekundenkleber).

Chúc bạn in lại vui vẻ.

Edit: Vì bản kettenschutz 132mm với một số bạn bị hơi chặt, mình đã thêm một kettenschutz khác với bolt circle 130mm. Khoảng cách từ lỗ 1 đến lỗ 3 của bản này là 123,6mm.

Phần spritzschutz mình cũng đã chỉnh lại lên version V1.2, để có thể đẩy vào sâu hơn trên các ngàm/tai của giá đỡ.
