Vỏ trên (Top Case) Atari STFM in 3D

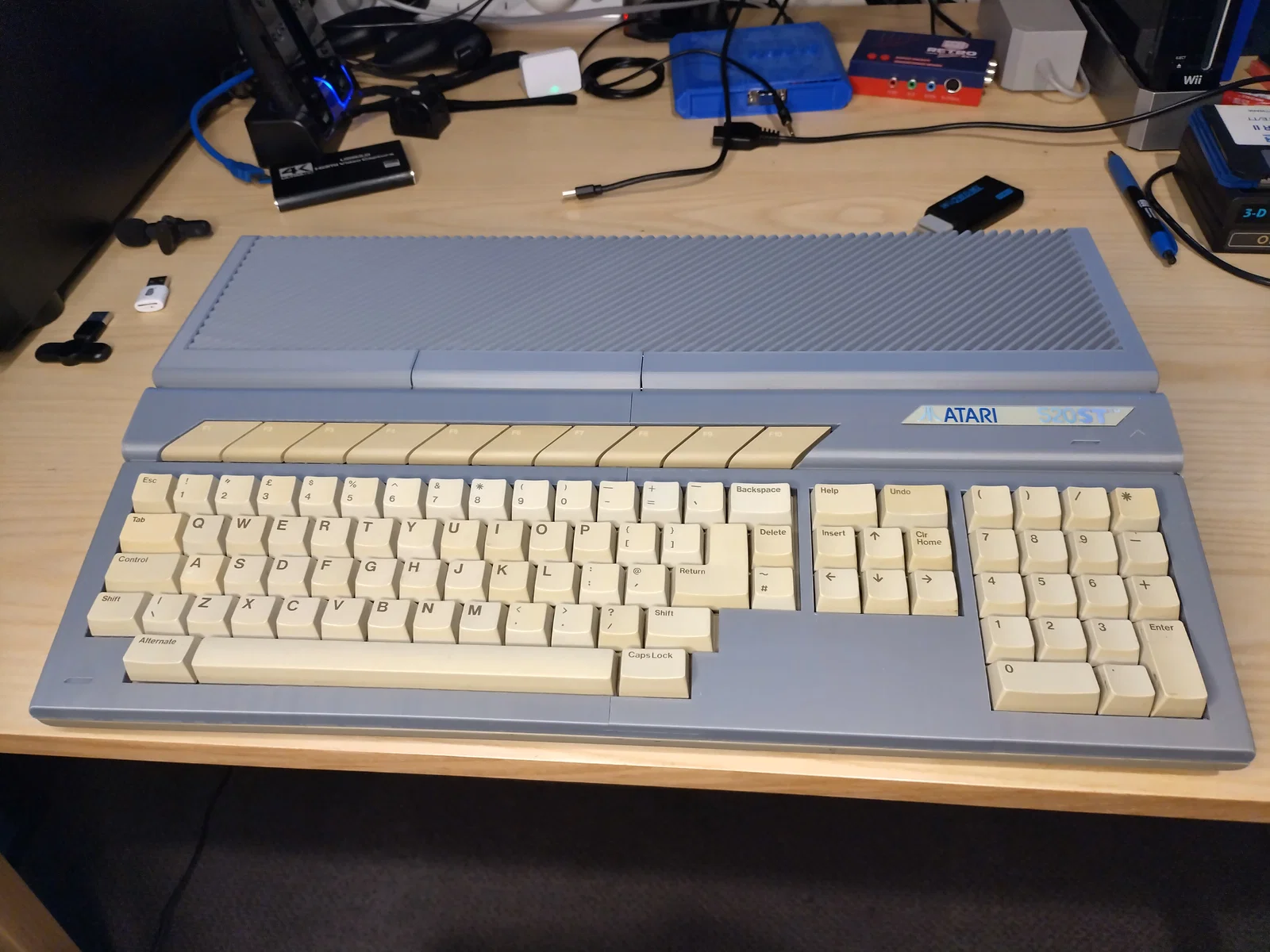

Đây là phần top case (vỏ trên) có thể in 3D cho Atari STFM, gồm 2 biến thể.

Biến thể thứ nhất là dạng gần như “all-in-one”, có thể in trên máy khổ lớn hoặc nhờ dịch vụ in chuyên nghiệp. Riêng các trụ đỡ dài phía sau vẫn tách rời (cần 4 cái) vì chúng hay bị gãy, nên có thể in với infill cao hơn, dùng vật liệu cứng hơn hoặc in dư vài cái để dự phòng.

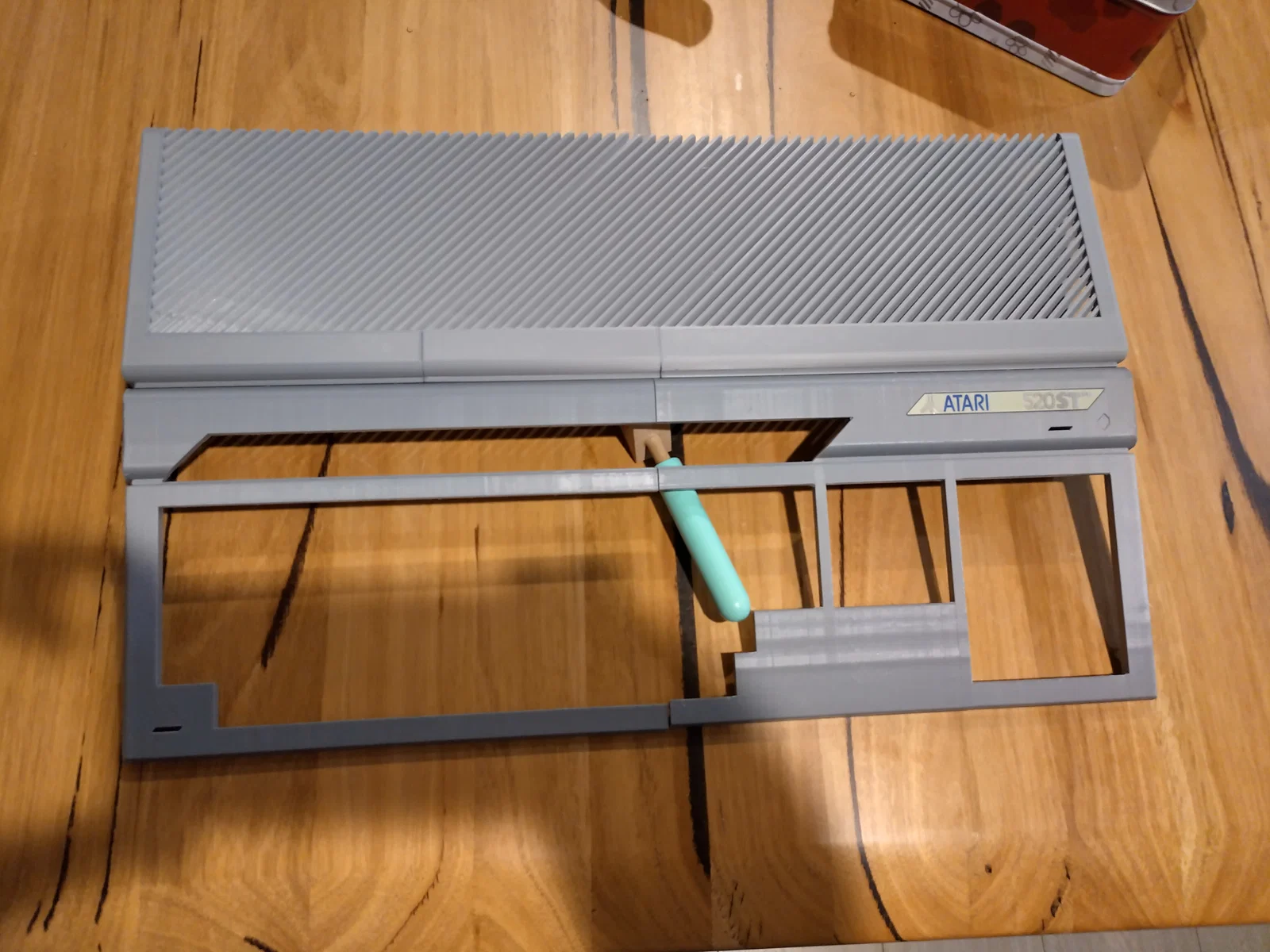

Biến thể thứ hai được tách thành 5 phần, mình in trên Ender 3 V2. Mình dùng 20% infill cho phần thân và 80% cho các trụ đỡ phía sau, tất cả đều bằng PLA. Mình dùng dây kẽm 1mm để ghép các mối nối và mình đã làm sạch lỗ bằng mũi khoan 1mm (khoan tay) trước khi lắp vào (https://www.aliexpress.com/item/1005002726975759.html). Mình cũng mua tấm acrylic tán sáng cho LED rồi cắt cho khít để đặt gọn trong vỏ (https://www.aliexpress.com/item/1005002538503598.html). Các lỗ bắt vít thì mình làm sạch bằng mũi khoan 2.5mm (khoan tay) và dùng lại vít zin của vỏ máy để “tạo ren” trước khi ráp.

Các trụ đỡ được bắt vào phần thân chính của bản in bằng 4 bộ bulông M3 x 16mm đầu lục giác kèm ê-cu. Ê-cu được nhét vào trụ đỡ, còn bulông luồn qua phần thân chính rồi siết lại. Mình chỉ siết vừa tay thôi.

Mình chưa in bản all-in-one; nó chỉ là phiên bản của bản 5 phần được ghép dính lại, nên mình cũng không chắc nó có hoạt động ngon không.

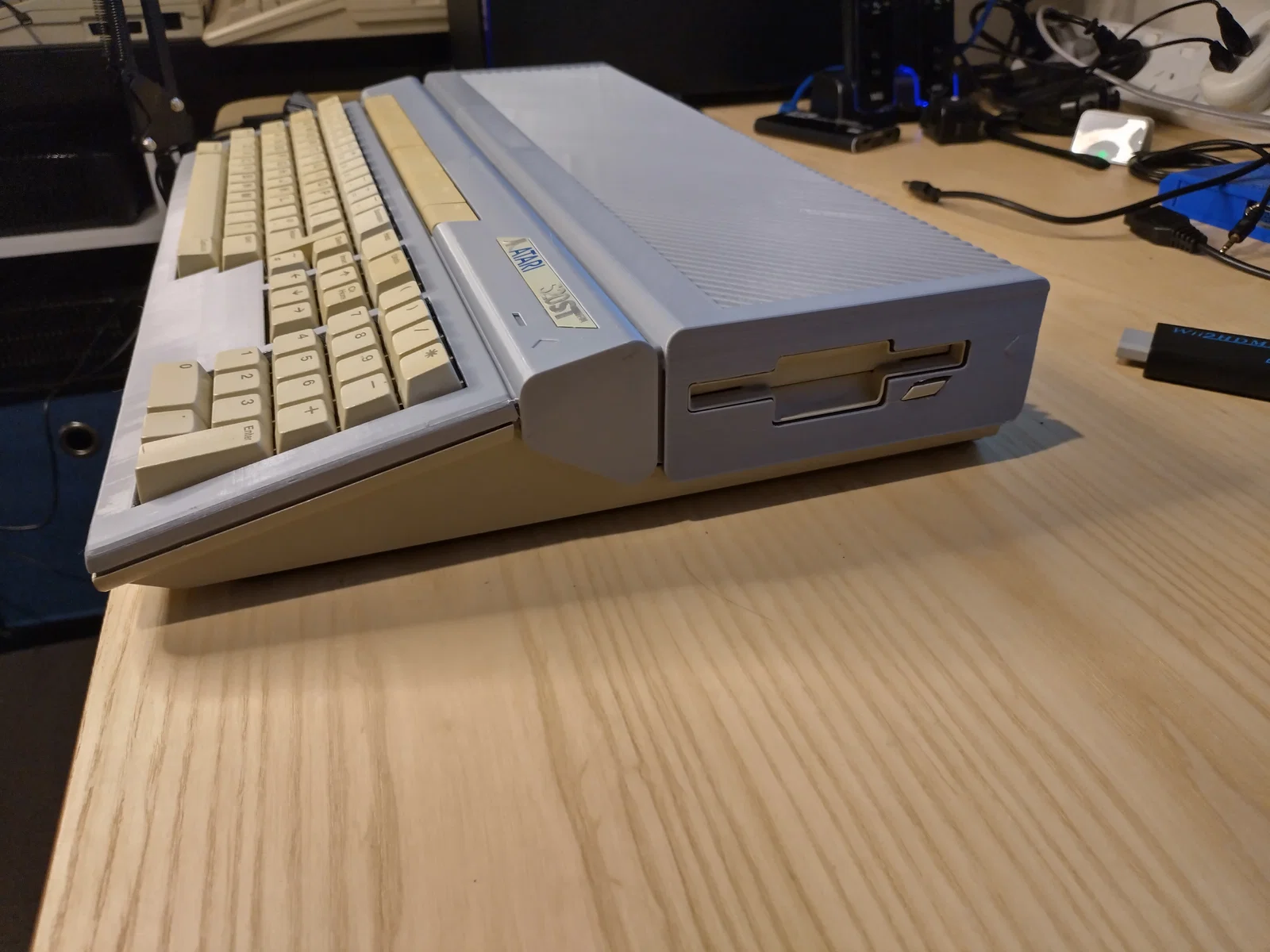

Các icon cho floppy access và eject chỉ để trống vì in FDM không thể ra chi tiết đẹp được, nên mình dự tính sẽ in một nhãn trong suốt tuỳ chỉnh riêng.
