Adapter mỏ hàn TS101 cho Dremel Workstation 220

Tác giả RetroRocket_1400003

Lượt tải
131
Lượt thích
14
Lượt coi
908
Bản remix
1
Tải tất cả (.zip)· 2 file · 1,4 MB· 1,4 MB

File 2 1,4 MB

  • Dremel_Thread_Base_1777153319.stlSTL · 1,2 MB
  • TS101_Backrest_1777153320.stlSTL · 209,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#339118
Danh mục
DIY
Ngày đăng

Mô tả

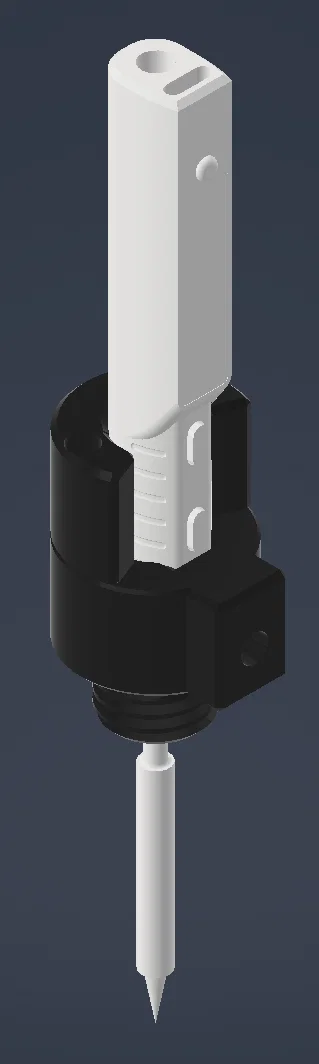

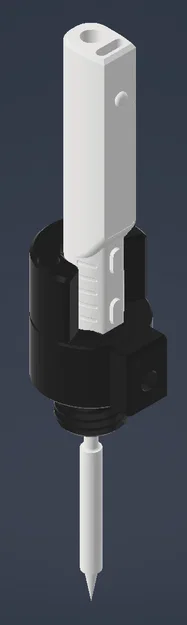

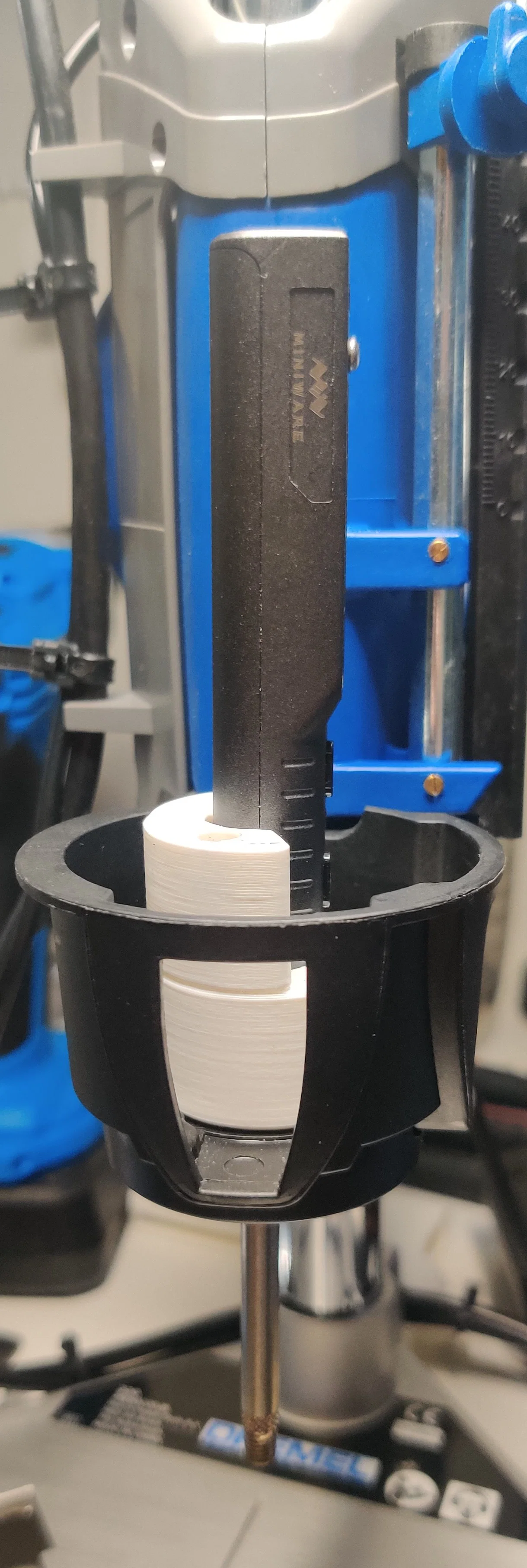

Vì mình không tìm được mẫu nào gắn vừa TS101 (có đúng phần ren) để lắp vào Dremel Workstation 220, nên đành tự thiết kế cái của mình.

Phần ren này cho phép lắp vào đúng kiểu ngàm/kết nối như nhiều tool của Dremel dùng EZ Lock.
Model gồm 2 phần khác nhau.

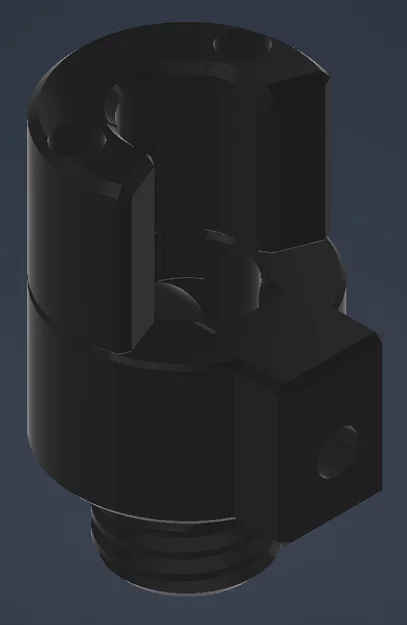

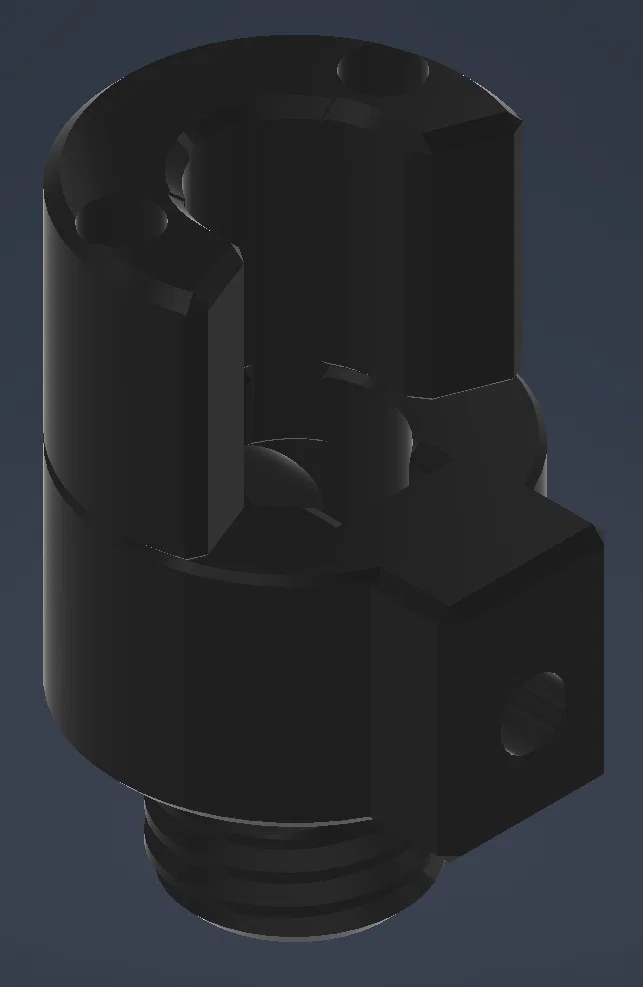

Dremel_Thread_Base
Phần chính để gắn trực tiếp vào Dremel Workstation.

Phần cứng cần có:
3x M3 Heatset Inserts (1x - nếu không in TS101_Backrest)
1x M3x10

Con M3x10 đóng vai trò như chốt khóa để giữ TS101 cố định.

TS101_Backrest
Một chi tiết giúp đỡ phần đuôi của TS101, nhất là khi siết con M3x10 tì vào TS101.
Thật ra không bắt buộc — kiểu “lỡ siết mạnh quá làm lệch góc thì sao”.

Phần cứng cần có:
2x M3x30

M3x30 dùng để lắp phần backrest vào Dremel_Thread_Base

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
1,4 MB
File lớn nhất
1,2 MB
