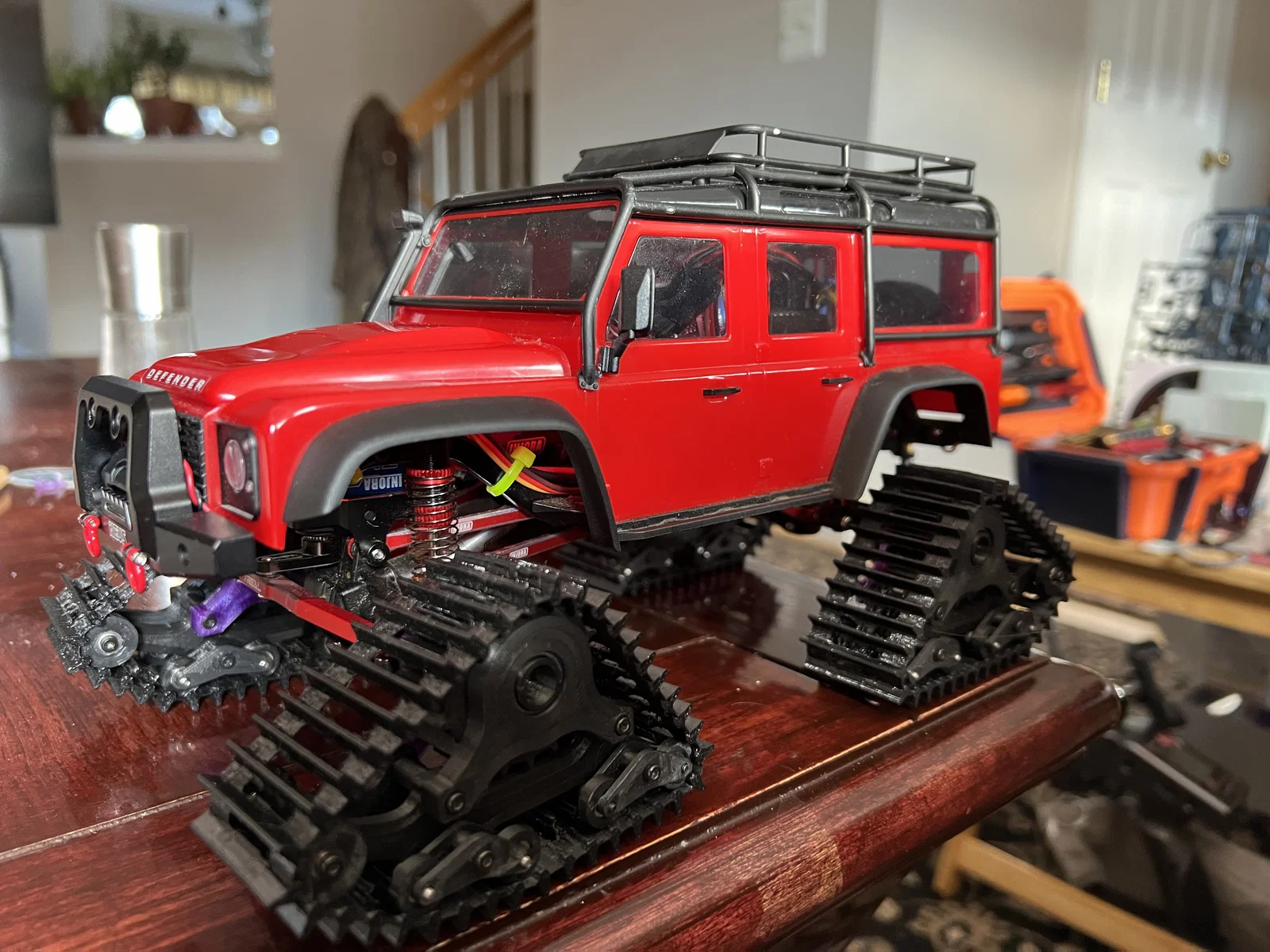

TRX4M Snow tracks – Bánh xích tuyết cho TRX4M

Số lượng chi tiết cần in cho mỗi track (tổng 4 track):

• 8x small_wheel
• 2x large wheel
• 8x skate
• 1x inner_rail
• 1x outer_rail
• 3x stand_off
• 1x gear
• 1x removable_bearing_interface
• 1x outer_retainer
• 1x trong các món sau (tùy vị trí lắp)
  • inner_retainer_rear L
  • inner_retainer_rear R
  • inner_retainer_front L
  • inner_retainer_front R
• 1x track in bằng TPU hoặc flexible filament

Phần cứng (hardware) cho mỗi track (tổng 4 track):

• 2x vòng bi (ball bearings) 10x15x4mm
• 10x vòng bi (ball bearings) 2x6x3mm
• 6x ốc M2x12mm socket head
• 8x ốc M2x8mm socket head
• 4x ốc M2x10mm socket head

Mình sẽ thêm file sau cho bản small_wheel không cần bearing (bearingless). Mình chưa chắc nó chạy ổn tới mức nào, nhưng nếu được thì sẽ giảm chi phí cho bộ track này đáng kể. Mình dùng đúng loại bearing mình đang có sẵn từ một bộ khác mình đã in trước đó, đó cũng là lý do chính cho việc chọn bearing. Rất mong nhận được góp ý.

Lưu ý: nếu bạn bị kẹt/đụng do bề ngang của track làm thiếu khoảng hở (clearance), mình khuyên nên thay cặp phía trước bằng bản track mỏng hơn. Bản mỏng dùng gần như y chang các chi tiết, chỉ khác gear và outer_rail. outer_rail (bản mỏng) sẽ thay thế outer_rail gốc và cả 3x stand_off. Bạn sẽ cần mirror outer_rail của bản mỏng để có đủ cho hai bên, hoặc tải sẵn bản L và R.
