Máng xả poop Bambu P1S/X1C kèm đế Gridfinity và thùng “Loo”

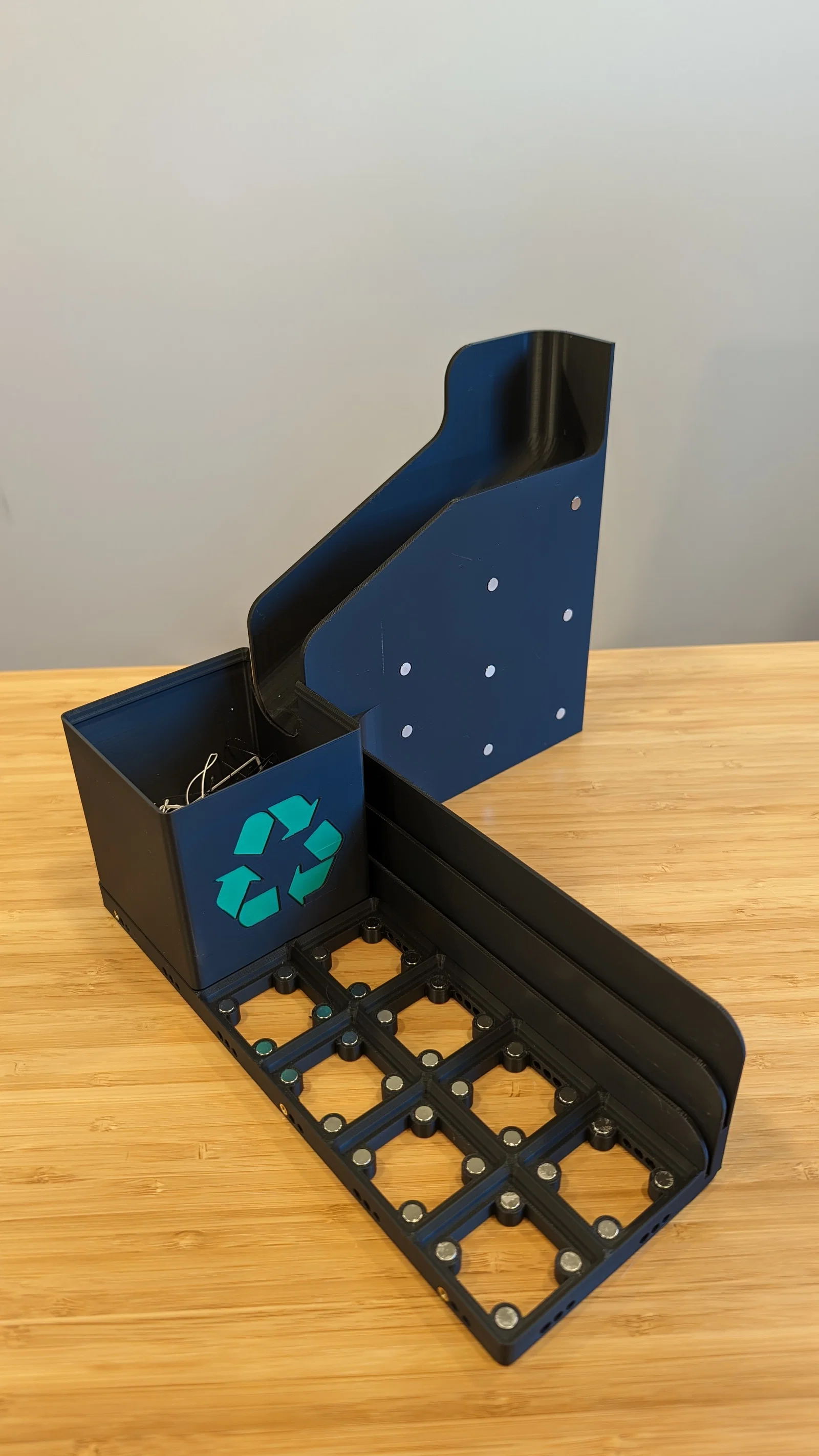

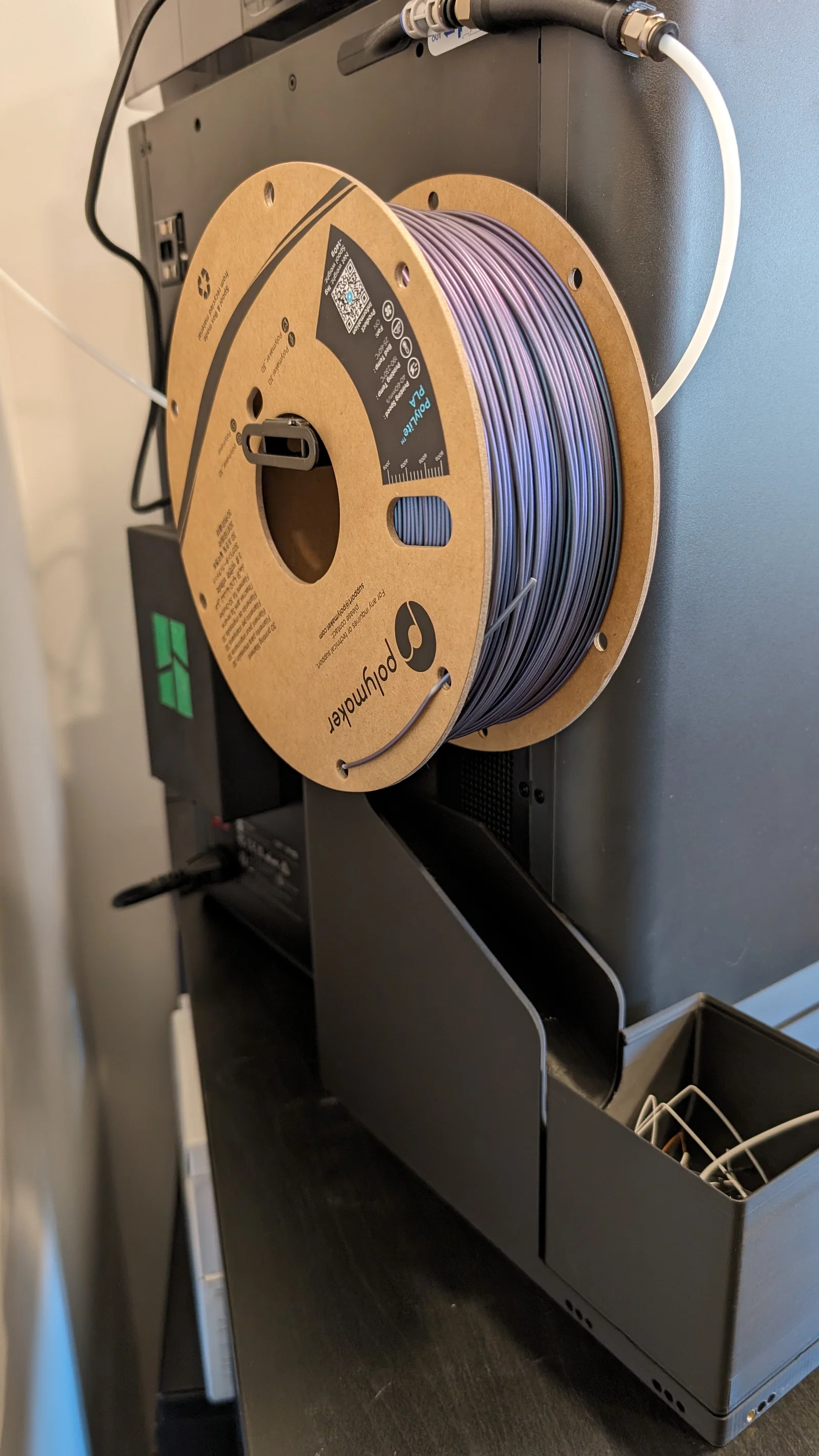

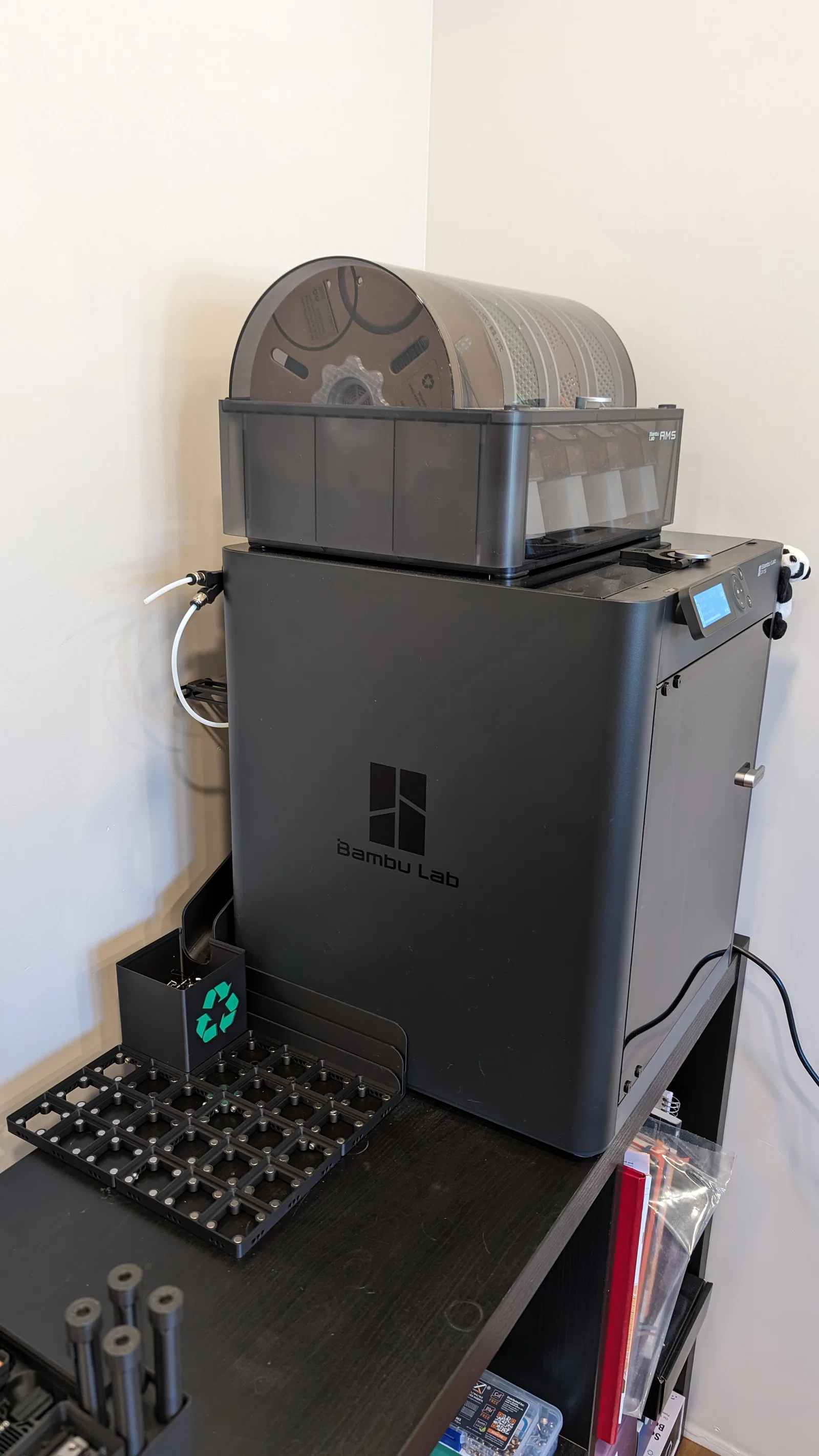

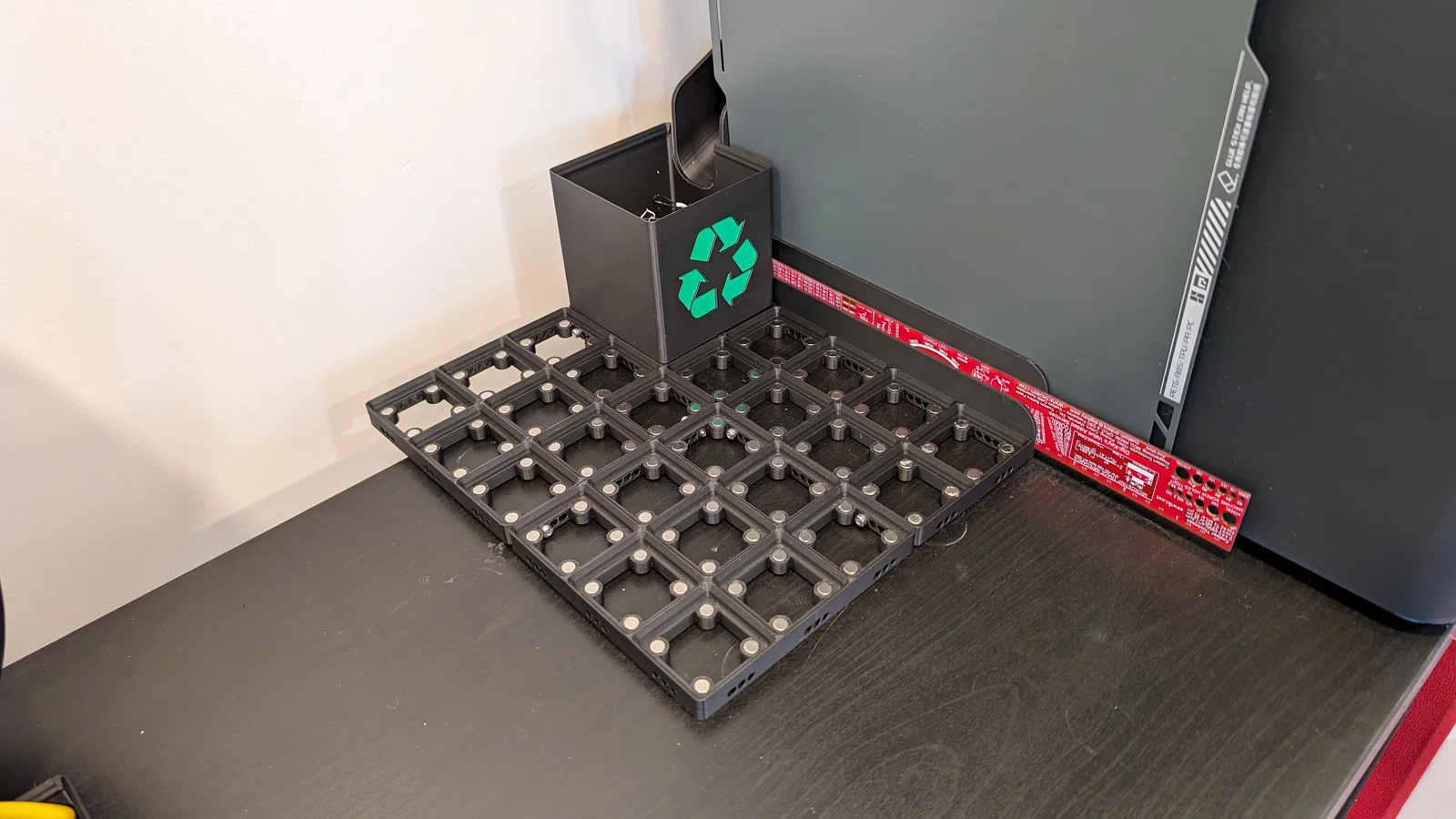

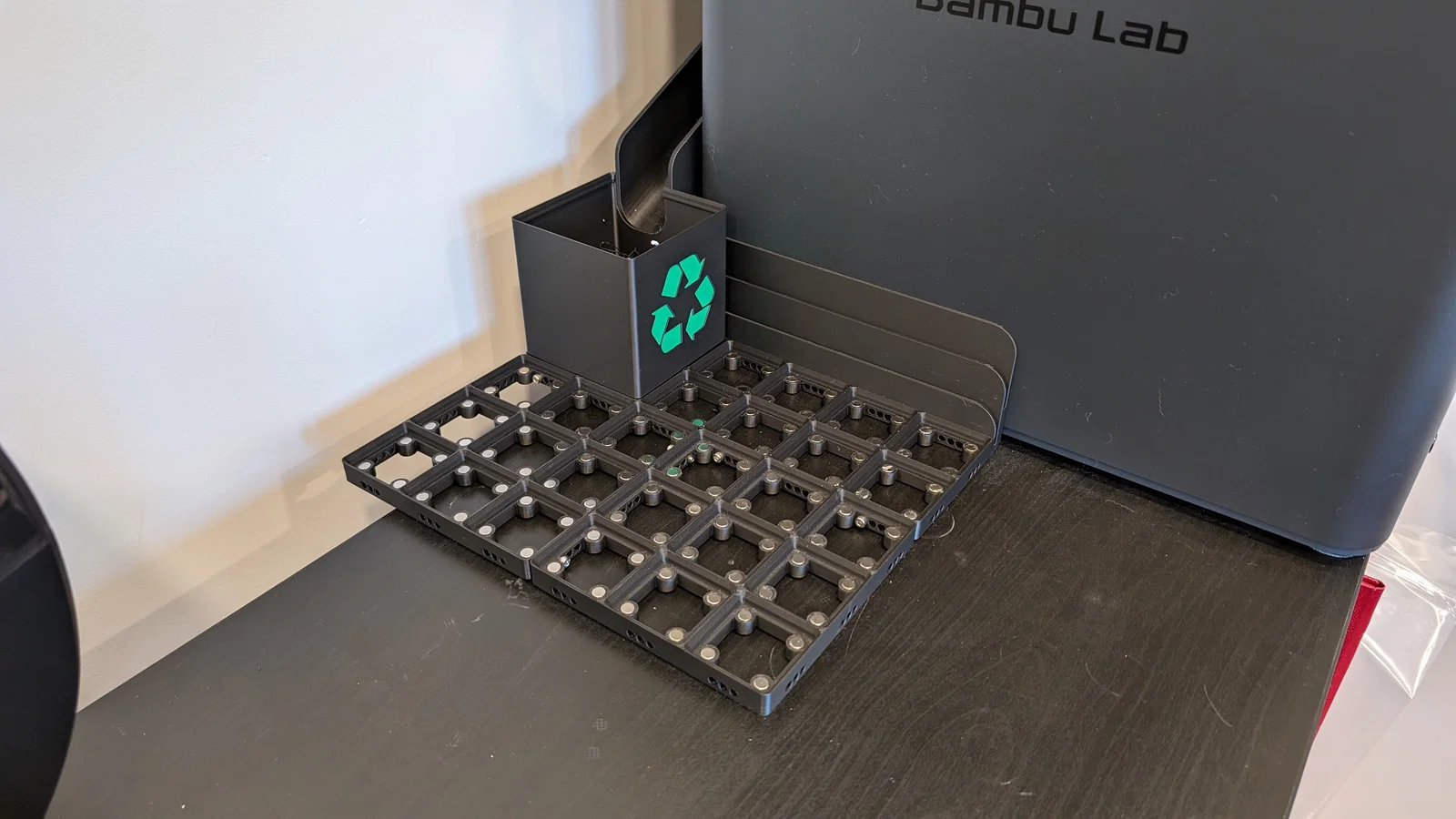

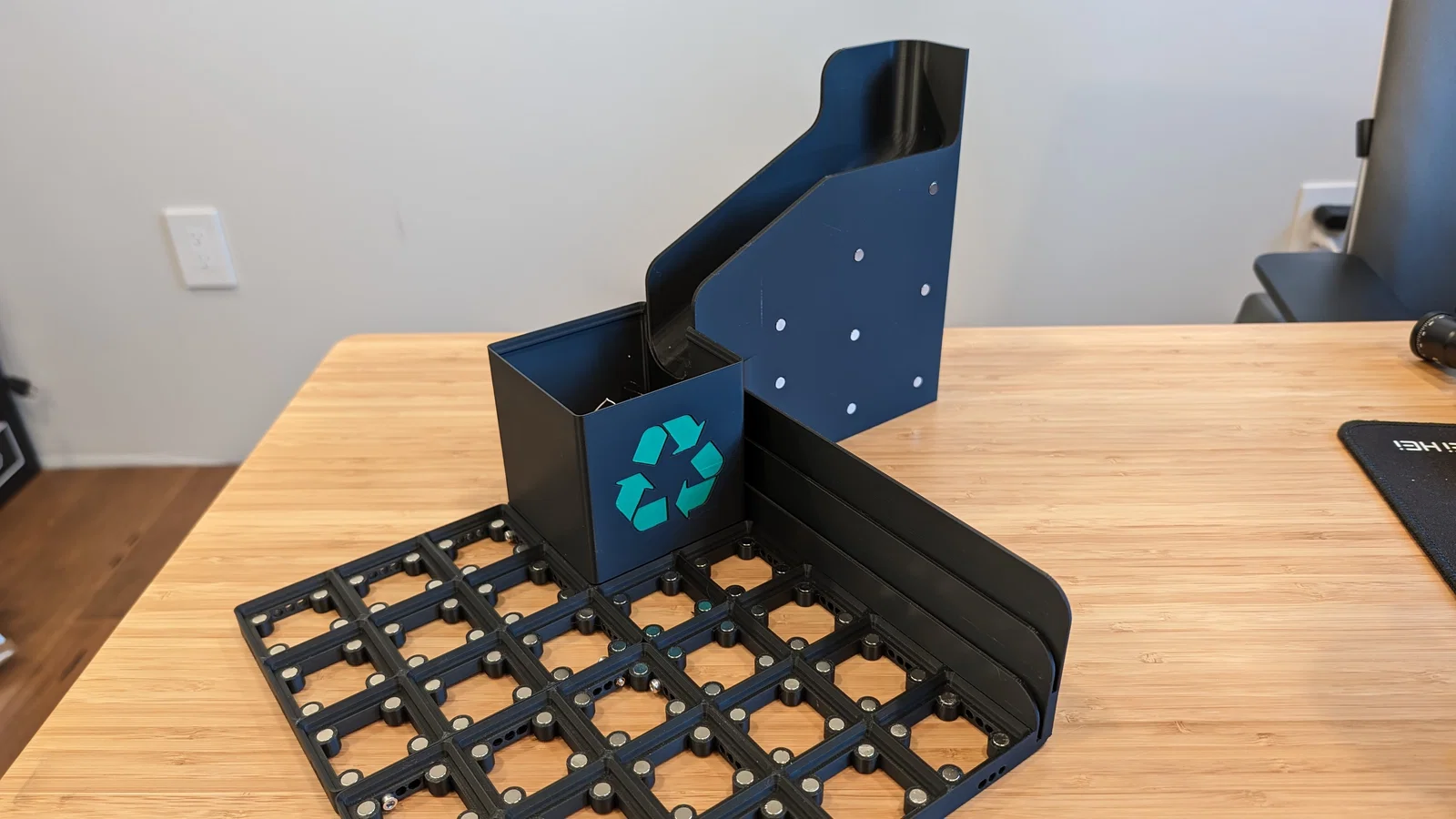

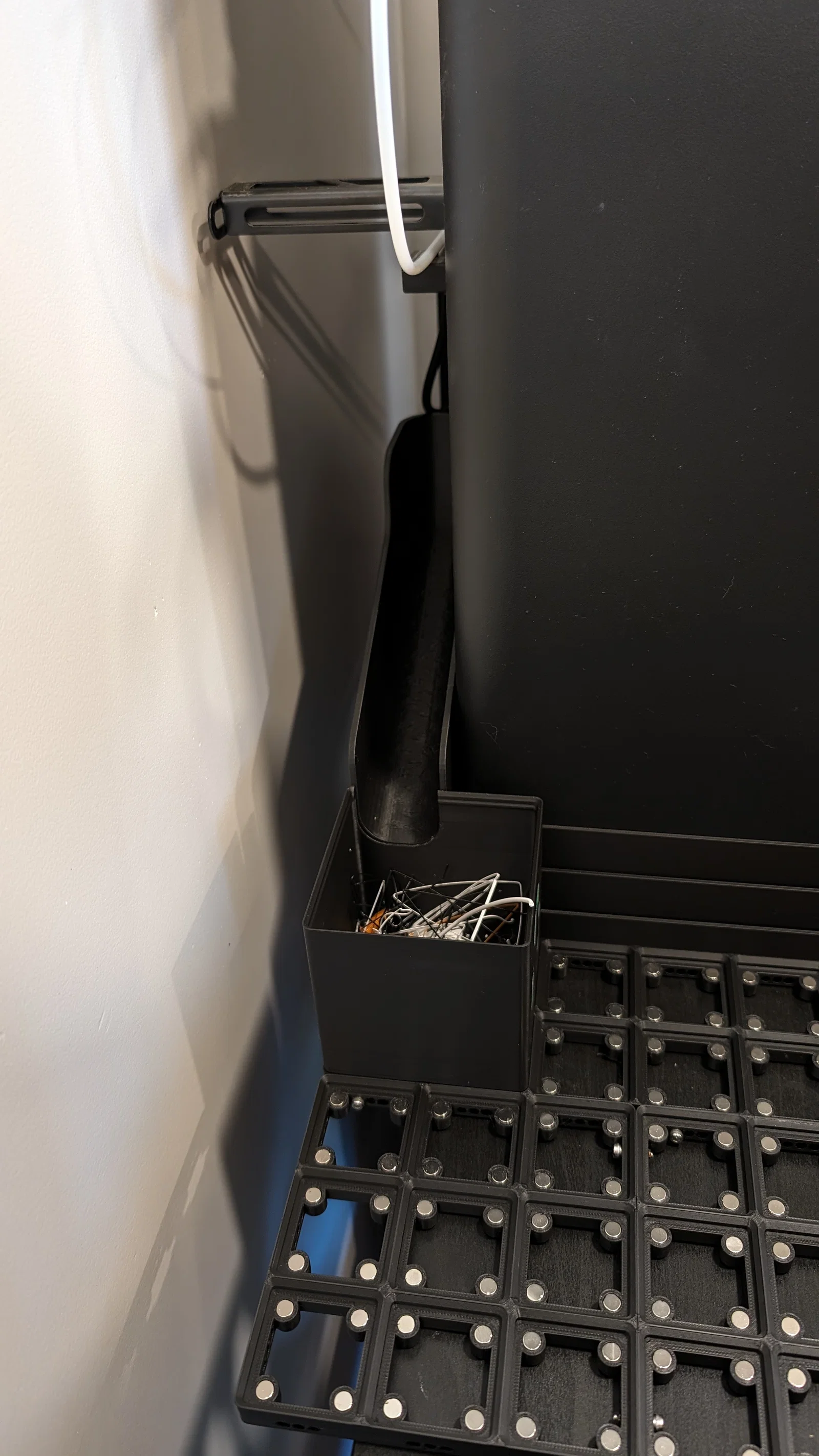

Mình thấy mẫu trên Thangs này và cũng thắc mắc y như mấy bạn trong phần bình luận: làm sao đổ “poop” đây? Vậy nên mình phát triển thêm ý tưởng với một “loo” Gridfinity có thể tháo rời để poop rớt vào. Giữa các lần in, chỉ cần tháo “loo” ra khỏi đế chute rồi đổ hết poop đi là xong!

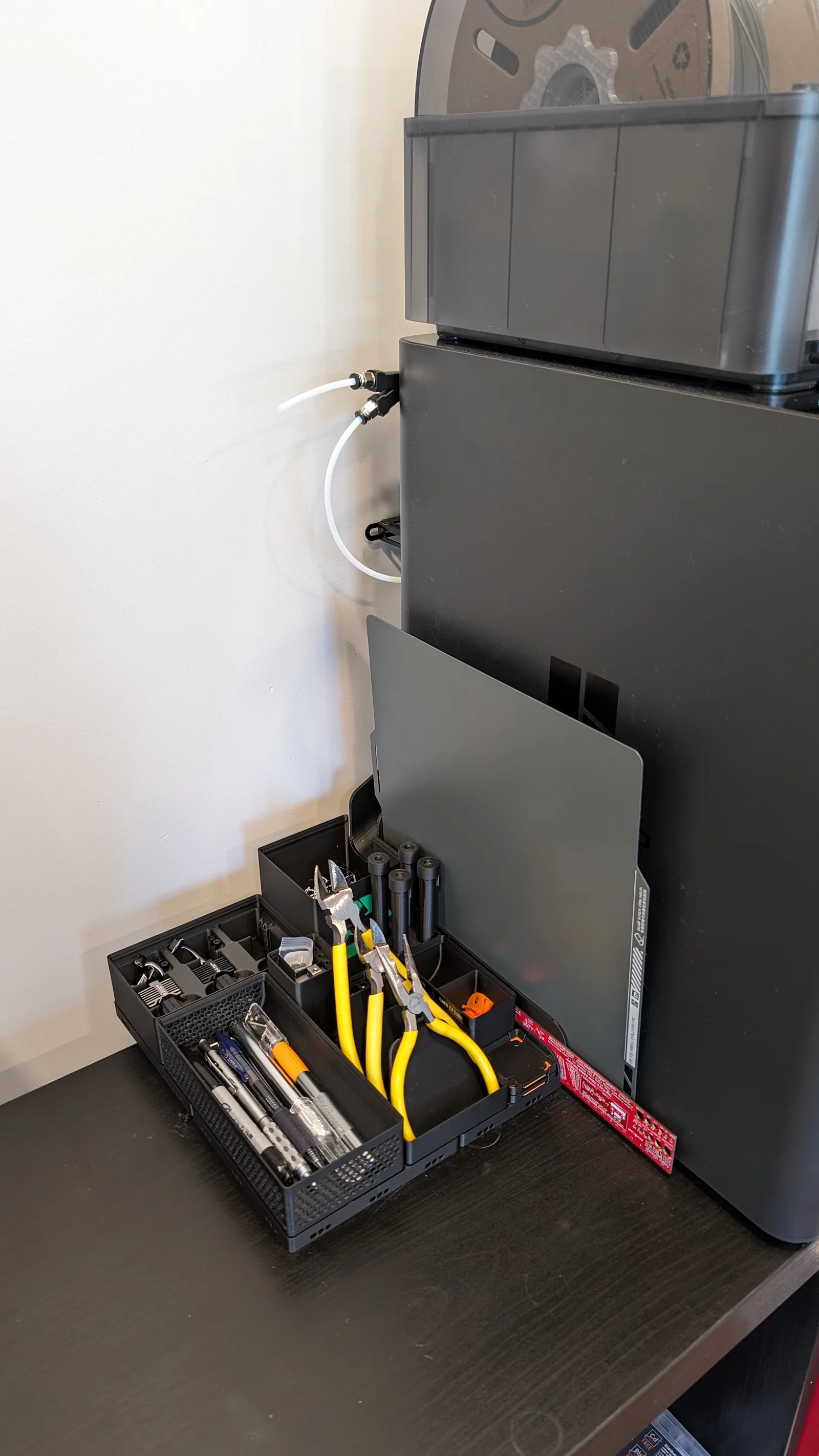

Mẫu này tương thích với KyleWarren và Screw Together Baseplate, nên bạn có thể mở rộng lưu trữ Gridfinity cho Bambu theo nhu cầu.

Components

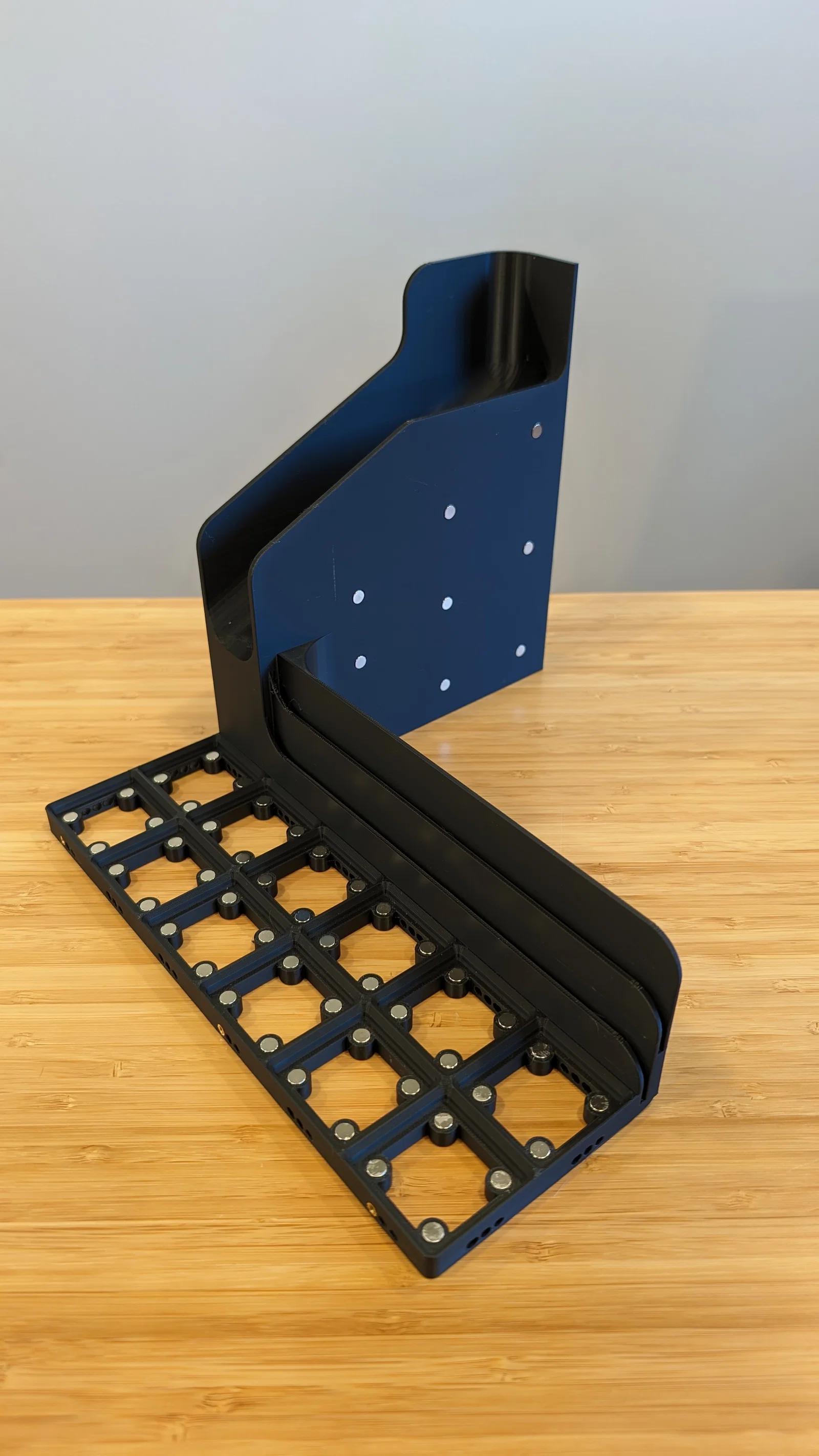

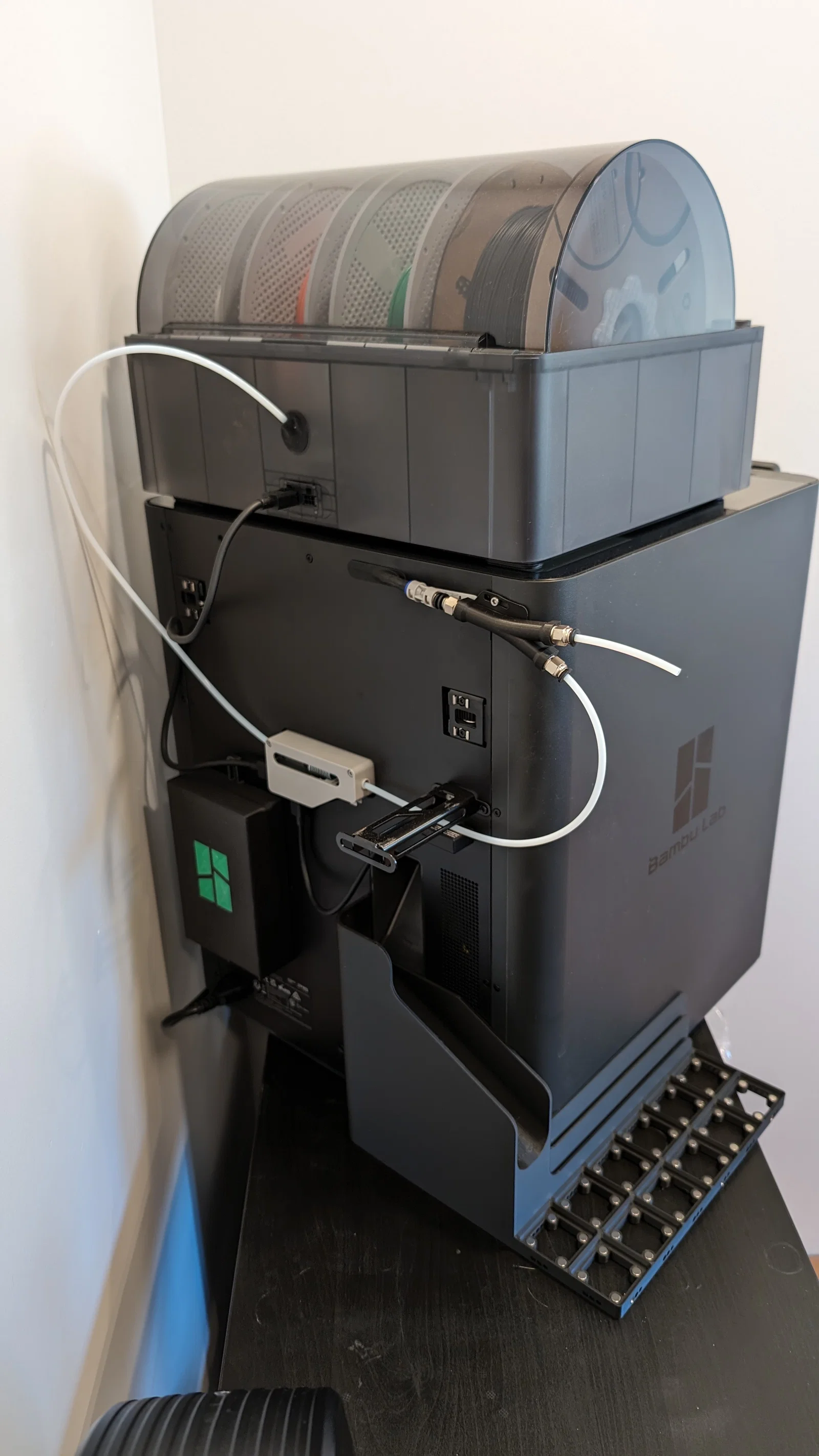

The Chute Base

Phần chính của bộ này là một bản in rất lớn, chiếm gần như toàn bộ build plate.

Notes

• File Solidworks đi kèm được dựng dựa trên KyleWarren và Screw Together Baseplate.
  • Bạn có thể chỉnh kích thước baseplate tích hợp bằng hộp thoại “Equations” trong Solidworks.
  • Bạn có thể in thêm để mở rộng Gridfinity Loo Base ra đúng kích thước bạn cần.
• Lỗ nam châm được thiết kế 6.15mm, tạo press fit rất vừa trên P1S của mình với Elegoo PLA theo setting trong profile Makerworld/Bambu. Bạn có thể muốn chỉnh lại kích thước — mình nghĩ chuẩn thường dùng là 2.5mm cho kiểu dán keo (glue-up fit).
• Nếu dùng profile Makerworld/Bambu, bạn phải đặt đúng hướng trên bed mới in được. Mình có bị cong vênh nhẹ ở một góc nên mình thêm “mouse ear” để hạn chế.

Other Materials

• 0x - 49x nam châm Gridfinity tiêu chuẩn 6x2mm
  • 0x-9x nam châm có thể gắn vào phần “chute”. Chúng giúp cố định toàn bộ đế vào máy in và canh thẳng với “purge portal”. Thêm nam châm theo nhu cầu của bạn! Mình chỉ dùng 4 cái.
  • 0x hoặc 40x nam châm có thể lắp vào baseplate Gridfinity để giữ chặt các bin (bao gồm cả bin “Loo”!) Gợi ý, coi thử Jigfinity!!
• Nếu bạn in thêm Screw Together Baseplate để mở rộng, bạn sẽ cần:
  • Vít 4-40 hoặc M3 (Kyle thiết kế cho 4-40, nhưng mình dùng vít M3 dài 12mm từ bộ kit này)
  • Insert ren nhiệt (heated inserts) 4-40 hoặc M3 tương ứng với lựa chọn bên trên (Kyle thiết kế cho 4-40, nhưng mình dùng loại M3 từ bộ kit này)
  • Kyle cũng khuyên dùng chốt định vị 1/8", nhưng mình không dùng mấy cái đó

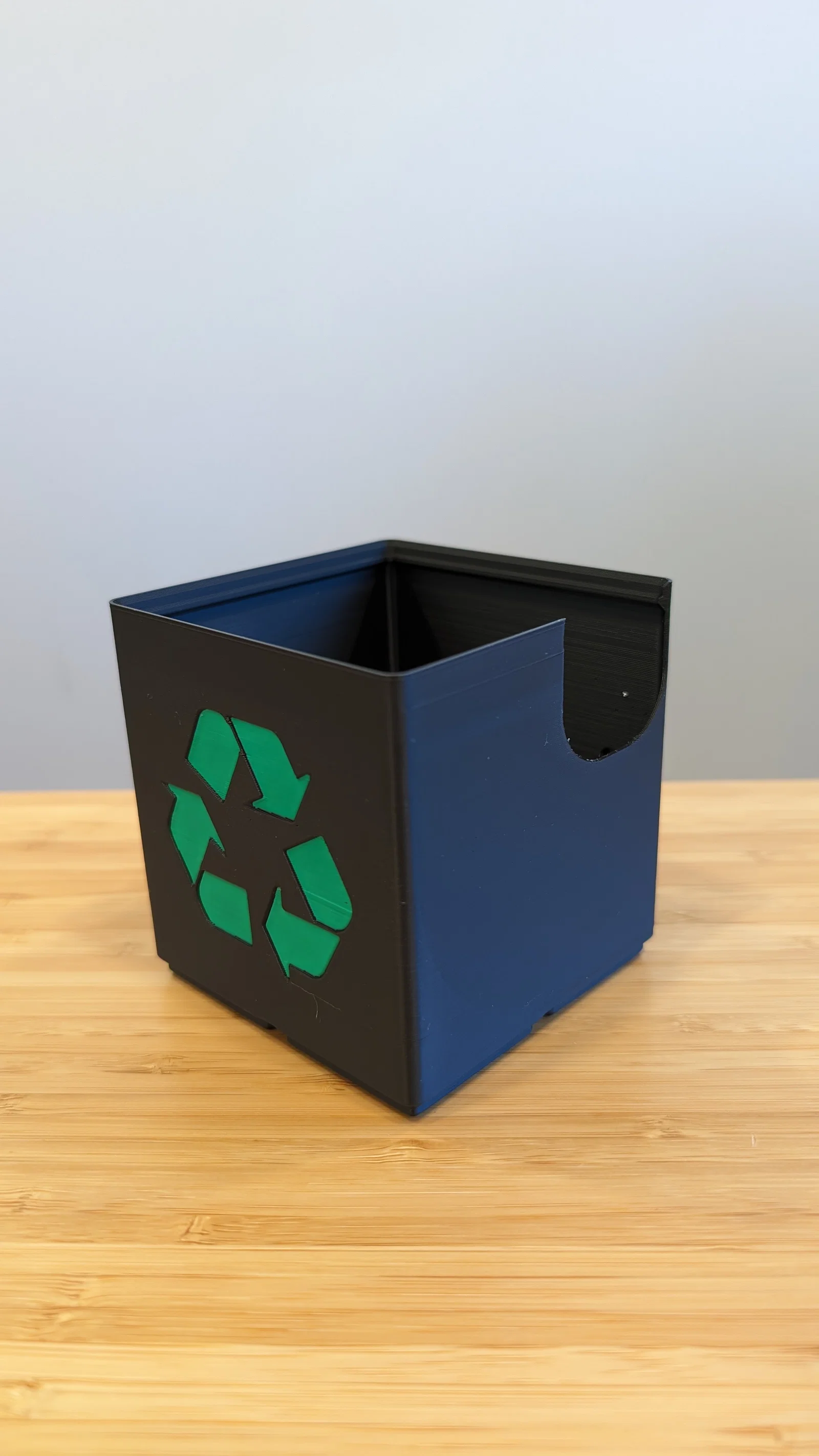

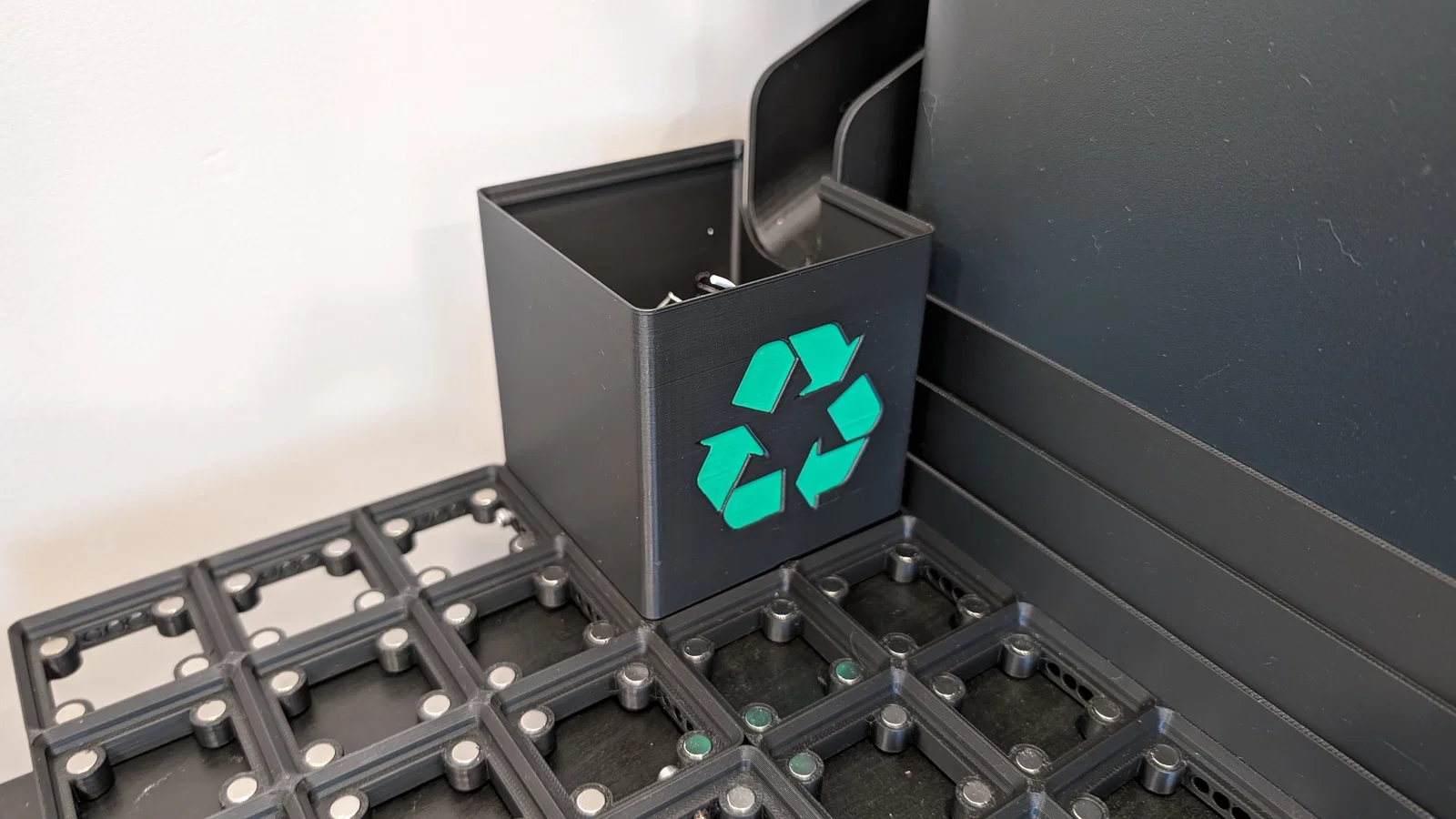

The “Loo” Bin

Phần VUI nhất của mẫu này là bin Loo! Mình có kèm đủ loại tuỳ chọn:

• Có hoặc không có icon bạn chọn: Không icon, icon Recycling, hoặc icon Poop
• Ba kích thước tuỳ theo máy bạn “poop” nhiều hay ít và cách bạn muốn bố trí: 2x2, 2x3, hoặc 3x2

Notes

• File Solidworks đi kèm được dựng dựa trên EllieWhoMakes và mẫu bin Gridfinity dạng tham số (parametric) cho Solidworks.
  • Bạn có thể chỉnh kích thước bin bằng hộp thoại “Equations” trong Solidworks.
  • Mình làm biếng nên không define đầy đủ sketch cho các icon, nên nếu bạn làm Loo bin kích thước tuỳ chỉnh, có thể bạn sẽ cần chỉnh lại chúng.
• Lỗ nam châm được thiết kế 6.15mm, tạo press fit rất vừa trên P1S của mình với Elegoo PLA và Bambu Green PLA Basic theo setting trong profile Makerworld/Bambu. Bạn có thể muốn chỉnh lại kích thước — mình nghĩ chuẩn thường dùng là 2.5mm cho kiểu dán keo (glue-up fit).
• Nếu dùng profile Makerworld/Bambu, tất cả các bin đều được đặt sẵn trên build plate. Nhớ xoá những bin không cần, chỉ giữ lại bin bạn muốn in! Các bin có logo đã sẵn sàng cho in nhiều màu với AMS, nhưng bạn có thể đổi vật liệu (bên trái) để tắt tính năng đó.

Other Materials

• 0x - 24x nam châm Gridfinity tiêu chuẩn 6x2mm
  • Lắp nam châm vào Gridfinity Loo Bin để cố định nó vào baseplate. Gợi ý, coi thử Jigfinity!!

Chúc bạn in vui vẻ!
