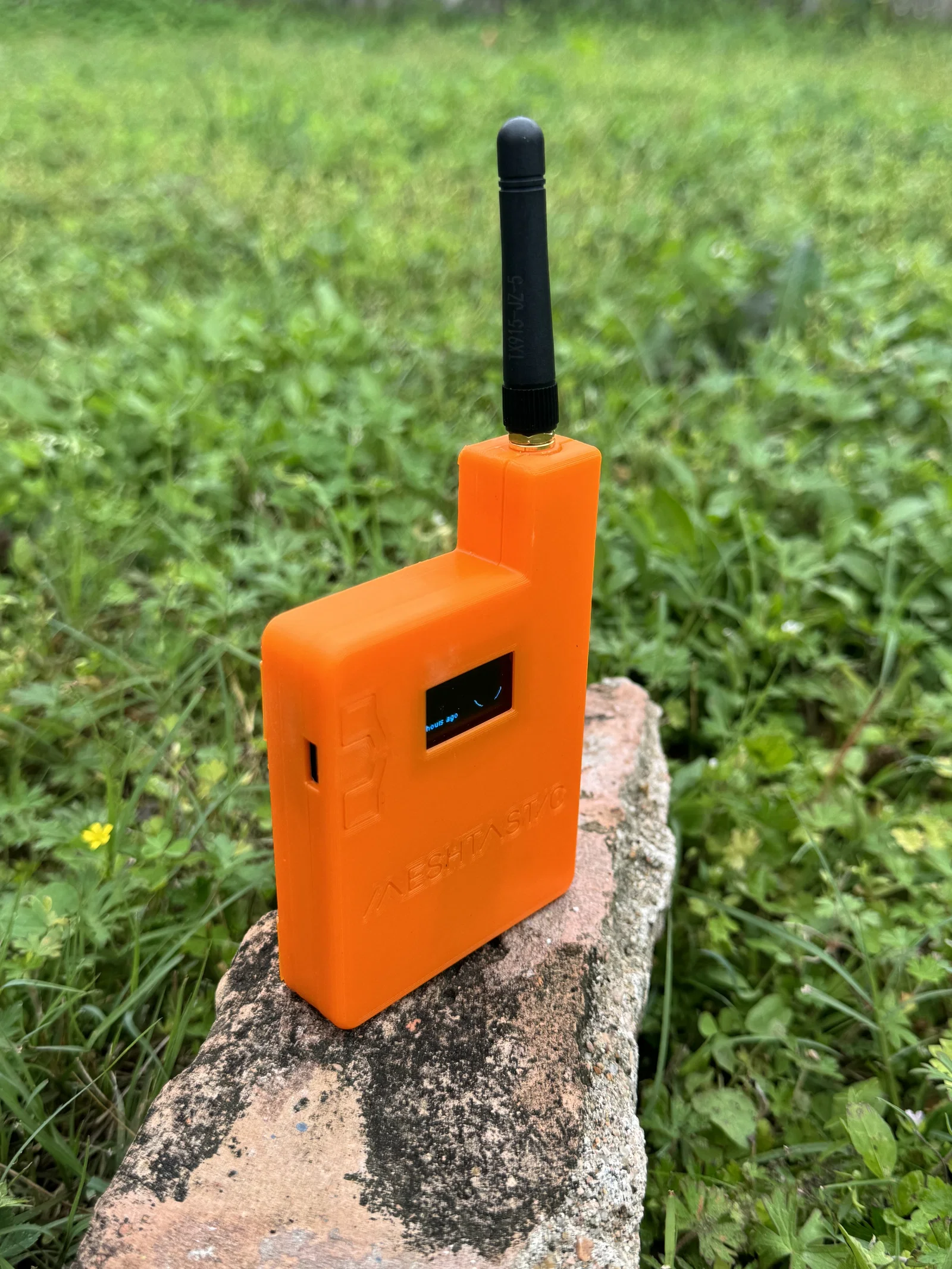

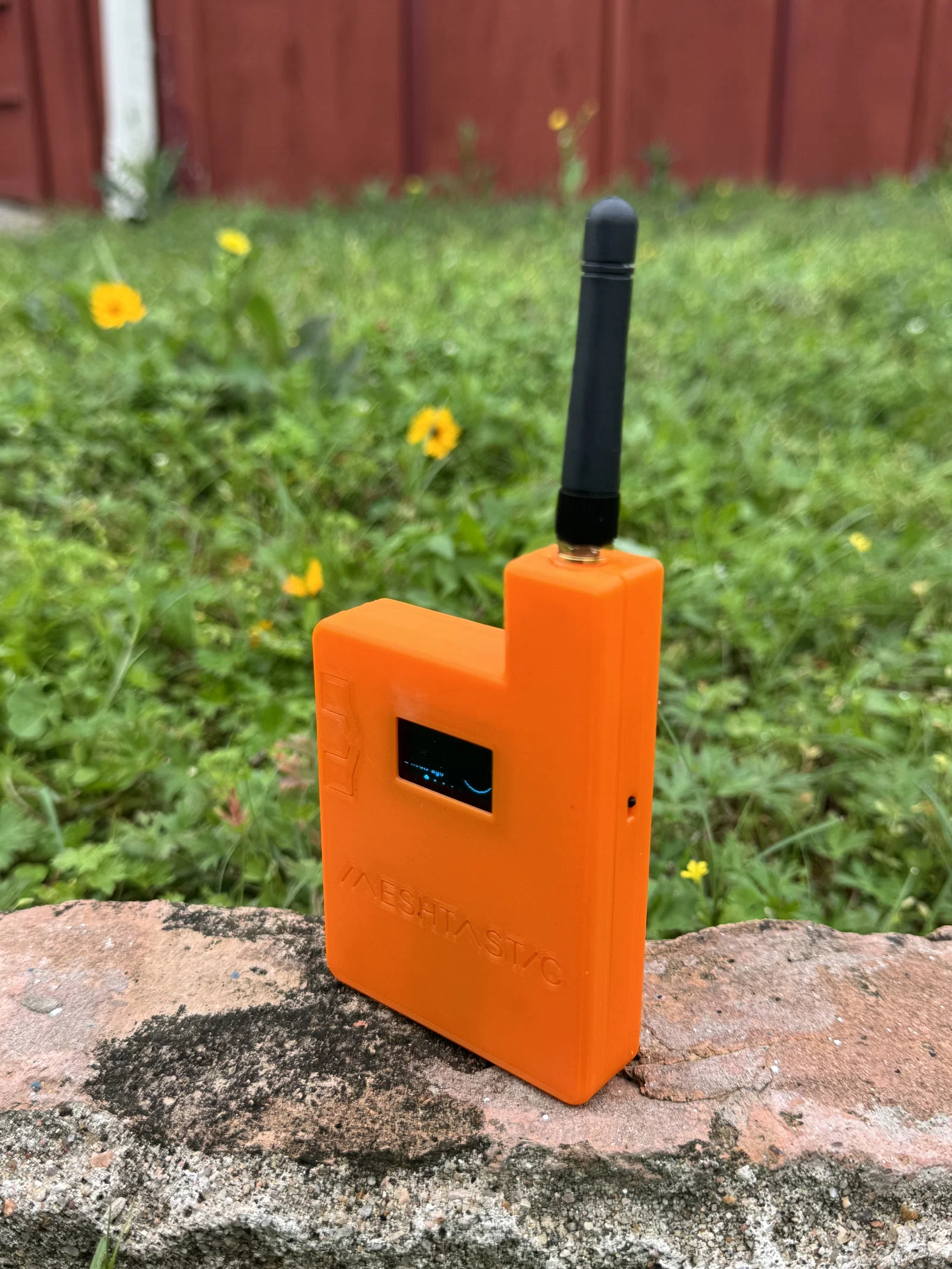

Meshtastic với MagSafe

Giới thiệu

Meshtastic là một nền tảng liên lạc off-grid giá rẻ đang nổi, dùng LoRa (giao thức radio tầm xa). Bạn có thể hình dung như nhắn tin bằng bộ đàm (Walkie Talkies) nhưng xịn hơn, có thêm mã hóa và mạng mesh.

https://meshtastic.org/docs/introduction/

Ý tưởng

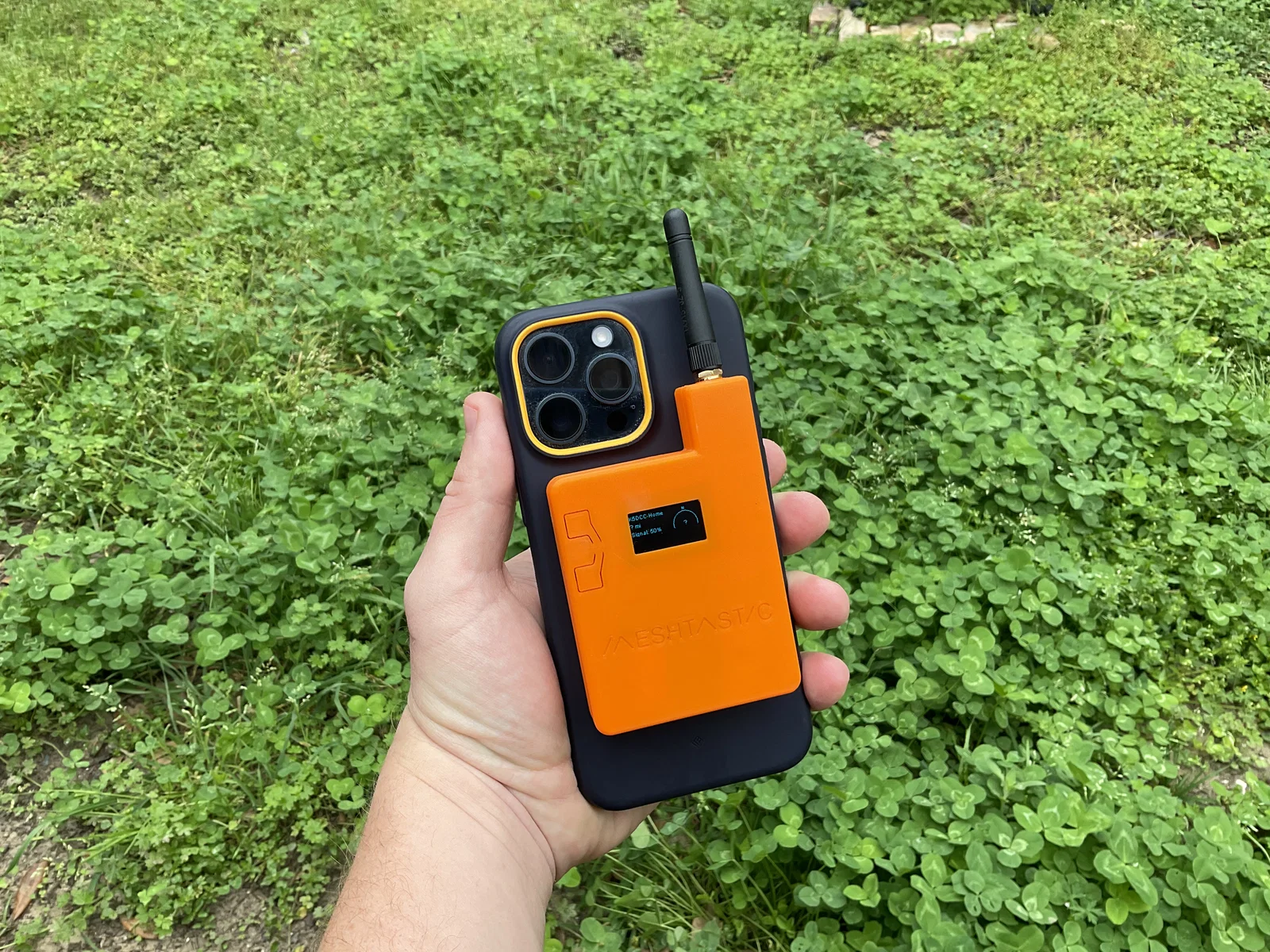

Ý tưởng làm Meshtastic với MagSafe xuất hiện vào ngày 22/02/2024, khi mạng AT&T ở Mỹ bị outage toàn quốc suốt 12 tiếng. Lúc đó cách liên lạc chủ yếu là qua Wi‑Fi bằng iMessage hoặc các app chat khác, nhưng lỡ như internet cũng outage trên diện rộng thì sao? Nếu có một thiết bị ai cũng dùng được trong các tình huống đó, lại tích hợp gọn với smartphone của họ thì quá hợp lý. Làm ốp lưng smartphone thì sẽ cồng kềnh và có quá nhiều biến thể, còn phụ kiện MagSafe thì chỉ cần một thiết kế là dùng được cho mọi iPhone, hoặc Android đã mod để dùng MagSafe.

Cập nhật: Đã thêm file case XL (không gian pin 67 x 60)

Linh kiện cần chuẩn bị

• Vỏ in từ các file STL được cung cấp
• IPX UFL to SMA https://www.aliexpress.us/item/3256803636801729.html?channel=twinner
• Vòng nam châm MagSafe “Alloy” Ring (không phải gói 5 cái, cũng không phải loại nhựa) https://a.aliexpress.com/_msrIjFg
• Antenna SMA J Long Range (cái này là 915 MHz cho US. Tần số tùy theo quốc gia bạn ở) https://www.aliexpress.us/item/2255800793406371.html?channel=twinner
• Dây RC Connector 2mm để đi dây https://www.aliexpress.us/item/3256805305262265.html?channel=twinner
• Pin LiPo 1000 mAh đầu cắm 2mm (bản gốc yêu cầu pin phải vừa trong không gian 60 x 35 mm) https://www.aliexpress.us/item/3256805435418194.html?channel=twinner
• Công tắc Toggle Slide Switch, độ dài cần gạt tối thiểu 3 mm https://www.aliexpress.us/item/2255801021214741.html?channel=twinner
• Heltec V3 LoRa Board (915 MHz cho Mỹ, 868 hoặc 433 MHz cho châu Âu) https://www.aliexpress.us/item/3256805256690400.html?channel=twinner
• 4 x vít tự ren (Self Tapping Screws) #6 x ½ in (đầu 7 mm và dài 13 mm)

Hướng dẫn

1. In các file STL. Nếu muốn, bạn có thể cắt miếng nhựa trong từ hộp đựng linh kiện Heltec rồi dán vào lỗ màn hình để làm kính bảo vệ.

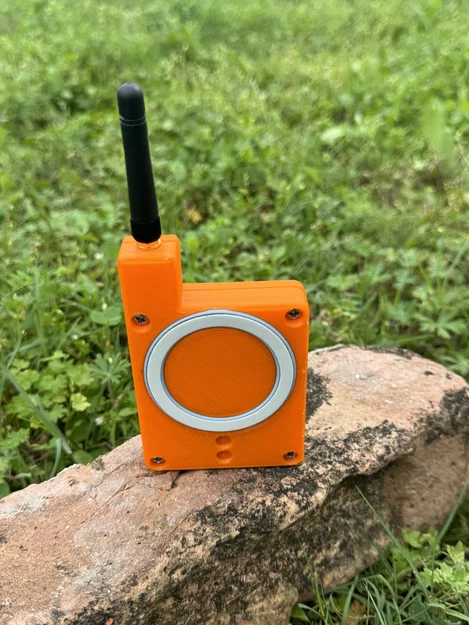

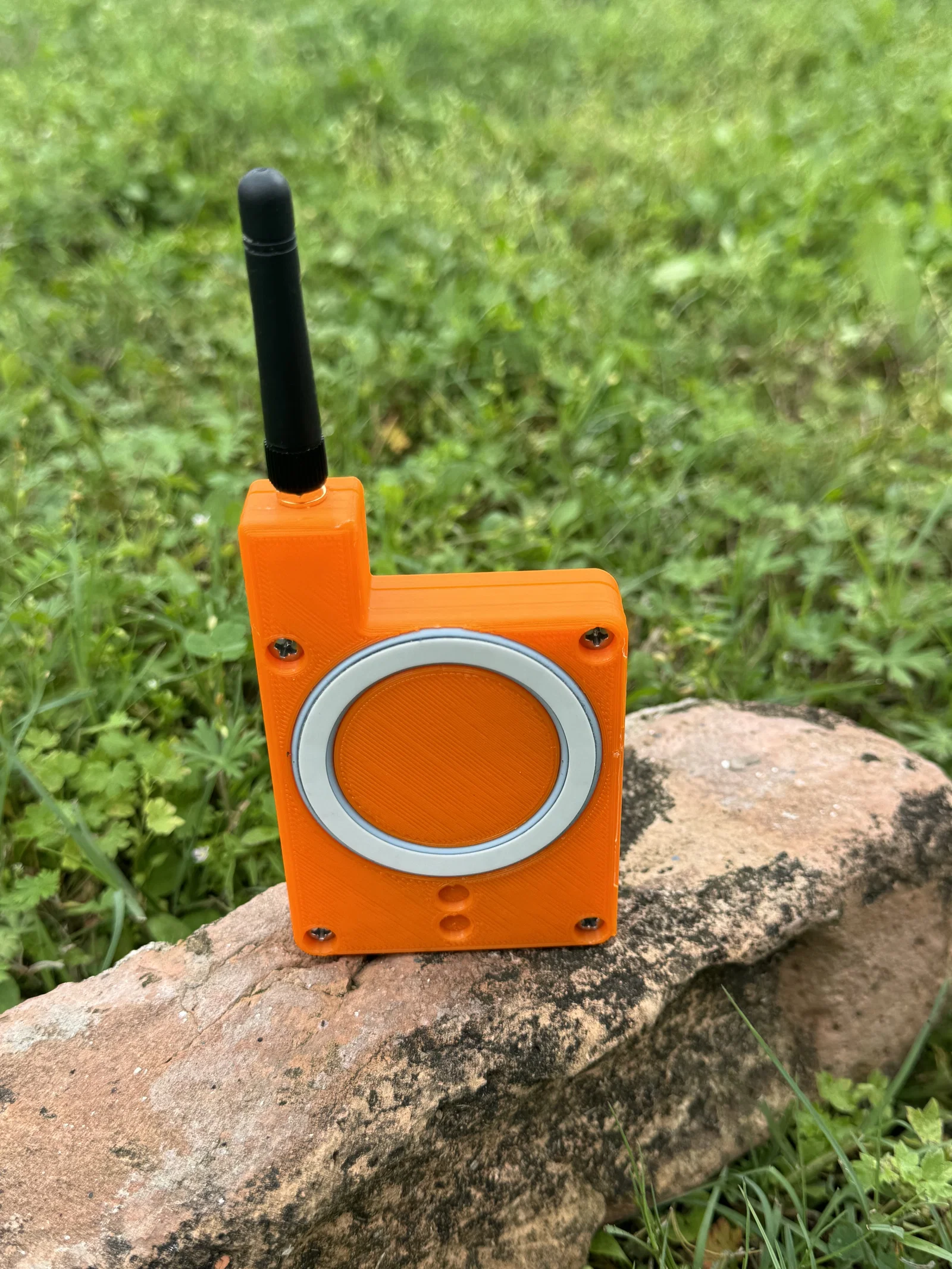

    2. Gắn vòng nam châm MagSafe Alloy. Nó sẽ “bấm” vào đúng vị trí, không cần keo.

    3. Luồn dây anten IPX to SMA. Nếu không vừa, bạn có thể khoan nới lỗ nhẹ nhàng cho to hơn một chút.

    4. Lấy một đầu RC connector đực và một đầu cái, rồi hàn dây vào công tắc toggle slide switch như hình dưới. Lưu ý: mình không có ống co nhiệt nên dùng băng keo điện. Dùng ống co nhiệt sẽ an toàn hơn!

    5. Gắn công tắc vào khe bên phải. Sắp xếp dây như trong hình bên dưới.

    6. Cắm đầu đực của bộ dây công tắc và dây anten IPX vào Heltec.

    7. Đặt Heltec vào khe. Cách dễ nhất là nghiêng và đưa cạnh bên phải vào trước, rồi “bấm” cạnh trái vào bằng cách ấn nhẹ ngay khu vực cổng USB‑C. Nó sẽ khít, không cần keo. Nhớ để dây đầu cắm pin (đầu cái) lộ ra để còn cắm pin.

    8. Đặt pin vào và cắm dây. Nếu pin nhỏ hơn, bạn nên dán băng keo hoặc chèn mút/foam để pin không bị xê dịch khi ráp hoàn chỉnh.

    9. Canh nắp trên cho khớp, cẩn thận đừng kẹt dây.

    10. Dùng một tay giữ chặt nắp dưới và nắp trên. Vặn các vít tự ren (Self Tapping Screws). Dùng máy khoan/tuốc nơ vít điện sẽ dễ hơn, nhưng vặn thật chậm để không tuôn ren vít hoặc làm nứt nhựa.

    11. (Tùy chọn) Bạn có thể dán 2 viên nam châm tròn 5 x 2 mm vào hai rãnh phía sau để case canh thẳng đứng, nhưng Alloy Ring đã có bề mặt cao su rồi. Nếu có dán, nhớ canh đúng cực nam châm hướng lên.

    12. Để pair với điện thoại, xem Getting Started với Meshtastic. Bạn sẽ cần flash firmware cho Heltec V3. https://meshtastic.org/docs/getting-started/
