Tay quay nhanh cho ê-tô phay (Mill Vise Speed Handle)
Tay quay nhanh (speed handle) cho ê-tô phay 4" (100mm) trên bench-top mill, giúp siết/mở nhanh khi canh phôi ban đầu. Đầu gắn lục giác 15mm across flats, dài 25mm; tay quay cố định, thiết kế đơn giản.
Mô tả

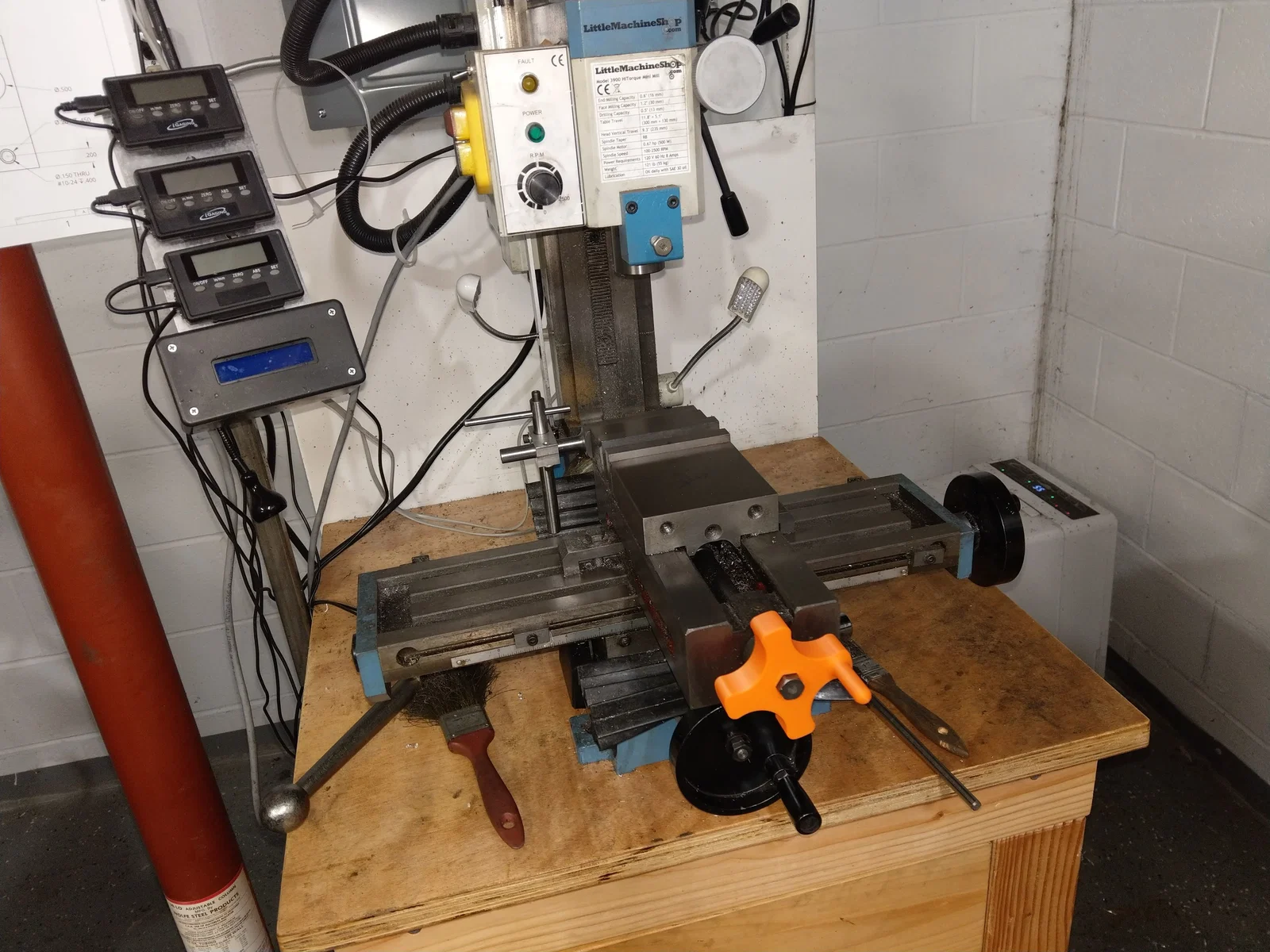

Tay quay nhanh (speed handle) này mình làm cho ê-tô 4" (100mm) mình đang dùng trên máy phay để bàn (bench-top mill). Dĩ nhiên mỗi loại ê-tô sẽ có kích thước và kiểu dáng chỗ gắn tay quay khác nhau, nên cái này có thể hợp hoặc không hợp với ê-tô của bạn.

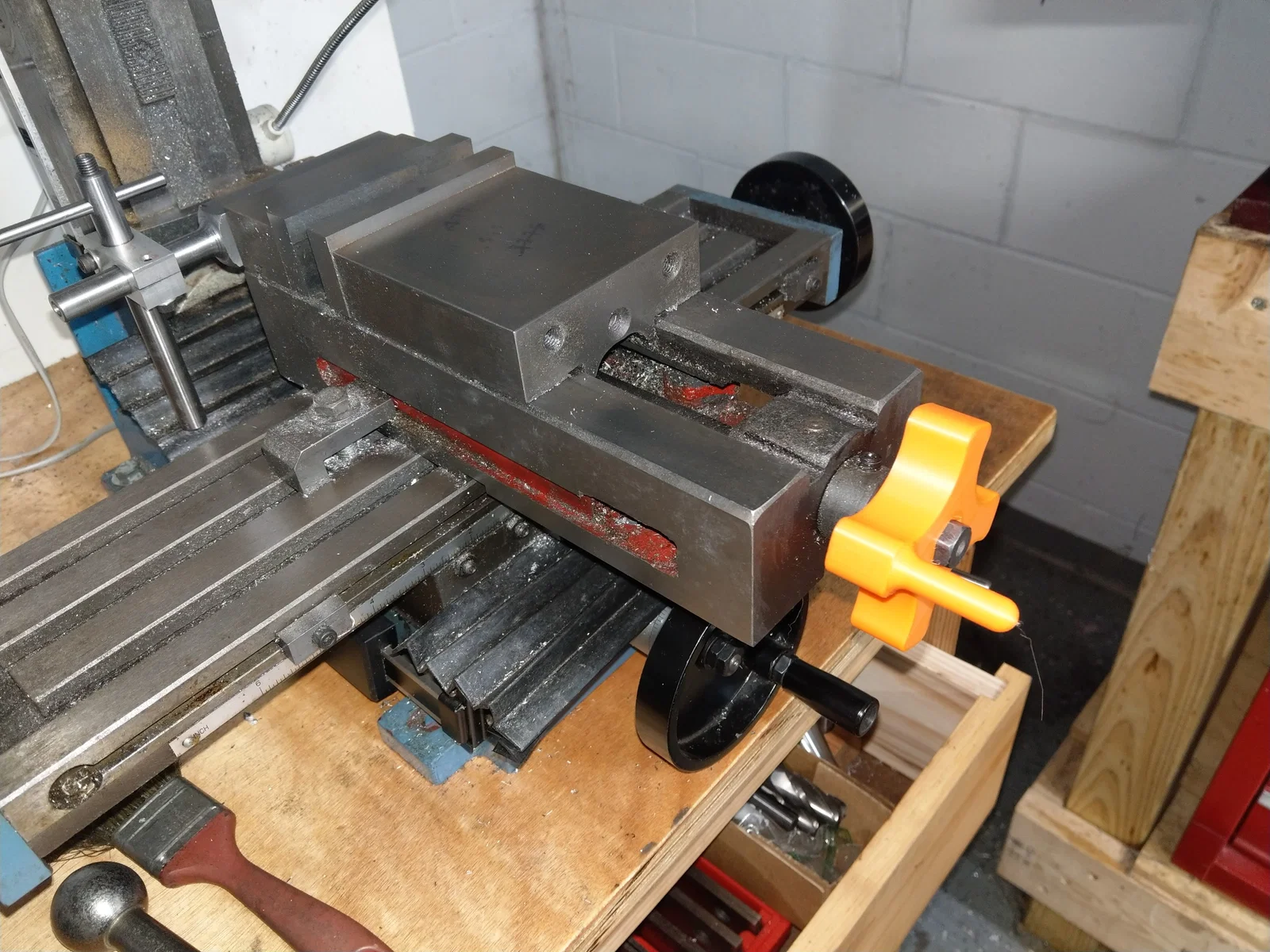

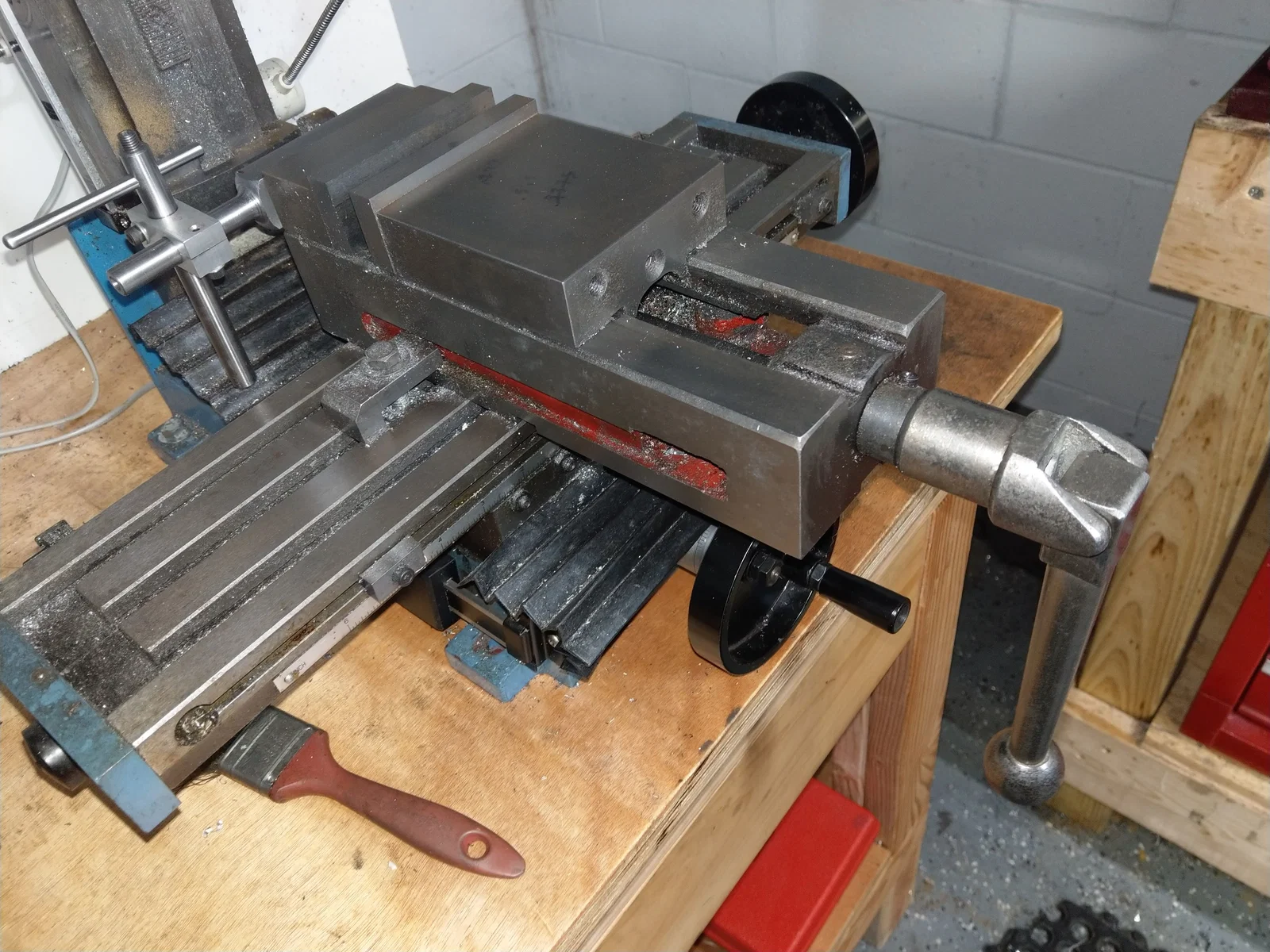

Ê-tô của mình đi kèm một tay cầm kim loại dài tháo rời được, nhưng lúc canh phôi/đặt vật liệu vào ê-tô thì xài kiểu đó hơi bất tiện. Cái speed handle này nhằm giúp thao tác canh vị trí ban đầu dễ hơn, vì siết/mở ê-tô nhanh và tiện hơn khi cần; sau đó vẫn dùng tay cầm kim loại để siết lực cuối cùng cho chặt.
Lưu ý: phần tay quay (crank handle) trên mẫu này là loại cố định (không xoay tự do), vì mình chọn giữ thiết kế đơn giản.
Thông tin thêm về cái ê-tô của mình:
https://sites.google.com/site/lagadoacademy/machining---lathes-mills-etc/review---milling-vise
Phần đầu gắn tay quay của ê-tô là dạng lục giác (hexagonal) — 15mm đo theo hai mặt phẳng đối diện (across the flats) và dài 25mm.

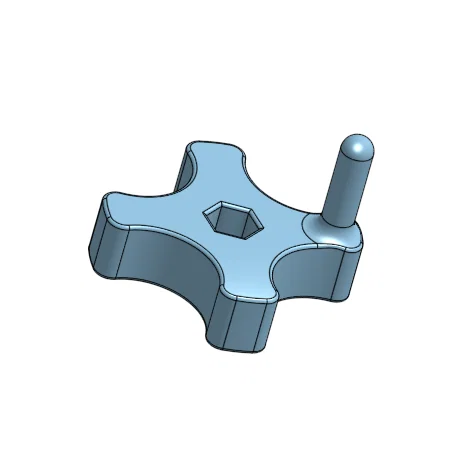

File 3D CAD OnShape cho mẫu này:
Hướng dẫn in (Print instructions)

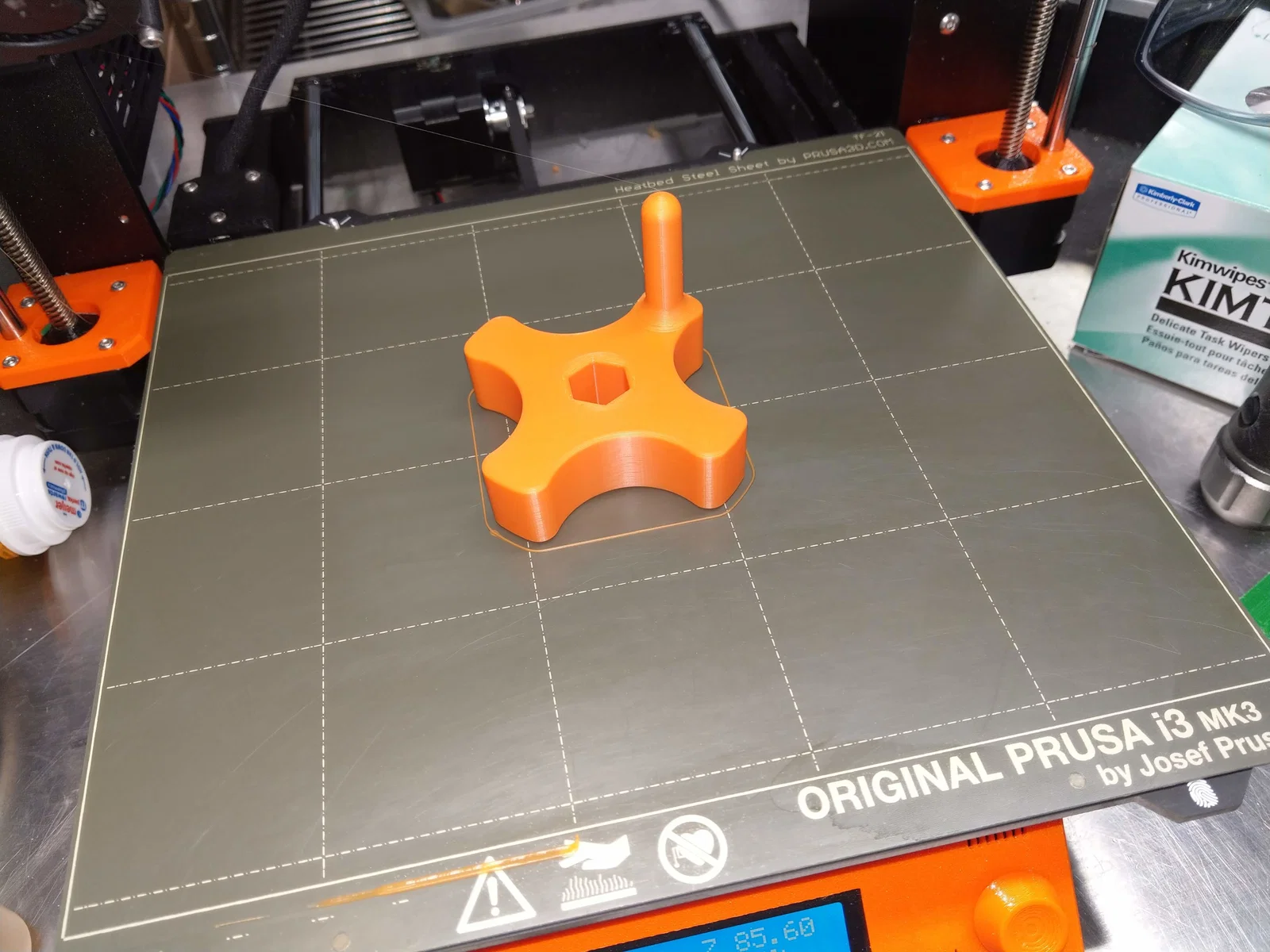

In bằng PLA với file 3mf được cung cấp; nếu không thì:
Mình in tổng thể với infill tuyến tính (linear infill) 10% và 2 perimeters, nhưng có dùng modifiers để tăng thêm infill và perimeters quanh phần ổ cắm (socket), và thêm perimeters cho phần tay quay (crank handle).
