FIDIM UNI – AFO 1 mảnh hỗ trợ foot drop và cổ chân

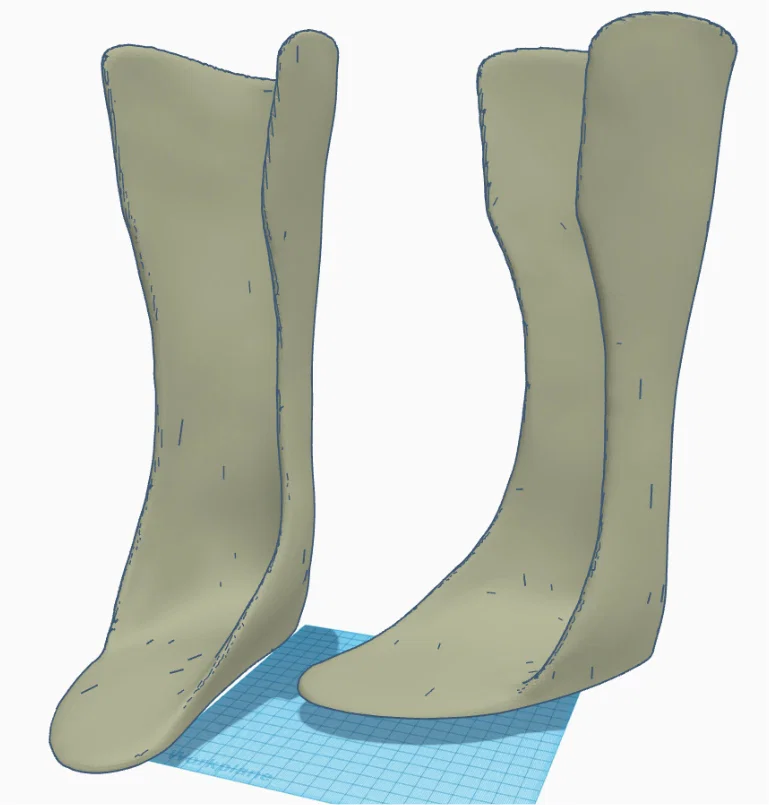

Mình chưa từng tự dùng AFO 1 mảnh, nhưng gần đây có người yêu cầu làm kiểu này. Vì vậy mình vẫn chưa test thiết kế này trên chính mình. Tuy vậy nó chắc cũng khá bền. Mình lấy FIDIM 3, ghép phần trên và phần dưới lại với nhau rồi làm mượt/làm mỏng khu vực bản lề và phần bumper. Mình cố ý để vùng quanh mắt cá hơi “phình” ra một chút. Vì mình không có khuôn đúc chân của bạn, nên không thể chắc chắn kích thước đã vừa chuẩn. Tin mình đi, chừa dư chút khoảng trống còn đỡ hơn là chật quá. Xương mắt cá mà đập cái rầm vào nhựa cứng thì… khó chịu lắm. Mình biết mà…

Bạn có thể cần banh phần trên ra để vừa bắp chân. Nếu cần, bạn có thể dùng các tool “grab” và “elastic deform” trong chế độ sculpting của Blender (miễn phí) để chỉnh, hoặc mua một cây heat gun ở cửa hàng dụng cụ. Đeo găng tay da, hơ nóng bằng heat gun rồi banh ra. Wagner Furno 300 và Harbor Freight Warrior là hai mẫu heat gun rẻ hơn. Nhìn giống máy sấy tóc vậy đó, nhưng có thể làm bạn bị bỏng rất nhanh. Nên cẩn thận nha. Để nguội tự nhiên trong không khí trước khi kiểm tra độ vừa. Chưa dùng nước vội. Nylon sẽ hút nước, và nếu sau đó hơ lại bằng heat gun thì nước sẽ sôi—làm nhựa bị phồng rộp. Trước khi chỉnh sửa gì, mình khuyên bạn in thử một bản brace rỗng bằng PLA rẻ để xem fit ra sao. Ít nhất bạn sẽ hình dung được tình trạng trước khi bắt đầu làm thật.

PRINTING:

Mình RẤT RẤT khuyên dùng một dạng nylon cho mấy cái này. Mình dùng Overture “Easy Nylon” vì in dễ và rất bền. Nhiệt đùn (extrusion) thấp cỡ 250C có vẻ vẫn ổn, nhưng giờ mình in ở 300C vì máy mình làm được. Không thấy tác dụng xấu gì, và độ bám lớp (layer adhesion) ở mức đó rất tốt. Overhang trong lúc in có xu hướng bị cong vểnh lên, nên nhiều khả năng sẽ cần một mức print cooling nào đó, dù nhiều hướng dẫn lại khuyên không nên làm mát khi in nylon. Mình dùng raft để tăng bám bàn in và giảm warping. Nó giúp rất nhiều.

Nylon carbon fiber thường có layer adhesion không tốt bằng, nên mình không nghĩ nó phù hợp cho kiểu này. Cái brace duy nhất mình từng bị gãy là làm từ loại đó. Nó tách lớp (layer split) ngang một đường luôn. Với lại giá cũng gấp đôi nylon thường.

Khi bạn chỉnh xong hết rồi, ngâm các brace thành phẩm trong nước qua đêm. Nylon khô có thể giòn, nhưng khi hút một ít nước thì nó sẽ dẻo hơn. Chính độ dẻo đó tạo nên độ bền của nó—tức là nó chịu uốn thay vì nứt gãy.
