Bộ thay thế Gear-box cho Stiga Hockey (Stiga Hockey Gear-box Replacement)

Bộ thay thế đầy đủ cho gear-box của trò Stiga tabletop hockey.

Mình không thật sự hài lòng với mấy mẫu có sẵn mình tìm được, nên đã tự dựng lại từ đầu.

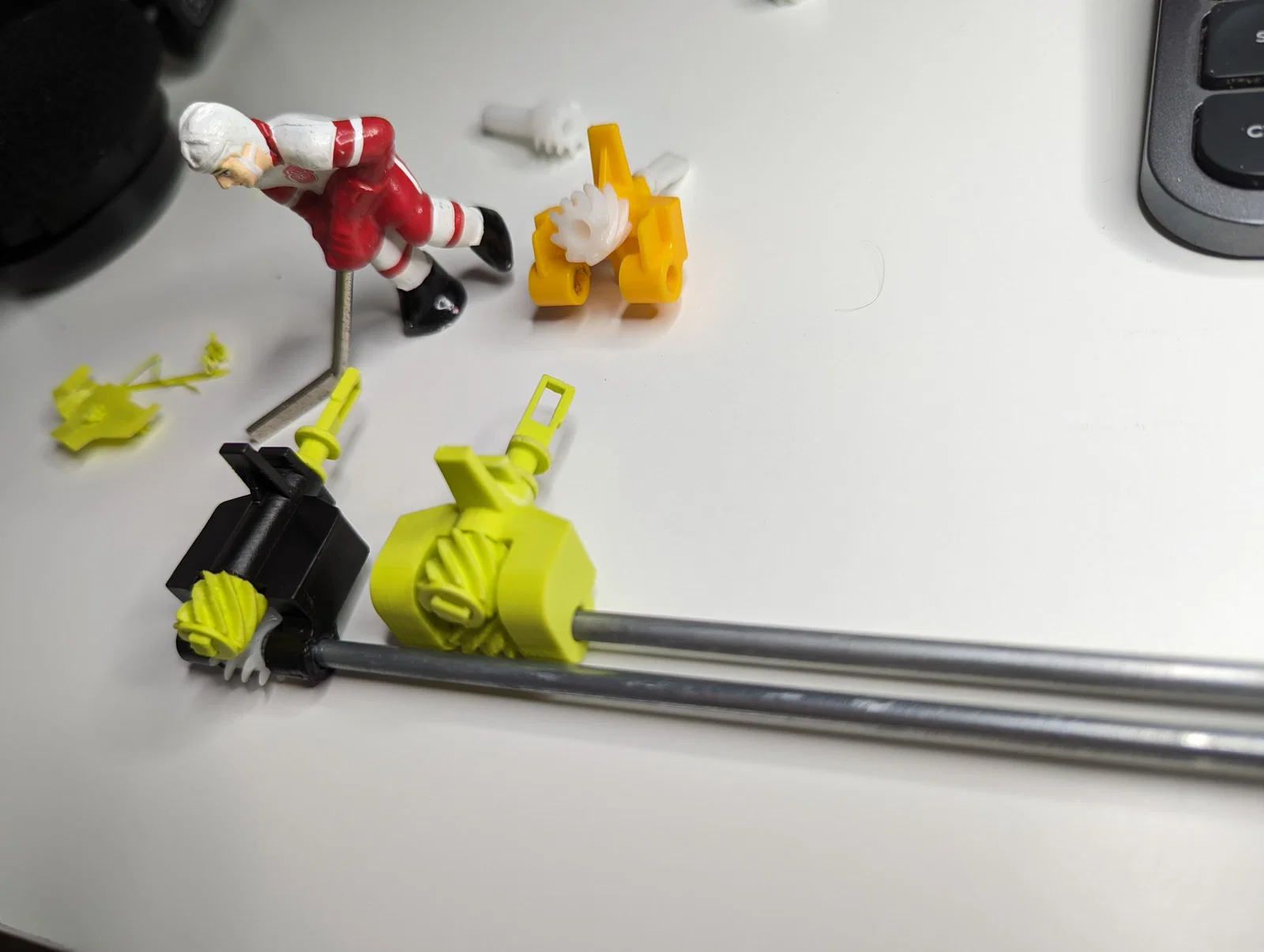

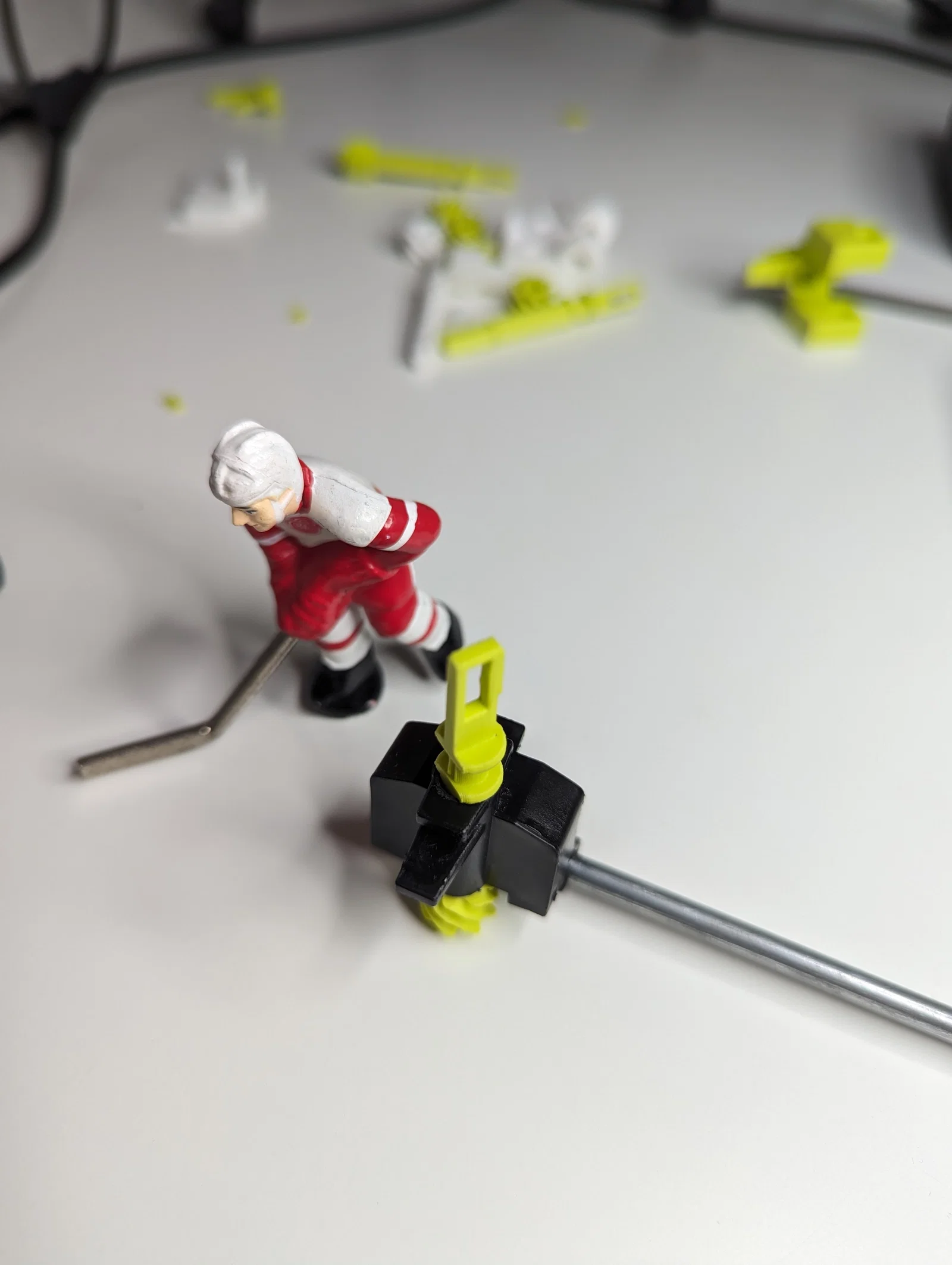

Trong bộ của mình có hai loại cơ cấu: “normal” và “low profile”. Các file .stl / .3mf có đủ chi tiết cho cả hai loại này, bạn chỉ cần in đúng những phần cần để thay thế.

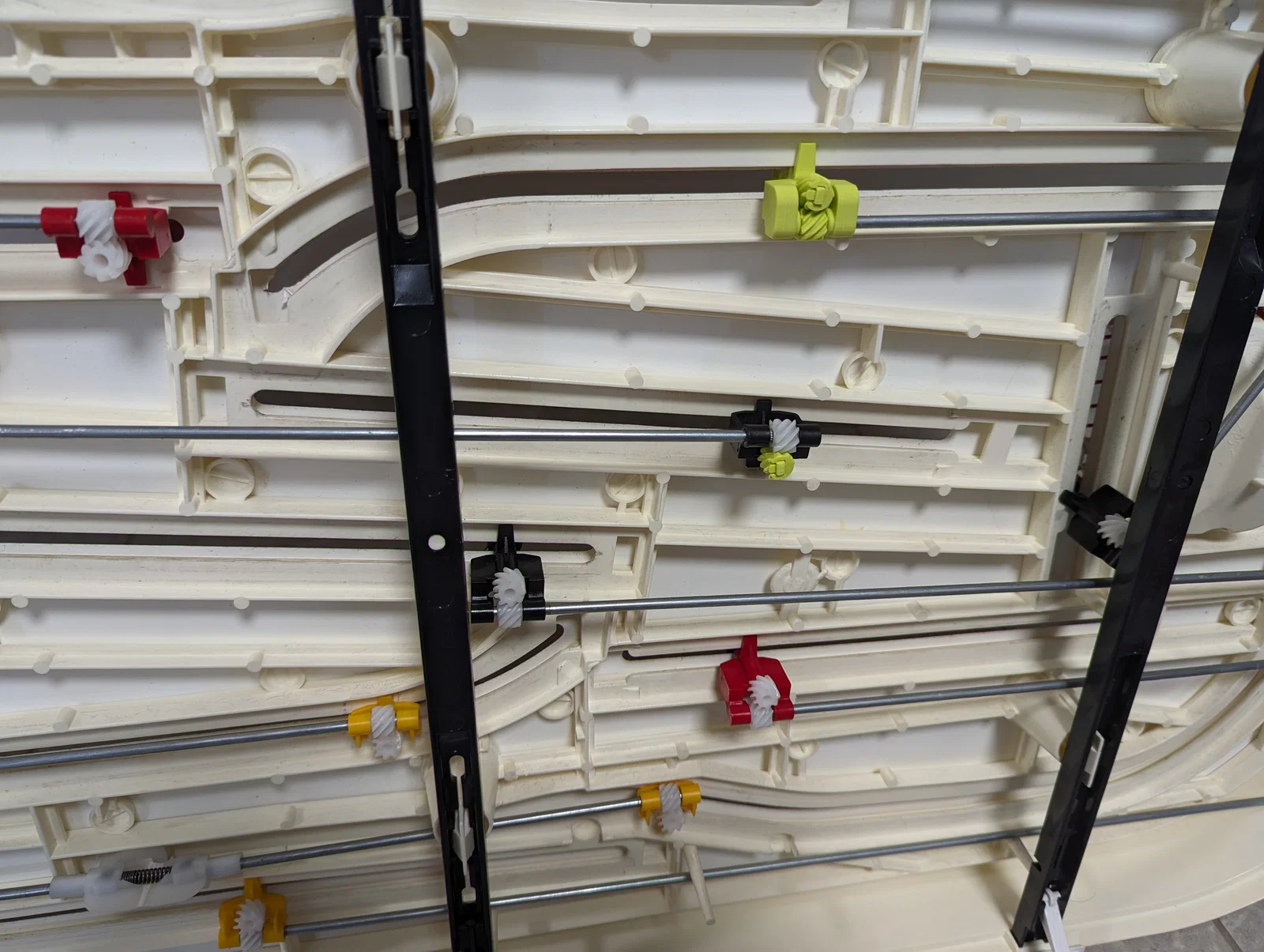

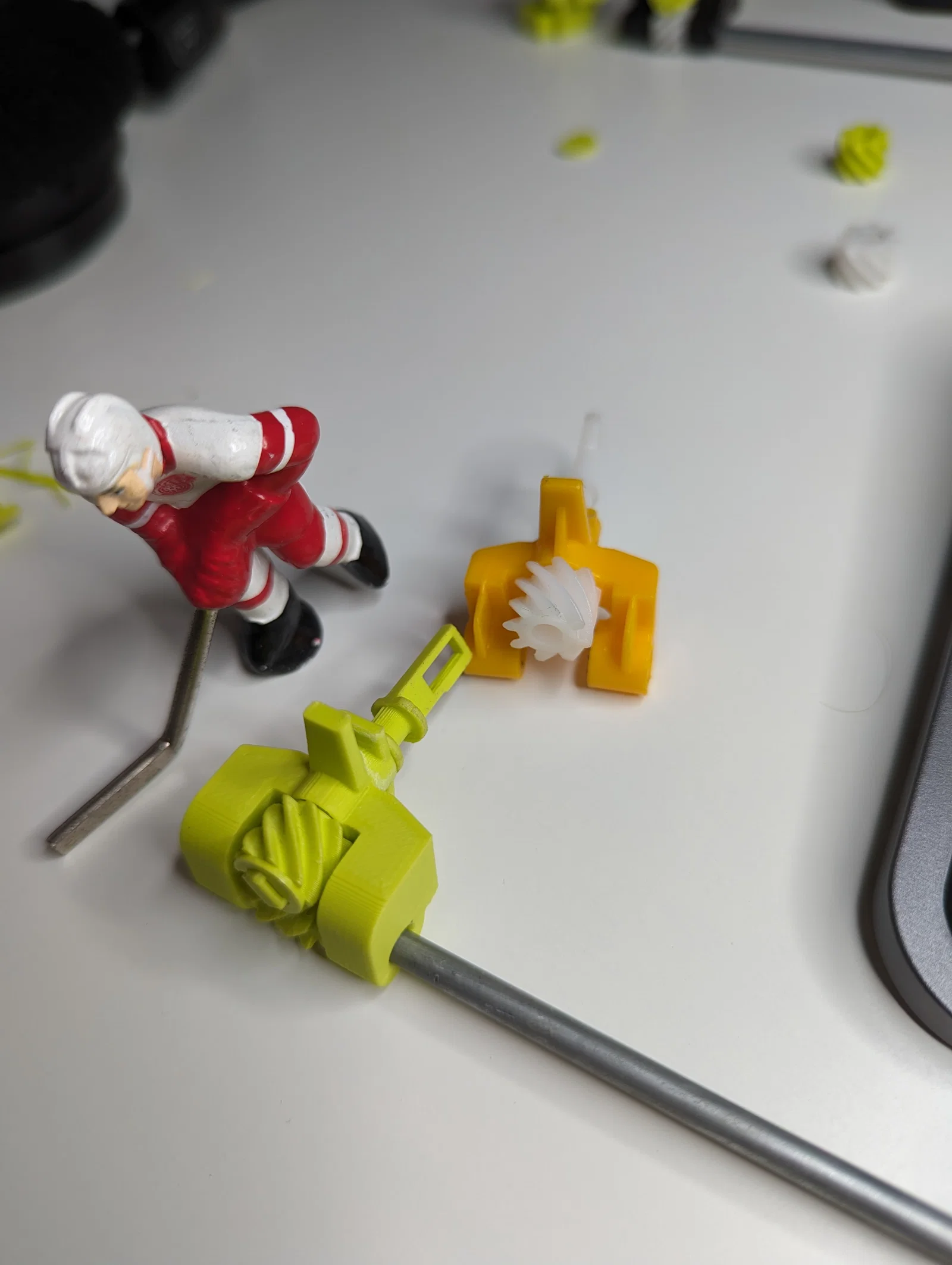

Các bánh răng được làm để tương thích với đồ zin. Trong lần sửa của mình, mình đã thay trọn bộ cơ cấu cho một bên người chơi, và ở bên còn lại thì chỉ thay cây rod và bánh răng đứng (vertical gear).

Thiết kế cố định bánh răng bằng một cái clip, lắp ráp không cần keo. Phần gear box nên in kèm supports, bạn có thể tham khảo project .3mf đi kèm cho PrusaSlicer.

Mình khuyên in các chi tiết bằng PETG, chà nhám nhẹ phần trụ (cylindrical part) của các rod và xịt silicone spray cho các chi tiết chuyển động.

Khỏi phải nói, tốt hơn là nên giữ lại một số chi tiết zin thay vì thay hết (bánh răng zin có vẻ được đúc từ nylon nên ma sát thấp hơn so với các phương án thay thế).

Mình có chia sẻ luôn file thiết kế Fusion 360 để bạn chỉnh sửa theo nhu cầu cho dễ.
