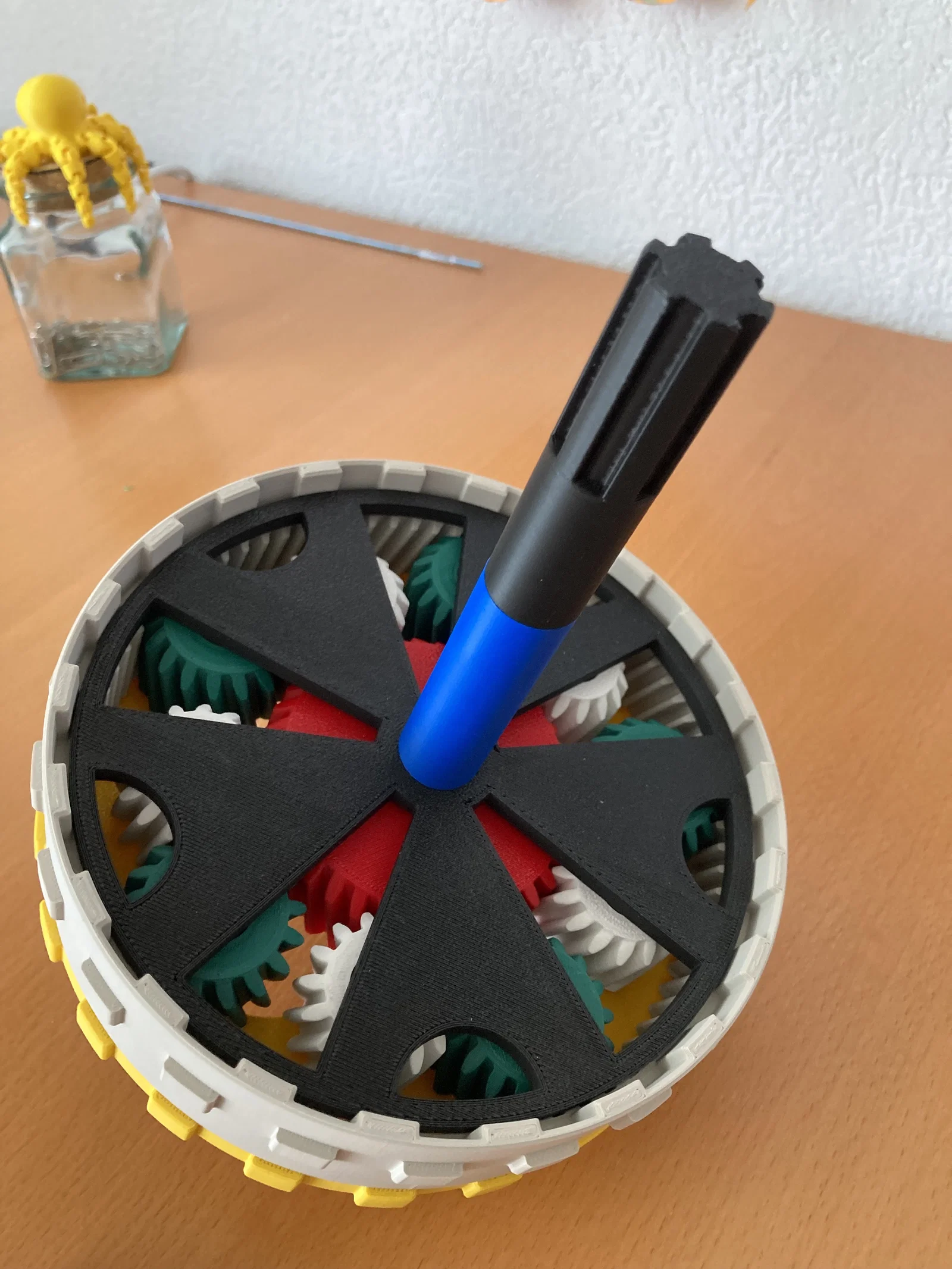

Hộp số planetary 8 cấp (AISIN AWF8F35 / Stellantis EAT8)

Hộp số planetary 8 cấp loại AISIN AWF8F35, dùng như hộp số EAT8 của tập đoàn Stellantis.

Đây là hộp số kiểu Lepelletier với 2 tầng.

Các chi tiết được gom theo chức năng:

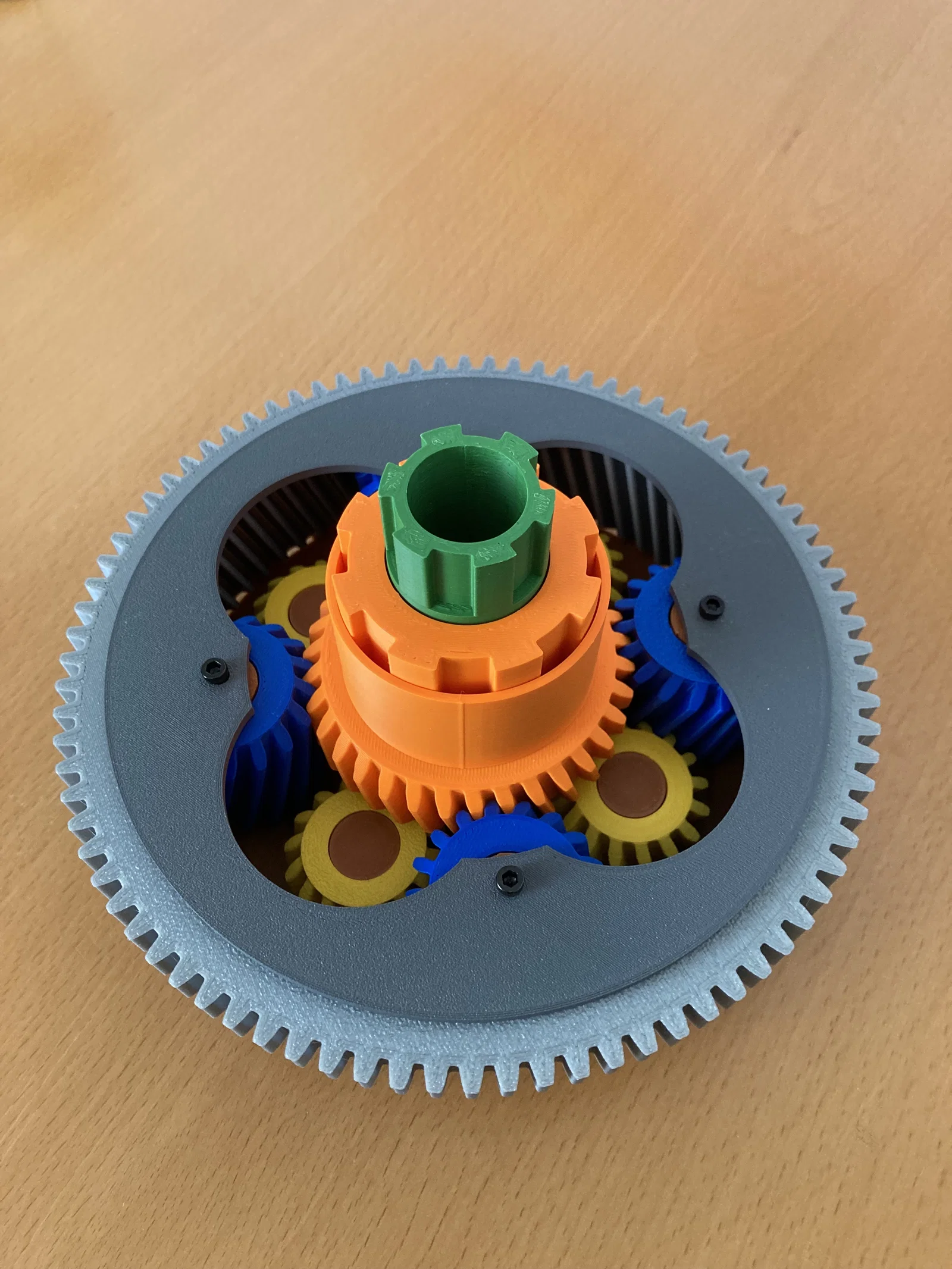

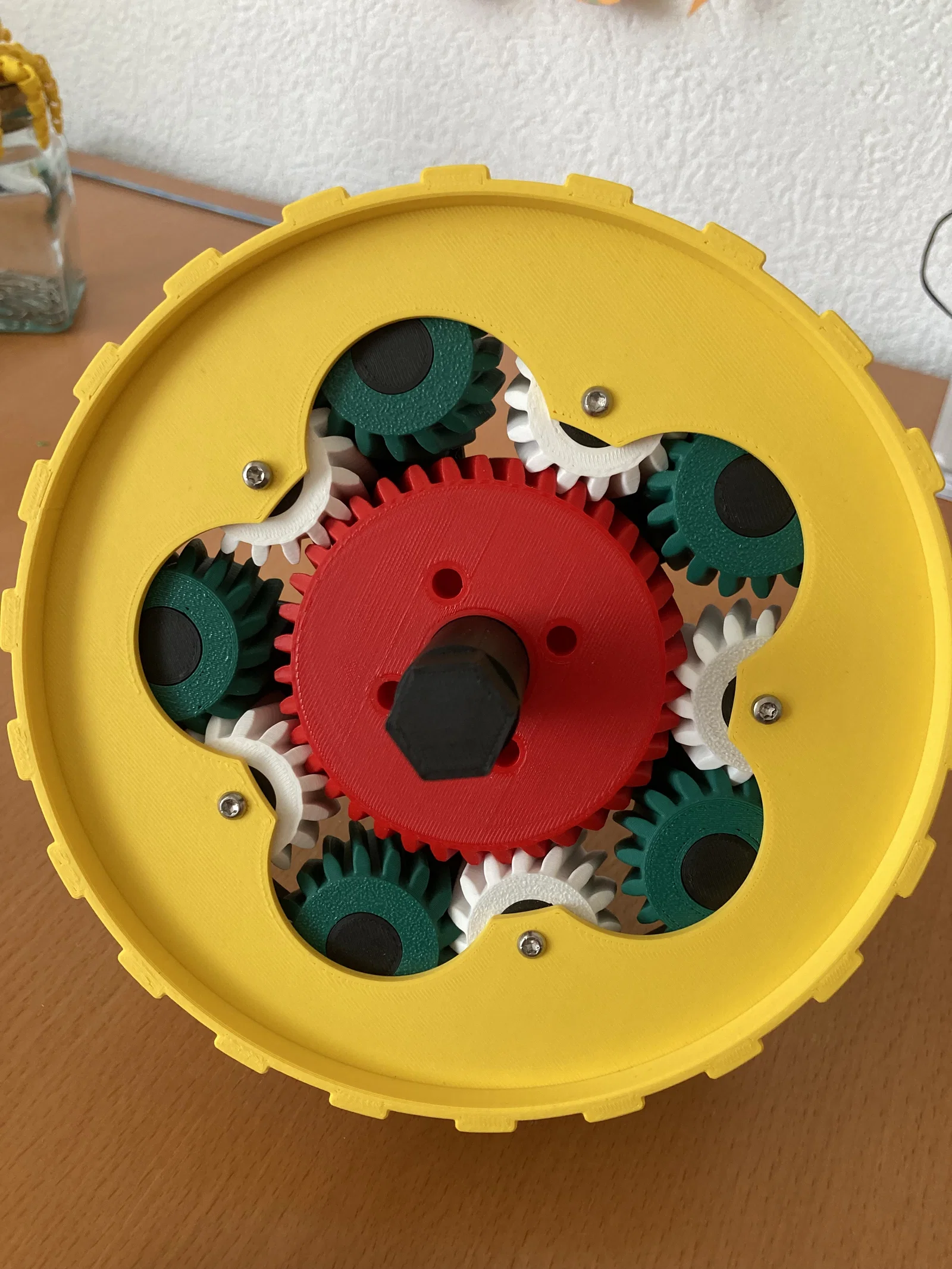

• In tầng số 1 và lắp ráp

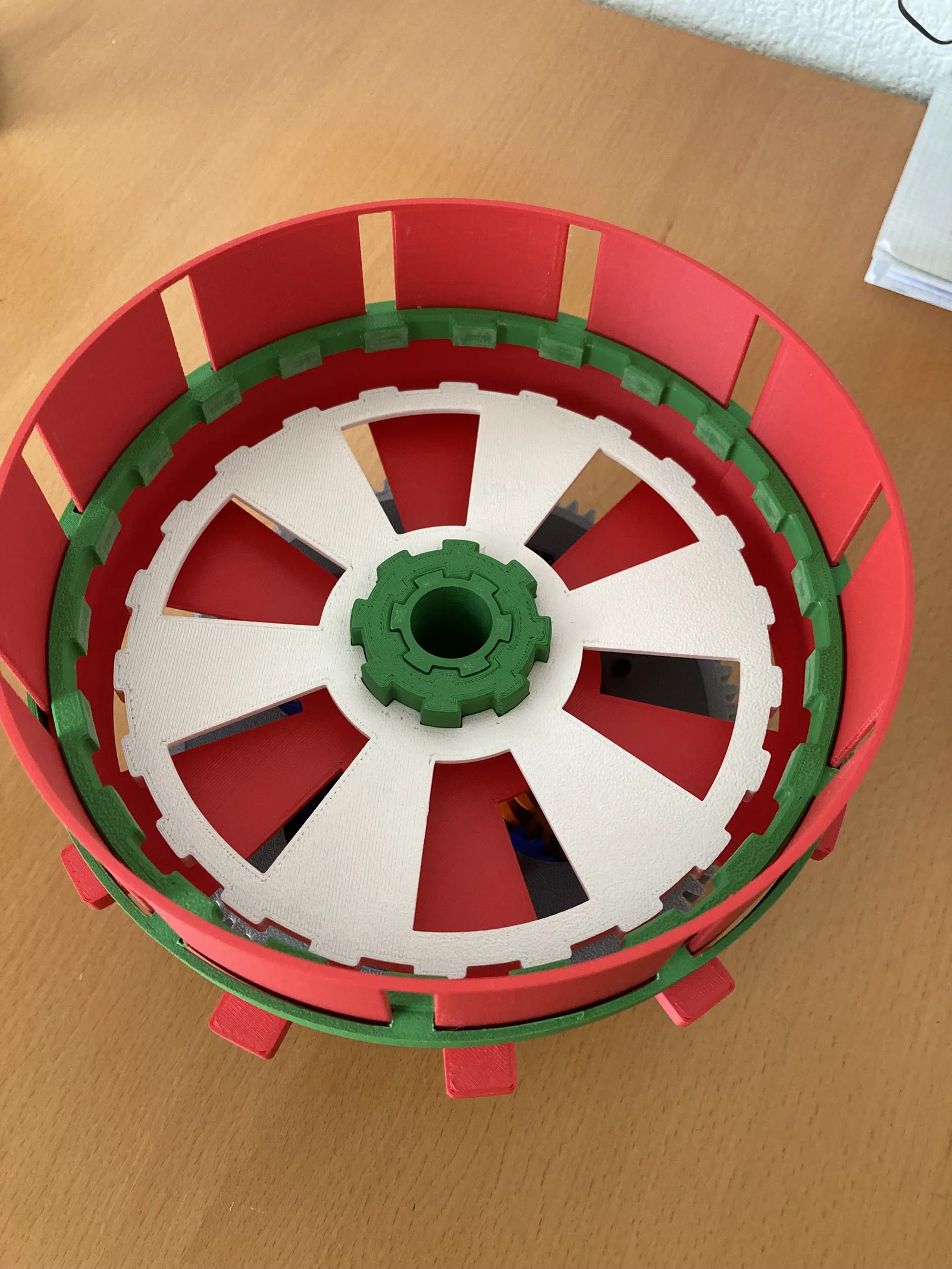

• In tầng số 2 và lắp ráp

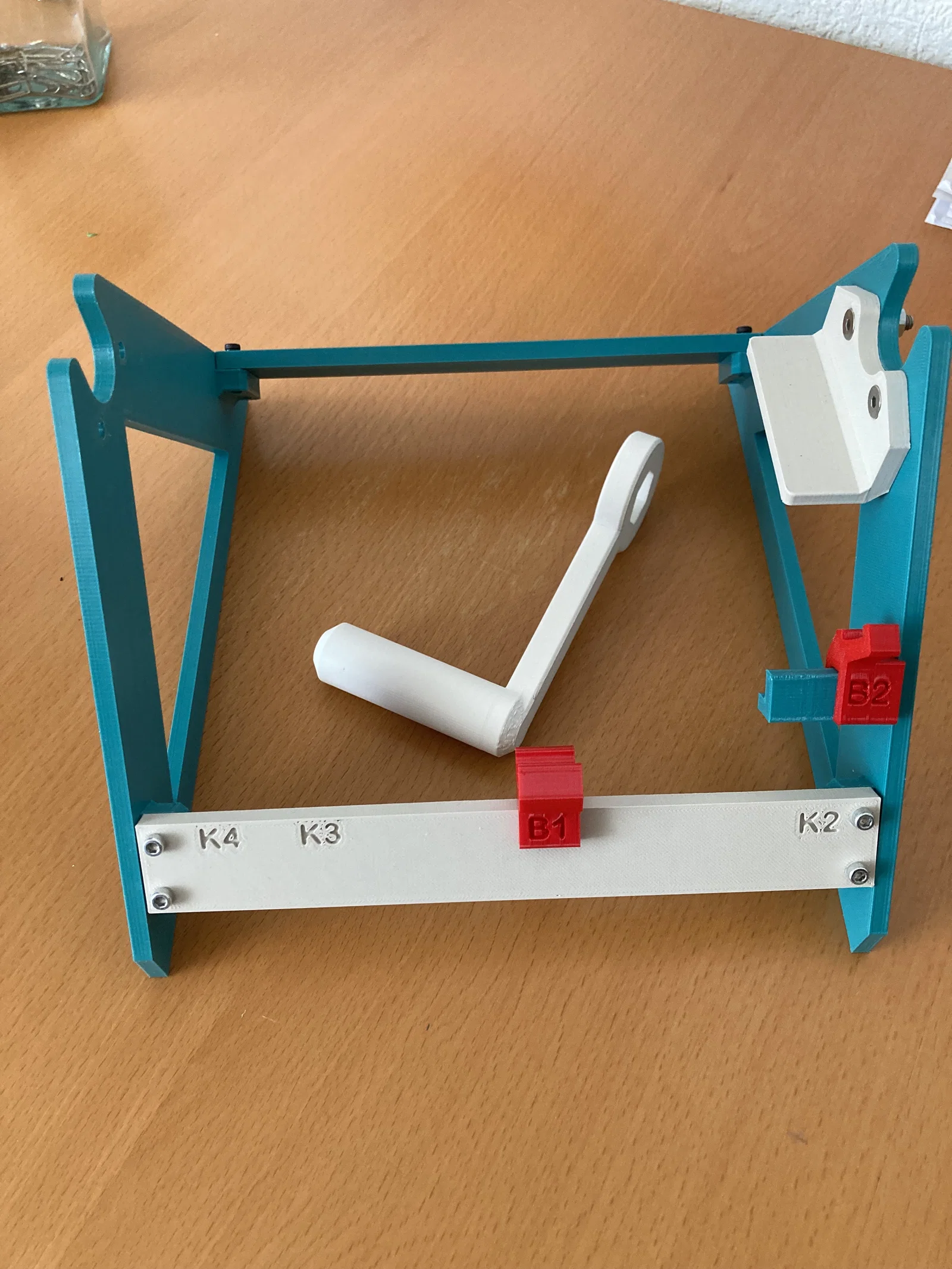

• In phần giá đỡ (support)

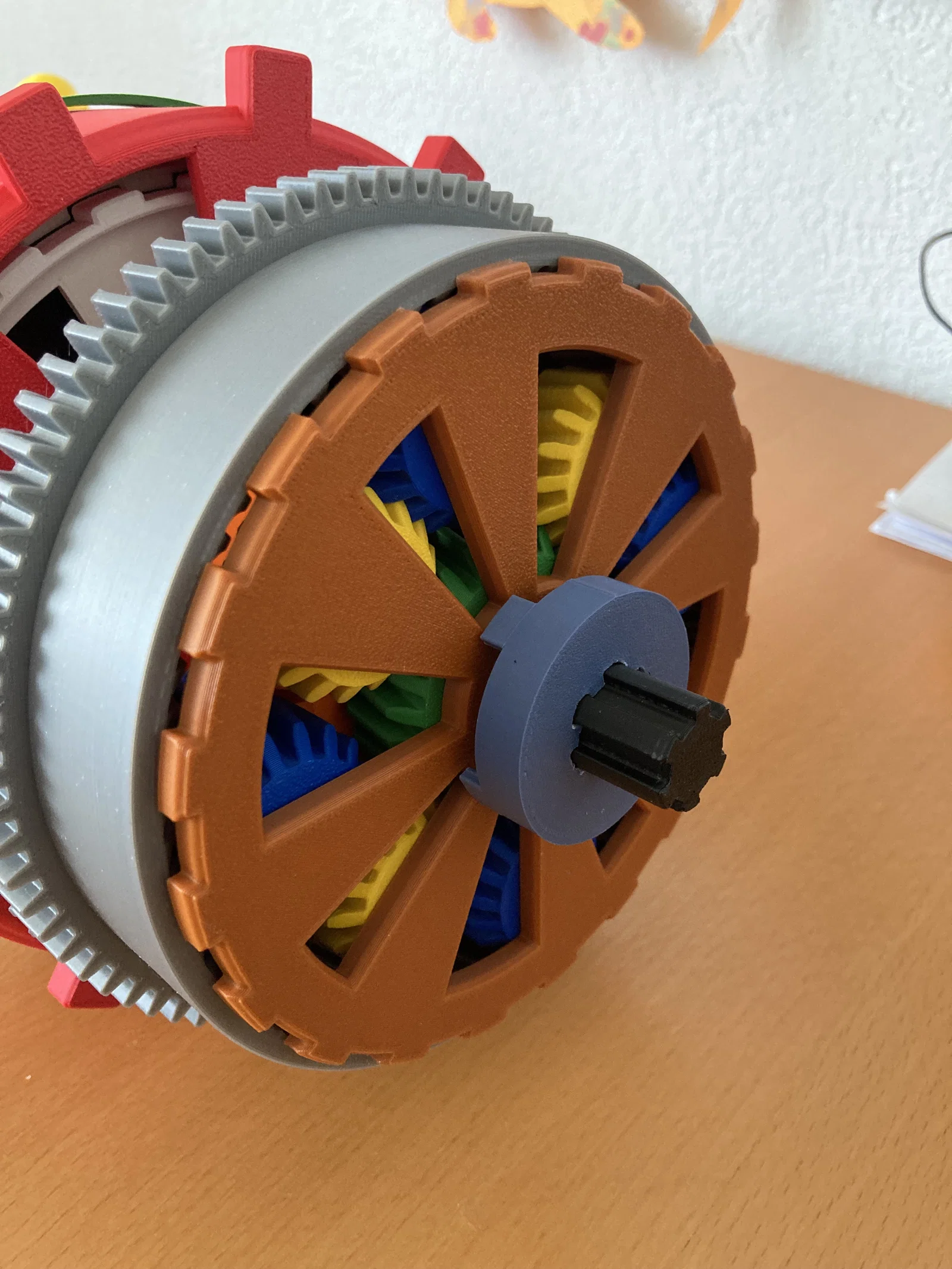

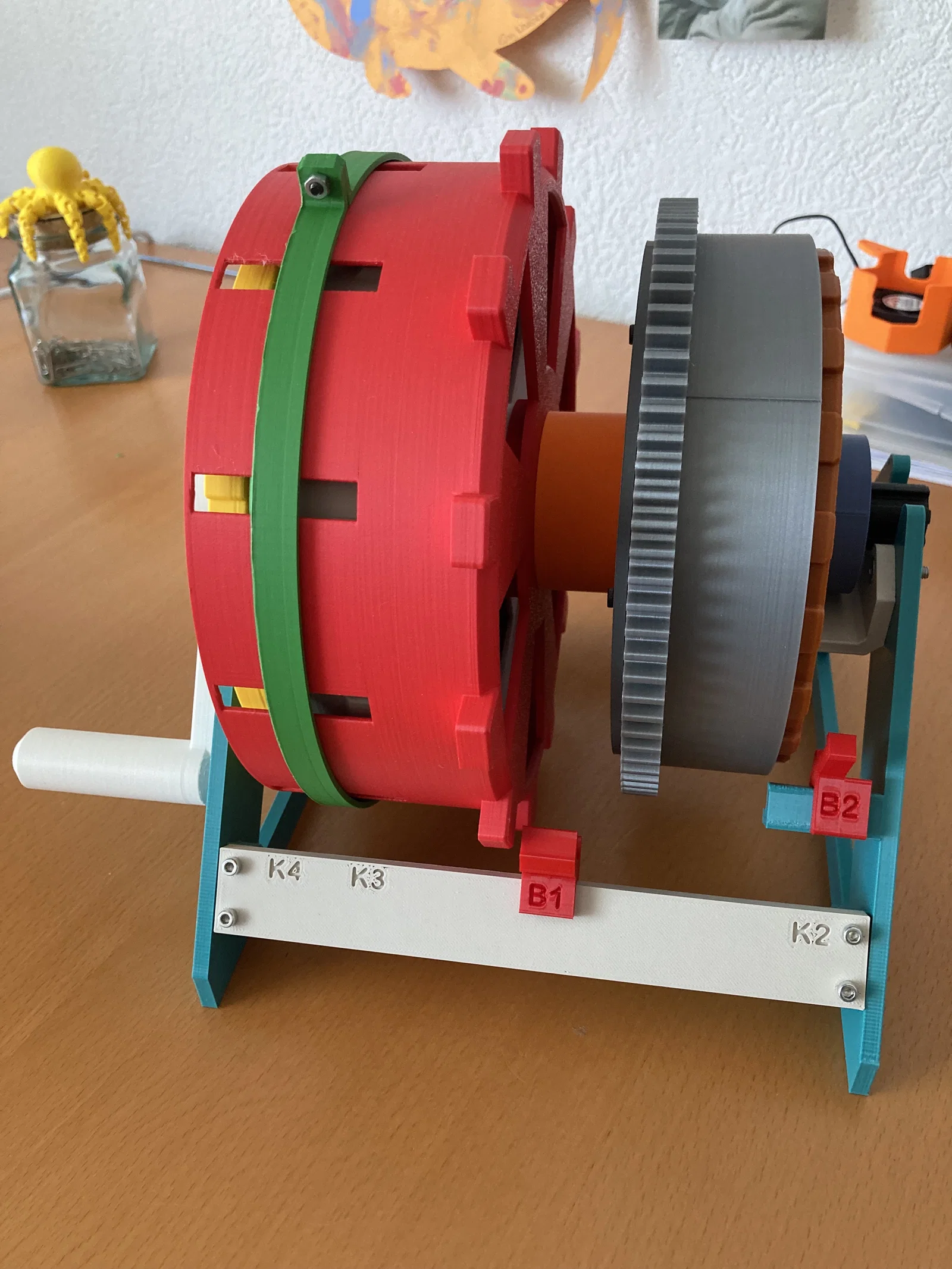

• Gắn 2 tầng lại với nhau trên giá đỡ

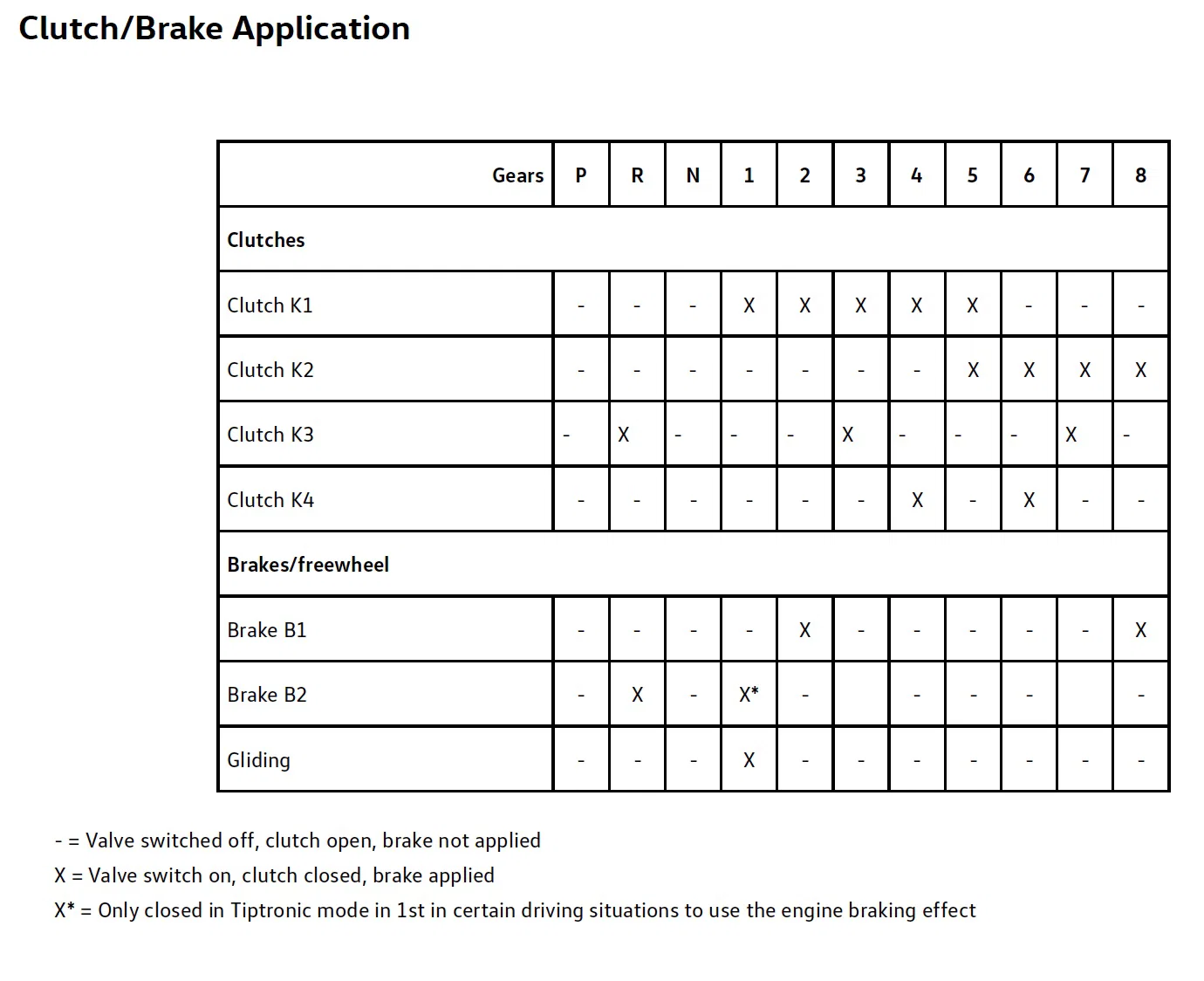

• In các bộ ly hợp (clutches) và lắp chúng vào giữa 2 tầng. Ly hợp 1 nằm bên trong ly hợp 3-4 hơi khó gài và nhả.

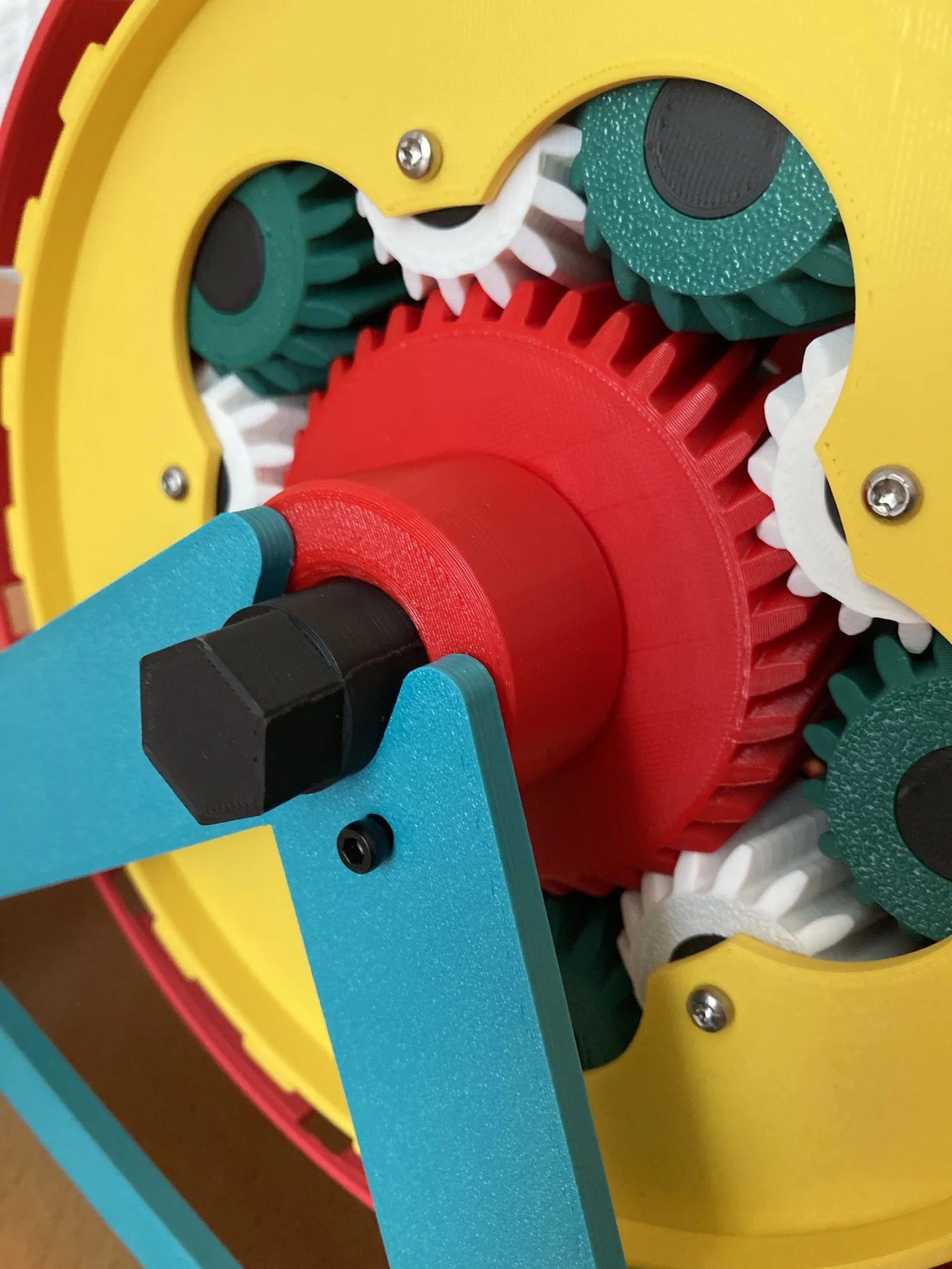

• Vặn một con ốc M4x15 vào chốt chặn S1 (S1 blocker) để tránh S1 bị xoay (S1 được cố định vào lồng hộp số / gearbox cage).

Kiểm tra chiều quay

Tỷ số truyền là số vòng quay tay cầm cho 1 vòng của bánh răng đầu ra:

1st gear :     5:1
2nd gear : 3.2:1
3rd gear :  2:1
4th gear :  1.5:1
5th gear : 1.25:1
6th gear : 1:1
7th gear : 0.833:1
8th gear : 0.66:1
