Vòng bi bi tham số (Print in Place) – Parametric Ball Bearings

Vòng bi bi (Ball Bearing) tham số PIP (Print in Place)

Làm trên Ondsel (FreeCAD), đổi các tham số trong spreadsheet (Bearing Data).

Các tham số gồm:

• ID
• OD
• Width
• Ball Clearance
• Shoulder Diameter
• No. of Balls
• Chamfer

Tham khảo spreadsheet bên dưới:

Nhập giá trị ở cột A (hàng 3, không phải hàng 2), sau đó bạn có thể điền giá trị từ A đến E và đổi cấu hình của Inner Race trong Property View như hình dưới

Lưu ý: [Mình không khuyến nghị lướt qua các config vì đôi lúc solver của FreeCAD bị rối, nên tốt nhất là đổi từng giá trị trong A (mỗi lần một giá trị) rồi update để ra kết quả mong muốn]

Bạn có thể lấy các thông số cần thiết từ catalogue SKF cho deep groove ball bearings.

Lưu ý đặc biệt: Không dùng layer height 0.3mm trở lên. Vòng bi càng nhỏ thì nên dùng layer height càng mịn; 0.2mm là mức khởi đầu ổn, nhưng mình khuyên thấp hơn nữa để tránh lỗi.

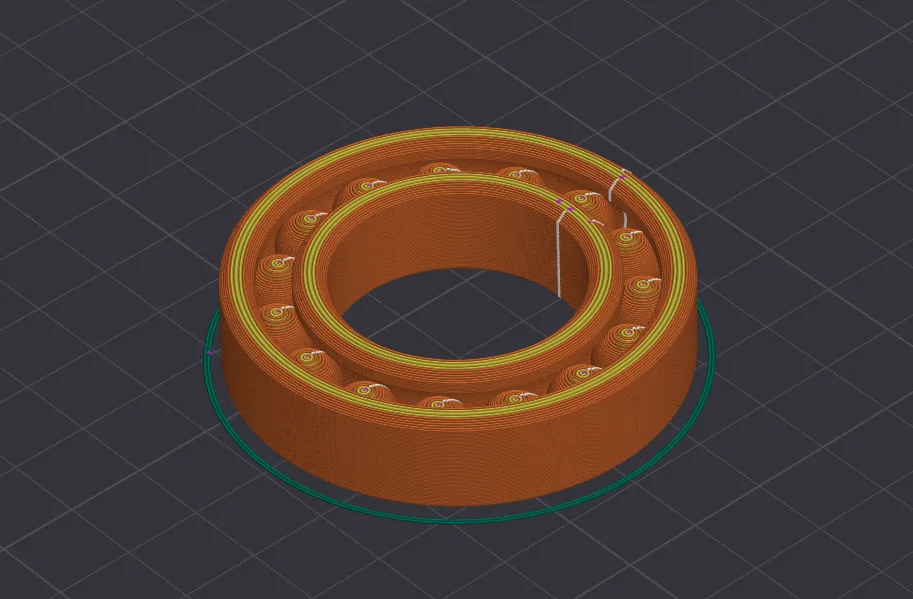

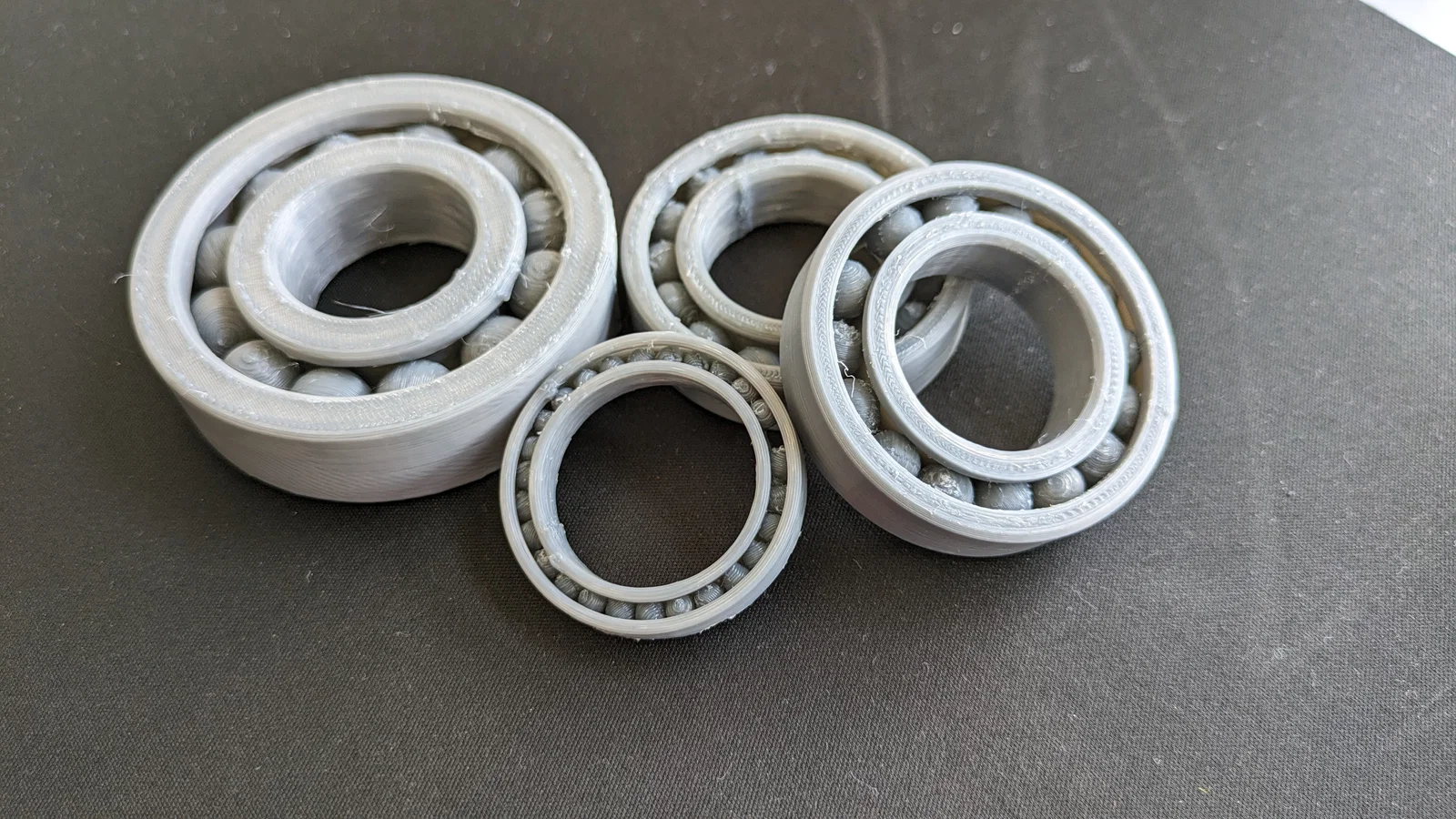

Mình khuyên sau khi in thì nới vòng bi nhẹ bằng cách xoay vài vòng trước khi đem dùng.

Thiết lập in (Print Settings):

Máy in: Ender 3 V3 SE
Layer Height: 0.2mm/0.12mm
Infill: 20%
Wall Count/Shell Thickness: 3 hoặc hơn
Supports: Có
Only on Build Plate: ON
Filament: PLA
