Đầu nối thước kẹp (Calipers Extension) đo trong/ngoài

Thiết kế Onshape đầu tay của mình và chắc cũng là thiết kế thứ 4 từ trước tới giờ. Bản gốc vừa khít với thước kẹp Draper của mình.

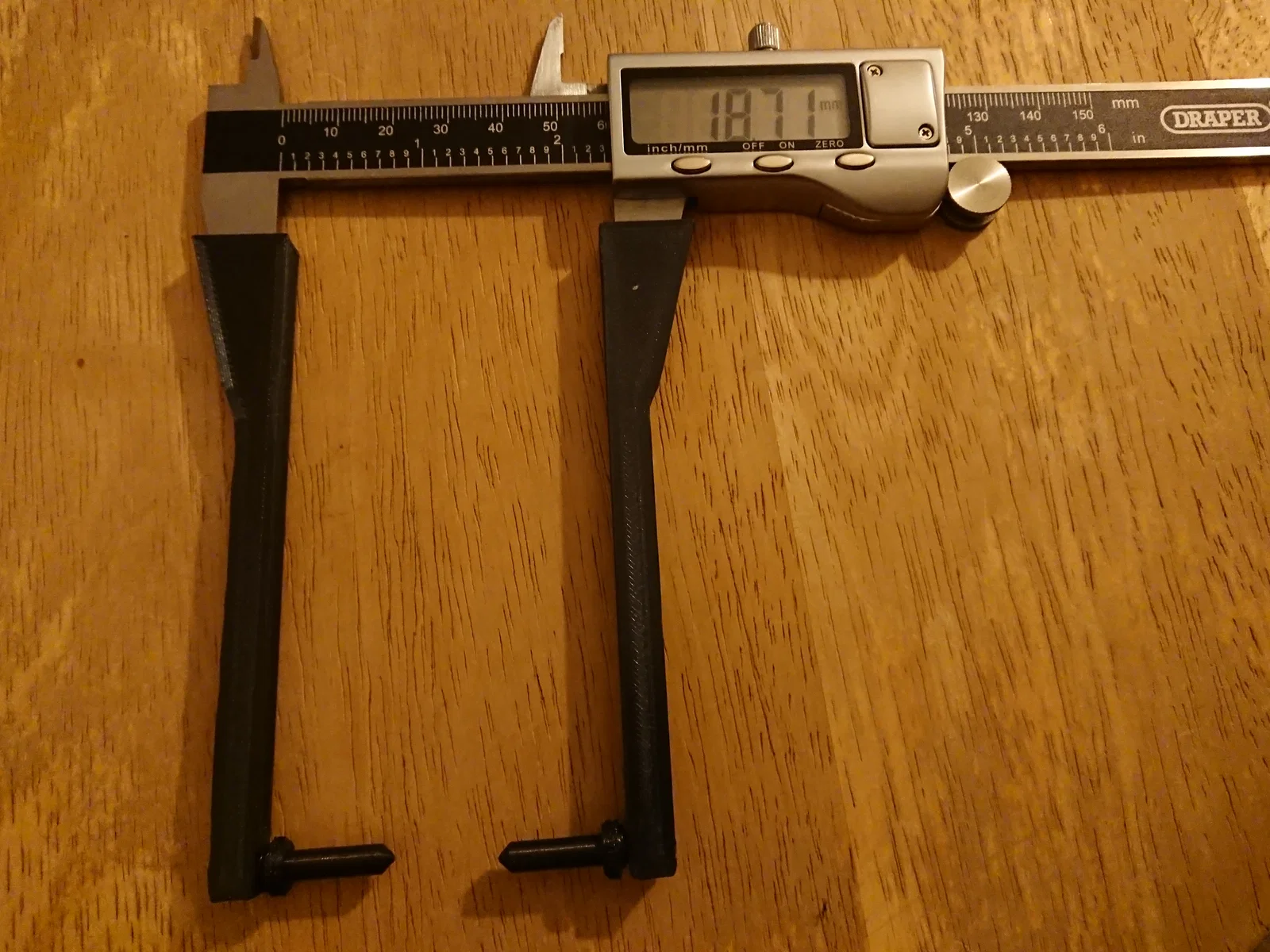

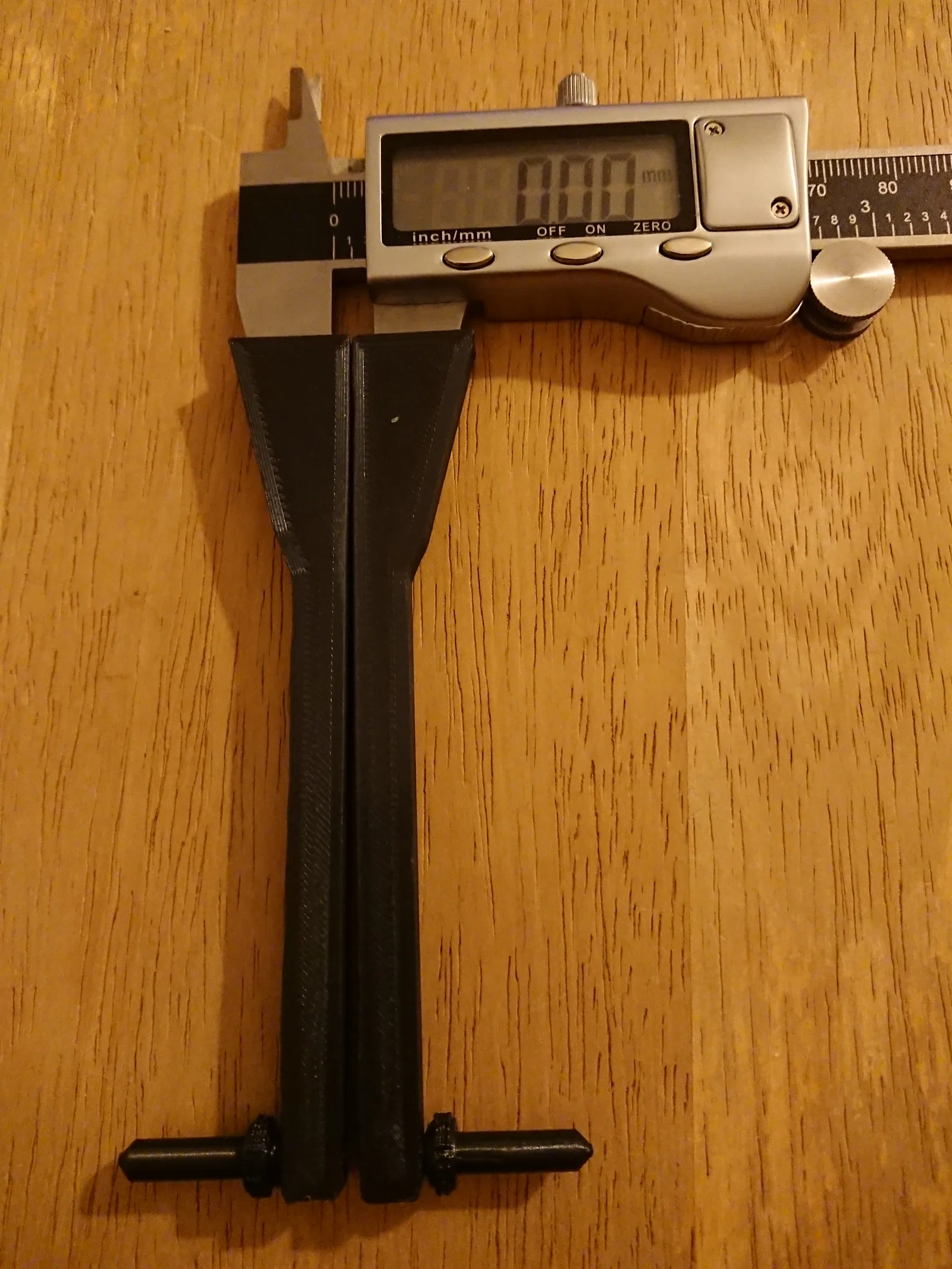

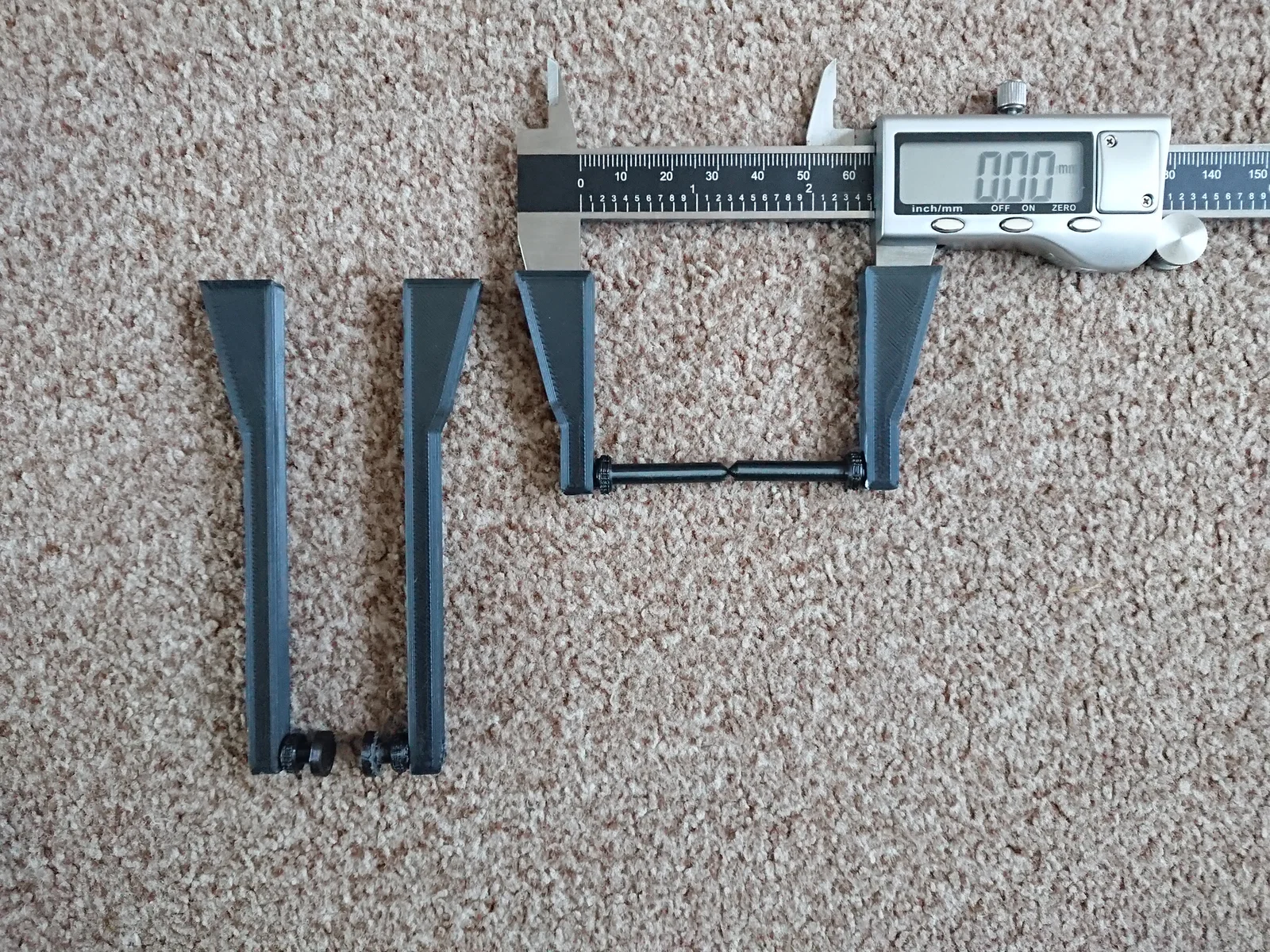

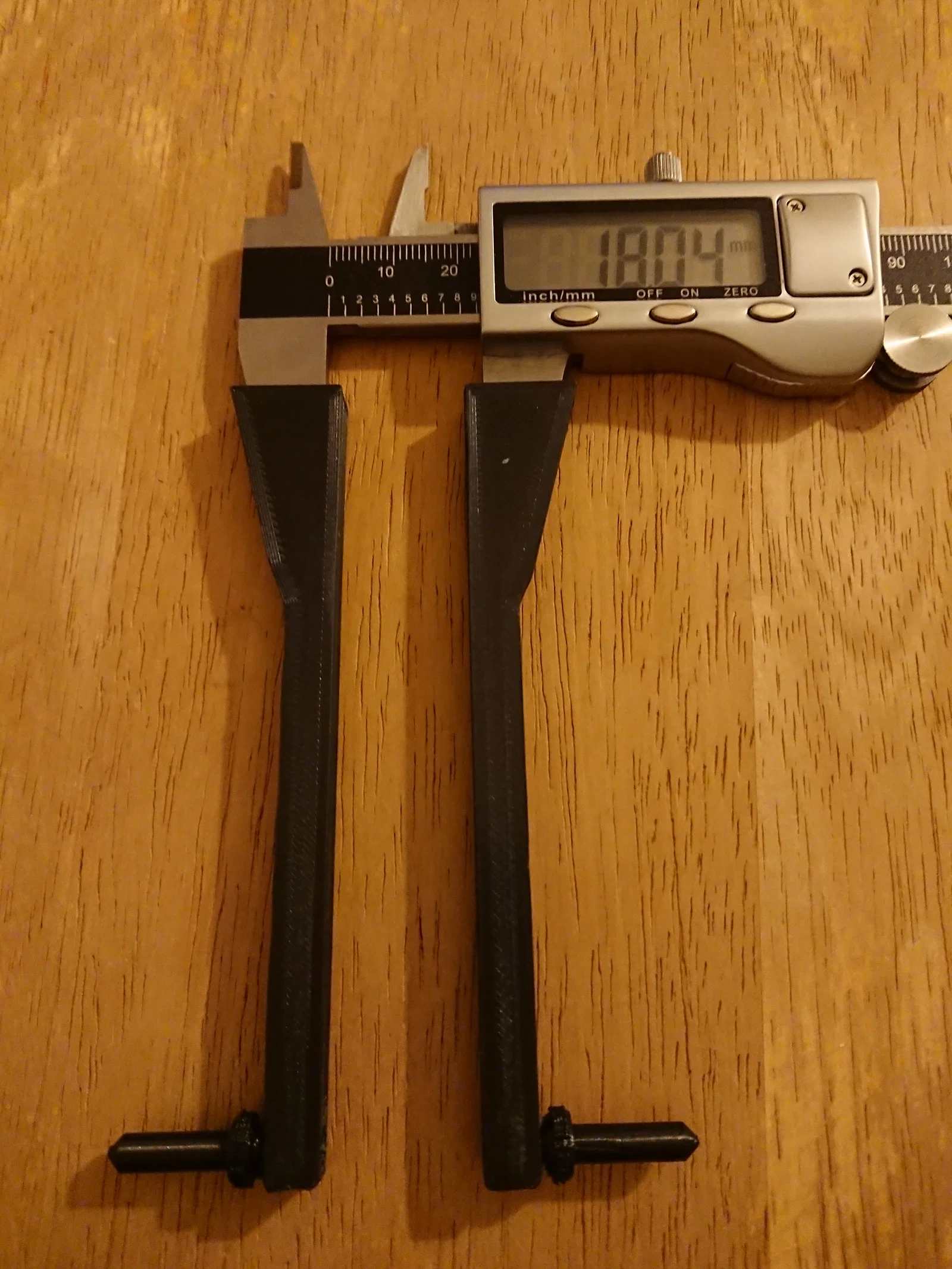

Món này giúp bạn đo kích thước bên trong hoặc bên ngoài của một vật. Độ chính xác sẽ thay đổi tùy theo độ dài của phần extension của calipers và độ dài của pin. Khi đo ngoài thì thường khá ổn, ví dụ khoảng +/-0.05mm vì bạn có thể zero calipers. Nhưng khi đo trong (hai pin hướng ra ngoài) thì có thể lệch hơn một chút vì bạn phải đo khoảng cách từ đầu pin tới đầu pin bằng thước/ruler hoặc một bộ calipers khác rồi cộng vào số đo (ở bản in của mình, hai “chân” in ra không chạm nhau ở giữa khi đóng calipers (xem hình), nên đo từ chân tới pin ở mỗi bên sẽ không đúng vì vẫn còn khe hở giữa hai chân, kiểu: đầu pin - chân - khe hở - chân - đầu pin). Dù vậy, nếu canh chỉnh/thử qua lại một chút thì vẫn có thể đạt khoảng trong vòng 0.5mm hoặc tốt hơn. Càng làm kích thước lớn thì khả năng chính xác sẽ giảm. Nhưng khi cần số đo thì vẫn còn hơn không.

Bạn thật sự nên có một máy in đã được calibrate (web TeachingTech sẽ hỗ trợ). Mình dùng ren M5 và tốt nhất bạn nên dùng một con ốc M5 để “tap” ren trong phần chân in ra nhằm làm ren sạch cho pin. Lúc tap, cố gắng giữ ốc thẳng đứng nhất có thể để giúp “hai pin gặp nhau” khi đẩy calipers về 0. Nếu thích, bạn cũng có thể dùng luôn ốc M5 làm pin. Mình còn tính làm một pin có lỗ để gắn que tăm/cocktail stick (dán keo siêu dính) để có đầu pin thật mảnh khi cần. Nếu mọi người muốn thì mình sẽ xem và bổ sung.

Sau khi làm bản remix, mình không rõ là do thiết kế gốc chưa thật sự vừa với calipers của mình, hay do setting/flow trong slicer khiến hai chân không khớp theo phương đứng và tạo khe hở giữa hai chân. Dù vậy bản in vẫn dùng được, nhất là cho đo ngoài.

Mình có kèm file STEP cho toàn bộ các pin, bạn có thể kéo thả vào slicer vì đa số slicer hiện nay đều xử lý được file STEP.

Mình dùng các setting sau để in phần chân chính. Nếu bạn có setting nào tốt hơn để tăng độ chính xác thì để lại bình luận nha.

Nozzle : 0.4mm

Layer Height : 0.2mm

Perimeters : 4

Infill : Support Cubic at 70% (in nhanh hơn Cubic một chút và mình đoán 70%)

Brim : 5 (khuyến nghị để tránh cong/vênh của chân, và mình thấy là bắt buộc cho phần pin - có thể cần thêm glue stick)

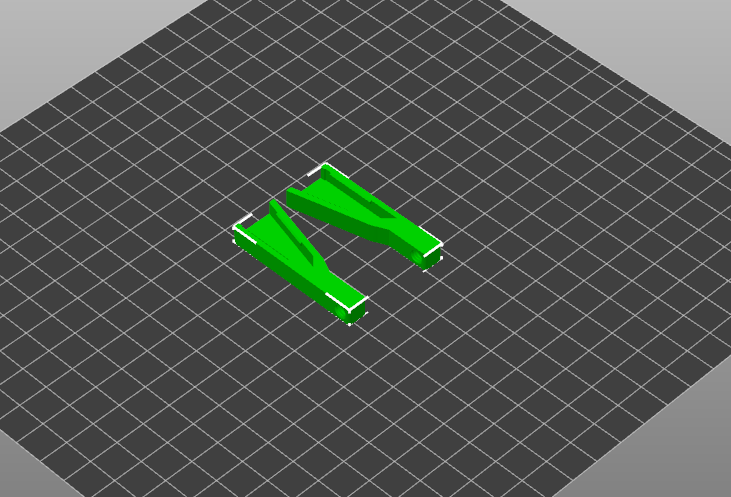

Supports : Mình không dùng support và in phần chân nằm phẳng trên build plate (xem hình), nhưng bạn có thể in theo đúng hướng trong file STL nếu máy bạn in đứng dễ; máy mình thì phải cần support.
