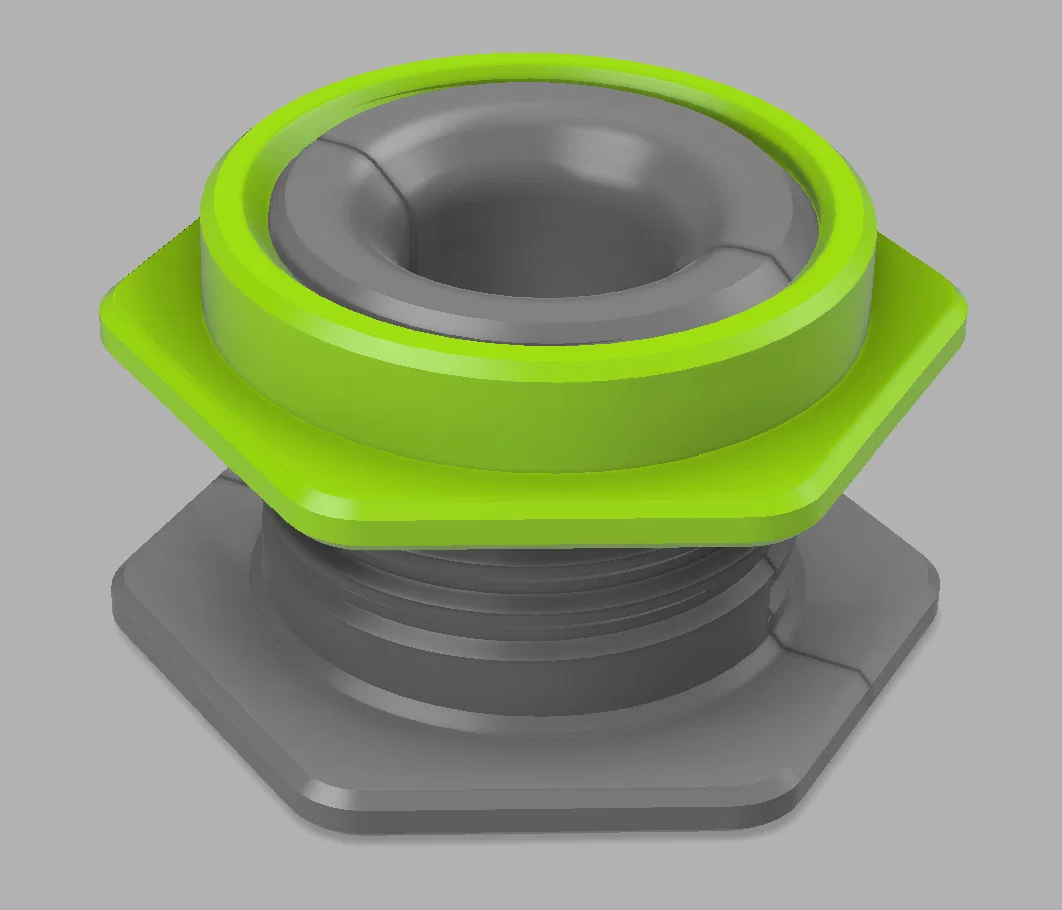

Passthrough umbilical dạng parametric

Mình muốn dùng kiểu K3 umbilical passthrough trên máy in của mình, nhưng cần chọn kích thước lỗ và đường kính umbilical theo ý, nên mình làm mẫu này.

Mẫu này là dạng parametric, nên bạn có thể chỉnh OD (kích thước lỗ), ID (đường kính umbilical) và chiều dài trước khi export rồi in.

Ngoài ra còn có tham số allowance để chỉnh độ hở giữa ren của các phần, giúp sau khi in ra vẫn vặn khớp. Mặc định là 0.1mm thường là ổn cho đa số, nhưng nếu máy bạn tune tốt hơn hoặc kém hơn thì có thể đổi giá trị này. Tăng lên thì lỏng hơn, giảm xuống thì khít hơn.

Mình cũng hay được hỏi ren này là ren gì: nó là “10suo special”. Mình chỉ tự nghĩ ra một kiểu có góc khoảng 45 độ để in cho đẹp. Patent pending (đùa thôi).
