Nâng cấp fence guide cho bàn cưa Ridgid R4520/R4512

Mình có up thêm một cặp bản ít support hơn. Nhưng thiệt tình mình không khuyến khích dùng, vì các bản có support dựng sẵn đã được mình tinh chỉnh qua hàng chục lần test print để cho khả năng in tốt nhất và độ chính xác cao nhất. Đúng là support hơi khó gỡ, sẽ phải chà nhám và giũa chút, nhưng khả năng cao là mấy bản “ít support” sẽ ra chi tiết không xài được. Một số support mình để lại luôn vì support generate đơn giản là không chạy nổi với hình học kiểu này. Phần support còn lại thì dễ gỡ và dễ thao tác.

Mô tả gốc:

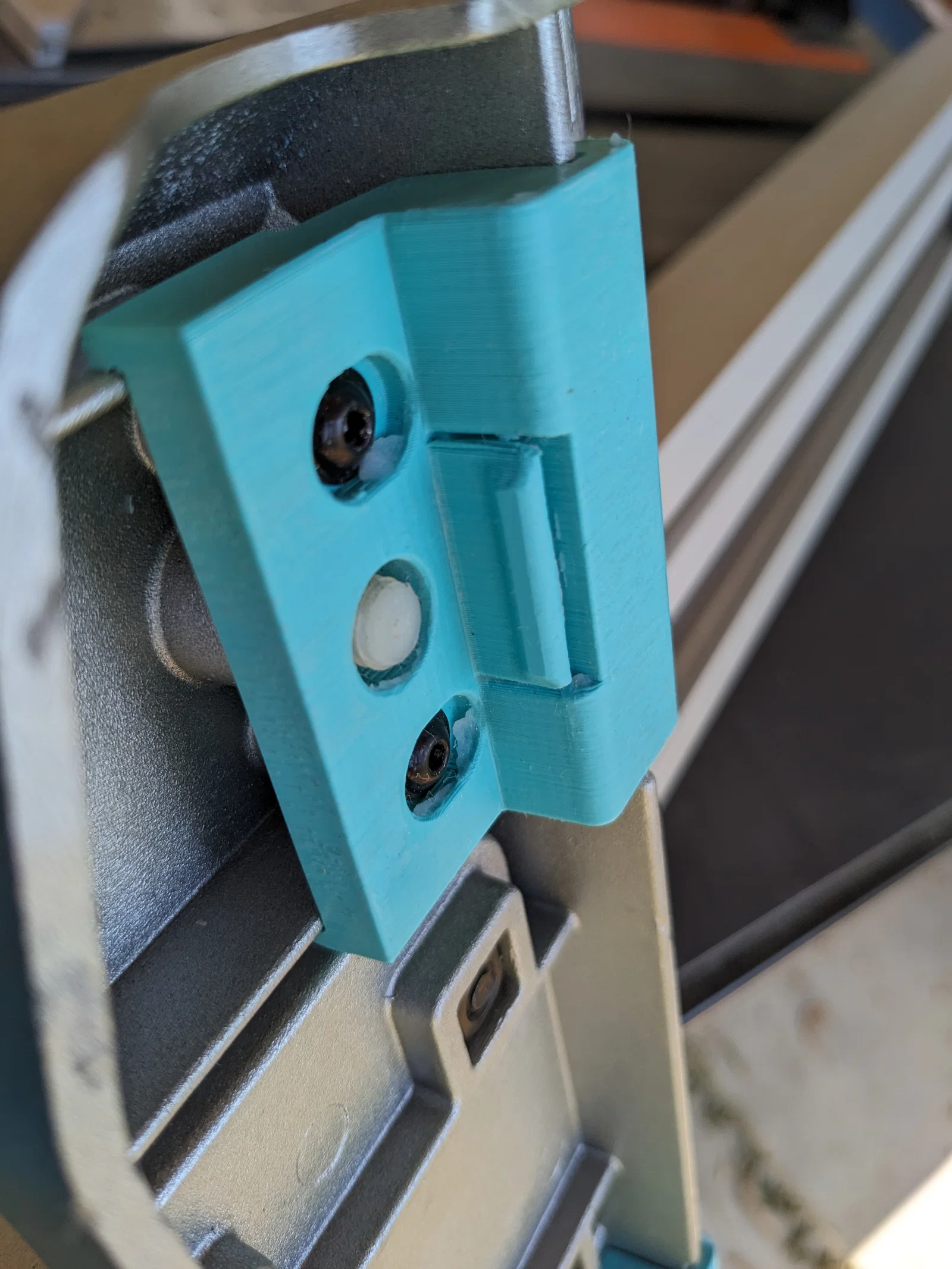

Đây là bộ fence guide thay thế, được thiết kế và test thực tế trên máy cưa bàn Ridgid R4520. Theo mình hiểu thì nó cũng sẽ vừa với Ridgid R4512.

Vì sao cái này tốt hơn? Mình làm cái tab to hết mức có thể. Các tab này tạo lực ép vào mặt trong của rãnh (channel) nơi fence guide trượt. Lực ép đó giúp mặt trước của guide tựa sát vào rãnh, từ đó hàng rào (fence) giữ thẳng hàng (alignment) tốt hơn. Tab càng lớn thì lực ép càng tăng, nên fence sẽ giữ chuẩn hơn.

Các chi tiết này được thiết kế với support dựng sẵn. Bạn không nên bật supports cho các model này, nhưng có thể cần xử lý “elephants feet”. Nếu bạn cần, mình có thể cung cấp bản model không có support hoặc file STEP.

Có một số gussets cần cắt bỏ cẩn thận bằng dao hobby hoặc kềm cắt sát (flush cutters). Gỡ vật liệu support trong các lỗ và hai đoạn ngắn ở hai bên của tab. Sau khi gỡ support, dùng giũa để làm sạch và đảm bảo mặt trước của guide phẳng.

Lúc đầu guide sẽ vào hơi khít. Cho nó chạy tới lui vài lần là sẽ “mòn” vừa. Bạn cũng có thể giũa hoặc chà nhám bớt cái tab một chút.

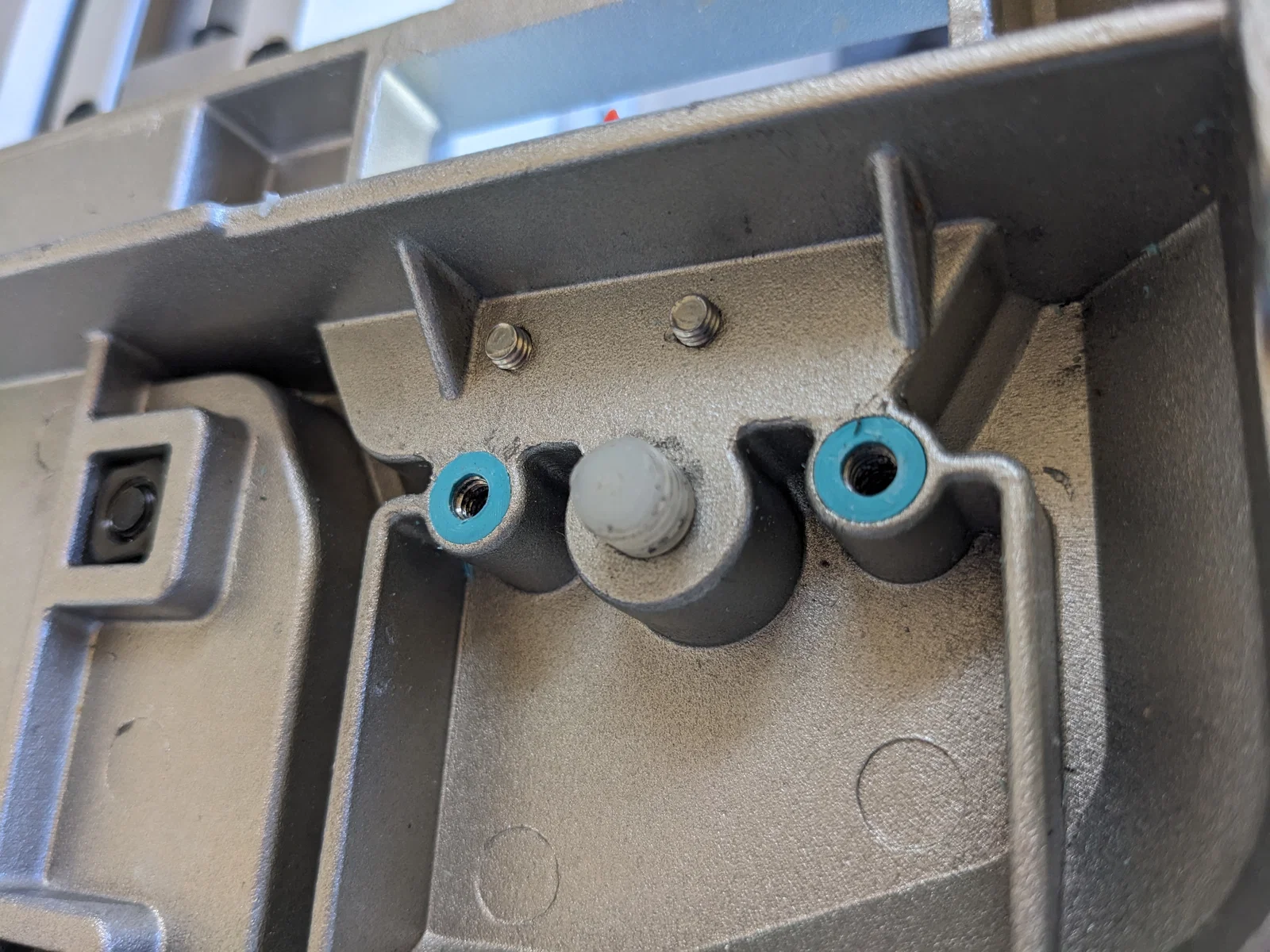

Có kèm washer để lấp khe ở vị trí vít bắt (mình thấy nhựa hay bị tách và nứt ở chỗ đó). In 4 cái washer và lắp vào trước khi gắn các guide phía trước.

Cái rear fence guide có thể không cần thiết. Mình khuyên bạn khoan/doa rộng nhẹ lỗ vít trước khi vặn, nếu không có khả năng nó sẽ nứt.

Mình in bằng ASA, nhưng PETG cũng ổn. Mình không khuyến nghị PLA vì sẽ bị biến dạng dưới nhiệt. Khuyến nghị layer height 0.2 đến 0.3mm.

Cứ thoải mái bán hay làm gì cũng được, miễn là bạn để link trỏ về lại model này.
