Frankford Arsenal X-10 Case Plunger

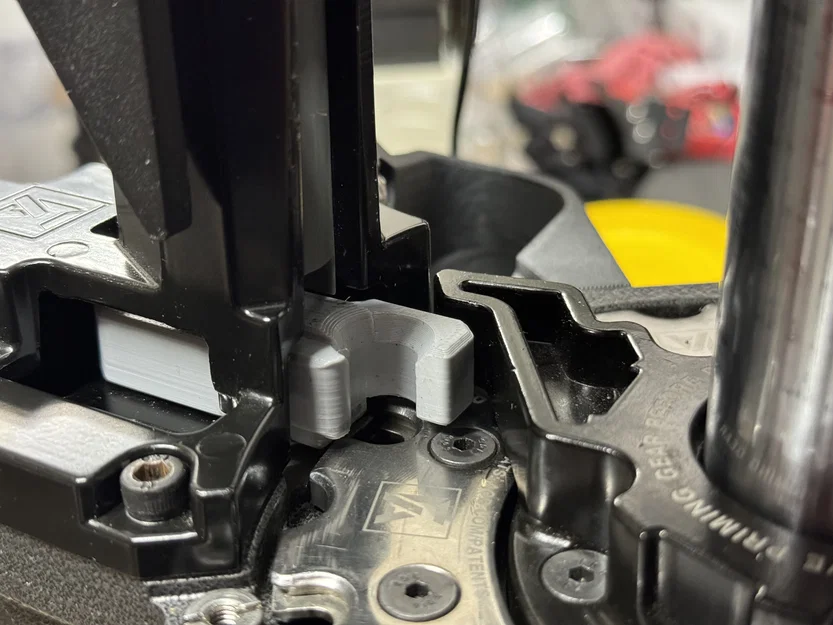

Thiết kế case plunger này sẽ cho phép plunger rút vào trong ống cấp vỏ (case column) khi có vỏ nằm trong plunger, mà không làm hư vỏ.

LƯU Ý: Hiện tại chỉ có cho 9mm. Tuy nhiên, mình dự định sẽ làm plunger cho các cỡ khác khi có người yêu cầu và khi mình có shell plate để test.

Trong lúc làm plunger này, mình cũng nhận ra nó giúp giảm tần suất vỏ bị kẹt do chưa ngồi hết (not fully seated) lên shell plate. Chạy plunger này sẽ loại bỏ nhu cầu dùng , nhưng nếu bạn muốn thì vẫn có thể dùng chung với guide.

Vì bề mặt kích thước quan trọng nằm ở phần trên và dưới, mình cung cấp model ở cả dạng một khối (one piece) và dạng tách 2 mảnh (two piece split). Nếu bạn chọn bản tách 2 mảnh thì nó được thiết kế để dùng 2 chốt định vị M3x6 (indexing pins) để canh thẳng chi tiết. Không bắt buộc phải có chốt, nhưng sẽ giúp canh dễ hơn. Nếu bạn không dùng chốt định vị, khuyến nghị dán super glue để dính 2 mảnh lại với nhau.

Print Settings

Đặt resolution 0.2, wall count 6, số lớp top và bottom là 6, và infill 25%.

Nếu in bản one piece, in với supports ở phía dưới. Nếu in bản split, in từng mảnh với mặt split nằm trên build plate. Tham khảo file .3mf để xem hướng in.

Post-Printing

Nếu in bản one piece, cần tháo supports. Nếu in bản split, hoặc là gắn chốt M3x6 hoặc dán keo để ghép 2 mảnh lại. Có thể cần chà nhám để xử lý phần elephant's foot ở chỗ 2 mảnh ráp vào nhau.

Khi lắp lên press, bạn sẽ cần chỉnh plunger sao cho vỏ rơi vào plunger một cách ổn định.

Trong quá trình chạy, plunger sẽ bị đẩy lệch khỏi shell plate khi vỏ tiến tới station 2. Đừng lo, chuyển động này được thiết kế sẵn trong plunger và giúp hỗ trợ đưa vỏ ngồi đúng vào shell plate.
