Vỏ (case) T-Beam Supreme cho Meshtastic

**Bạn có thể mua sẵn (đã in) case này và nhiều mẫu khác:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken
(https://www.3dchicken.co.uk)


Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hay thu lợi بأي hình thức từ các thiết kế của tôi nếu chưa có sự cho phép rõ ràng.

Ai quan tâm đến việc xin cấp phép thiết kế này để bán không vì mục đích thương mại (tức bán riêng lẻ/quy mô cá nhân) có thể nhắn cho tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/). Tôi cũng khuyến khích ai thấy thiết kế của tôi bị rao bán thì liên hệ báo giúp tôi.

Nói vậy đủ rồi, giờ vô phần model…


Cập nhật 31-December-2023:

• Thêm model button-tighter-fit phòng khi nút gốc hơi nhỏ so với lỗ
• Tải lên một miếng shim cửa sổ dày 0.5mm để dùng với mica (acrylic) dày 1mm, trong trường hợp không tìm được mica dày 1.5mm

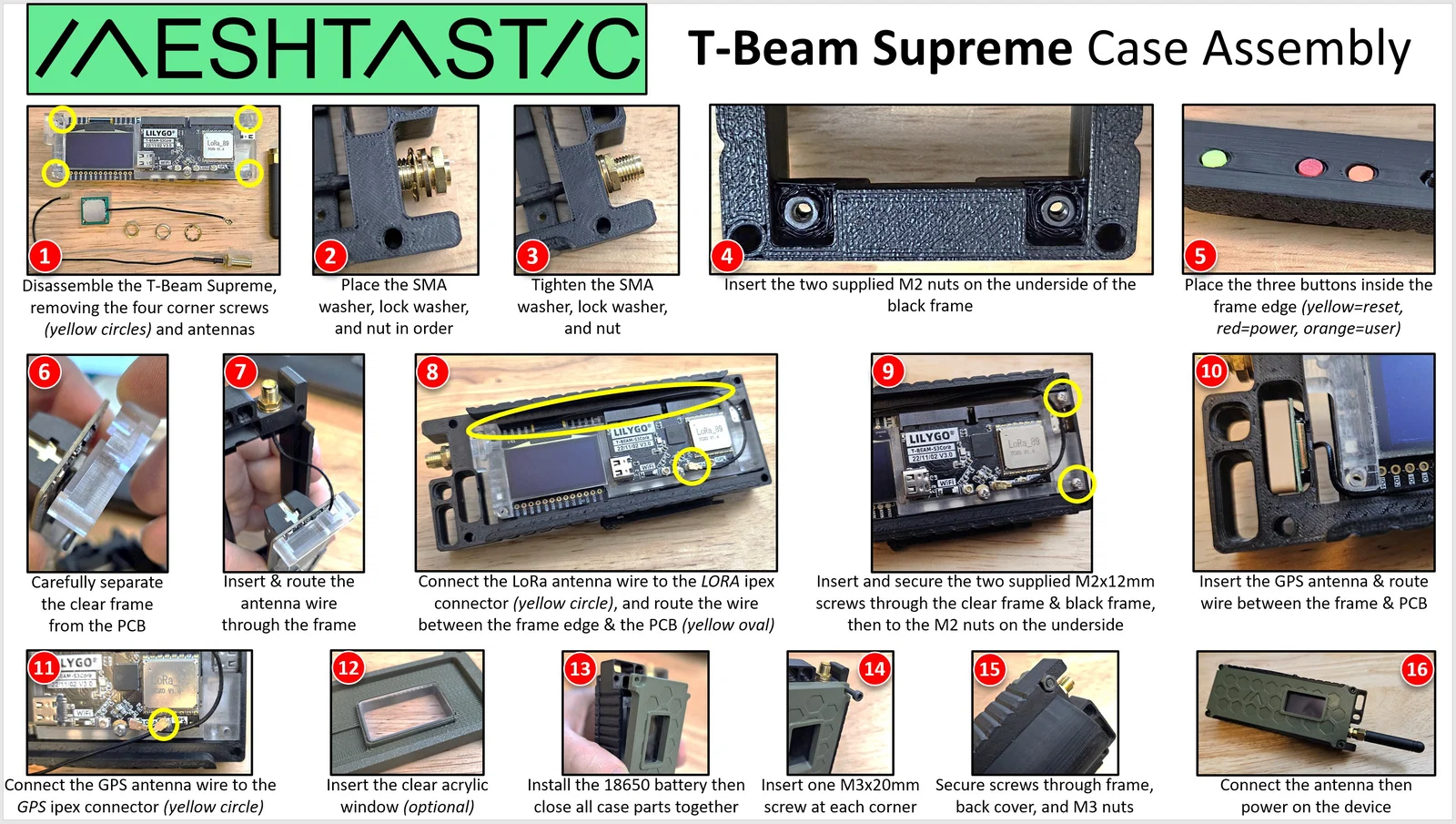

• Thêm hướng dẫn lắp ráp trong phần hình ảnh

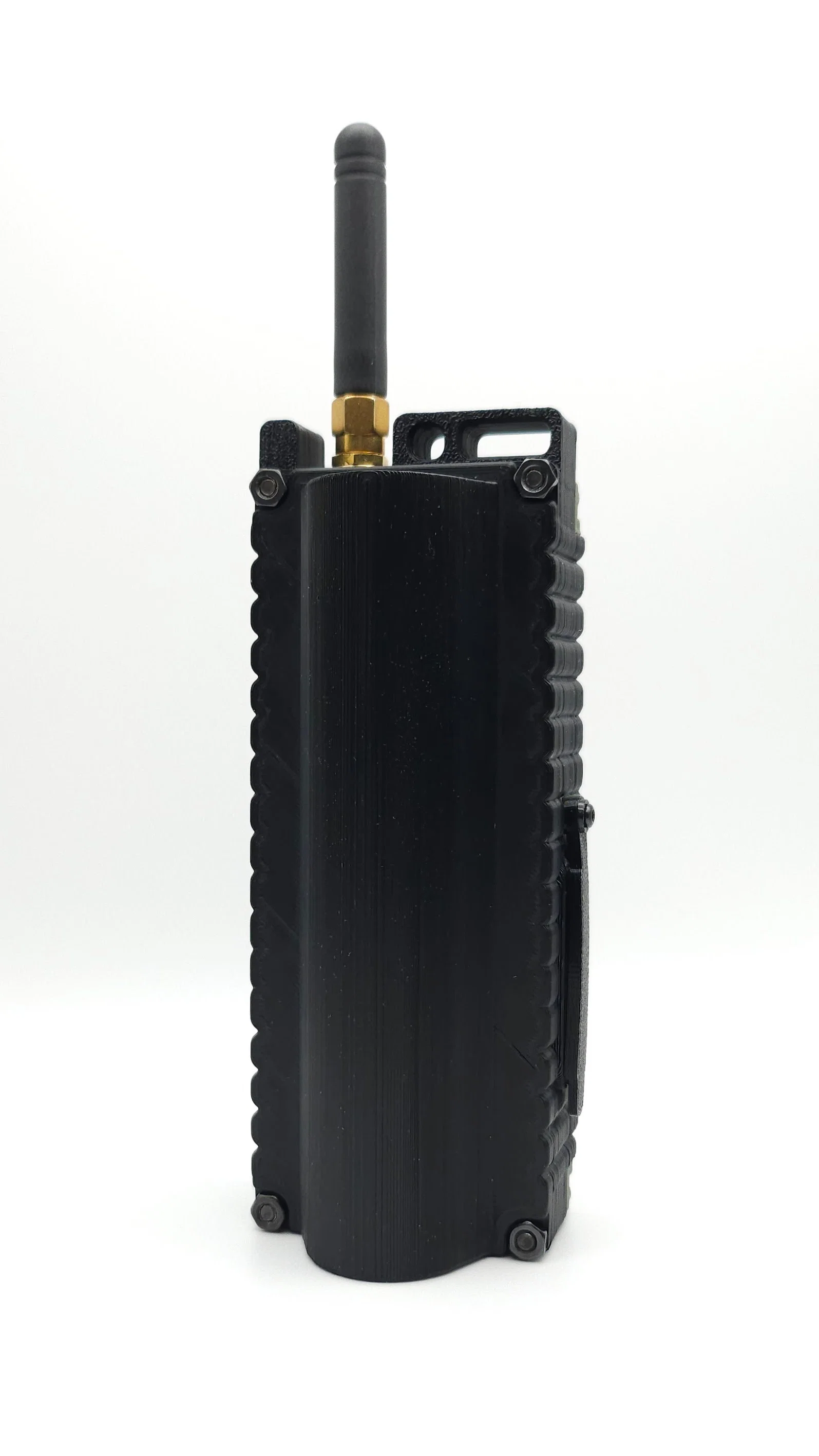

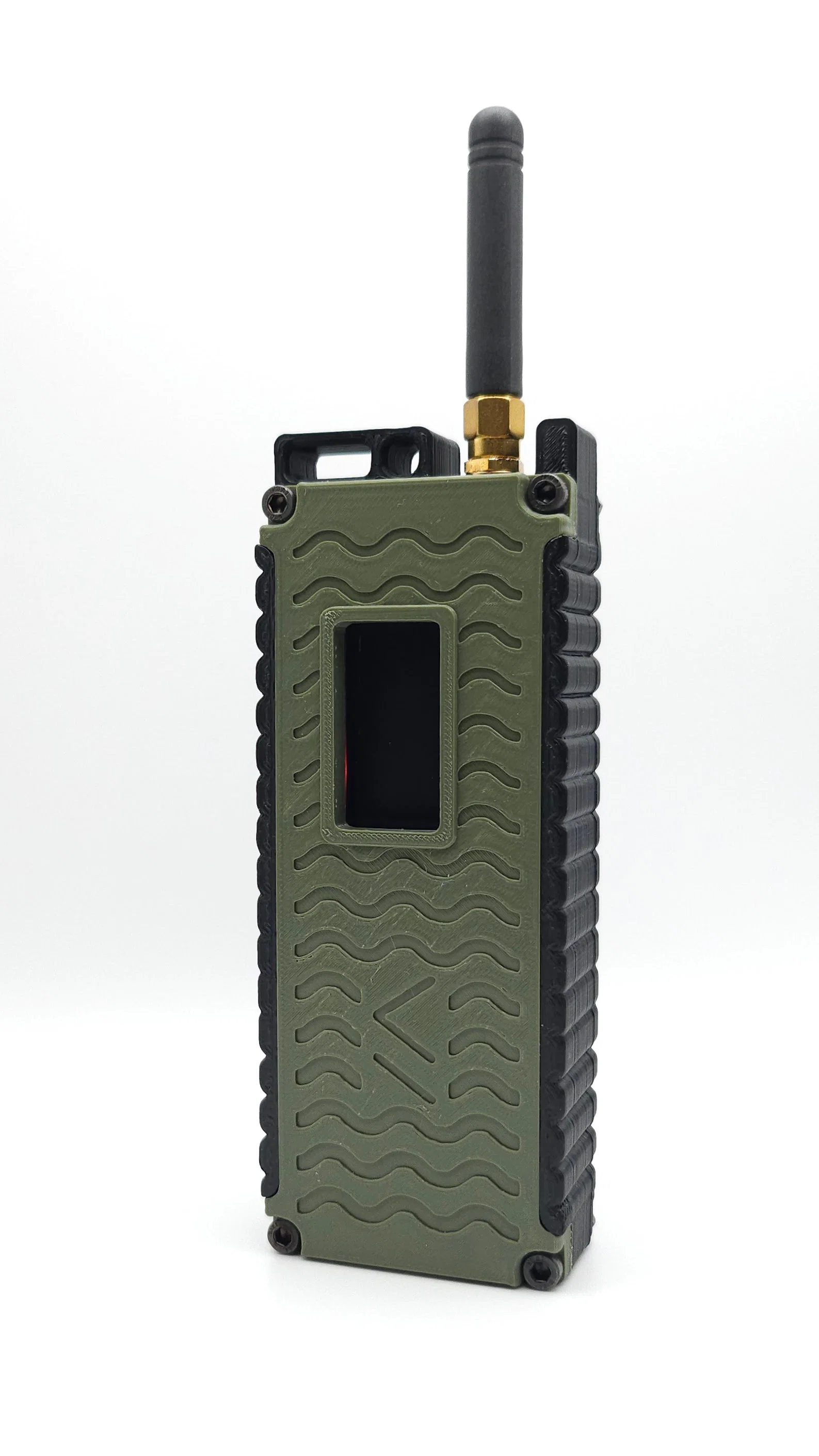

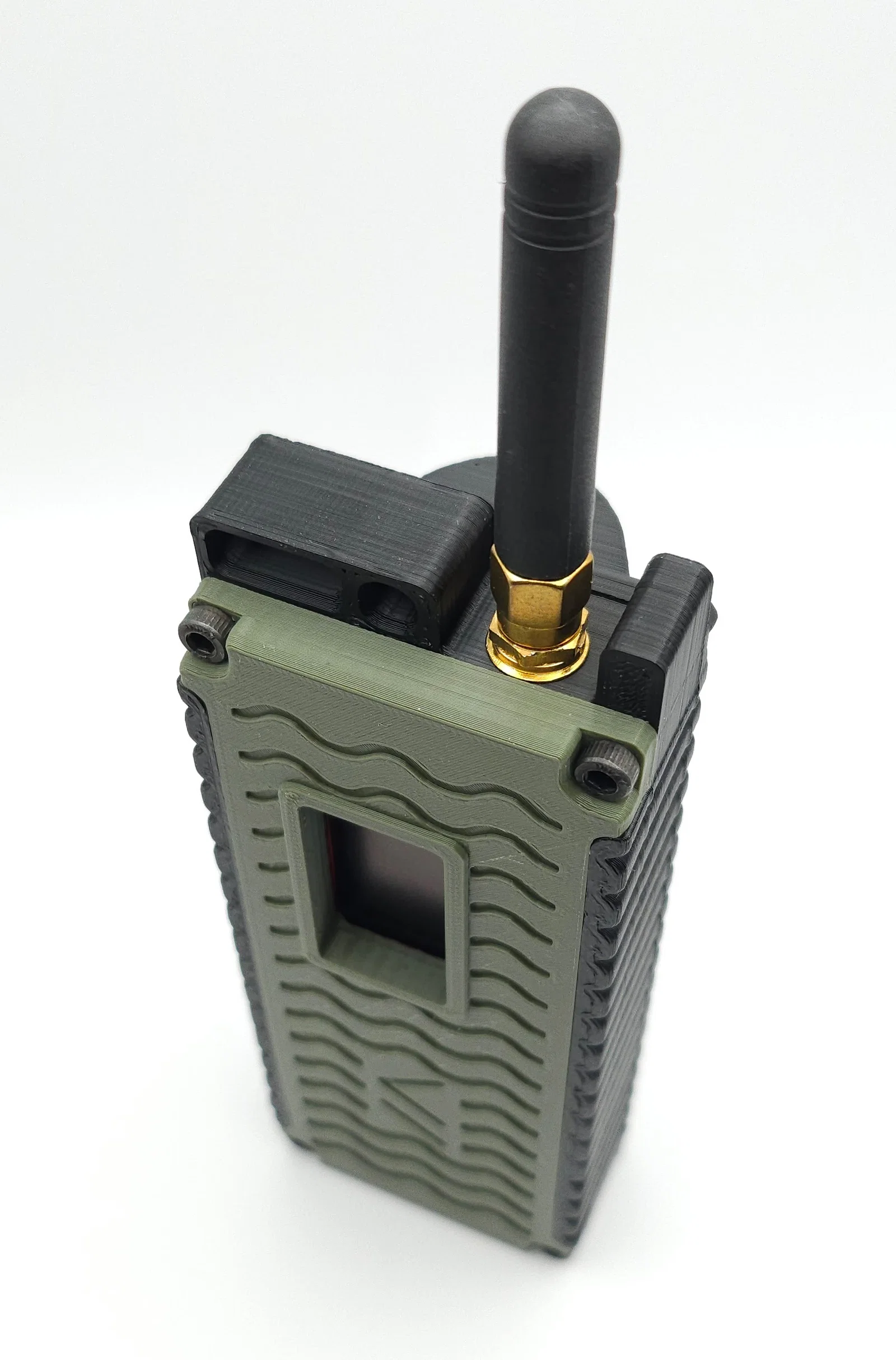

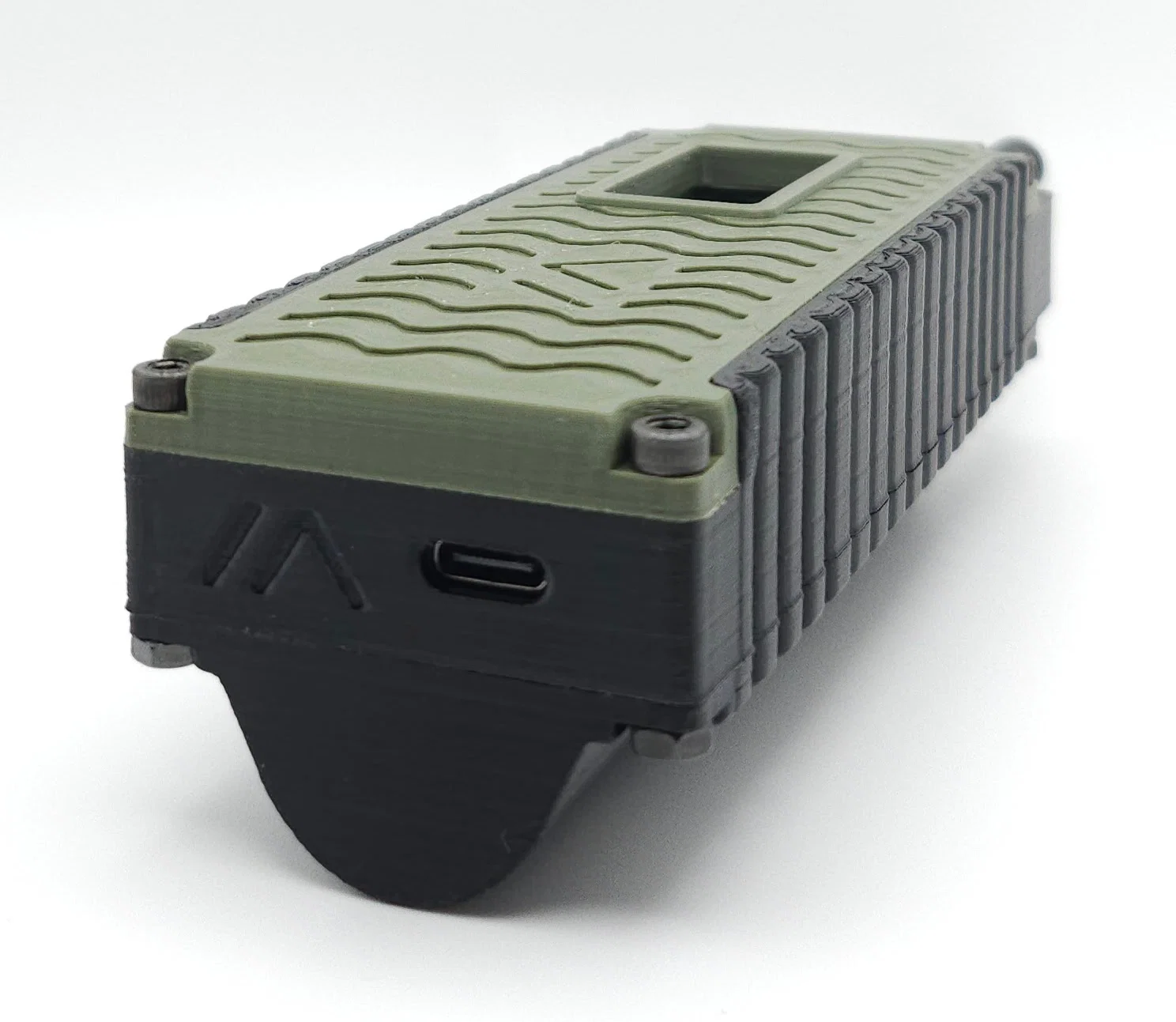

Đây là một bộ case cho board T-Beam Supreme, được thiết kế hướng tới dự án Meshtastic (https://meshtastic.org).

Để hoàn thiện một bộ case cần 5 model, kèm ốc lục giác đầu trụ (socket head cap screws) và dây pigtail anten SMA (đi kèm với T-Beam Supreme); xem danh sách linh kiện bên dưới.

Phần cứng bắt buộc:

1. Bốn (4) vít M3x20mm socket head cap
2. Bốn (4) tán M3
3. Hai (2) vít M2x12mm
4. Hai (2) tán M2
5. Pin: cell 18650

Phần cứng tùy chọn:

1. Một (1) vít M2x10mm (nếu dùng nắp nút bằng TPU)
2. Một (1) tán M2 (nếu dùng nắp nút bằng TPU)
3. Tấm cửa sổ mica (acrylic) cắt laser (xem ghi chú bên dưới)

Tối thiểu các file model cần có:

1. T-Beam_Supreme_back-18650
   +OR+ T-Beam_Supreme_back-18650-flat (có cạnh phẳng để đứng vững)
   +OR+ T-Beam_Supreme_back-21700-flat (cần tháo hàn khay pin 18650)
   +OR+ T-Beam_Supreme_back-21700-flat (có cạnh phẳng để đứng vững)
2. T-Beam_Supreme_front-
   +OR+ T-Beam_Supreme_front-noinsert- (nếu không dùng cửa sổ mica cắt laser)

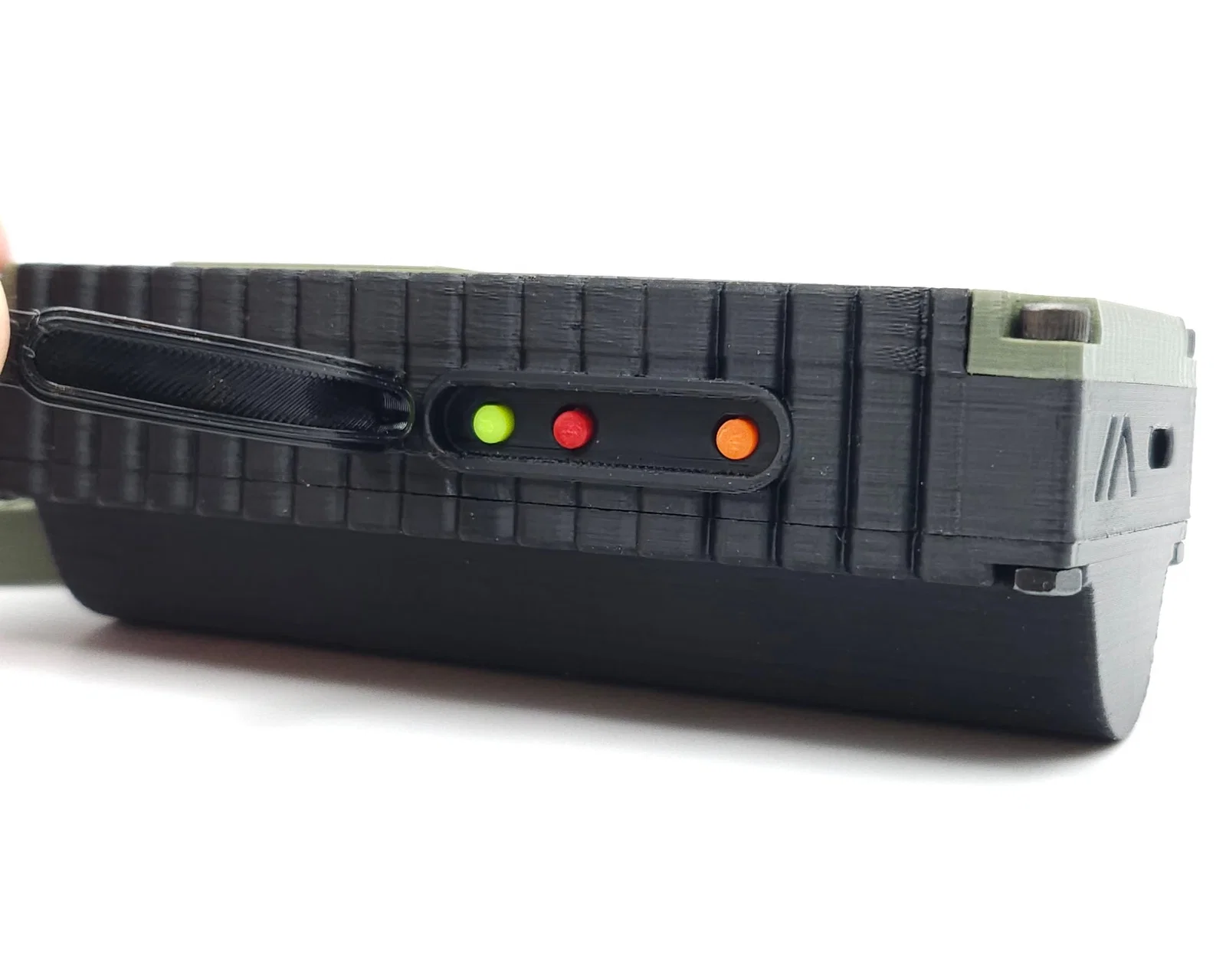

3. T-Beam_Supreme_frame-button-cover (nếu dùng nắp nút bằng TPU)
   +OR+ T-Beam_Supreme_frame-no-button-cover (nếu không dùng nắp nút bằng TPU)
4. T-Beam_Supreme_button

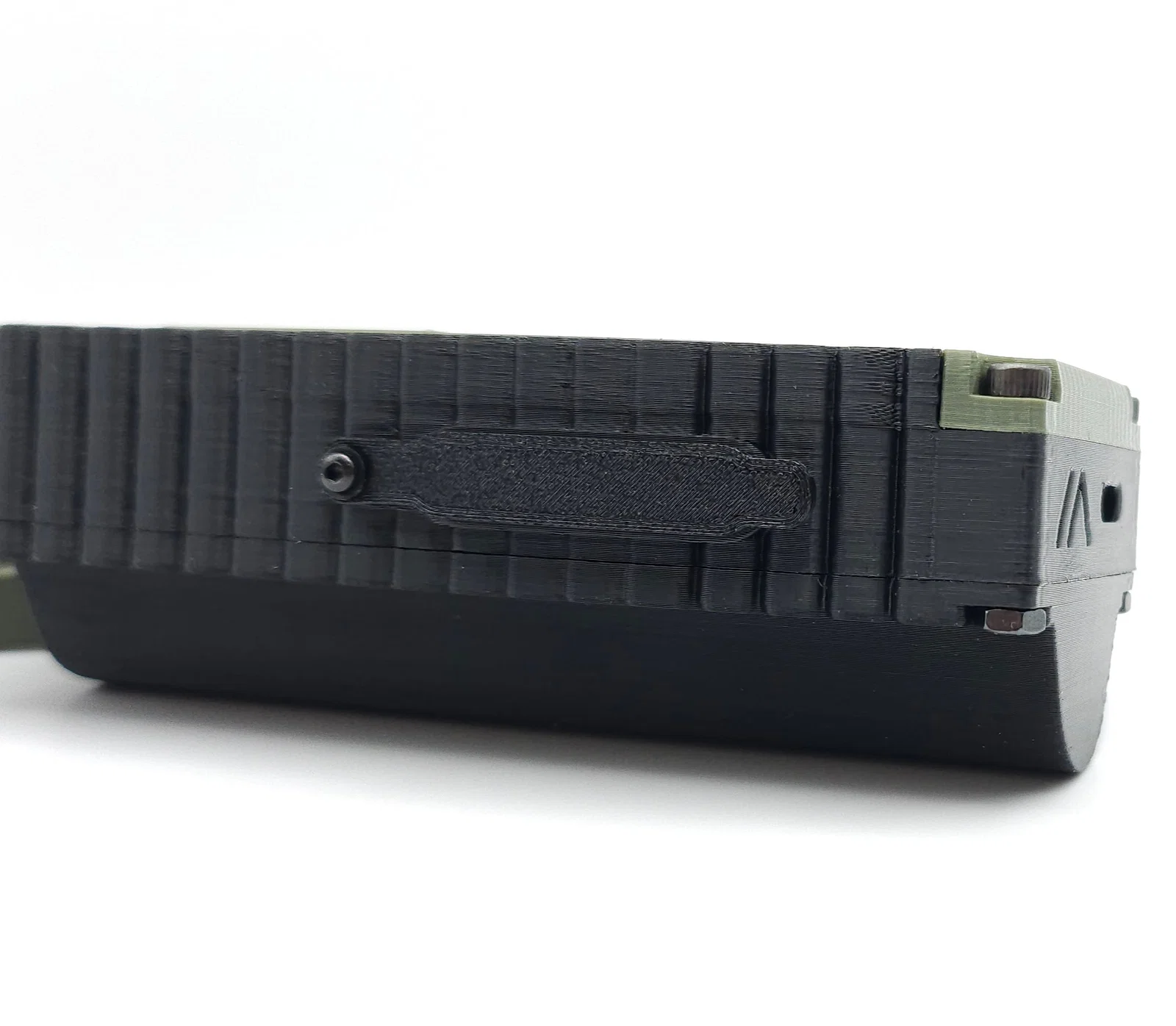

5. T-Beam_Supreme_button-dust-cover (tùy chọn, in bằng TPU)

Tôi cũng có kèm file SVG cho một tấm cửa sổ mica (acrylic) cắt laser tùy chọn dùng mica dày 1mm hoặc 1.5mm. Nếu bạn muốn có mà không có máy cắt laser, tôi có bán trên cửa hàng Etsy của mình.
