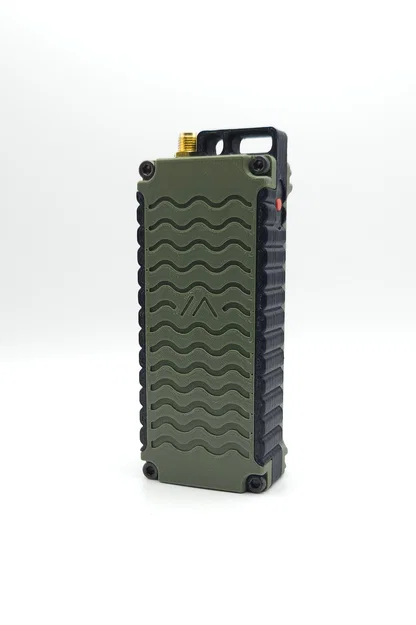

Case Heltec Wireless Stick Lite v3 (WSLv3) cho Meshtastic

**Bạn có thể mua sẵn (đã in) mẫu case này và các mẫu khác tại:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hay kiếm lợi theo bất kỳ hình thức nào từ thiết kế của tôi khi chưa có sự cho phép rõ ràng.

Ai quan tâm đến việc xin cấp phép thiết kế này để bán theo dạng không thương mại (tức bán riêng lẻ/quy mô cá nhân) có thể nhắn tin cho tôi tại đây để trao đổi. Vui lòng tôn trọng các hạn chế của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/) và tôi khuyến khích bất kỳ ai thấy thiết kế của tôi bị rao bán hãy liên hệ báo cho tôi.

Nói vậy rồi, giờ mình vào phần model…


Cập nhật 13 Apr 2024:

• Đã cập nhật gần như tất cả model:
  • Frame và nắp lưng giờ hỗ trợ pin kích thước 103665 (tương tự pack lipo MakerFocus 3000mAh)
  • Nhiều tùy chọn độ dày cho nắp lưng

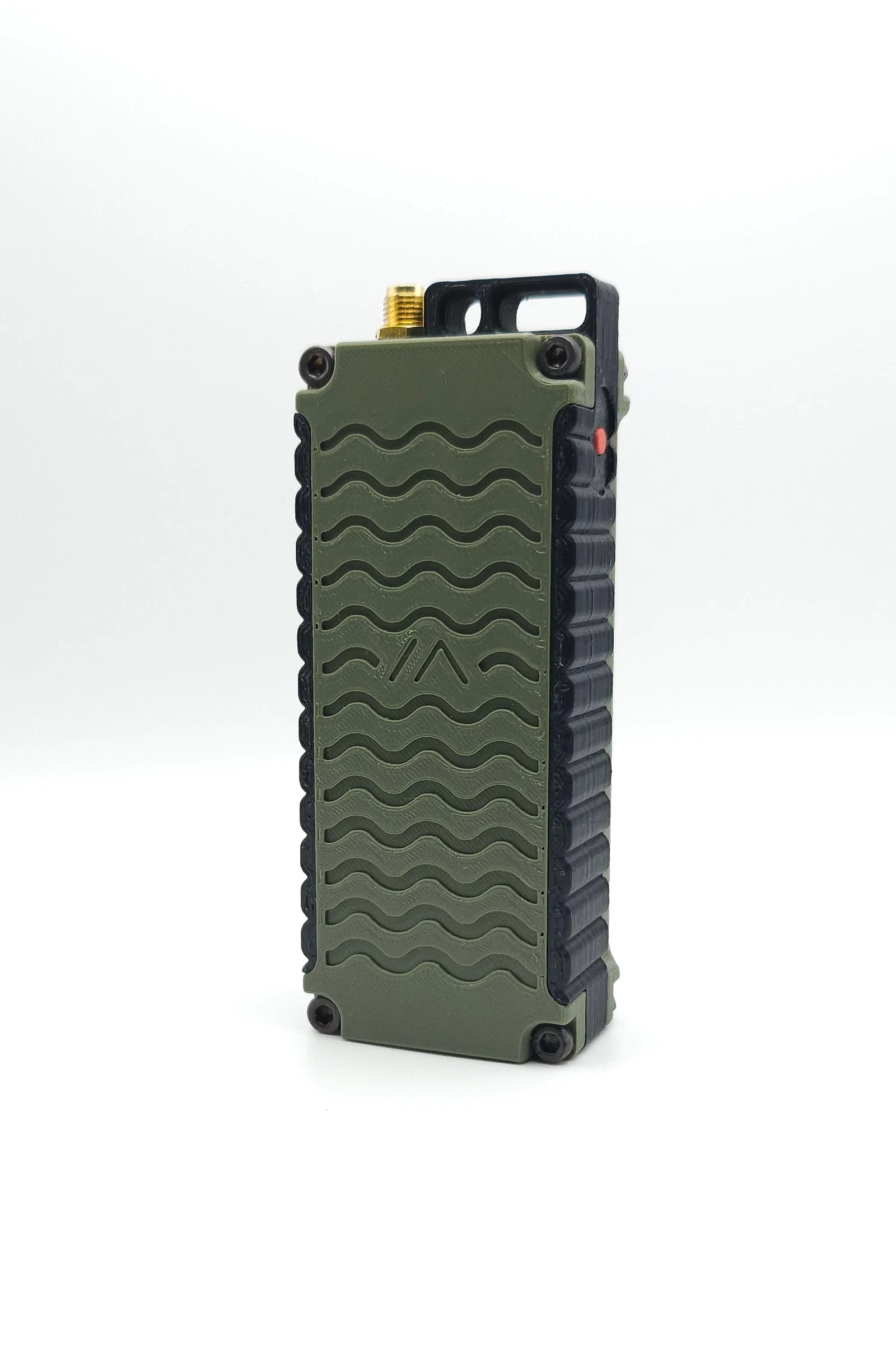

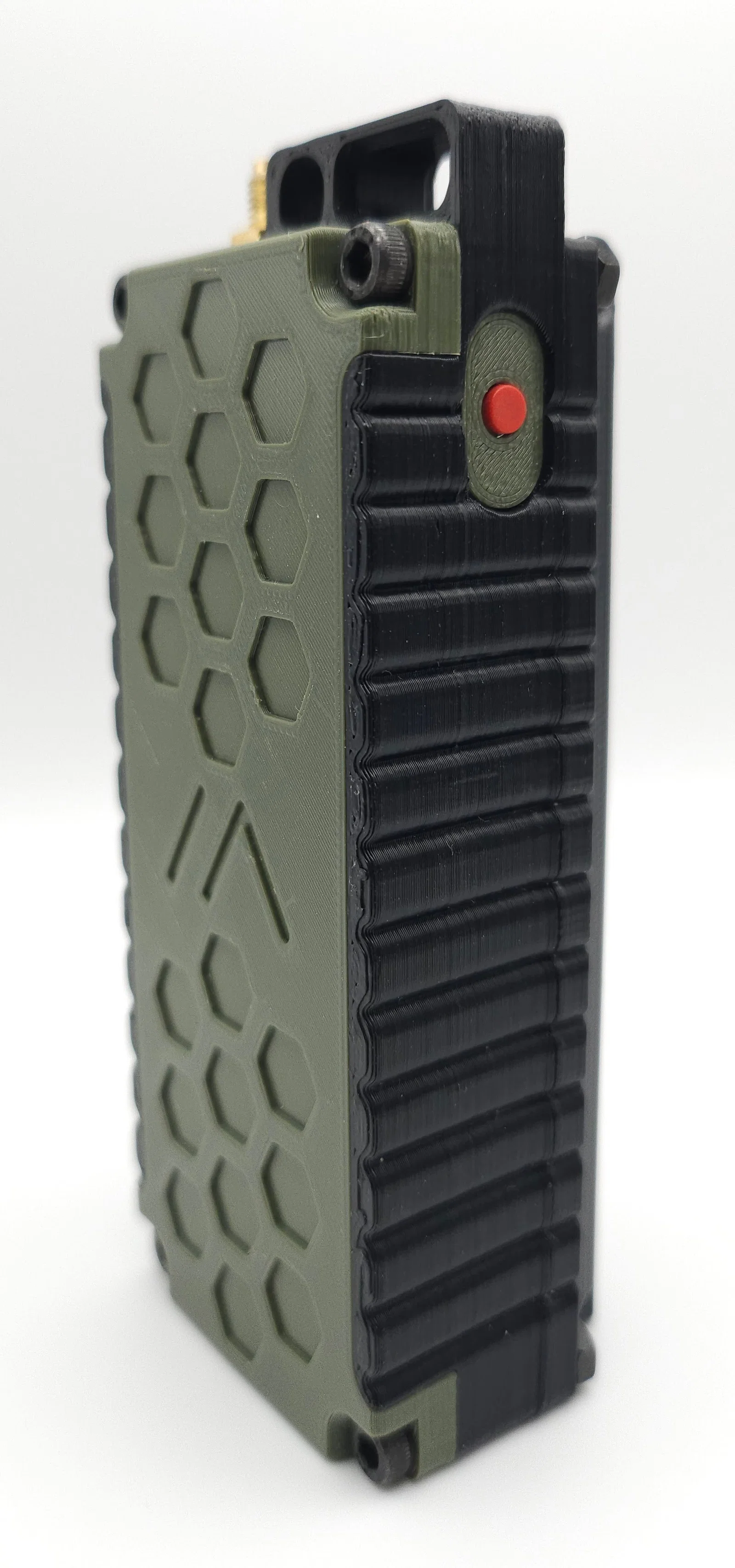

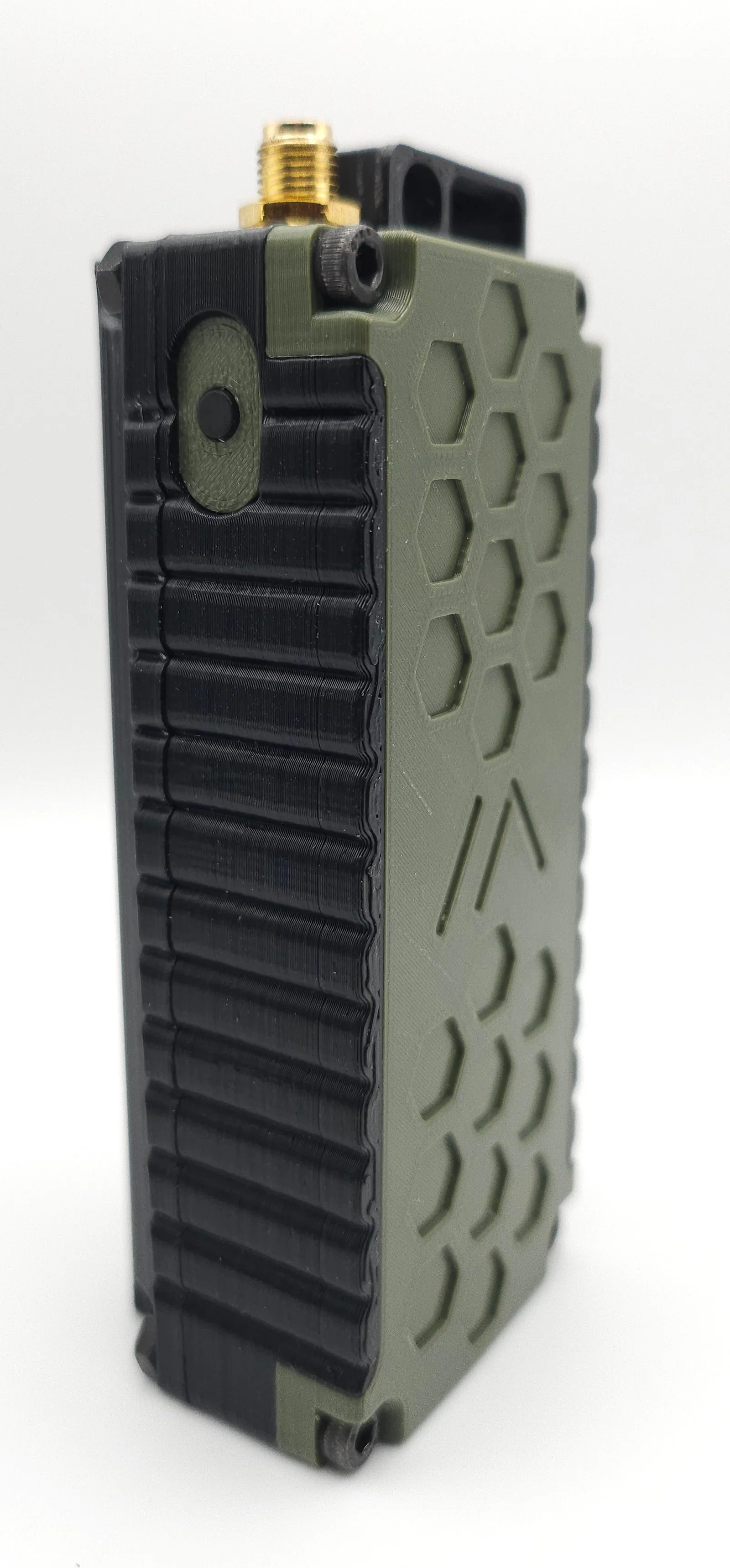

Đây là một bộ case cho board Heltec Wireless Stick Lite v3 (WSLv3), được thiết kế để dùng với dự án Meshtastic (https://meshtastic.org).

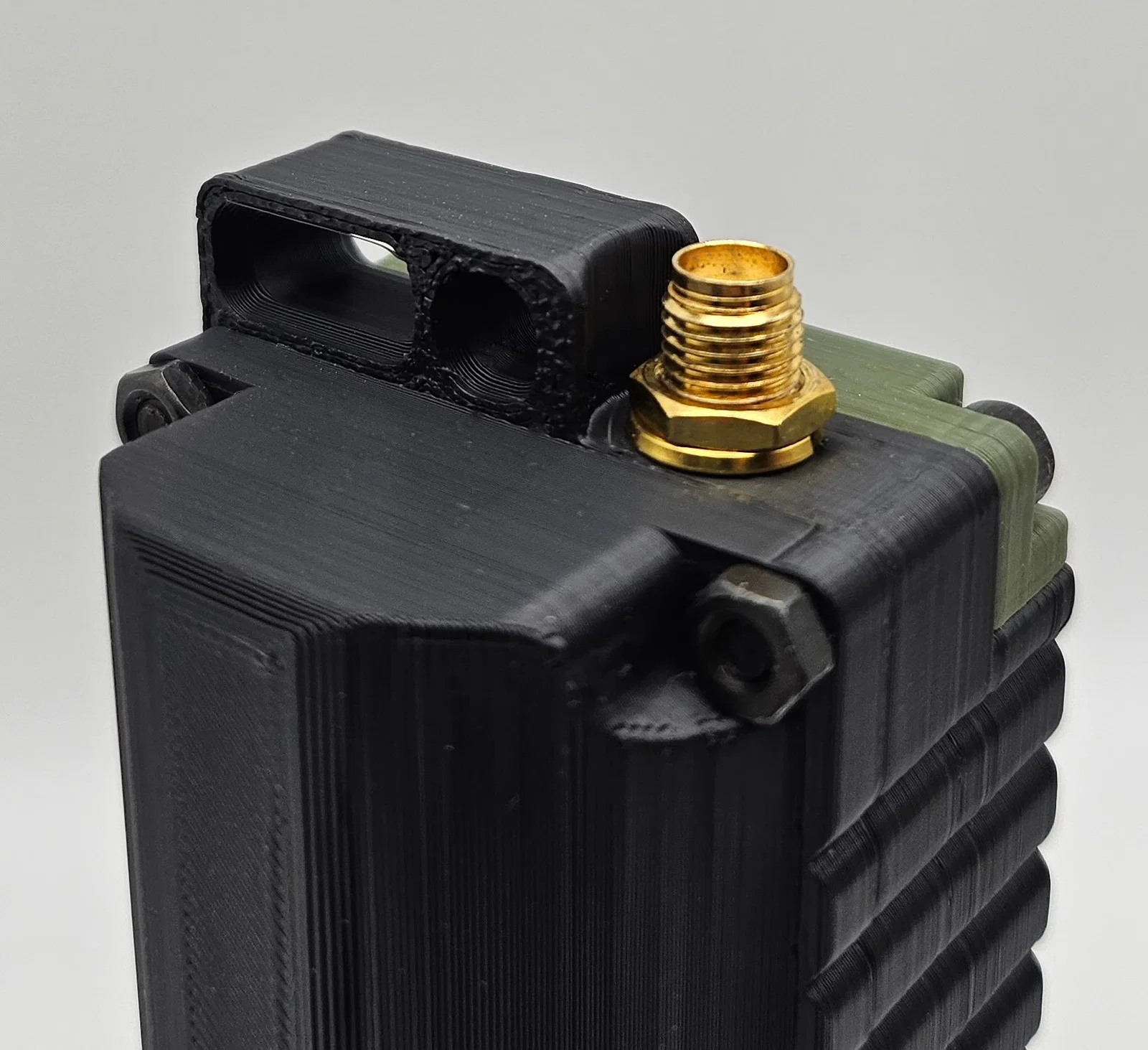

Để lắp hoàn chỉnh case cần 5 model, kèm theo ốc socket head cap, và cáp SMA antenna pigtail; xem danh sách linh kiện bên dưới.

Phần cứng bắt buộc:

1. Bốn (4) ốc M3x20mm socket head cap
2. Bốn (4) đai ốc M3
3. Pin: cell 18650 (khuyến nghị mạnh dùng loại protected để an toàn!) hoặc pin lithium polymer dạng phẳng. Ngăn pin lithium ion dạng phẳng có kích thước tối đa: 70mm x 28mm x 16mm (Dài x Rộng x Cao).

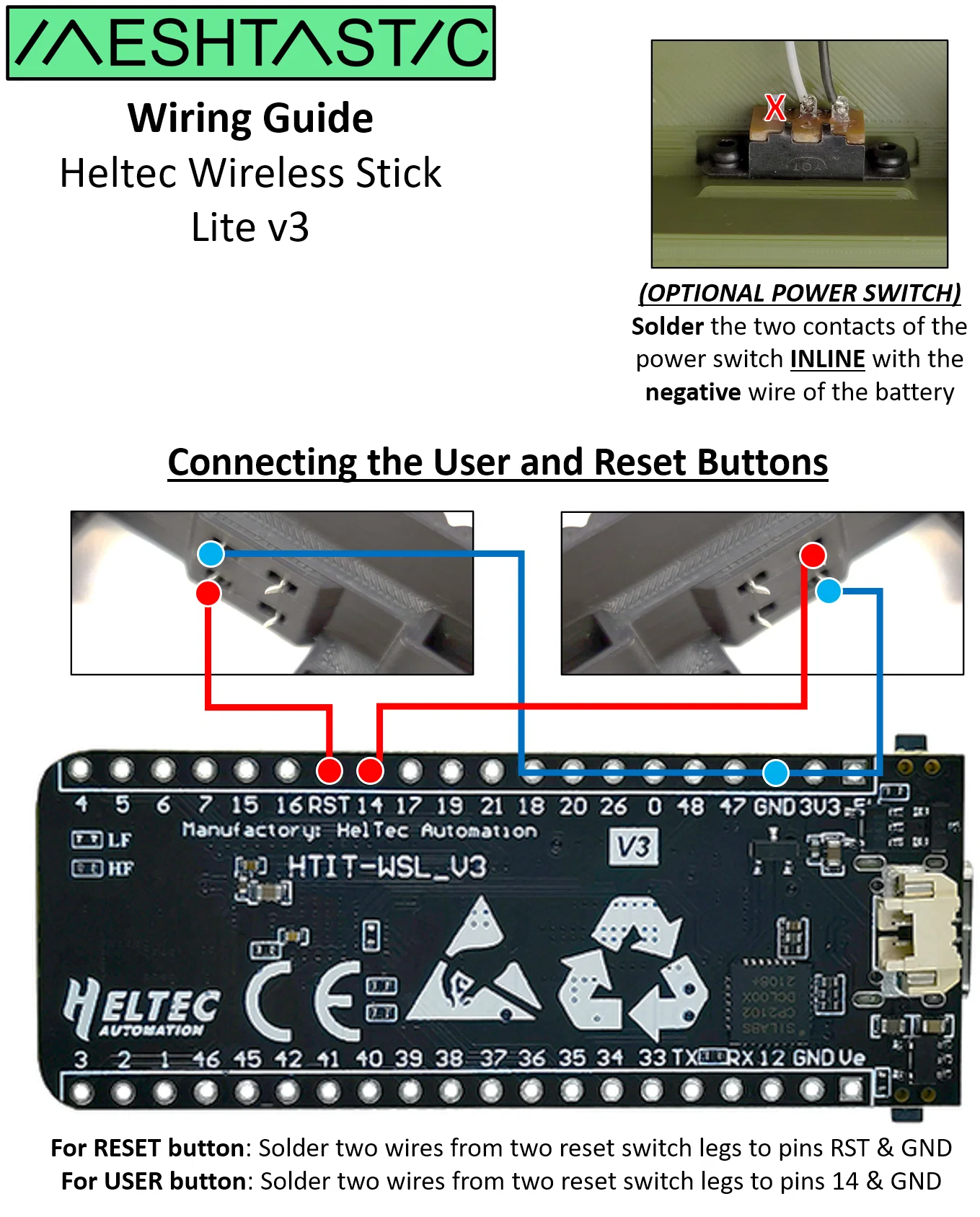

4. Hai (2) nút nhấn micro momentary (cho user button và reset button): https://amazon.com/gp/product/B07C7211PJ

Phần cứng tuỳ chọn:

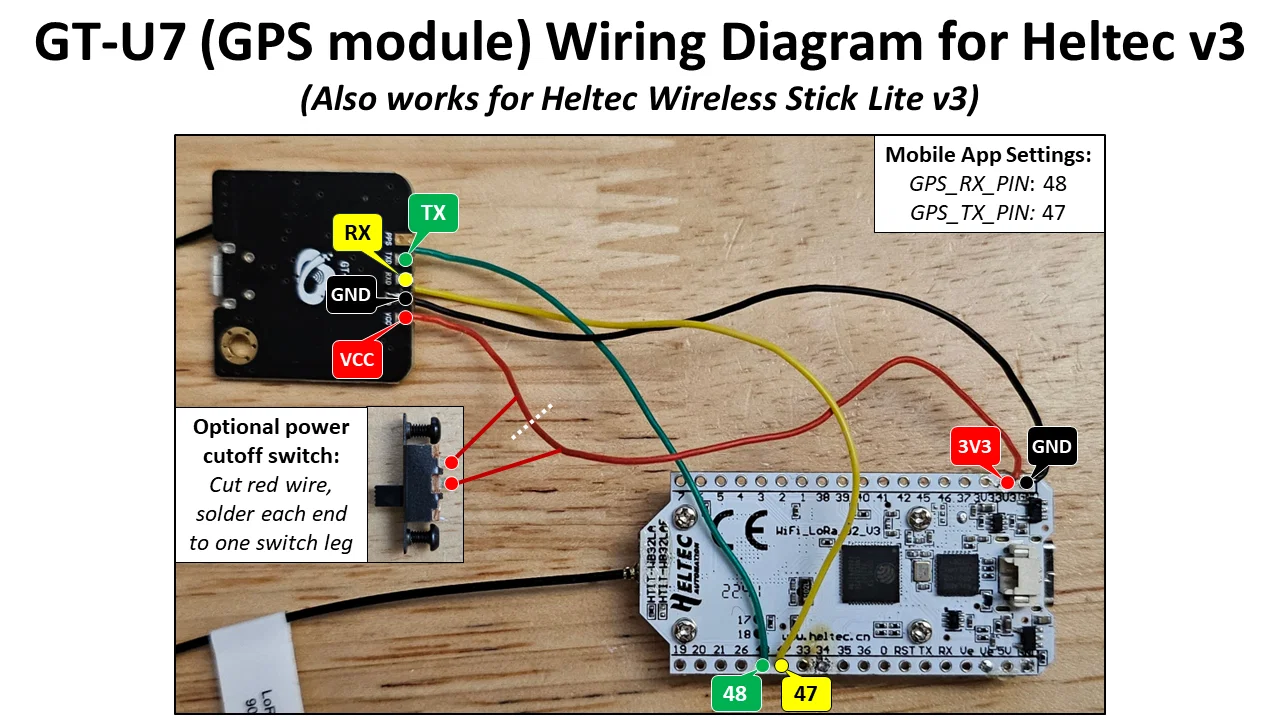

1. Module GPS GoouuuTech GT-U7 (chip ublox NEO-6M) hoặc module GPS kích thước tương tự: https://www.amazon.com/Navigation-Positioning-Sensitivity-Consumption-High-Precision/dp/B08MZ2CBP7 (cũng có trên Ali Express)
2. Công tắc gạt (slide switch) gắn panel loại 3-pin, 2 nấc on/off cho GPS và/hoặc nguồn: https://www.amazon.com/gp/product/B06XFXWLJP

Các file model tối thiểu cần có:

1. Heltec-WSLv3_front-
2. Heltec-WSLv3_back
   +OR+ Heltec-WSLv3_back-18650
3. Heltec-WSLv3_frame-noSwitch/GPSswitch/powerSwitch/powerSwitch-GPSswitch
4. Heltec-WSLv3_button-plate (cần 2 cái; 1 cái cho user button & 1 cái cho reset button)
