Vỏ Heltec v3 cho Meshtastic

**Bạn có thể mua vỏ case này và nhiều mẫu khác đã được in sẵn:**

Khách hàng ở Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng ở UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Những mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hay dùng thiết kế của tôi để trục lợi dưới bất kỳ hình thức nào nếu chưa có sự cho phép rõ ràng từ tôi.

Ai quan tâm tới việc xin cấp phép thiết kế này để bán theo dạng phi thương mại (tức bán riêng lẻ/nhỏ lẻ) có thể nhắn cho tôi tại đây để trao đổi. Vui lòng tôn trọng các ràng buộc của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/) và tôi khuyến khích ai thấy thiết kế của tôi bị rao bán thì hãy liên hệ báo cho tôi.

Nói vậy đủ rồi, giờ vô phần model…


Cập nhật 13 Apr 2024:

• Đã cập nhật gần như tất cả model:
  • Khung (frame) và nắp lưng (back cover) giờ hỗ trợ pin kích thước 103665 (tương tự pack lipo MakerFocus 3000mAh)
  • Có nhiều tùy chọn độ dày cho nắp lưng

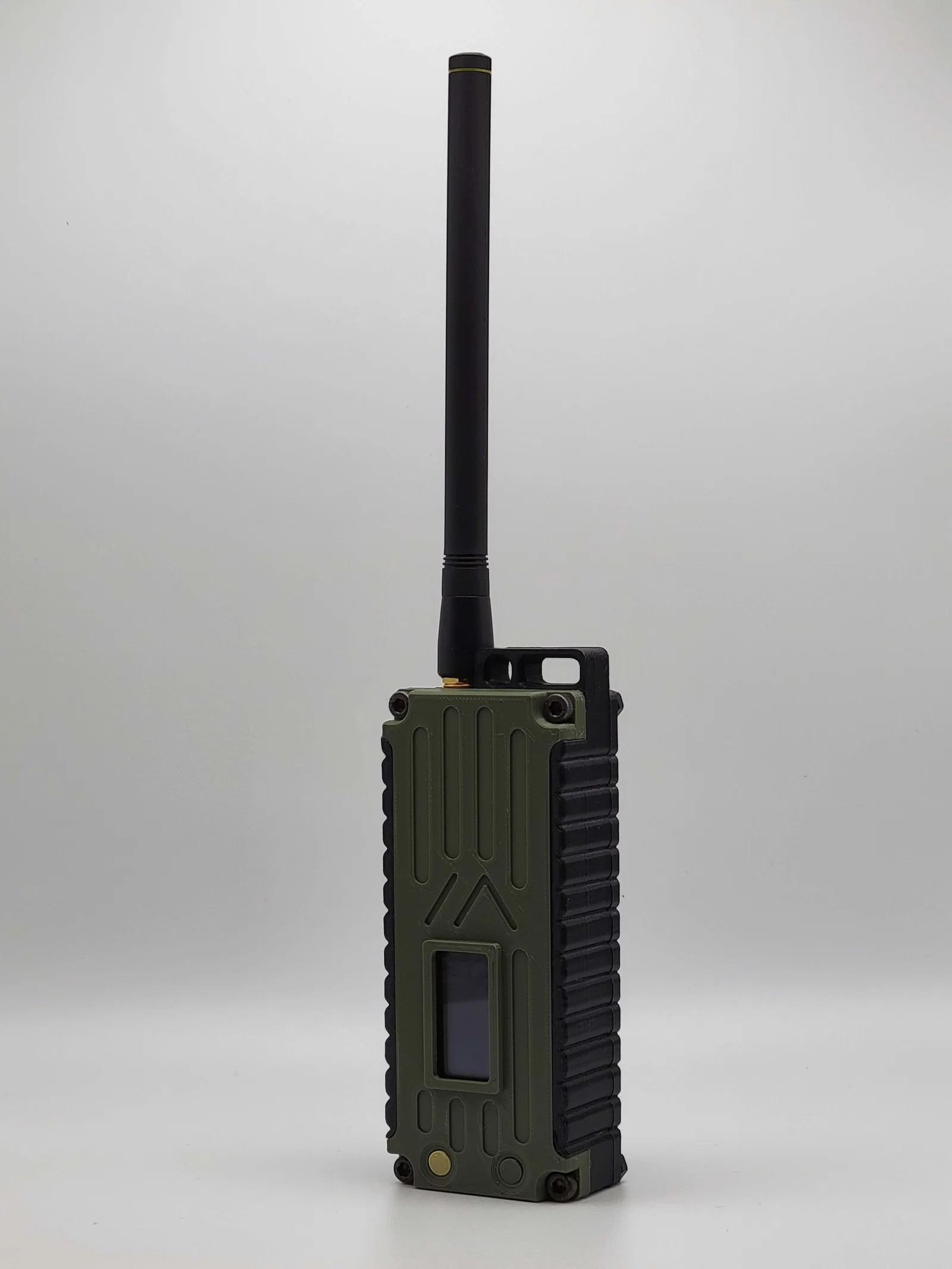

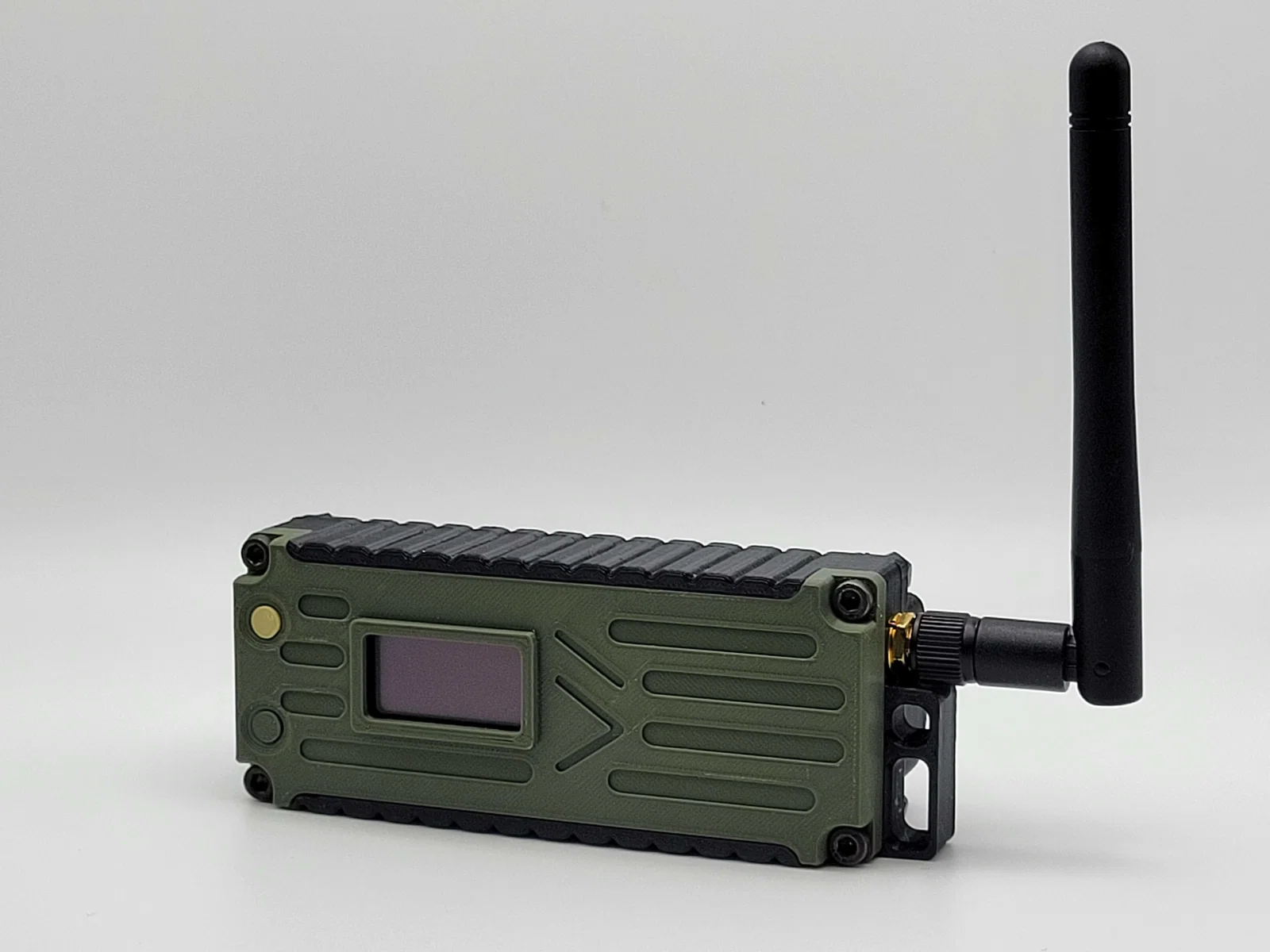

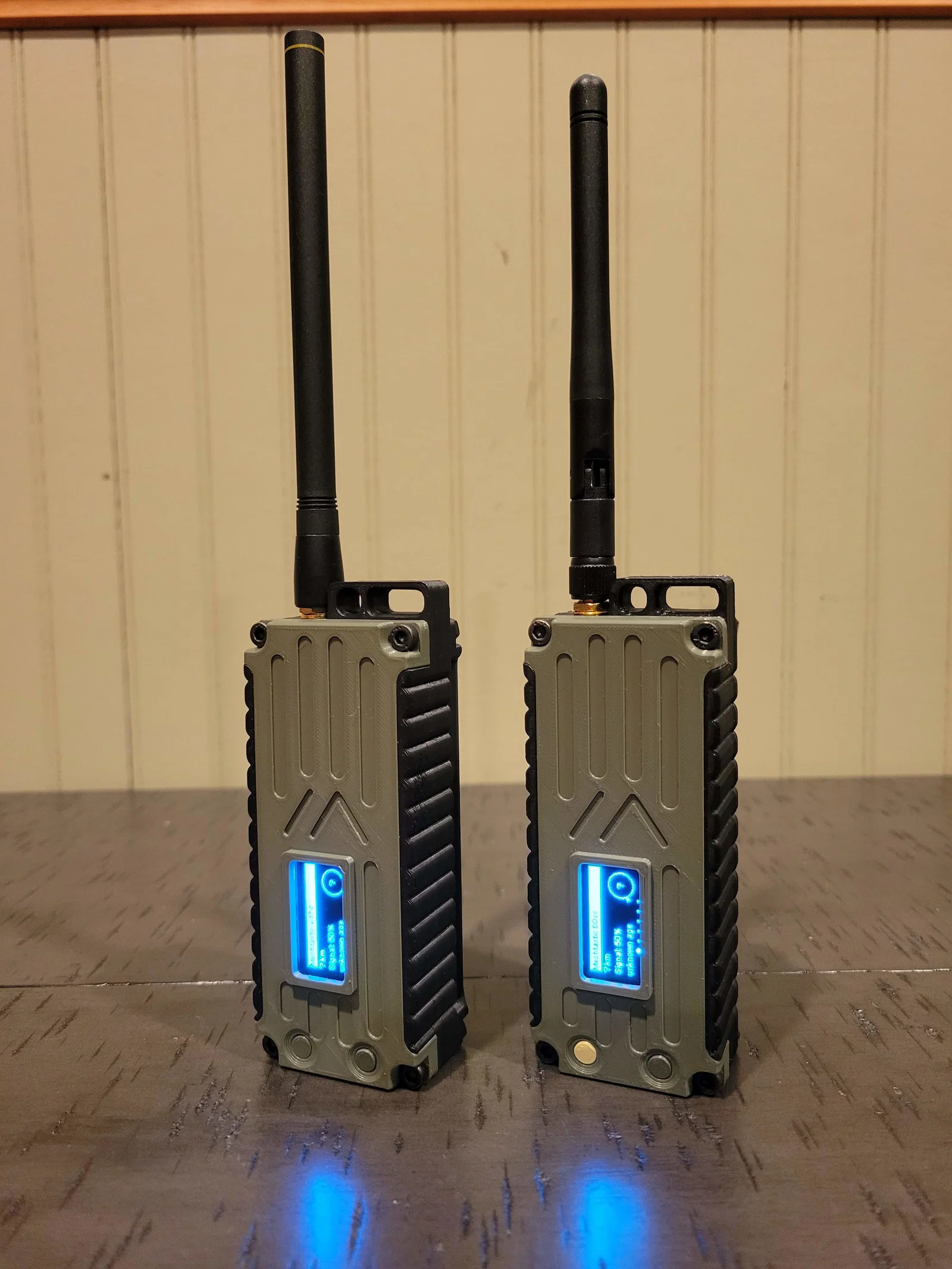

Đây là một bộ vỏ case cho board Heltec v3, thiết kế hướng tới dự án Meshtastic (https://meshtastic.org).

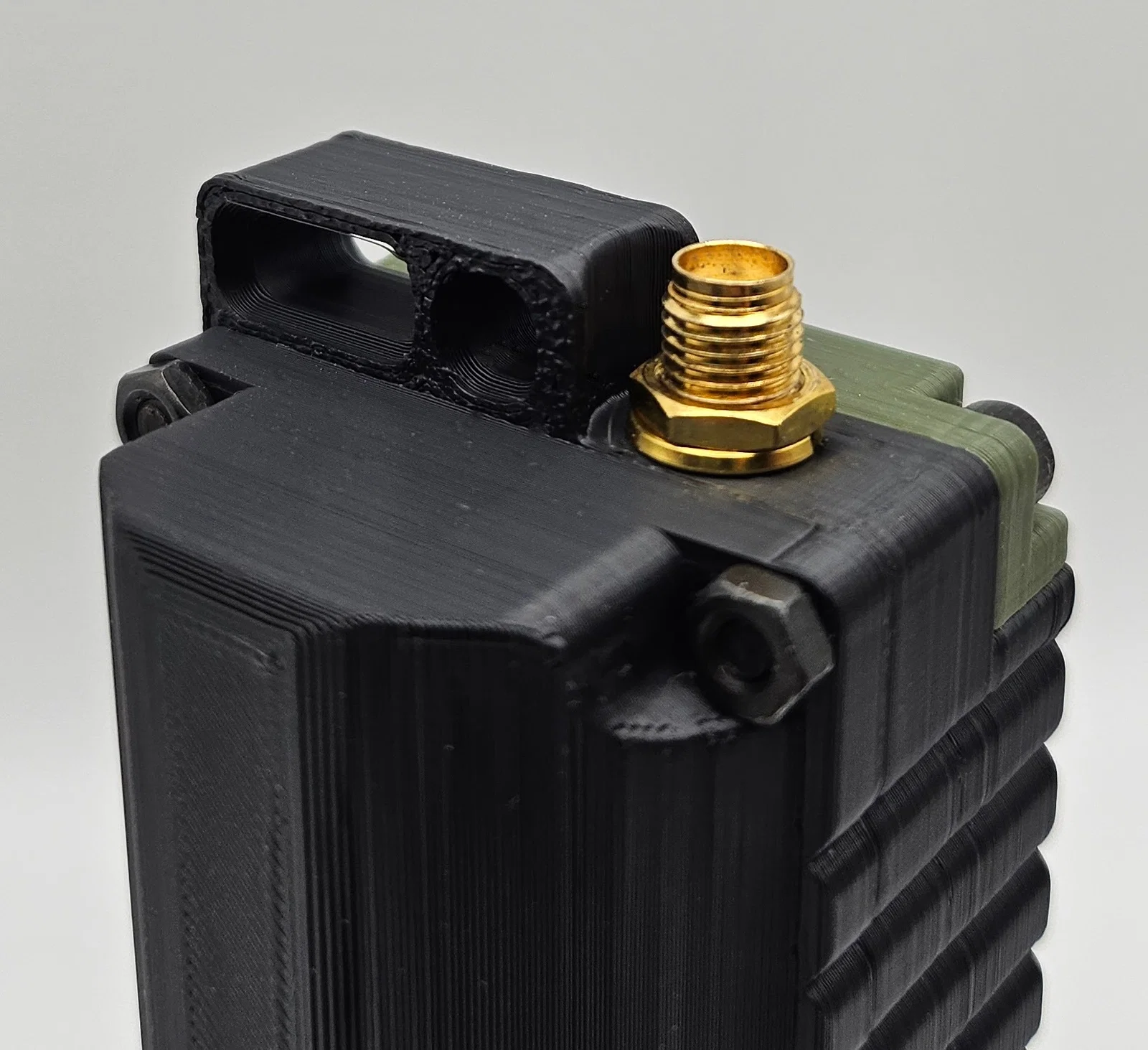

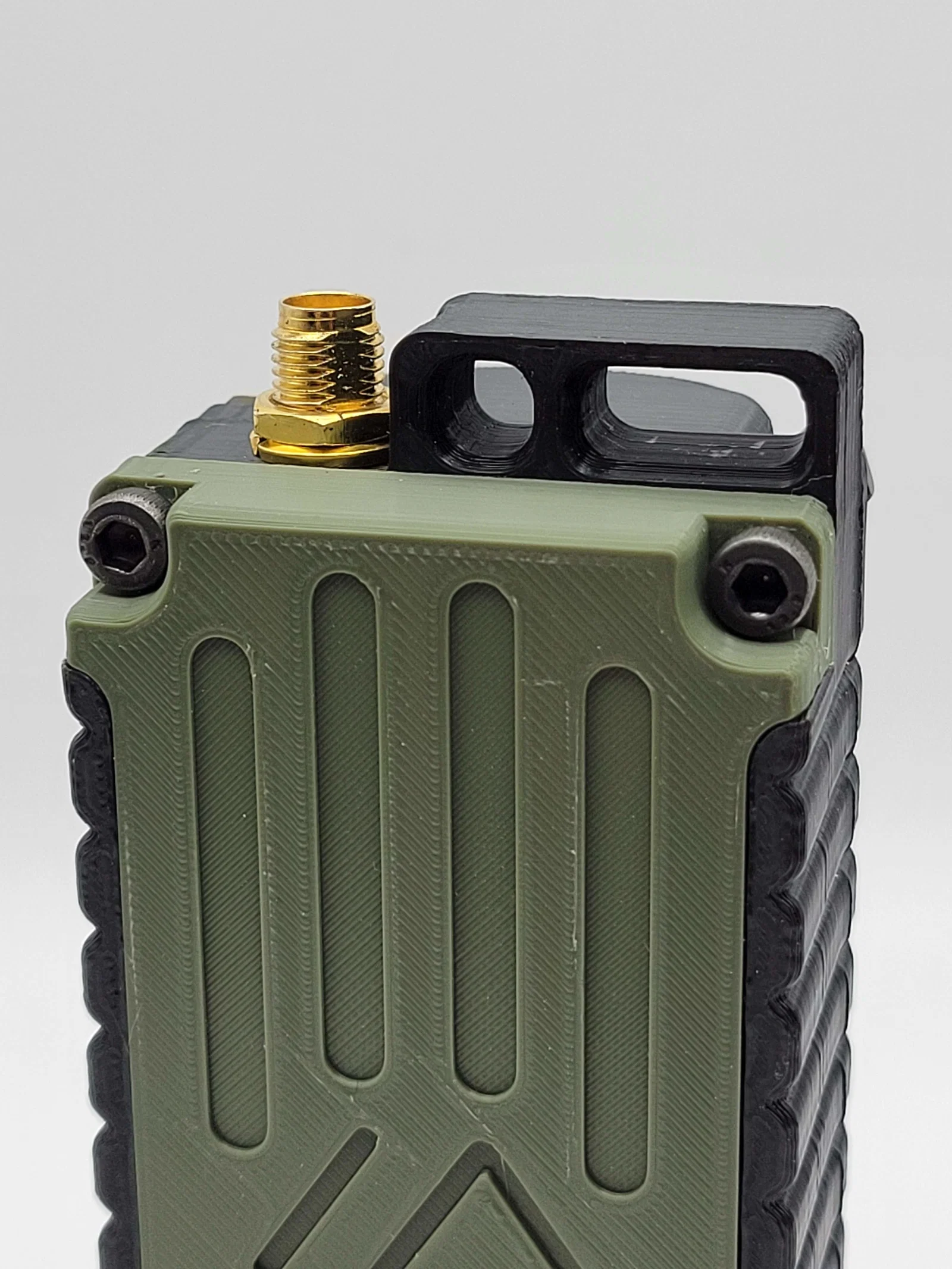

Để hoàn thiện một bộ case cần 5 mẫu model, cùng với ốc lục giác đầu trụ (socket head cap screws) và dây pigtail anten SMA; xem danh sách linh kiện bên dưới.

Phần cứng bắt buộc:

1. Bốn (4) ốc M3x20mm socket head cap screws
2. Bốn (4) tán (ê-cu) M3
3. Pin: cell 18650 (khuyến nghị mạnh dùng loại protected để an toàn!) hoặc pin lithium polymer dạng dẹp. Khoang pin lithium ion dạng dẹp có kích thước tối đa: 70mm x 28mm x 16mm (Dài x Rộng x Cao).

Phần cứng tùy chọn:

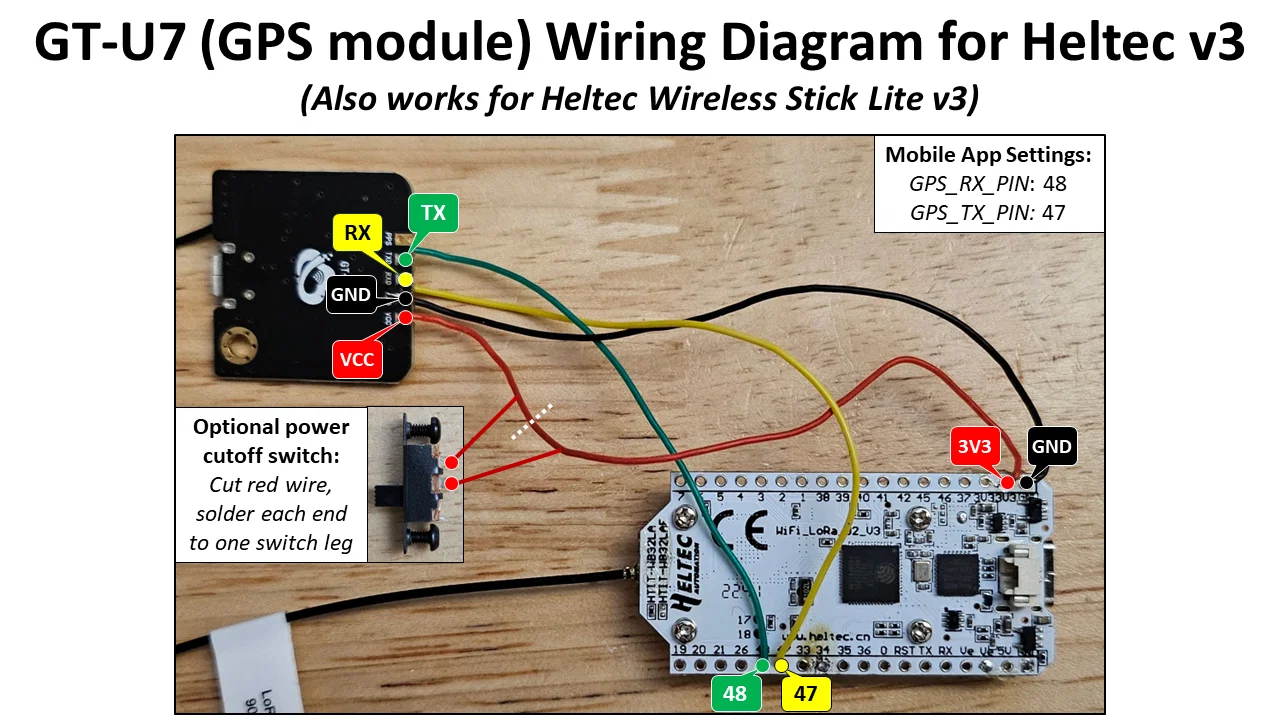

1. Module GPS GoouuuTech GT-U7 (chip ublox NEO-6M) hoặc module GPS kích thước tương đương: https://www.amazon.com/Navigation-Positioning-Sensitivity-Consumption-High-Precision/dp/B08MZ2CBP7 (cũng có trên AliExpress)
2. Công tắc gạt (slide switch) gắn panel loại 3-pin, 2 nấc on/off cho GPS và/hoặc nguồn: https://www.amazon.com/gp/product/B06XFXWLJP
3. Cửa sổ mica acrylic cắt laser (xem ghi chú bên dưới)

File model tối thiểu cần có:

1. Heltec-v3_front-
   +HOẶC+ Heltec-v3_front-noscreen-
2. Heltec-v3_back-
   +HOẶC+ Heltec_v3_back-18650-
3. Heltec-v3_frame-noswitch/GPSswitch/powerSwitch/powerSwitch-GPSswitch
4. Heltec-v3_button- (cần 2 cái; khuyến nghị size medium)

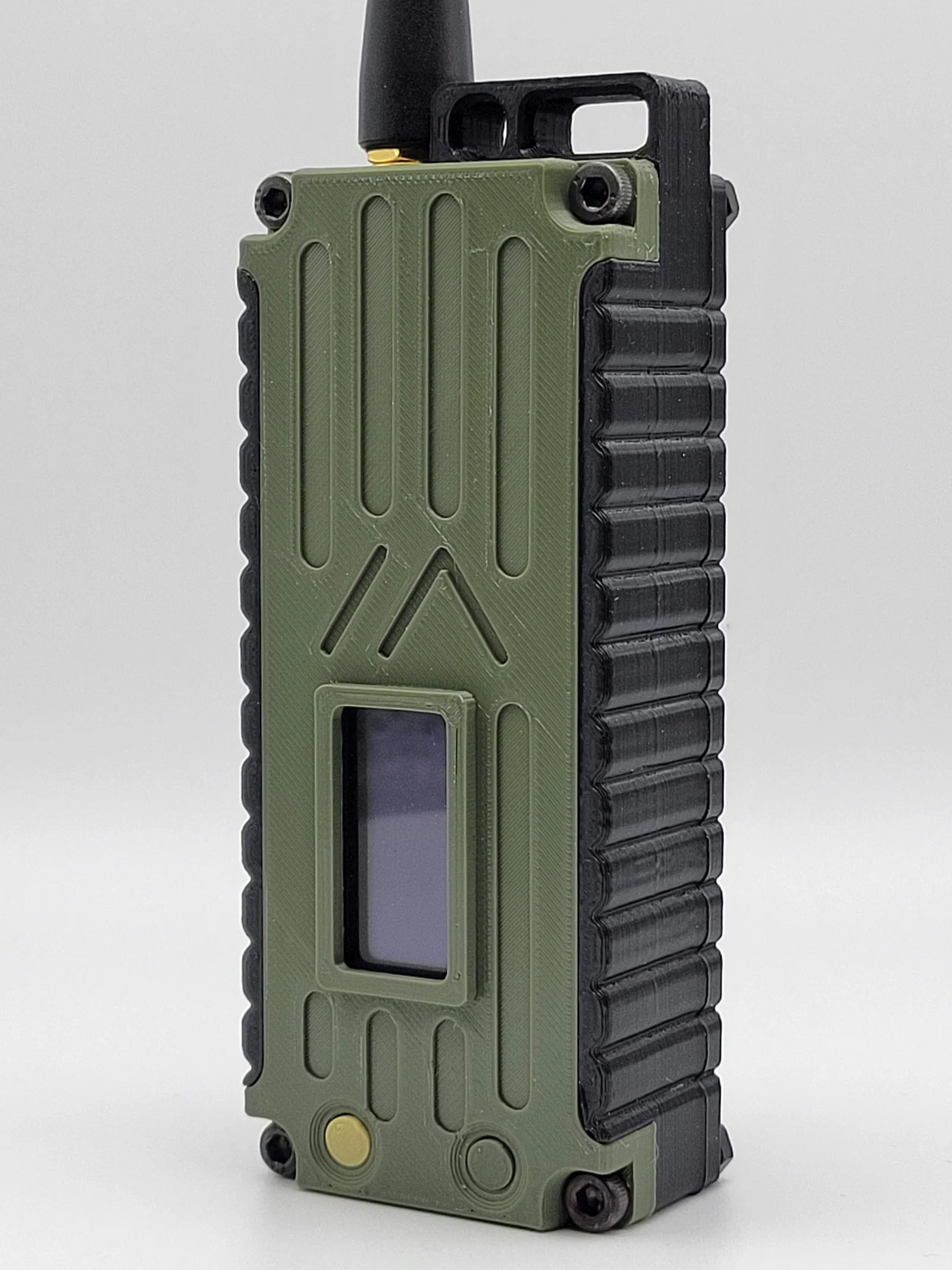

Có nhiều phiên bản của model Heltec-v3_front-xxx, bao gồm bản noscreen (không cần tháo màn hình, chỉ là che lại thôi).

Mình cũng đính kèm file SVG cho tùy chọn cửa sổ mica acrylic cắt laser dùng mica 1mm hoặc 1.5mm. Nếu bạn muốn làm mà không có máy cắt laser thì mình có bán trên shop Etsy của mình.
