Case mini Heltec v3 cho Meshtastic

**Bạn có thể mua sẵn (đã in) case này và các mẫu khác:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Các model này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hay thu lợi từ các thiết kế của tôi khi chưa có sự cho phép rõ ràng.

Ai quan tâm đến việc xin cấp phép thiết kế này để bán không vì mục đích thương mại (tức bán riêng lẻ/quy mô cá nhân) có thể nhắn tin cho tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/), và tôi cũng khuyến khích nếu bạn thấy thiết kế của tôi bị đem bán thì hãy liên hệ báo cho tôi.

Nói vậy rồi thì mình vô phần model nha…


Cập nhật 13 Apr 2024:

• Đã cập nhật gần như toàn bộ model:
  • Frame và nắp lưng giờ hỗ trợ pin size 103665 (tương tự pack LiPo MakerFocus 3000mAh)
  • Có nhiều tuỳ chọn độ dày cho nắp lưng

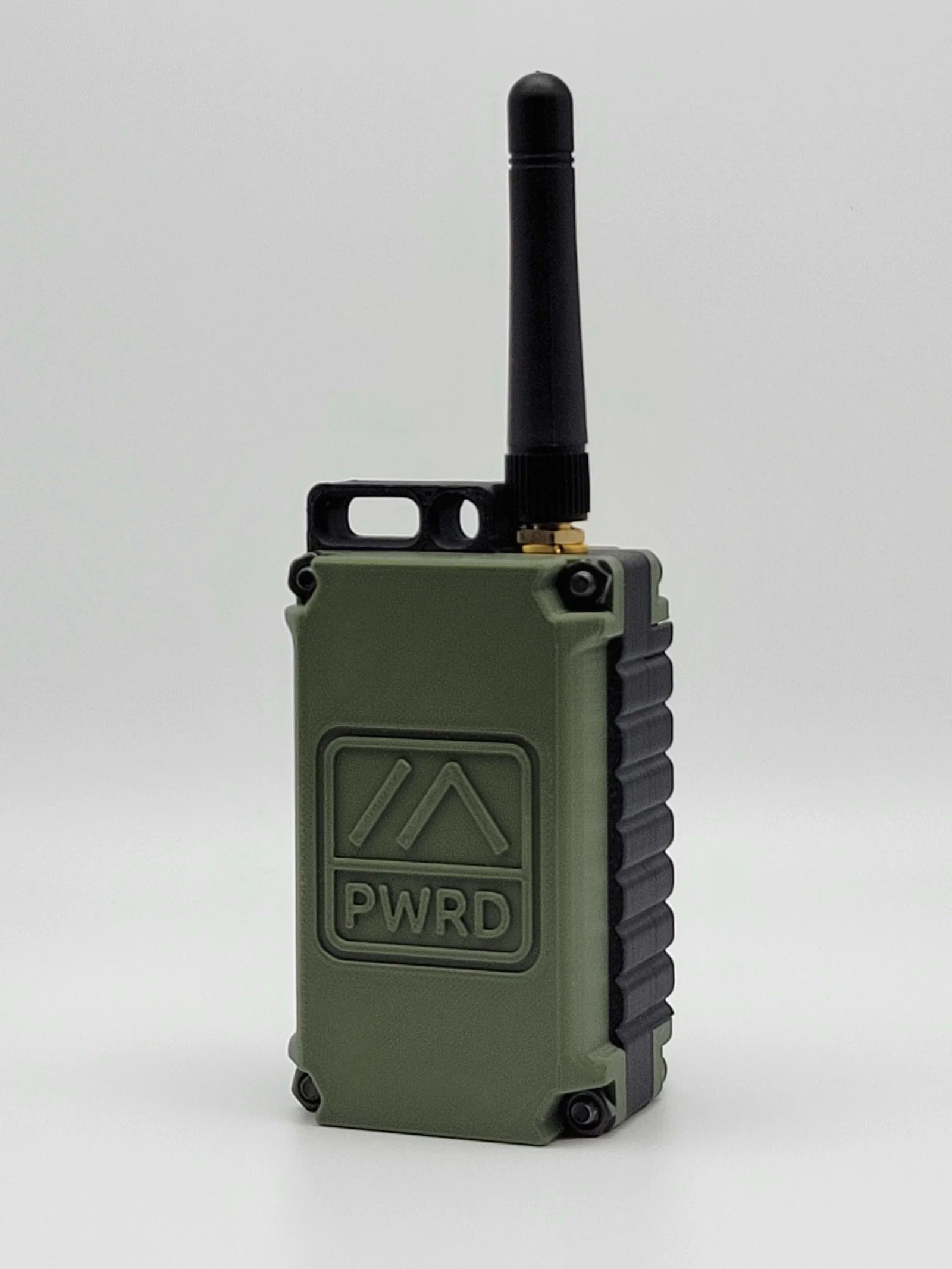

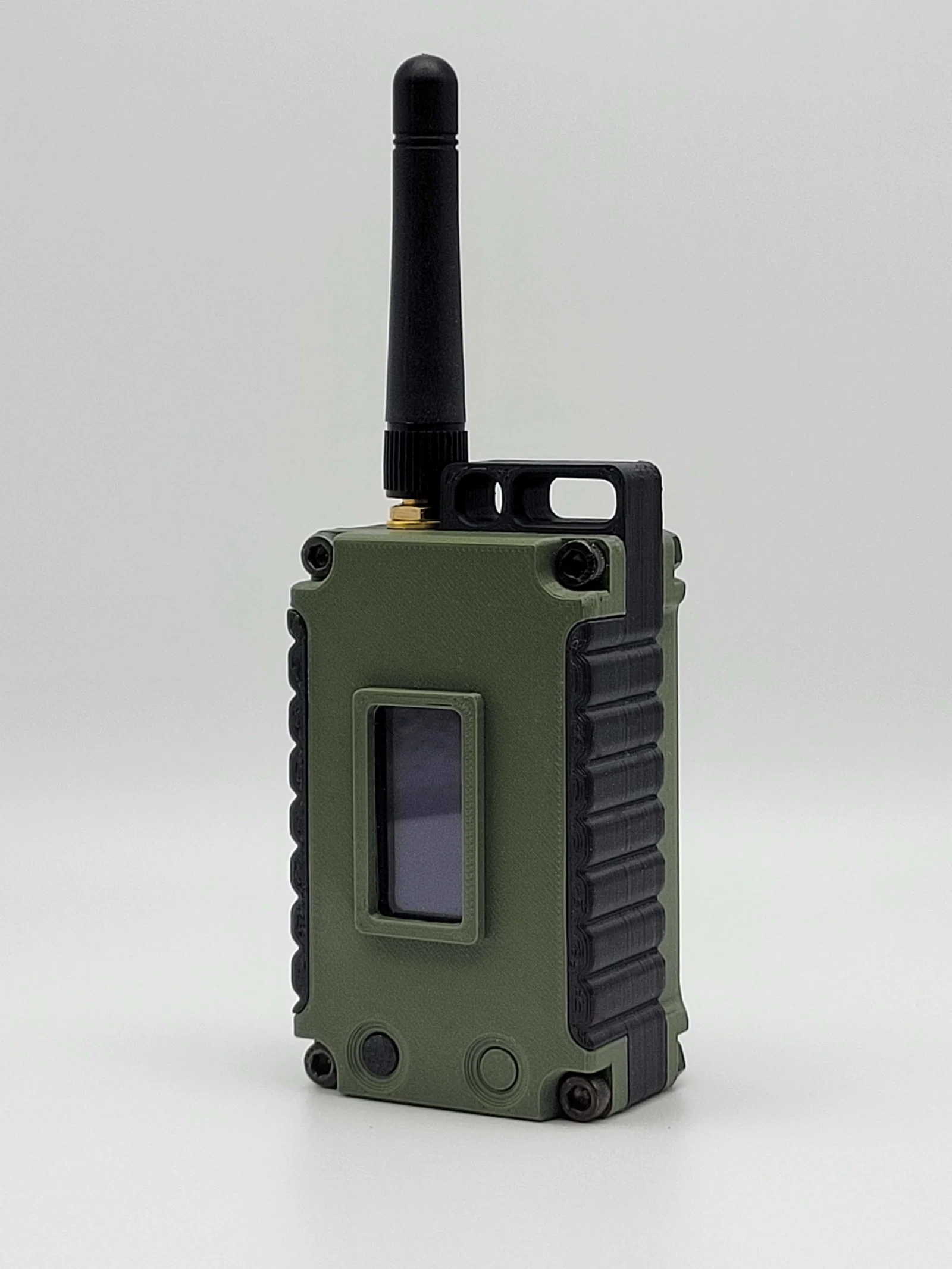

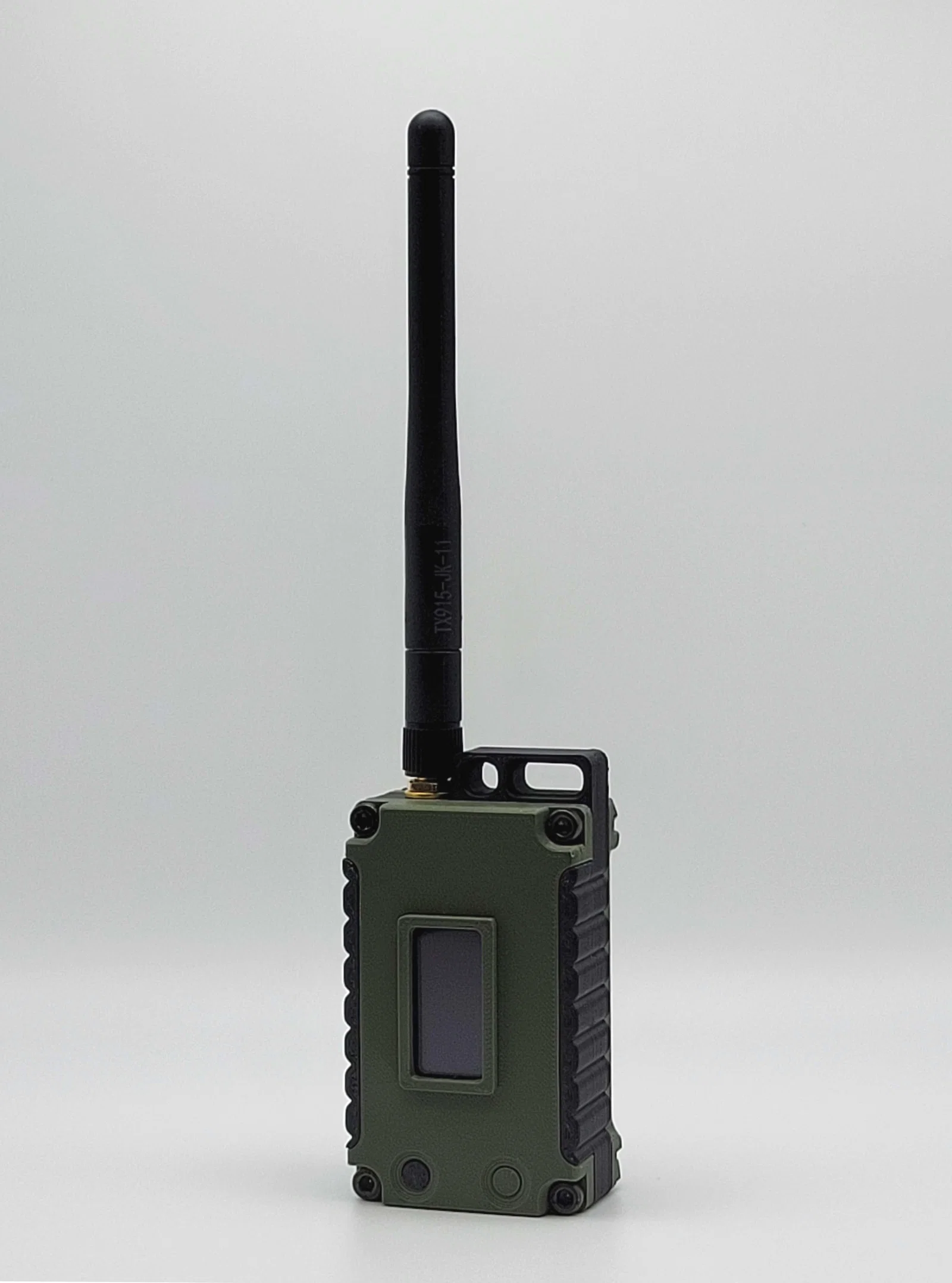

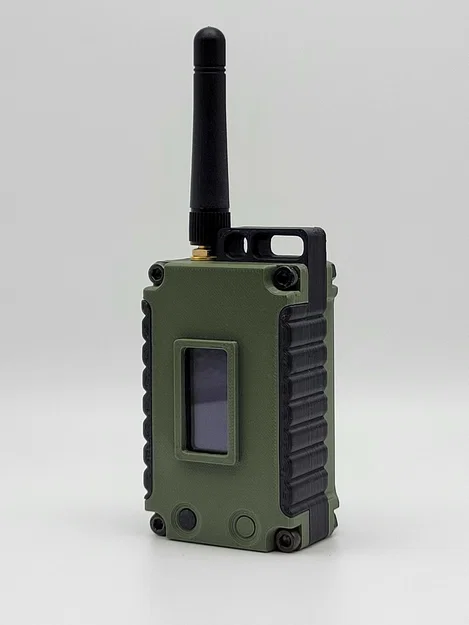

Đây là một case nhỏ/"mini" cho board Heltec v3, thiết kế hướng đến dự án Meshtastic (https://meshtastic.org).

Để lắp được một bộ case hoàn chỉnh cần 5 model, kèm theo ốc lục giác chìm đầu trụ (socket head cap screws) và dây pigtail anten SMA; xem danh sách linh kiện bên dưới.

Phần cứng bắt buộc:

1. Bốn (4) ốc M3x20mm socket head cap screws
2. Bốn (4) đai ốc (nut) M3
3. Pin: https://www.amazon.com/MakerFocus-Rechargable-Protection-Insulated-Development/dp/B0867KDMY7 hoặc pin cỡ tương đương 1000–1100mAh (47mm x 30mm x 8mm / 1.41" x 0.84" x 0.23" (Dài x Rộng x Cao)

Phần cứng tuỳ chọn:

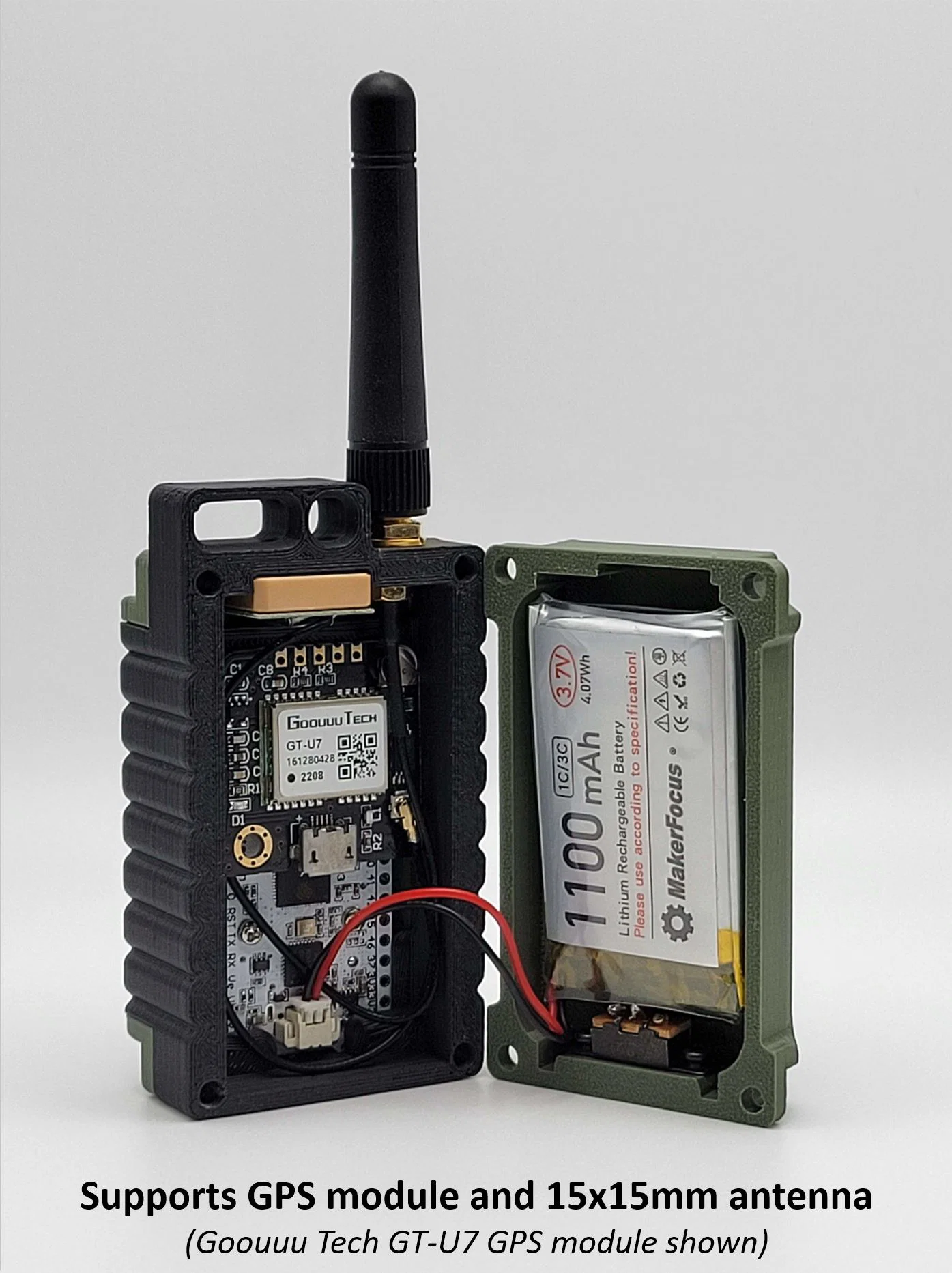

1. Module GPS GoouuuTech GT-U7 (chip ublox NEO-6M) hoặc module GPS kích thước tương đương: https://www.amazon.com/Navigation-Positioning-Sensitivity-Consumption-High-Precision/dp/B08MZ2CBP7 (cũng có trên AliExpress)
2. Công tắc gạt trượt 2 vị trí, gắn panel, loại 3-pin để bật/tắt GPS và/hoặc nguồn: https://www.amazon.com/gp/product/B06XFXWLJP
3. Cửa sổ mica (acrylic) cắt laser (xem ghi chú bên dưới)

File model tối thiểu cần có:

1. Heltec-v3-mini_front-
   +HOẶC+ Heltec-v3-mini_front-noscreen-
2. Heltec-v3-mini_back-
   +HOẶC+ Heltec-v3-mini_back-18650-
3. Heltec-v3-mini_frame-noSwitch/GPSswitch/powerSwitch/powerSwitch-GPSswitch
4. Heltec-v3-mini_button- (cần 2 cái; khuyến nghị size medium)

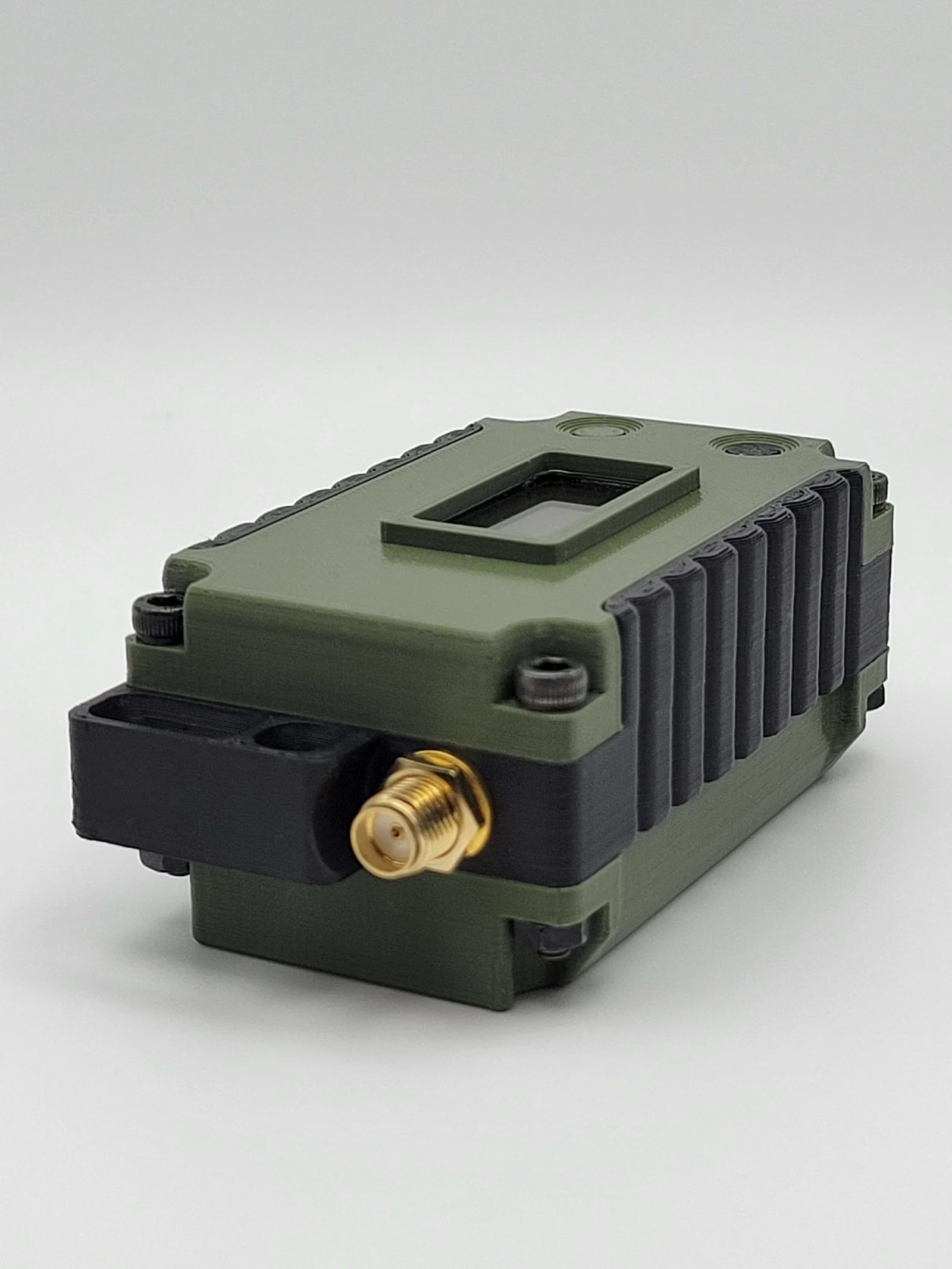

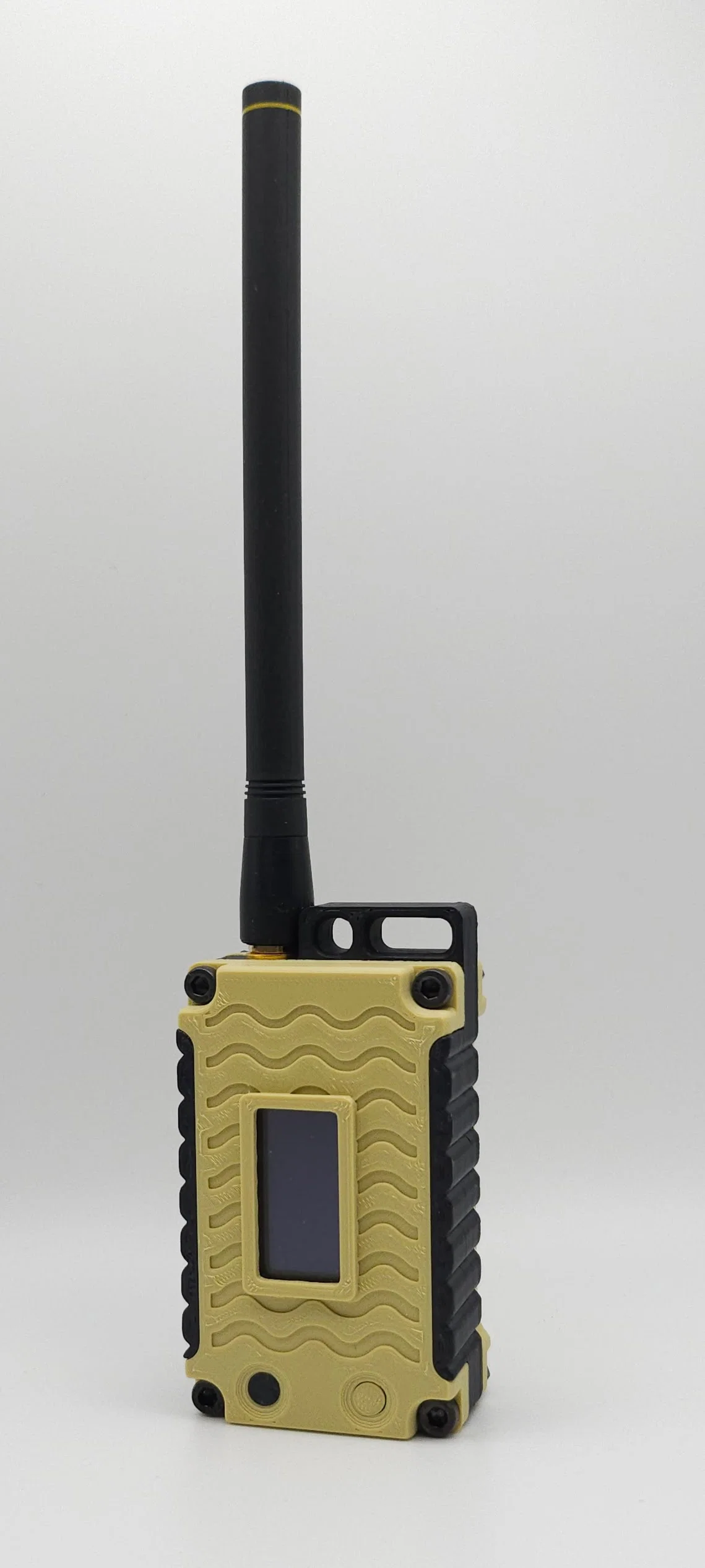

Có nhiều phiên bản của model Heltec-v3-mini_front-xxx, bao gồm bản noscreen (không cần tháo màn hình, chỉ là bị che lại thôi).

Mình cũng có đính kèm file SVG cho tuỳ chọn cửa sổ mica cắt laser dùng mica 1mm hoặc 1.5mm. Nếu bạn muốn có cửa sổ này nhưng không có máy cắt laser thì mình có bán trên shop Etsy.
