Case Heltec LoRa 32 cho Meshtastic

**Bạn có thể mua sẵn case này và các mẫu khác đã in:**

Khách hàng ở Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng ở UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi, hay kiếm lợi theo bất kỳ hình thức nào từ thiết kế của tôi nếu chưa có sự cho phép rõ ràng của tôi.

Ai quan tâm đến việc cấp phép thiết kế này cho việc bán không mang tính thương mại (tức bán riêng tư) có thể nhắn tin cho tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/), và tôi khuyến khích bất kỳ ai thấy thiết kế của tôi bị rao bán thì hãy liên hệ cho tôi.

Nói vậy rồi thì, giờ tới phần model…


Update tháng 1/2023!  Đã chỉnh model frame để vừa với board Heltec v3 mới (vẫn fit với board v2.1 trước đó).

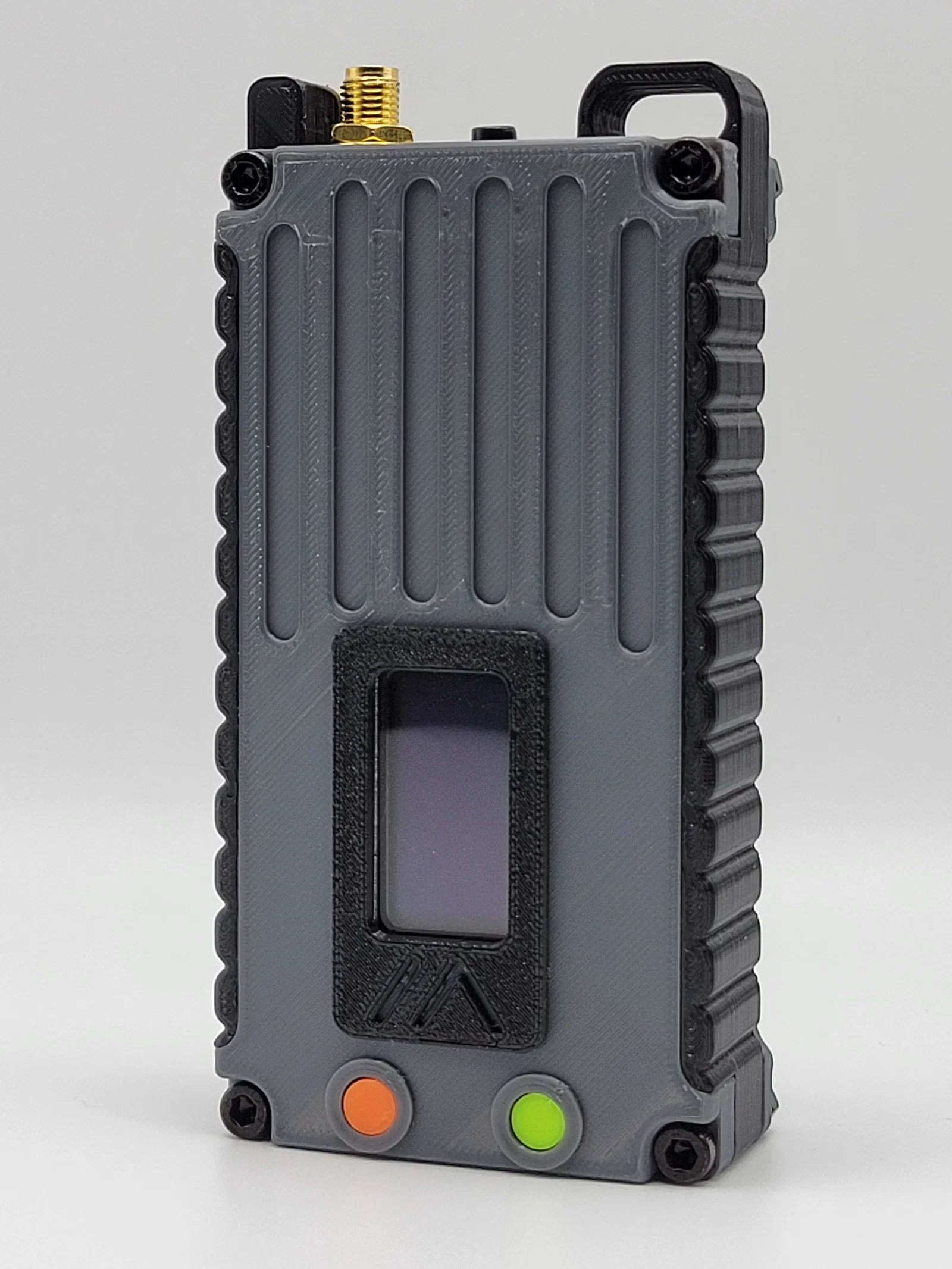

Đây là một case cho các board Heltec LoRa 32, được thiết kế với dự án Meshtastic trong đầu (https://meshtastic.org).

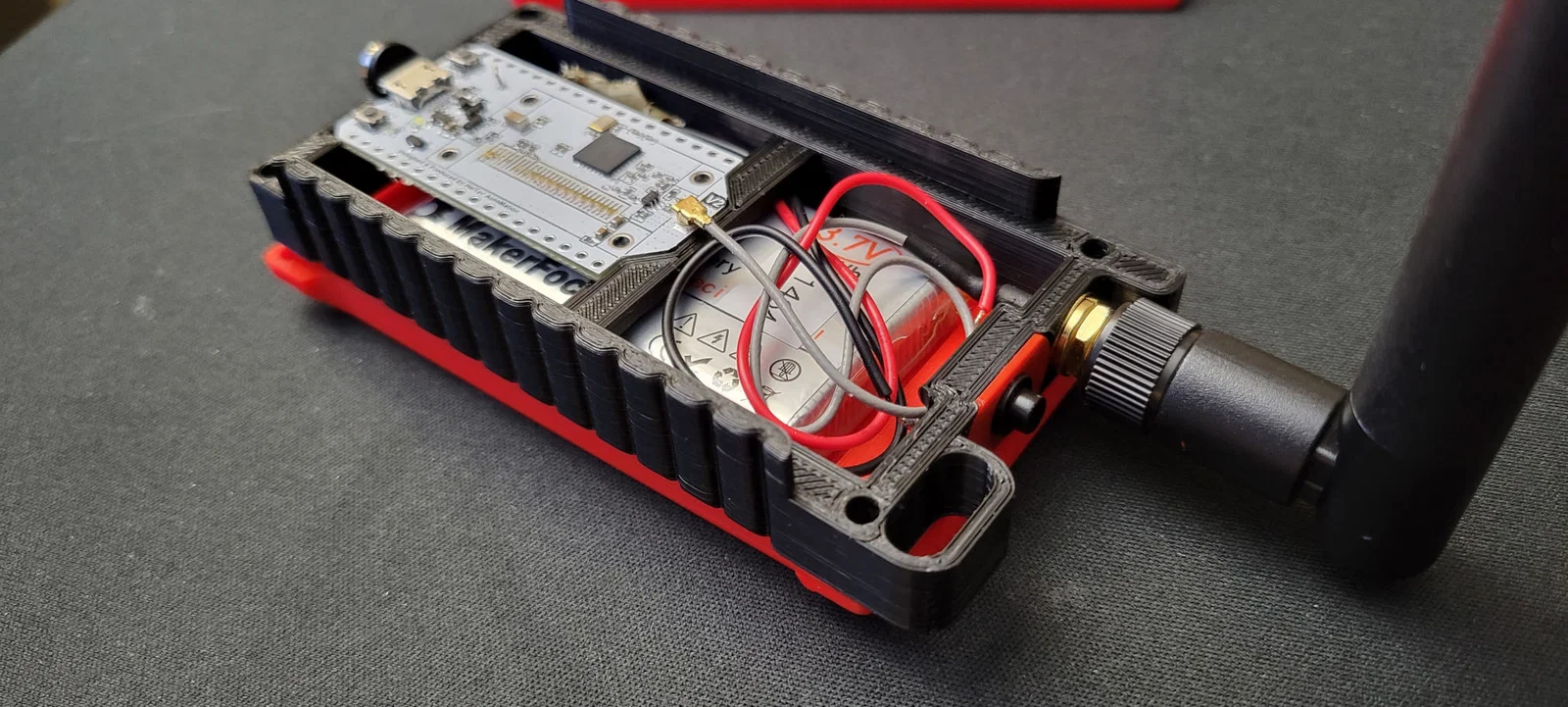

Để hoàn thiện một bộ case, cần bảy file, kèm theo ốc lục giác đầu trụ (socket head cap screws) và một công tắc micro push button dạng gạt giữ (latching); xem danh sách linh kiện bên dưới.

Cập nhật (Feb 3, 2022):

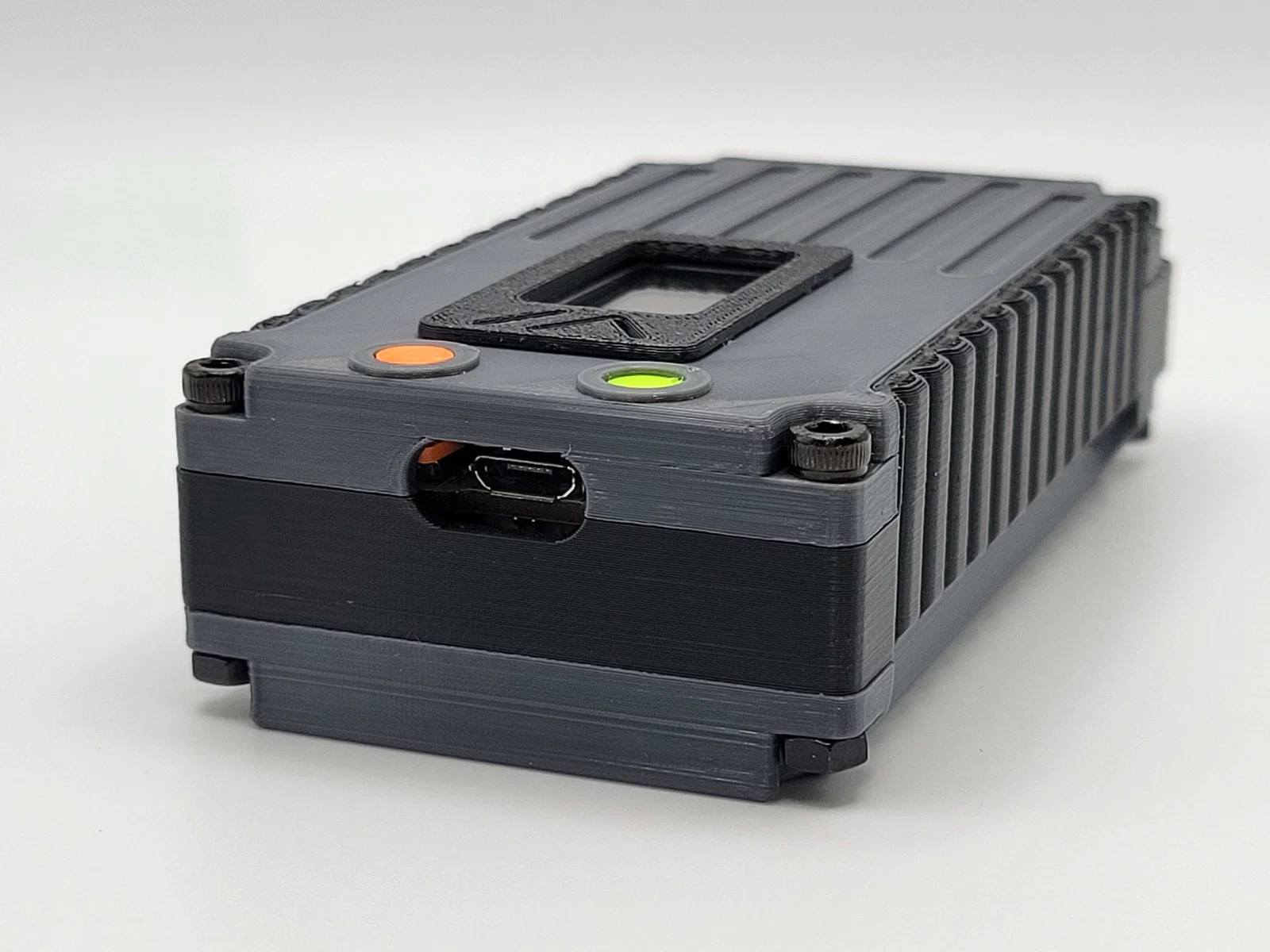

• Chỉnh lỗ cổng USB để dùng được cả micro USB tiêu chuẩn và cáp USB đầu nam châm dạng tròn
• Thêm các model pattern cho nắp trước và nắp sau

CẢNH BÁO:

HÃY KIỂM TRA KỸ ĐỂ ĐẢM BẢO ANTENNA WIFI/BLUETOOTH KHÔNG BỊ GÃY KHI LẮP PHẦN MẶT TRƯỚC/MIẾNG CHÈN MÀN HÌNH. Antenna đồng nhỏ dạng lò xo trên board Heltec LoRa 32 có thể rất dễ bị gãy nếu không bẻ lệch sang một bên MỘT CÁCH CẨN THẬN trước khi lắp mặt trước của case. Miếng chèn màn hình (screen insert) đáng lẽ có đủ khoảng trống cho antenna nhỏ này, nhưng sai số sản xuất có thể ảnh hưởng tới vị trí, kích thước, góc đặt antenna, v.v.

TÔI KHÔNG CHỊU TRÁCH NHIỆM VỀ ANTENNA HAY MÀN OLED BỊ HỎNG; BẠN TỰ CHỊU RỦI RO KHI DÙNG CASE NÀY!

Dù vậy, case lắp vừa, nhìn cũng rất đẹp.

Phần cứng cần có:

1. Bốn (4) ốc M3x20mm socket head cap screws
2. Bốn (4) tán M3 (M3 nuts)

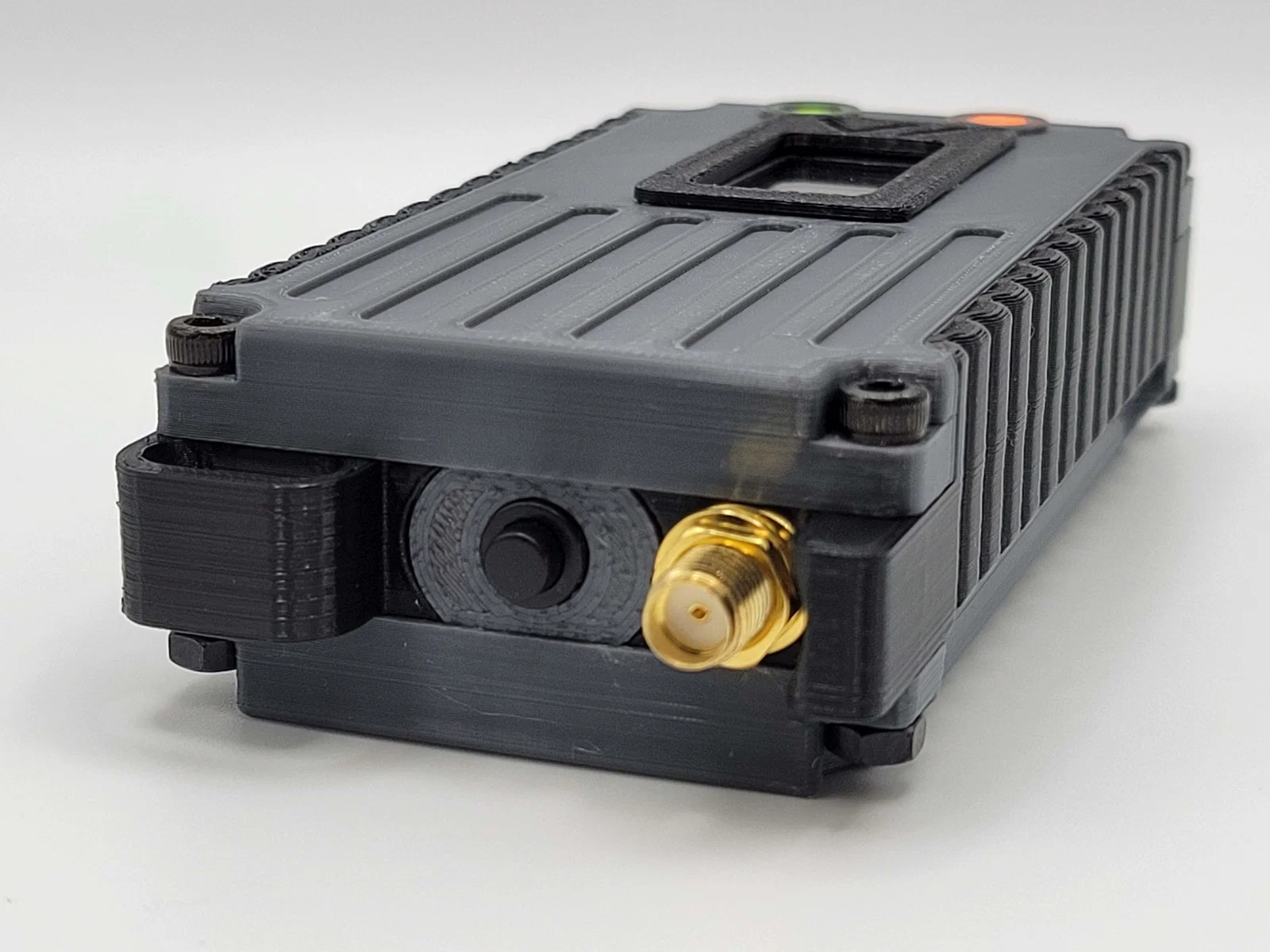

3. Một (1) công tắc micro push button dạng gạt giữ (latching, không phải momentary):
   https://amazon.com/gp/product/B086L2GPGX
4. Pin: https://amazon.com/gp/product/B08T6GT7DV

Các file model tối thiểu cần có:

1. Heltec_LoRa32_v7_Back
2. Heltec_LoRa32_v7_Button-plate
3. Heltec_LoRa32_v7_Button-PRG
4. Heltec_LoRa32_v7_Button-RST
5. Heltec_LoRa32_v7_Frame
6. Heltec_LoRa32_v7_Front (nhiều lựa chọn, xem bên dưới)

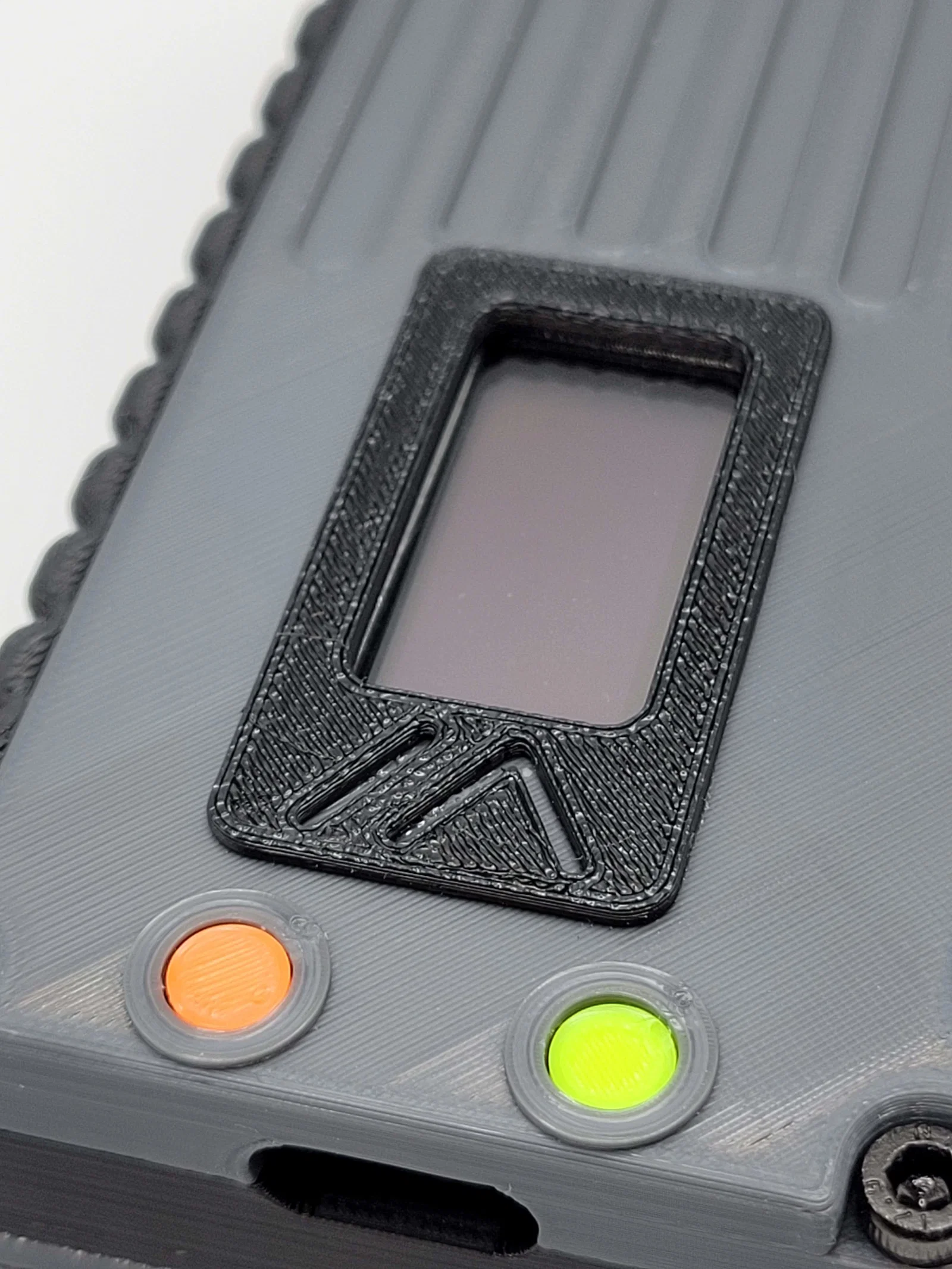

7. Heltec_LoRa32_v7_Screen-insert

Có nhiều phiên bản của model Heltec_LoRa32_v7_Front, bao gồm bản no-screen (trong trường hợp bạn lỡ làm bể rồi tháo màn OLED ra, giống tôi) và bản blank_no-screen để bạn tự thêm branding, thiết kế, nhãn, v.v.

Cũng có nhiều phiên bản chân đế radio, có và không có logo:

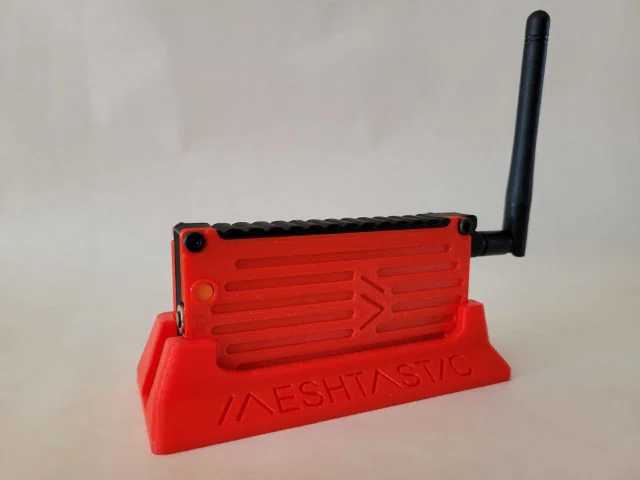

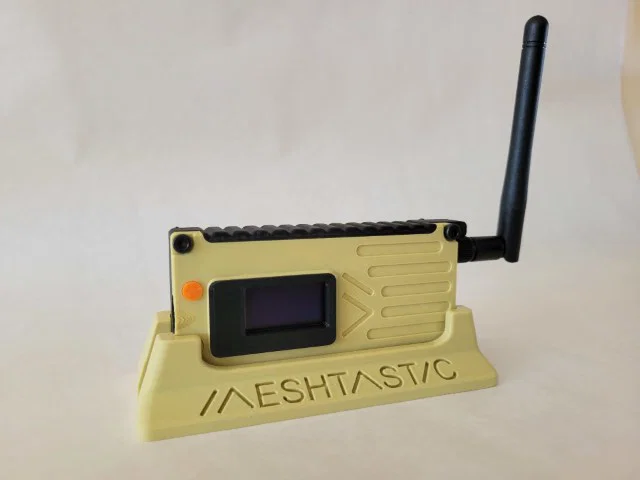

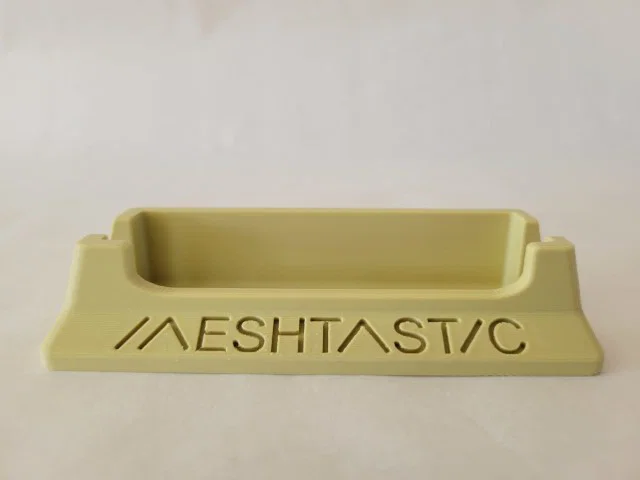

1. Phiên bản chân đế desktop độc lập để đỡ một máy radio
2. Phiên bản treo tường horizontal
3. Phiên bản treo tường vertical
4. Phiên bản modular dạng desktop để tạo một dãy chân đế nhiều máy radio có thể mở rộng và gài khớp với nhau

Tôi cũng đã kèm theo một model tham chiếu của board Heltec LoRa 32 cho ai cần để remix hoặc tự thiết kế case. Không cần in model này.
