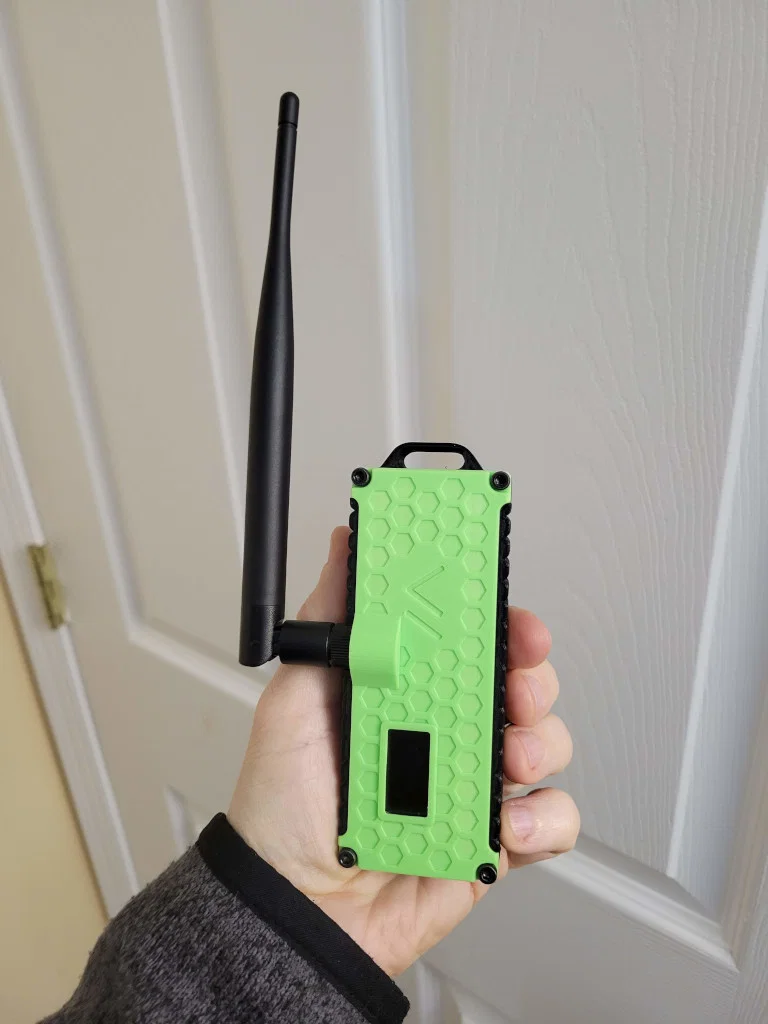

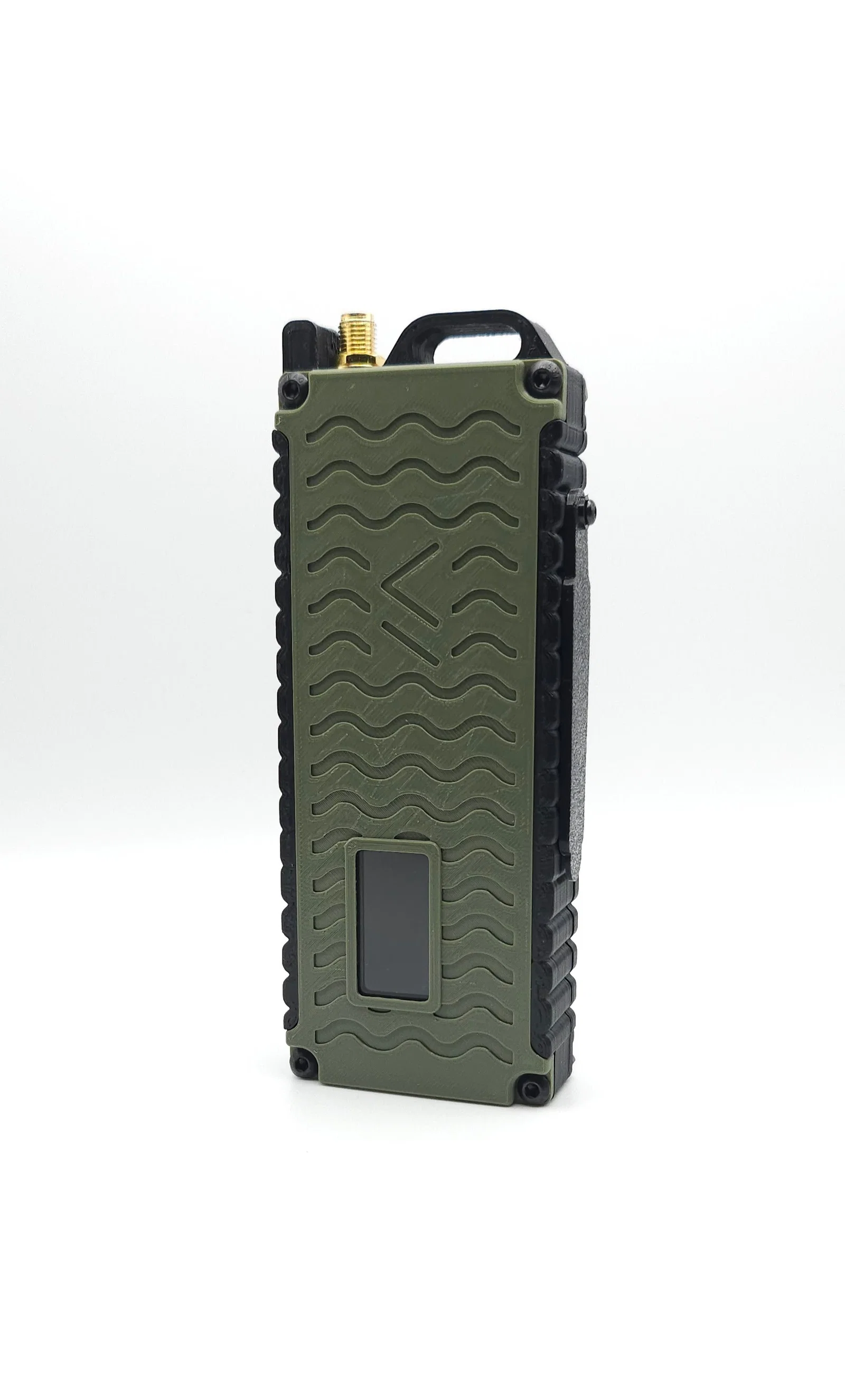

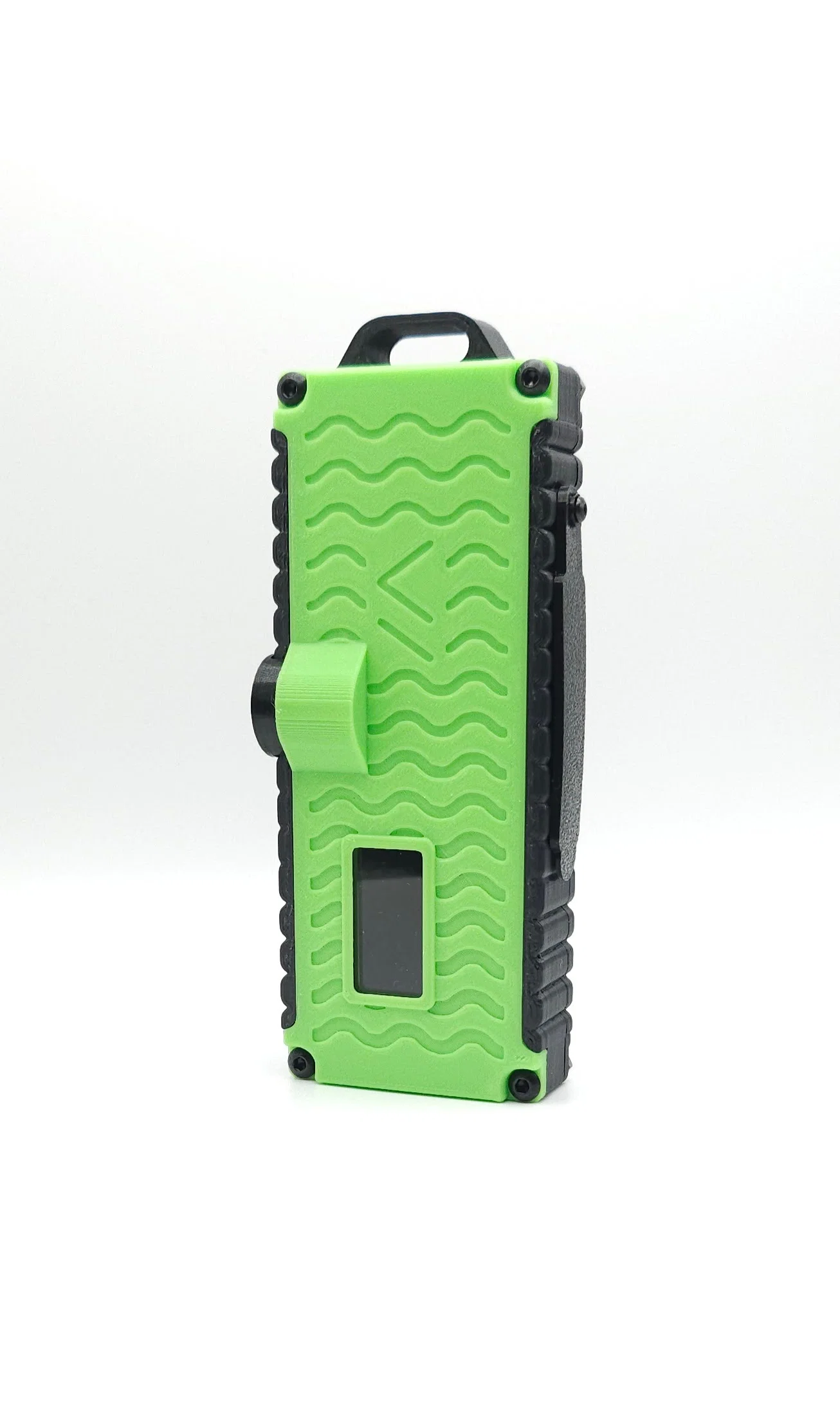

Case T-Beam v1.x cho Meshtastic

**Bạn có thể mua sẵn (đã in) case này và nhiều mẫu khác:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi, hoặc thu lợi بأي hình thức từ các thiết kế của tôi nếu chưa có sự cho phép rõ ràng của tôi.

Ai quan tâm đến việc cấp phép thiết kế này để bán theo dạng không thương mại (tức bán riêng lẻ/quy mô cá nhân) có thể nhắn tin cho tôi tại đây để trao đổi. Vui lòng tôn trọng các hạn chế của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/). Tôi cũng khuyến khích bất kỳ ai thấy thiết kế của tôi đang bị rao bán thì liên hệ báo cho tôi.

Nói vậy đủ rồi, giờ tới phần model…


Cập nhật 31-December-2023:

• Thêm model button-tighter-fit trong trường hợp nút (button) bản gốc hơi nhỏ so với lỗ
• Upload các model frame v7 để chỉnh nhiều lỗi nhỏ làm tôi khó chịu, bao gồm bề mặt nhám/không đẹp ở phần hông gân (ribbed sides). Giờ nhìn sạch và đồng đều hơn.
• Upload các biến thể frame v7 không có lỗ ốc cho dust cover, dùng cho những case không cần dust cover (hoặc ai không/in không muốn in TPU)
• Upload back cover v7 cho 18650/21700 để sửa lỗi nhỏ và đồng bộ với phần hông gân của frame v7 (LƯU Ý: frame và back v6a với v7 sẽ KHÔNG khớp nhau)
• Upload back cover v7 slim để sửa lỗi nhỏ và đồng bộ với phần hông gân của frame v7 (LƯU Ý: frame và back v6a với v7 sẽ KHÔNG khớp nhau)

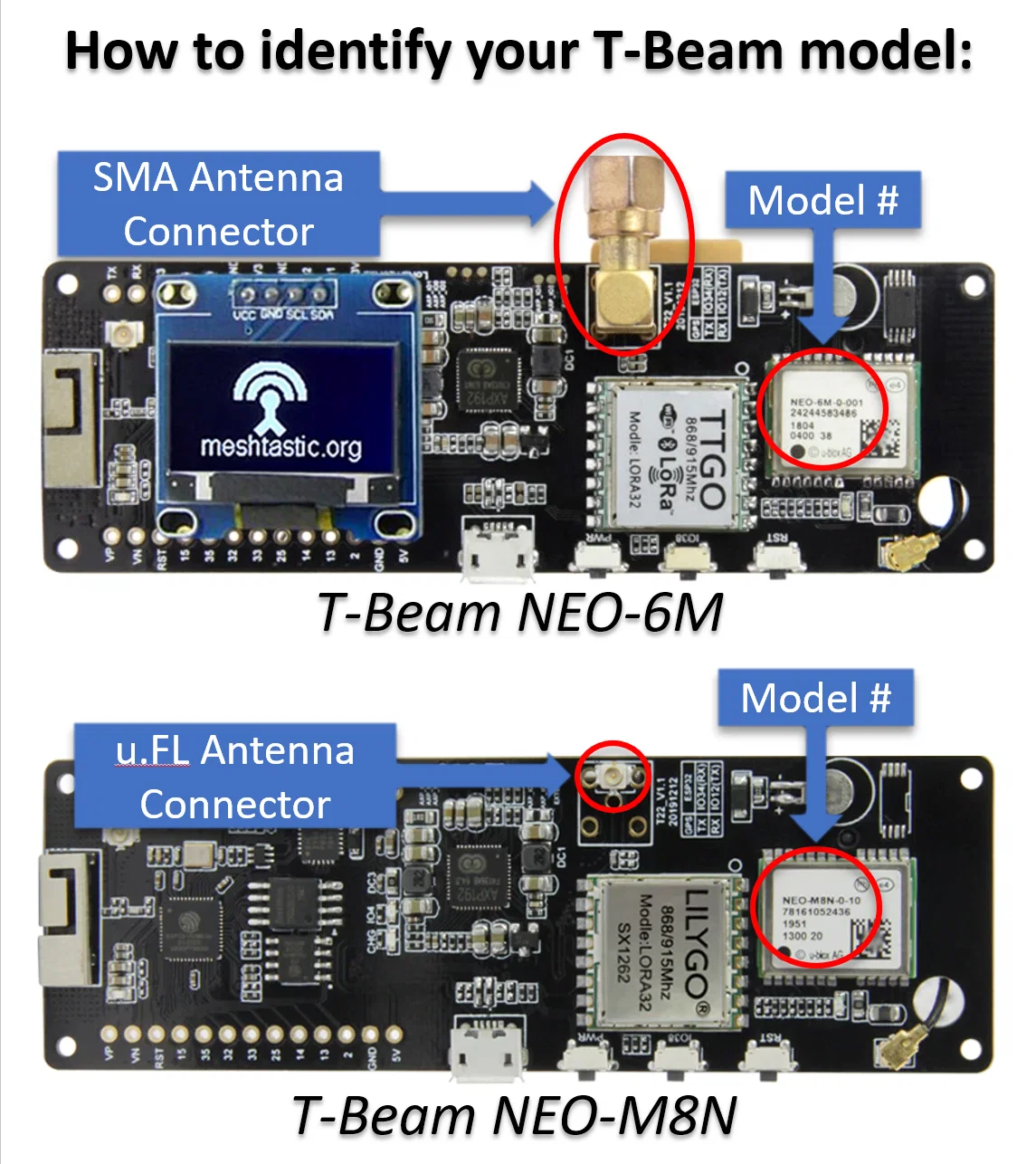

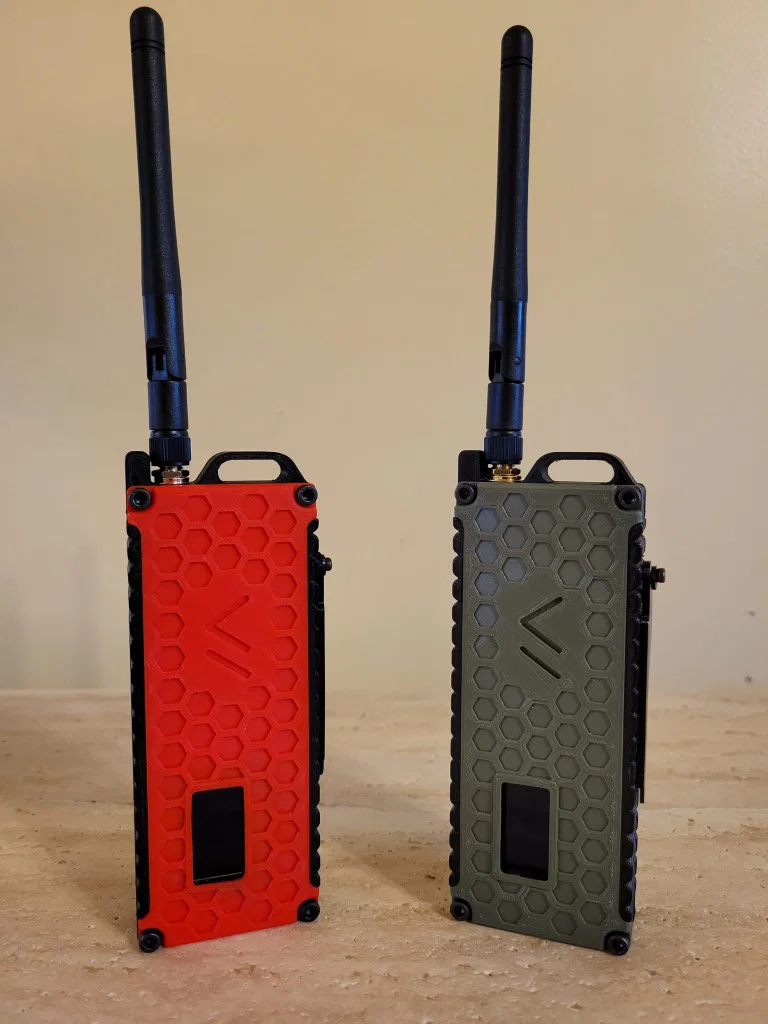

Đây là case cho bo TTGO T-Beam v1.x NEO-M8N và NEO-6M, thiết kế cho dự án Meshtastic (https://meshtastic.org).

Chỉ cần đúng BỐN file là đủ để ráp hoàn chỉnh một bộ case, kèm theo ốc lục giác chìm (socket head cap screws) và ê-cu; xem danh sách linh kiện bên dưới.

Phần cứng (hardware) cần có:

-Bốn (4) ốc M3x16mm dạng socket head cap và bốn (4) ê-cu M3 cho vỏ case
-Bốn (4) ốc M2x4mm (không cần ê-cu) để cố định T-Beam vào frame

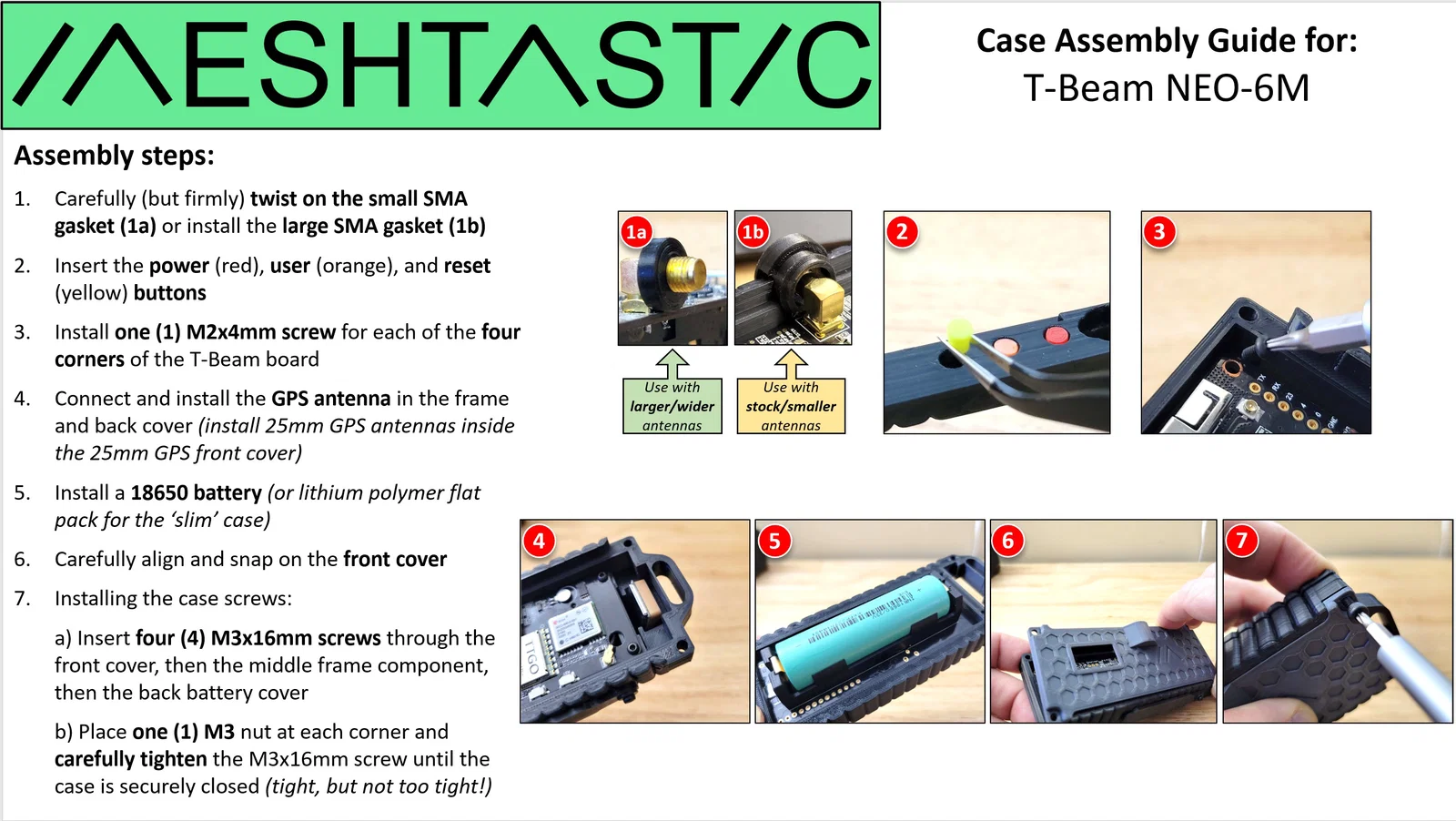

Các file model tối thiểu cần có cho T-Beam NEO-6M (jack anten SMA):

• T-Beam_v7_frame_6M
• T-Beam_v6_front-6M-xxx - Nhiều kiểu mặt trước để chọn

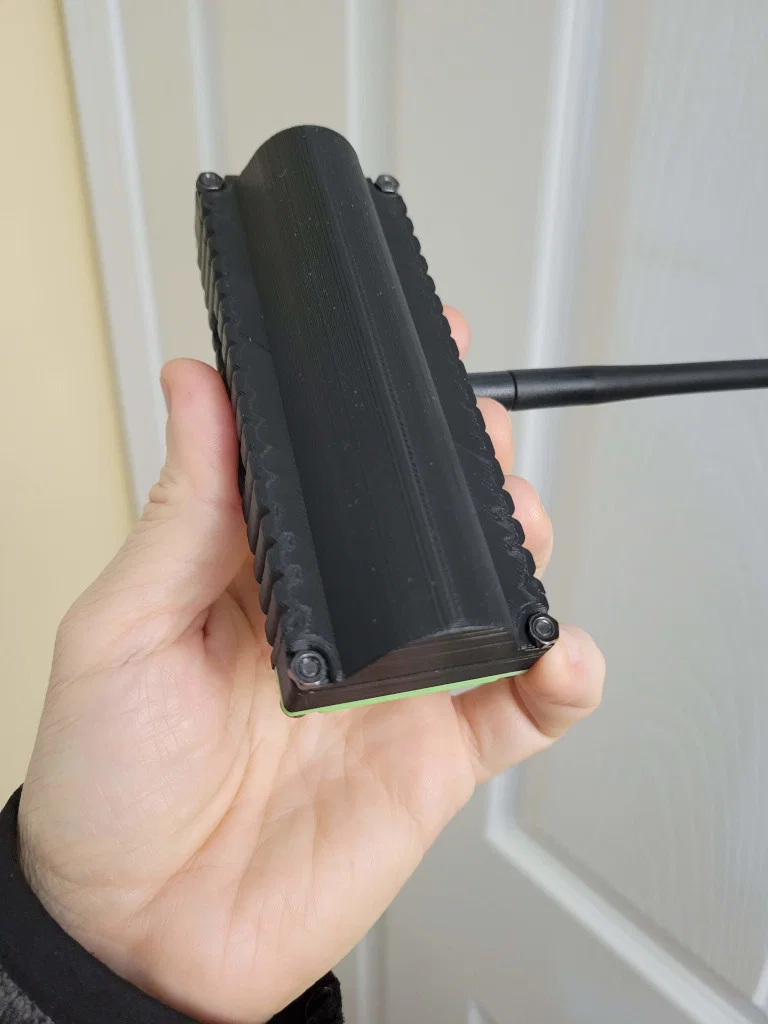

• T-Beam_v7_back_18650 (hoặc 21700), tùy theo cỡ pin bạn dùng
• T-Beam_v6_button-short - Có thể dùng bản -tall nếu muốn nút bấm to hơn

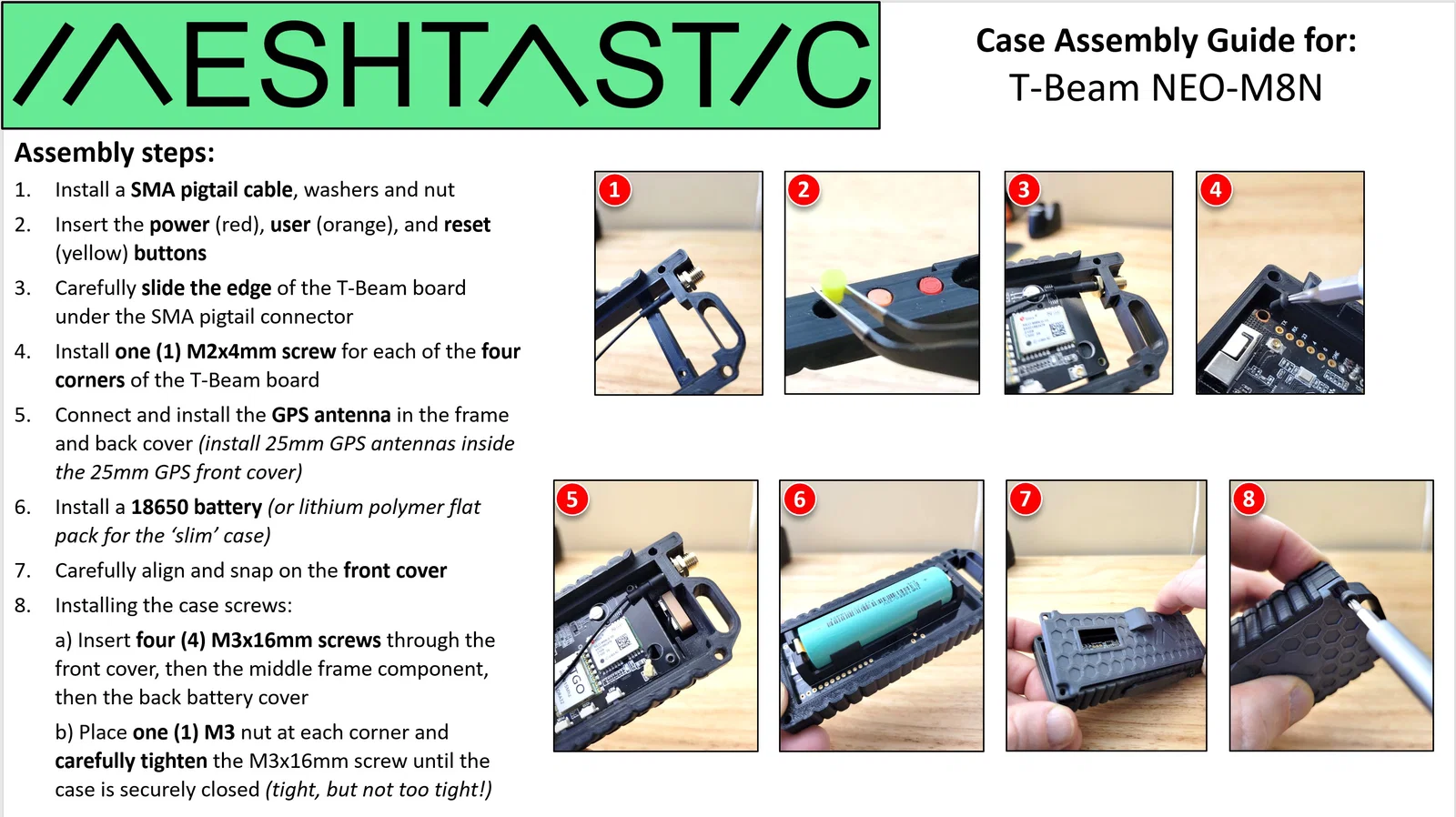

Các file model tối thiểu cần có cho T-Beam NEO-M8N (jack anten u.FL):

• T-Beam_v7_frame_M8N
• T-Beam_v6_front-M8N-xxx - Nhiều kiểu mặt trước để chọn
• T-Beam_v7_back-18650 (hoặc 21700), tùy theo cỡ pin bạn dùng
• T-Beam_v6_button-short - Có thể dùng bản -tall nếu muốn nút bấm to hơn

Tùy chọn:

• T-Beam_front-xxx-25mm - Dùng với anten GPS 25mm

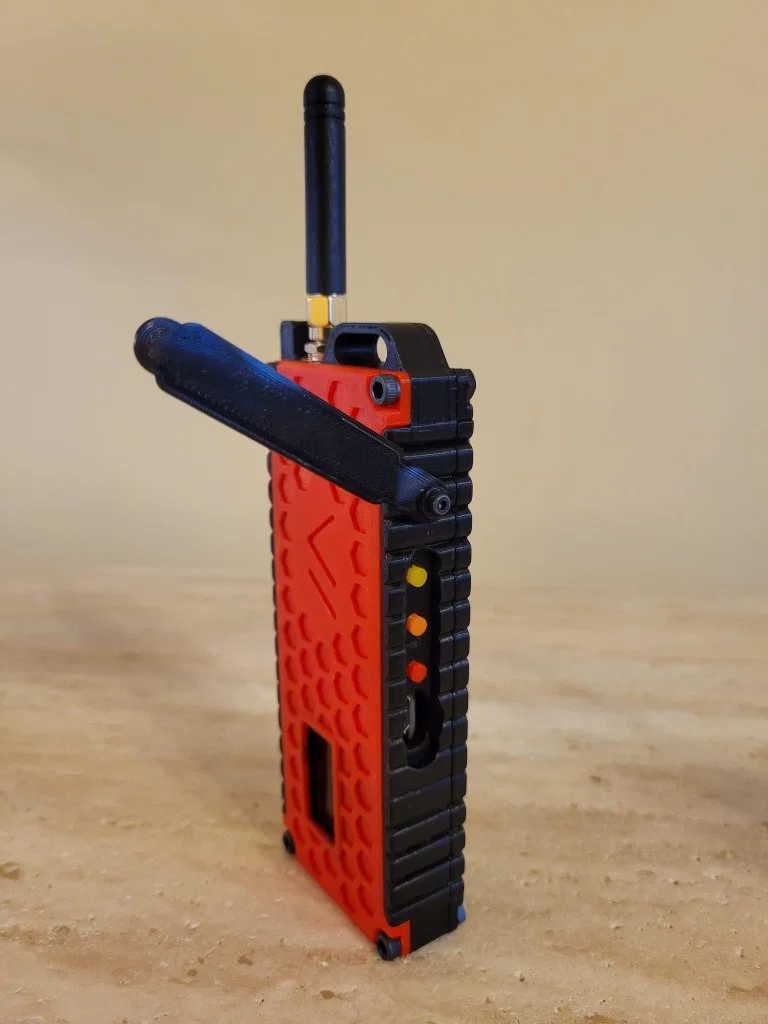

• T-Beam_dust-cover - In bằng TPU, che cổng USB và nút bấm (khuyến nghị!)
• T-Beam_SMA-gasket-for-wide-base-antenna - In bằng TPU, dùng cho anten đế lớn hơn (chỉ cho NEO-6M)
• T-Beam_SMA-gasket-for-stock-antenna - In bằng TPU, dùng với anten stock (chỉ cho NEO-6M)
• T-Beam_screen-insert - Dùng với miếng cửa sổ acrylic cắt laser
• T-Beam_screen-acrylic-template - Mẫu để cắt cửa sổ acrylic (dày 1.5mm)
• T-Beam_v7_back_21700 - Nếu bạn muốn dùng pin 21700 và khay pin
• T-Beam_v7_slim-xxxx - Nếu bạn muốn dùng pin lithium polymer dạng dẹt (mã kích thước pin 703090); LƯU Ý: cần tháo hàn và gỡ khay pin 18650

Khác:

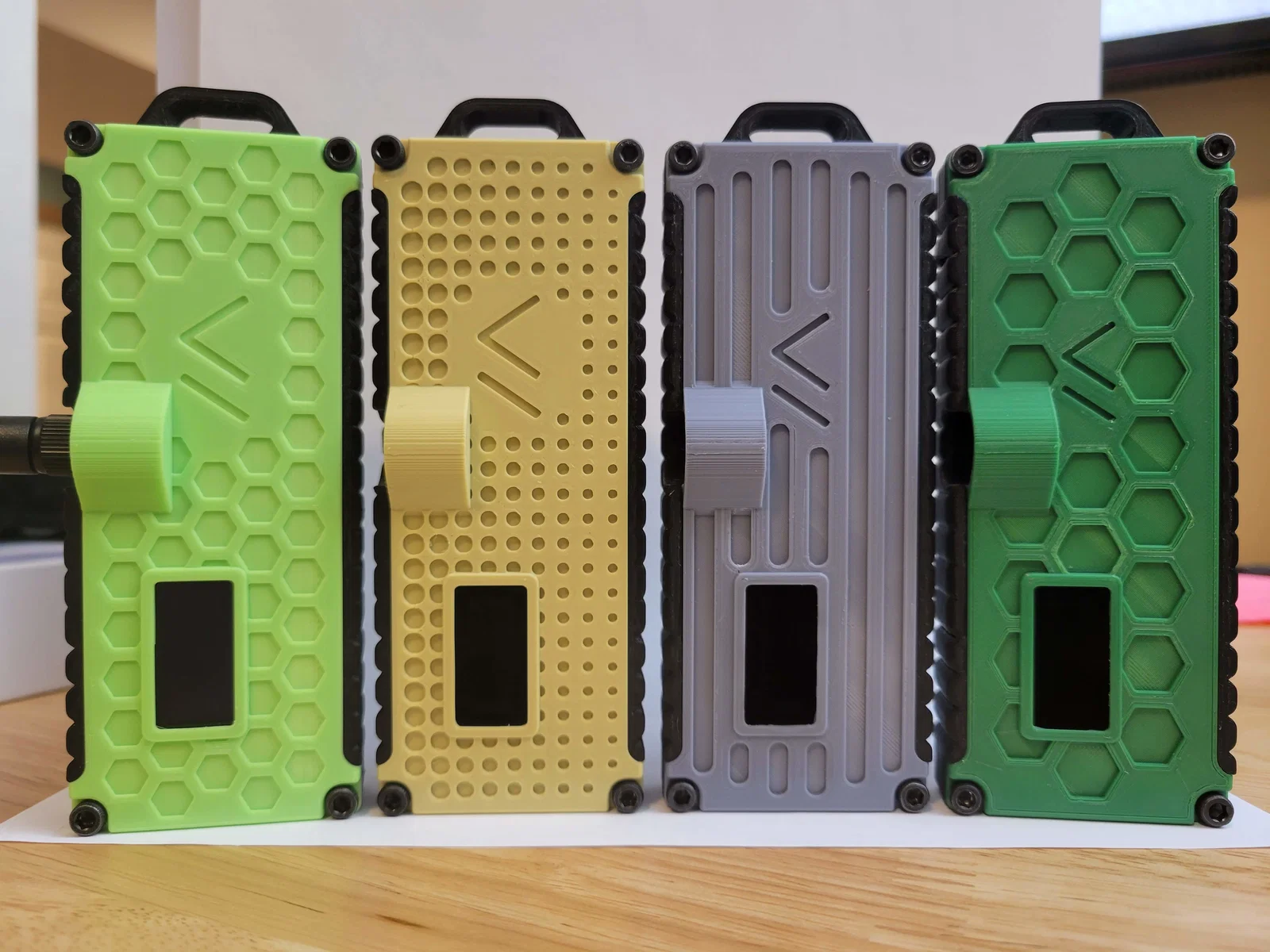

• Có nhiều phiên bản của model front-xxx, bao gồm bản noscreen và bản blank_no-screen để bạn tự thêm branding, thiết kế, nhãn, v.v.
