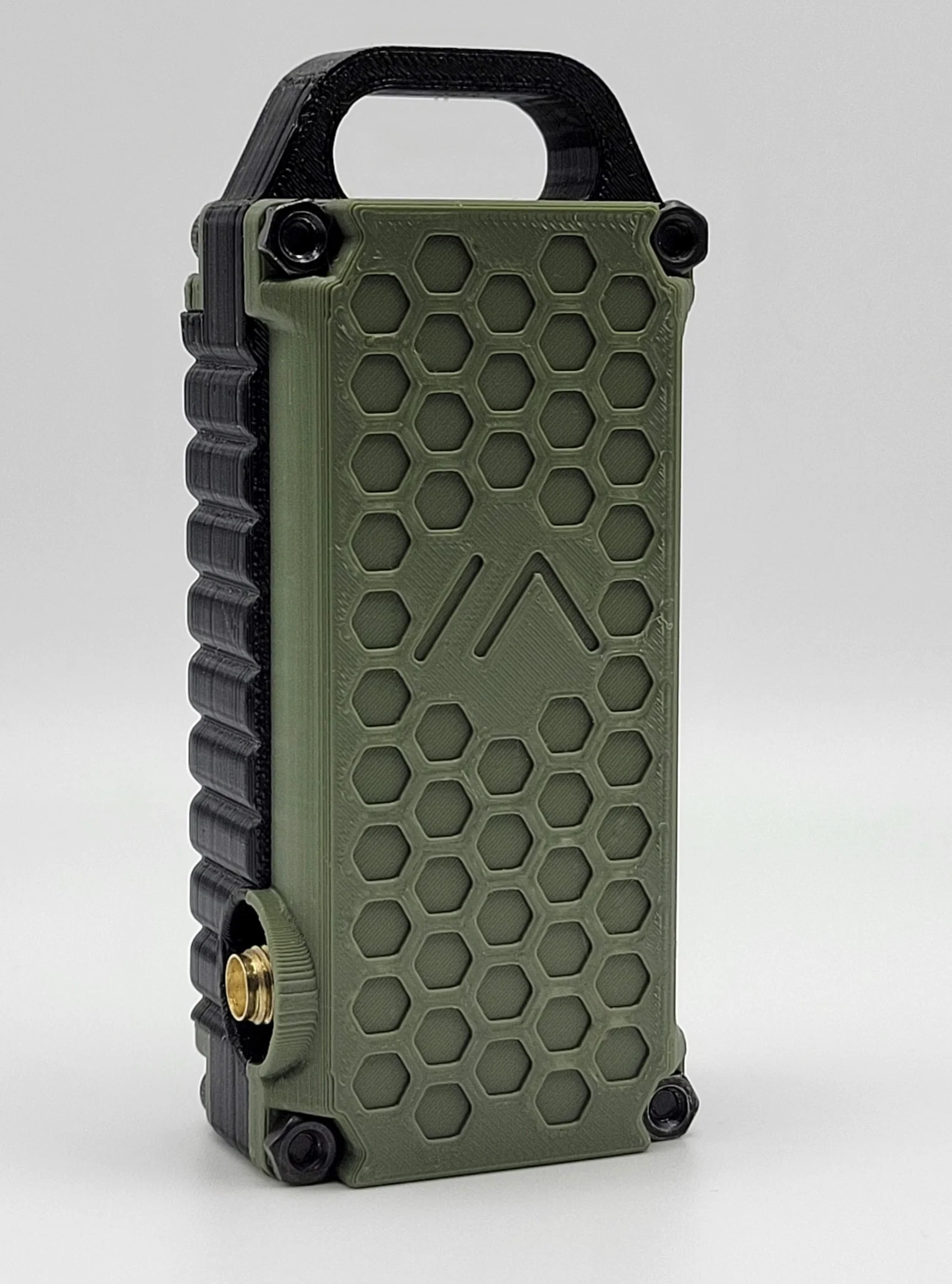

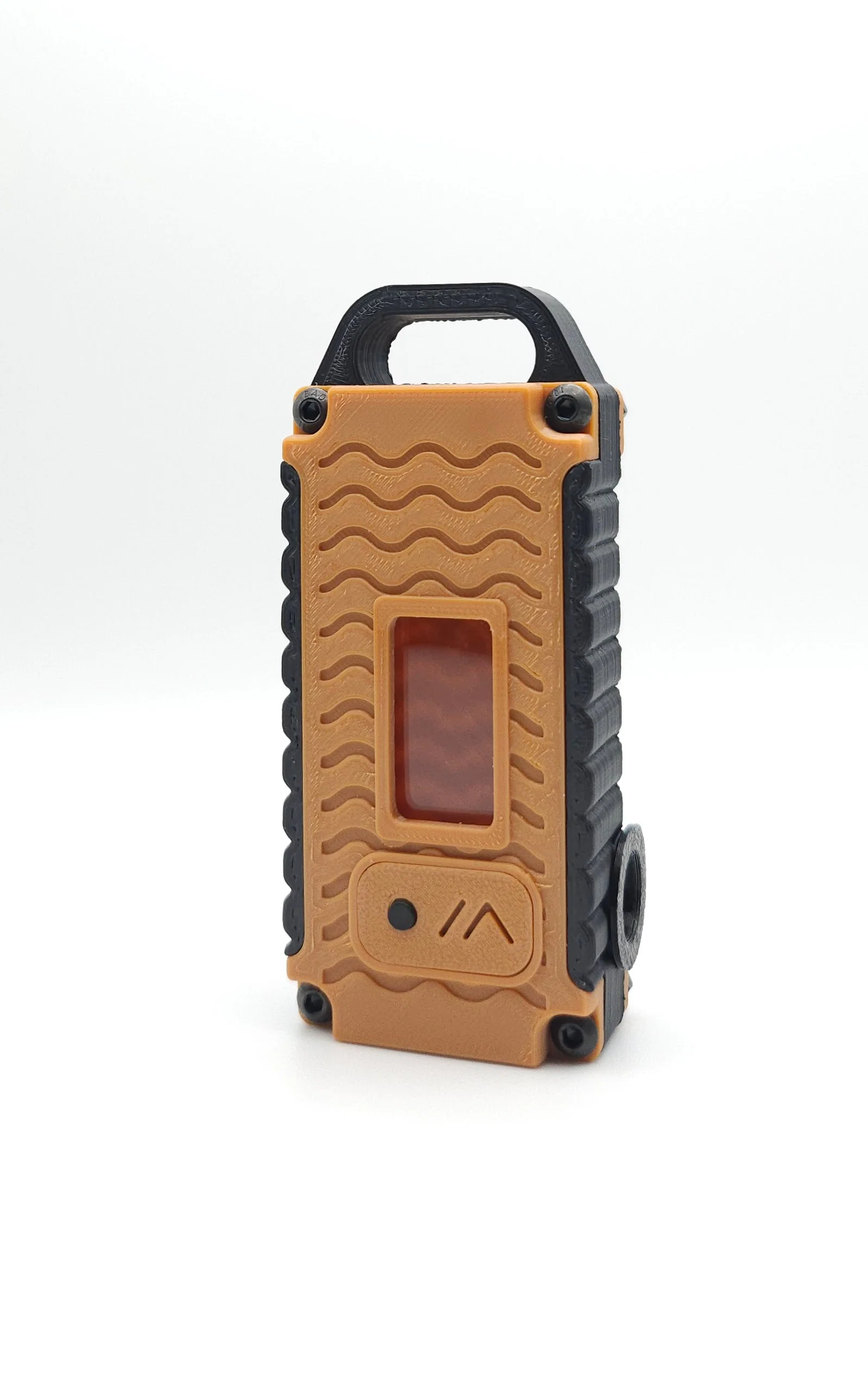

Case TTGO LoRa32 v2.1.1.6 & T3S3 cho Meshtastic

**Bạn có thể mua sẵn (đã in) case này và các mẫu khác:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hay thu lợi từ các thiết kế của tôi nếu không có sự cho phép rõ ràng từ tôi.

Ai quan tâm đến việc cấp phép thiết kế này để bán theo dạng không thương mại (tức là bán riêng lẻ/phi thương mại) có thể nhắn tin cho tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/), và tôi khuyến khích ai thấy thiết kế của tôi bị rao bán hãy liên hệ báo cho tôi.

Nói vậy rồi, giờ vô phần model…


Cập nhật 2-February-2024:

• Cập nhật các mẫu lưng v24 dùng 18650; sửa lỗi nhỏ ở góc (bị rỗng bên trong thành)
• Cập nhật các mẫu khung v22c; tất cả khung giờ hỗ trợ board T3S3 v1.0, v1.1 và v1.2, có hoặc không có đầu nối qwiic/STEMMA (loại đơn và loại đôi)
• Tất cả các mẫu mặt trước, khung và nắp lưng giờ đều hỗ trợ anten GPS

Phần cứng bắt buộc:

• Bốn (4) vít M3x18mm socket head cap
• Bốn (4) ê-cu M3
• Hai (2) vít M2 (để cố định board vào mẫu khung)
• Một (1) bộ pin LiPo:
  • Amazon: 1,100mAh - https://amazon.com/1100mAh-Rechargable-Protection-Insulated-Development/dp/B0867KDMY7
  • Ali Express: 1,000mAh - https://www.aliexpress.com/item/1005003417080612.html

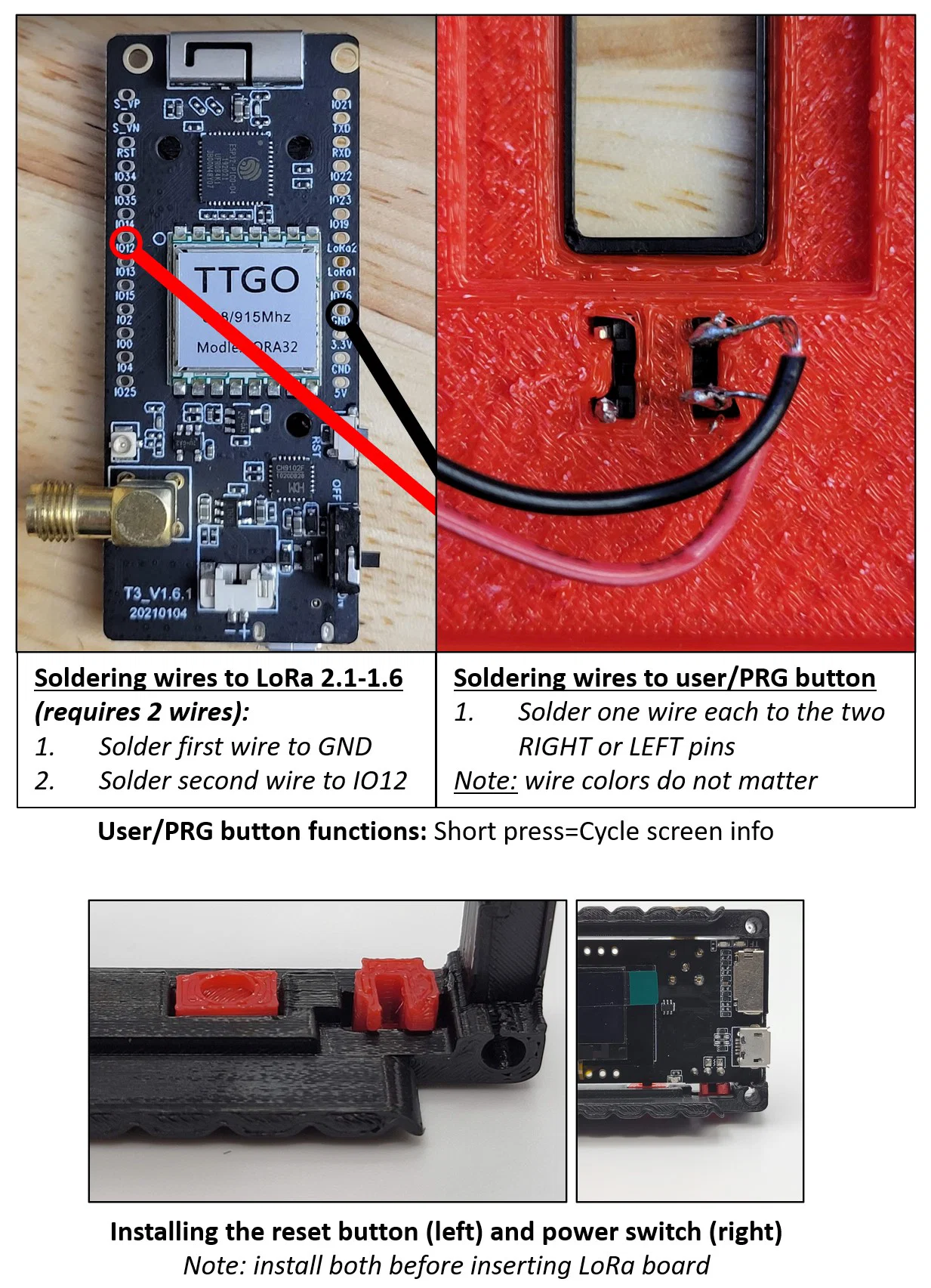

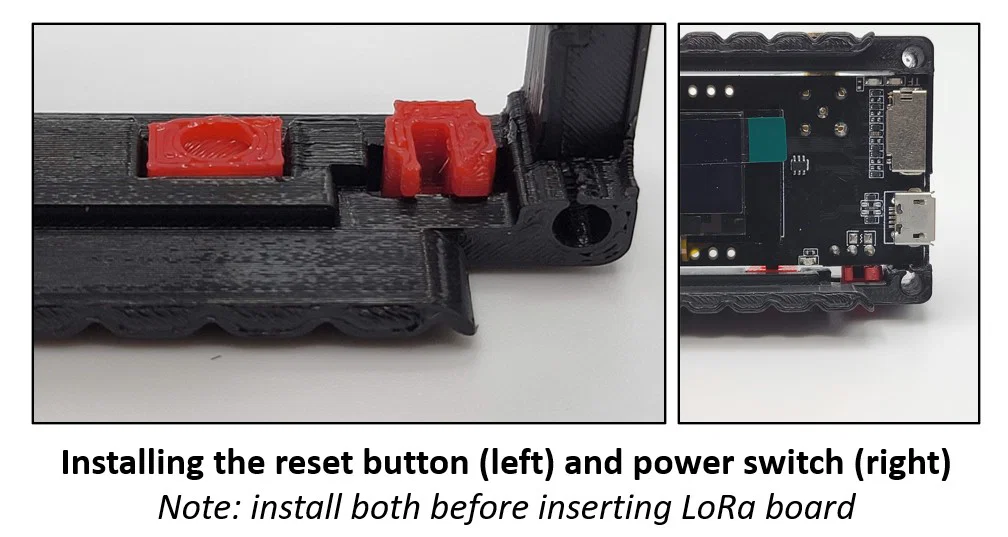

• Chỉ cho TTGO LoRa32 2.1-1.6: Một (1) nút nhấn micro dạng momentary (cho PRG): https://amazon.com/gp/product/B07C7211PJ

Phụ kiện tùy chọn:

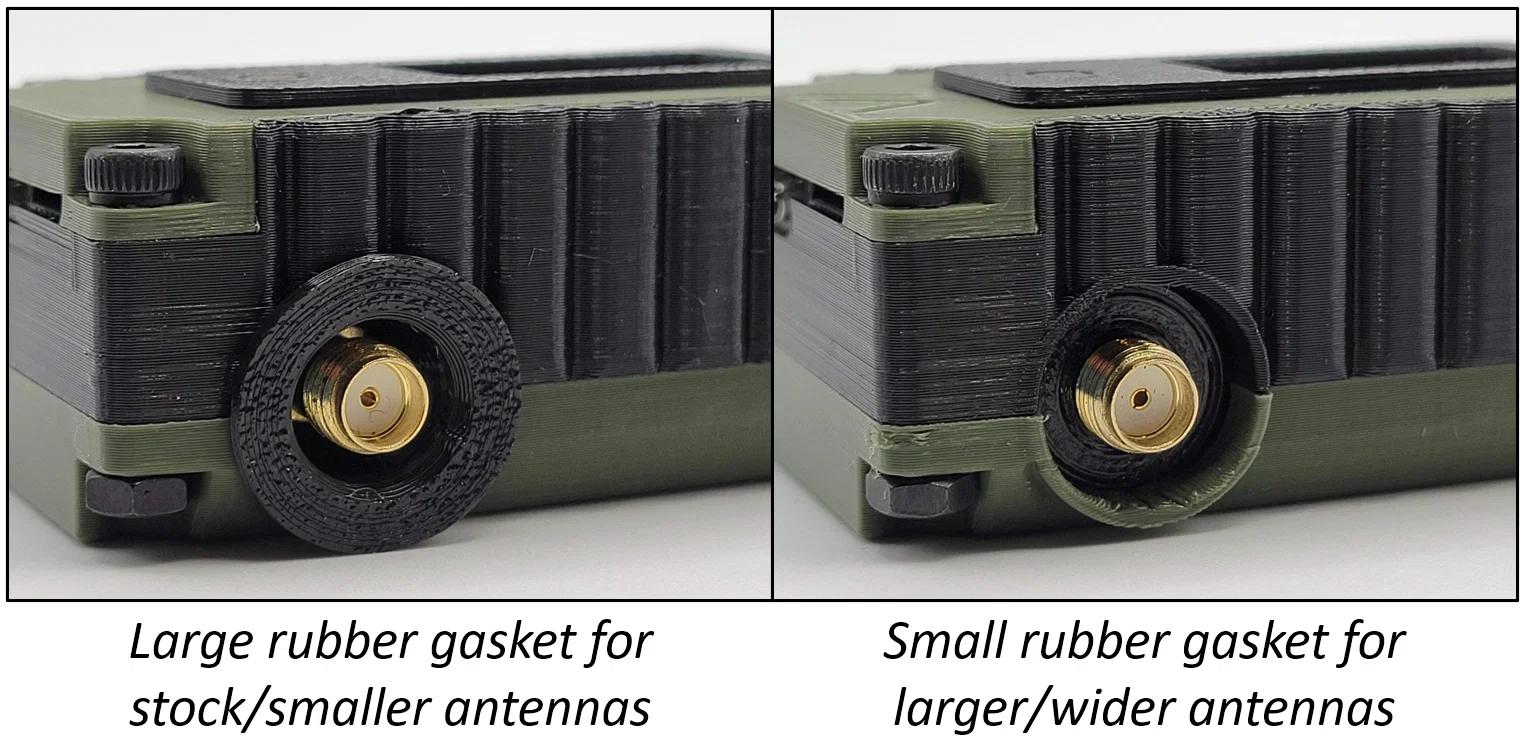

• Tlora+T3S3_v22_SMA-gasket-large - In bằng TPU

Ghi chú:

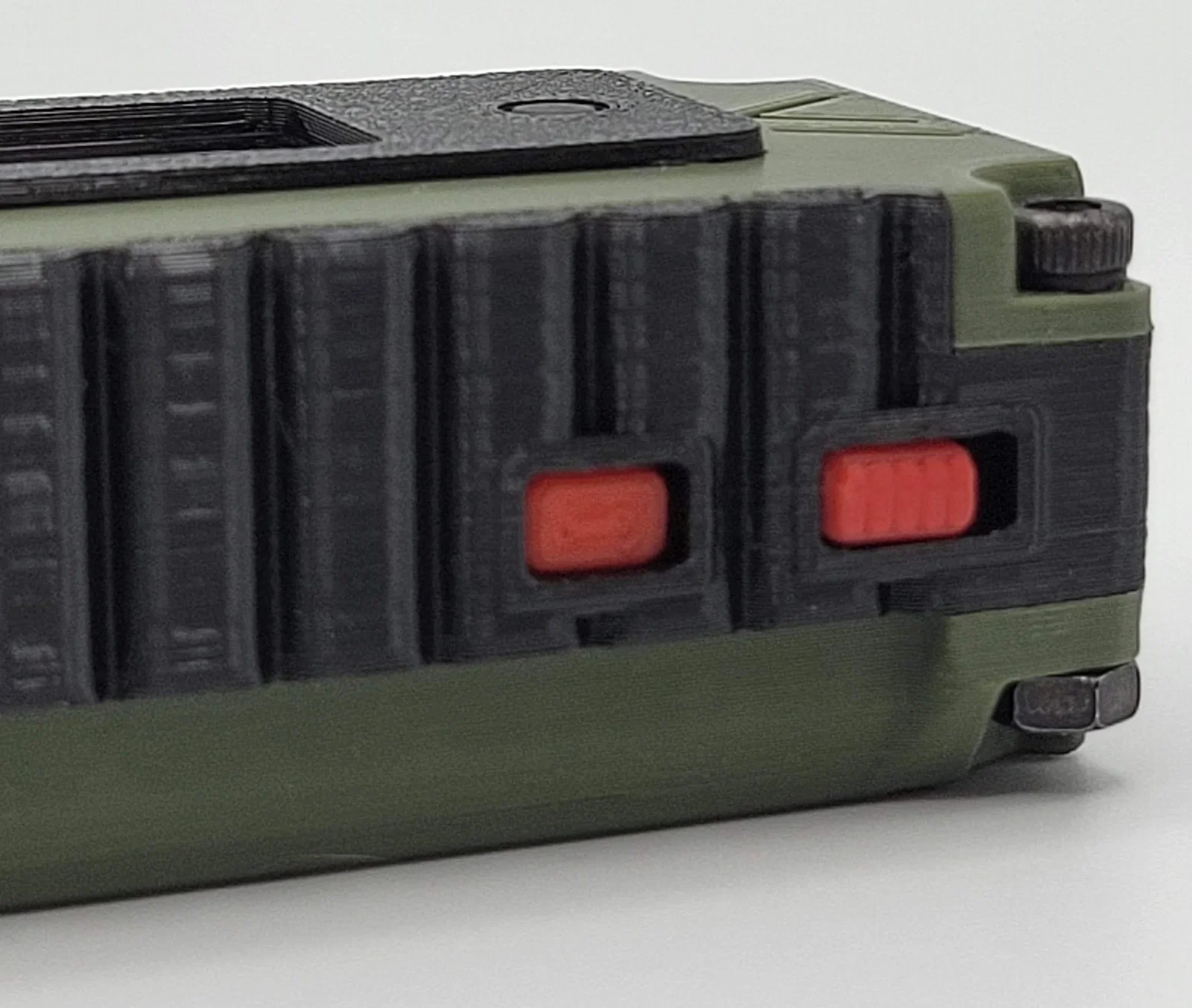

• xxx_button-frame1 có dung sai in hơi khít hơn xxx_button-frame2; nếu #1 không vừa thì thử in #2

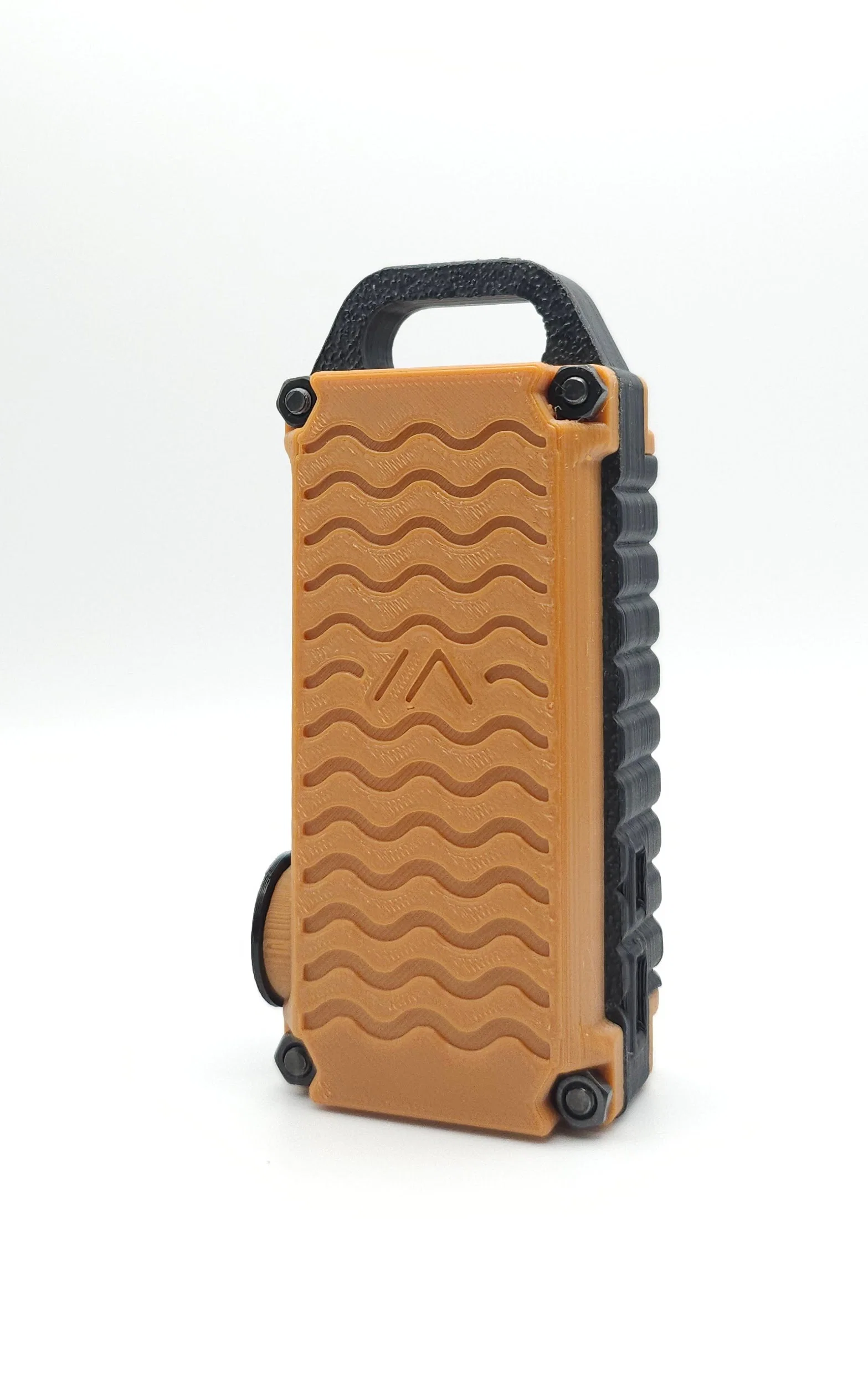

• Nắp lưng tên Tlora+T3S3 là loại universal, gắn vừa cho cả case TTGO LoRa32 v2.1-1.6 lẫn case T3S3
• Thiết kế cho pin lithium ion kích thước 7mm (H) x 30mm (W) x 48mm (L) (Mã pin 703048), hoặc cell 18660 kèm khay pin (khuyến nghị dùng cell có mạch bảo vệ để an toàn!)
