***Deprecated*** LTT+iFixit Mod-Case V1 - Giờ có hỗ trợ Gridfinity

UPDATE 2

Cảm ơn @modernespiel đã làm một phiên bản tách (split) của phần đáy (bottom case) có hỗ trợ Gridfinity. Nó cũng có sẵn chỗ để gắn nam châm Neodymium 3x3mm dạng âm (recessed) ở 4 góc.

Dự kiến update tiếp theo của mình sẽ thêm lỗ nam châm cho các model khác và hy vọng làm luôn cái nắp (lid) đi kèm.

Bạn có thể xem thiết kế của @modernespiel tại đây:
https://www.thingiverse.com/thing:5792535

UPDATE 1

Đã thêm phiên bản tách (split) cho phần đáy. Mình chưa làm bản tách cho phần trên (top) vì vẫn chưa biết sẽ gắn nó với phần đáy kiểu gì.

Mình làm cái này cũng một thời gian rồi và nó vẫn còn dang dở lắm, NHƯNG cũng đủ gần hoàn thiện để mình nghĩ đã đến lúc nhờ cộng đồng hỗ trợ!

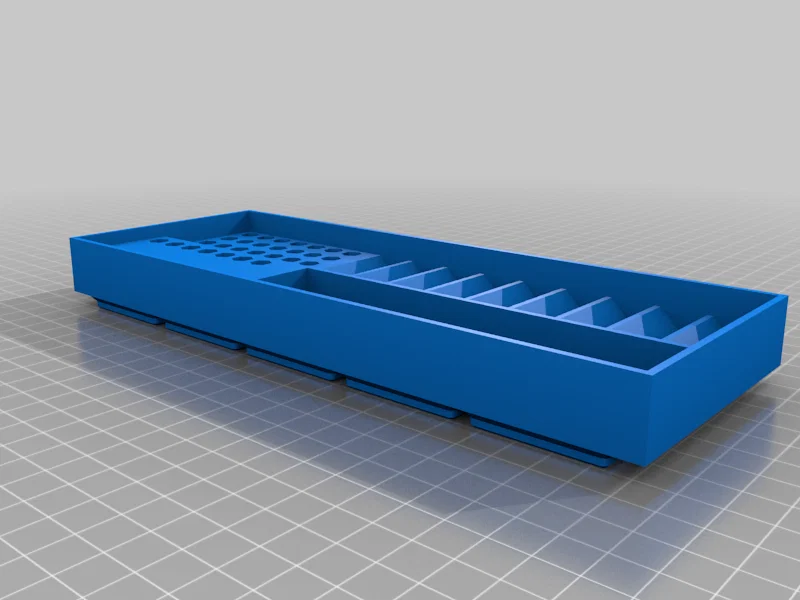

Thiết kế này về mặt kỹ thuật sẽ vừa với case iFixit Pro Tech Tool kit v1. Tuy nhiên nó dài và cao hơn hộp đựng driver gốc, nhưng dây thun (elastic) vẫn co giãn đủ để giữ lại.

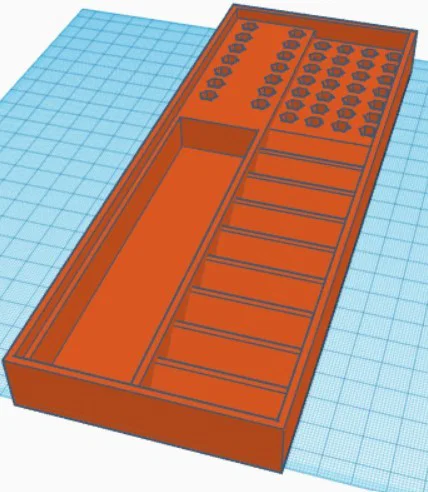

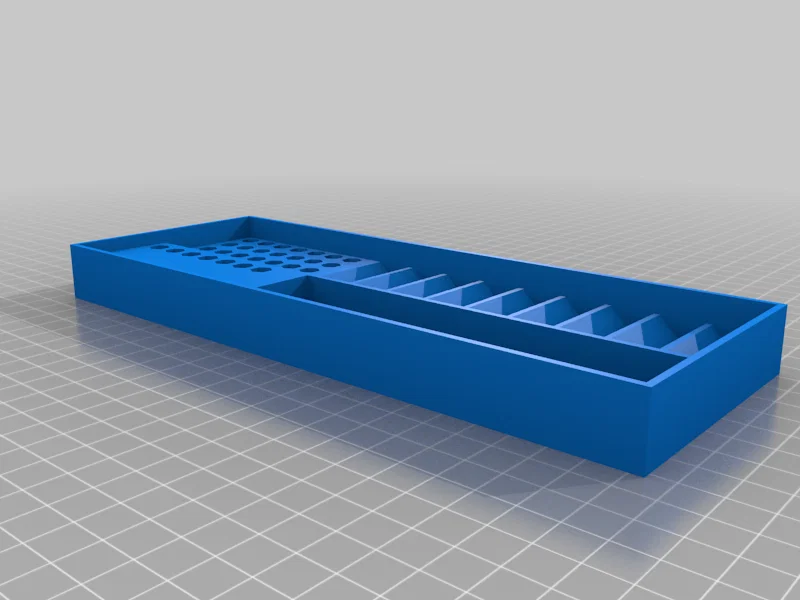

Các khe giữ hex bits bên phải được làm cho loại bit “shorty” của LTT Screwdriver. Bên trái là cho bit chuẩn 25mm và cũng là chỗ rất hợp để để cái adapter cho iFixit bits.

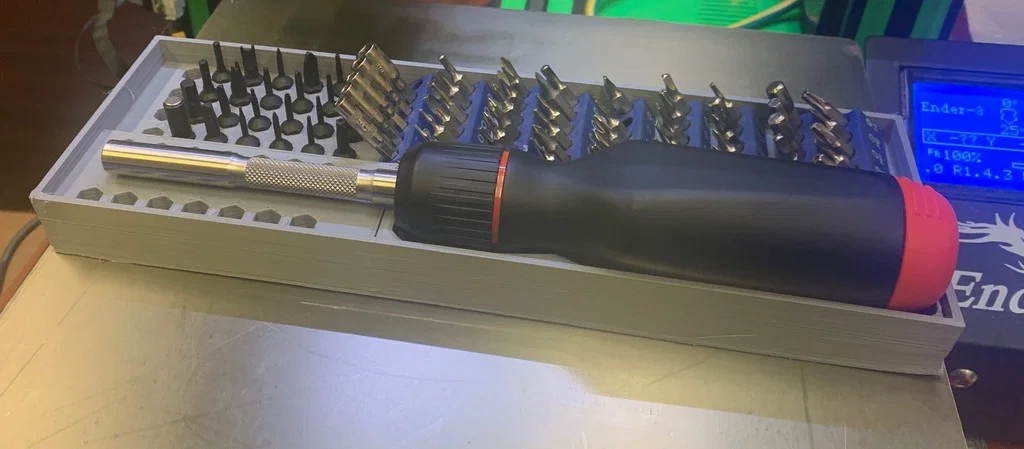

Mẫu này vừa khít khít trên Ender 3 Pro của mình nên in khá là cực, và bản in ngon nhất thì bị cong mép (curl) nhưng gần như mọi thứ còn lại đều ổn, nên tạm thời mình cứ xài vậy đã!

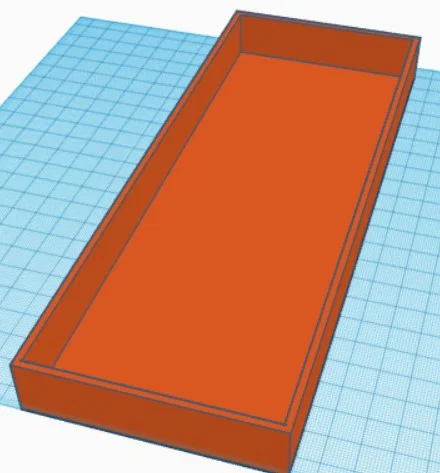

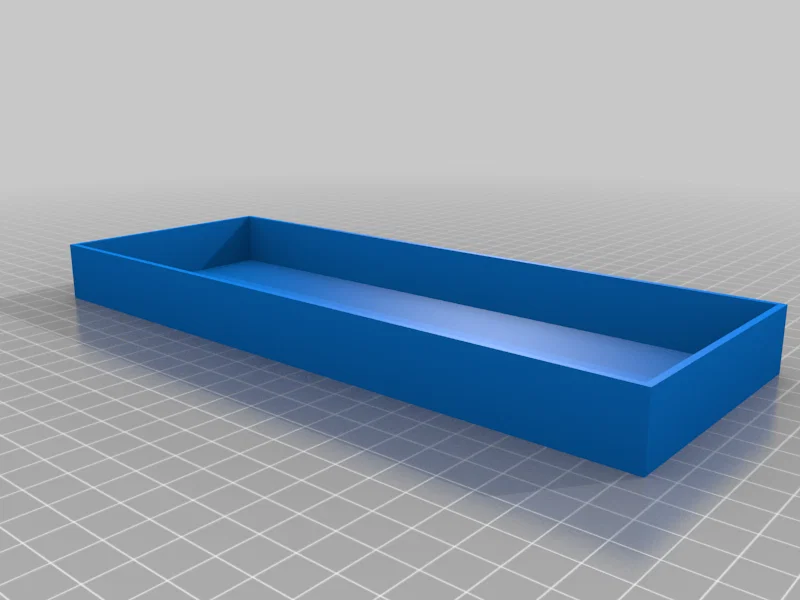

Mình chưa in cái nắp (lid) vì 2 lý do.

1. Mình đang cố chỉnh bed adhesion cho ổn để nó không bị curl
2. Mình vẫn chưa biết nên gắn nắp kiểu gì để bits không bị rơi ra

Rất mong mọi người góp ý cách gắn nắp cho ổn và giữ hex bits cố định!!! Ngoài ra nếu bạn làm thêm một cái tray cho nó thì mình có thể add lên đây hoặc để link giúp bạn.

Mình cũng đã làm cho nó tương thích với hệ Gridfinity của Zack. Nó vừa trong lưới 5x2, tuy nhiên nó được canh giữa nên nếu grid của bạn cao hơn 5 thì nó sẽ che mất vị trí ở phía trên và phía dưới.

Giải đáp vài câu hỏi:

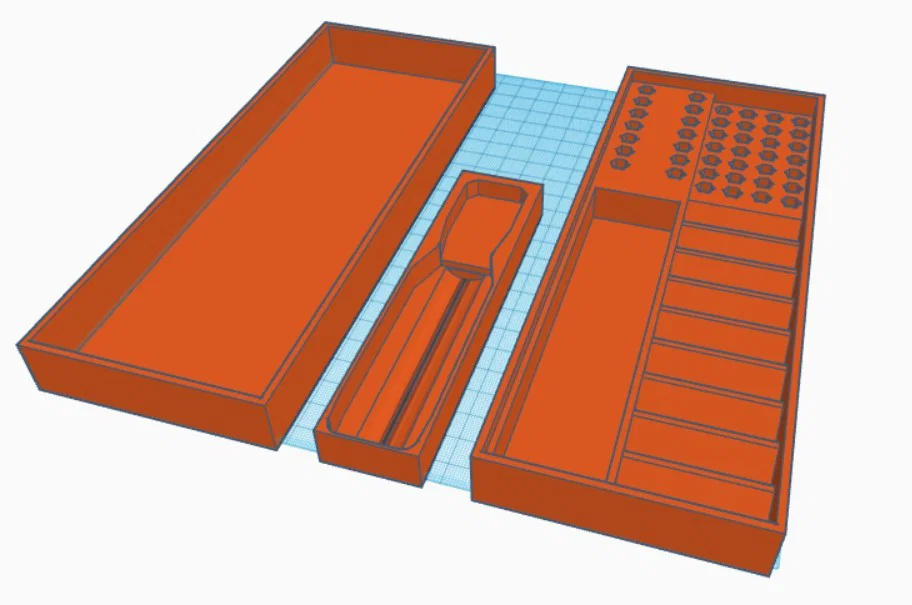

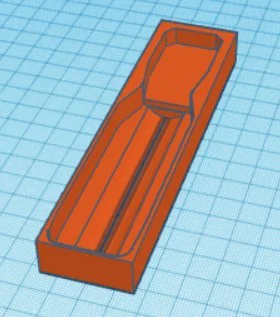

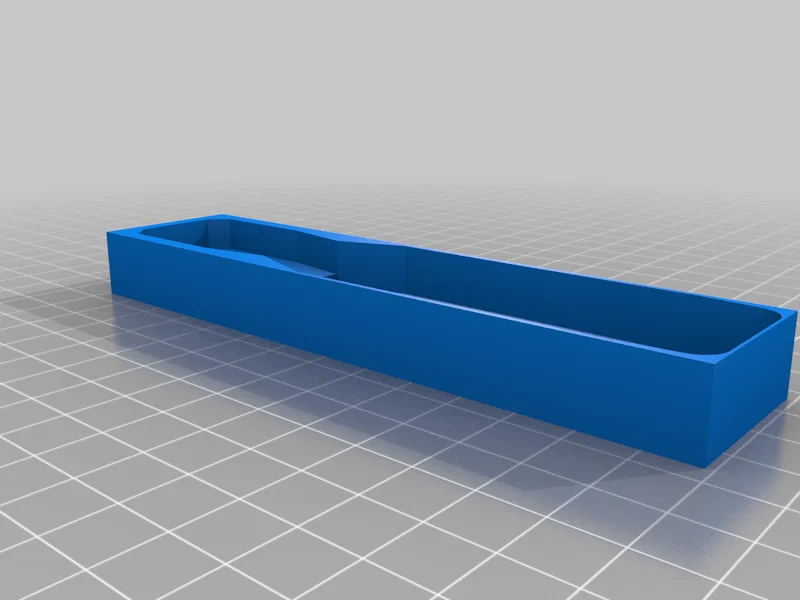

Q. Sao lại có một cái tray riêng cho phần tay cầm (handle) của screwdriver?

A. Thiết kế cái holder này tốn THỜI GIAN kinh khủng và mỗi lần chỉnh là mình phải in lại, nên mình cắt gọn lại chỉ còn cái tray đó để tiết kiệm thời gian in và dễ chỉnh nhỏ nhỏ. Xong rồi mình nhận ra nếu làm kiểu nó chỉ cần trượt (slot) vào case là được thì người khác có thể tự làm tray cho các loại screwdriver khác, nên mình giữ thiết kế như vậy.

Cứ HỎI thêm, mình sẽ trả lời ở đây!

How I Designed This

TinkerCAD

tất cả những gì mình làm đều làm trong Tinker! Mình vẫn chưa thấy cái gì trực quan bằng, dù nó hơi thiếu sức mạnh một chút.

*Gridfinity Support làm chưa tốt. bản mới sẽ sớm có
